Revolutionärer Durchbruch in flexibler Elektronik
In den anmutigen Falten von Smartphone -Displays und den genauen Bewegungen von Mars Rover Arms, Flexible gedruckte Leiterplatten (FPCBS) treiben leise die dritte Revolution in der Elektronik. Nach Prismark -Daten, Der globale FPCB -Markt übertrafte $120 Milliarden in 2023, mit einer zusammengesetzten jährlichen Wachstumsrate (CAGR) von 8.7%. Diese innovative Technologie, Kombinieren von Leitern mit flexiblen dielektrischen Filmen, definiert die physikalische Form und die funktionalen Grenzen elektronischer Geräte neu.
ICH. Die Taxonomie flexibler Schaltungen
1.1 Die Kunst der Harmonie der starre Flex

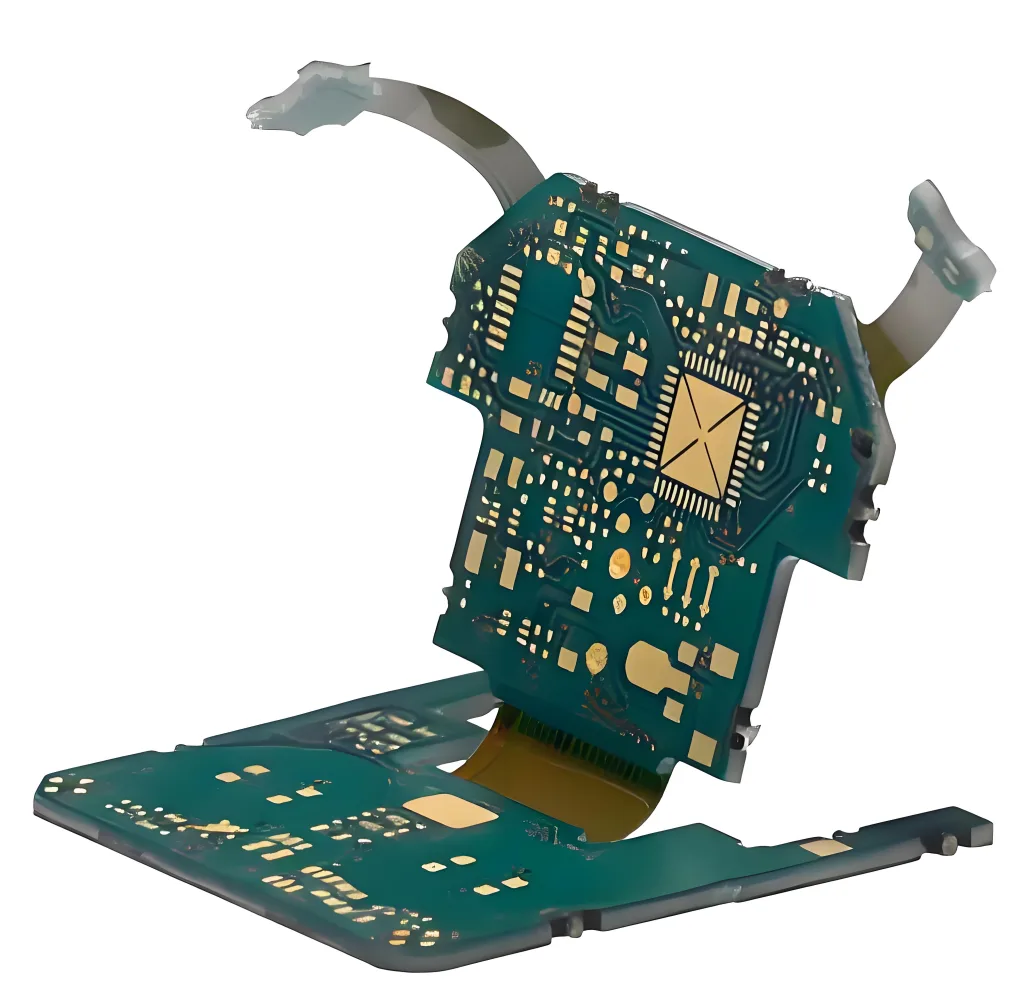

Flexible Schaltungen fallen in zwei Kategorien: Reine flexible Schaltungen (FPC) und starre Flex-Hybriden. Erstere, so dünn wie Zikadenflügel (0.1–0,3 mm), verwendet flexible Kunststoffsubstrate, während letztere starre FR4 -Abschnitte mit Polyimidflexiblenzonen unter Verwendung von Epoxidharzen verschmelzen. In Smartphones, Starr-Flex-Designs ermöglichen einen Biegeradius von so klein wie 3 mm (Formel: R_min = 100 × t, Wo T = Materialdicke), Anstellungen nahtlos an die Anzeige anschließen.
1.2 Strategische Auswahl zwischen statischen und dynamischen Anwendungen
- Statische Anwendungen: Automobil -Armaturenbrettschaltungen (<100 jährliche Biegungen) Verwenden Sie 3 -schichtiger-Kupferstrukturen mit 18 μm Folie.
- Dynamische Anwendungen: Laptop -Scharnierschaltkreise erfordern >1 Million Bendycles, anspruchsvolles 2-Schicht-Elektrodepublikum mit Stahlverstärkung.
II. Das Präzisionsspiel der Materialwissenschaft
2.1 Entwicklung von Substratmaterialien
Polyimid (PI) Filme dominieren High-End-Anwendungen mit einer Glasübergangstemperatur (Tg) von 260 ° C und elastischer Modul von 16 GPA. Aufstrebende Flüssigkristallpolymer (LCP) Materialien, mit 0.2% Feuchtigkeitsabsorption und >10 GHz Hochfrequenzleistung, revolutionieren 5G mmwave -Anwendungen.
2.2 Die Schlacht von Kupferfolien im Mikrokala)
Die Wahl zwischen gerolltem Temperte (Ra) und elektrode (Ed) Kupferfolien beinhalten kritische Kompromisse:
- Britische Folie: 20% Dehnung zur dynamischen Biegung
- ED Foil: 30% Kostensenkung für den statischen Gebrauch
Die XRD -Analyse zeigt Ra Foils (220) Ausrichtung der Kristallebene erreicht 85%, Erklären der außergewöhnlichen Duktilität.
III. Mehrdimensionale Designstrategien
3.1 Stackup -Topologieoptimierung
In autonomen Radarmodulen, engineers adopt a “2-2-2” stackup: 6-Schichtrouting in starren Zonen und zurückgehaltene L2/L5 -Signalschichten in flexiblen Bereichen erhalten. Dies begrenzt die konstante Variation der Dielektrizität auf ± 5% in Biegeszonen auf ± 5%, sicherstellen 77 GHz -Signalintegrität.
3.2 Digitaler Zwilling der Bendmechanik
Finite -Elemente -Analyse (Fea) Modelle Biege Stress verwenden:
S_max = (E × t)/(2R)
Wo E = Elastischer Modul, T = Dicke, R = Biegerradius. Kupferdehnung überschreitet 0.3% löst Verstärkung oder Routing -Optimierungen aus.
IV. Fertigungsgrenzen brechen
4.1 Die Kunst der 3D -Faltung
Die mechanischen Multiphysik -Simulationen von ANSYS müssen für die Berücksichtigung der Simulationen:
- Mechanische Spannungsverteilung
- CTE -Matching (PI -Material CTE ~ 15 ppm/° C)
- Hochfrequenzphasenstabilität
4.2 Goldene Designregeln für die Herstellung
- Keine Vias in Biegeboten (Freigabe >3 mm)
- “10-Degree Rule” for conductor angles between adjacent layers
- Coverlay -Öffnungsformel: D_pad = d_Solder + 0.1 mm
V. Zukünftige Grenzen: Der neue Horizont flexibler Elektronik
In Metaverse -Geräten, FPCBS transzendieren traditionelle Formen. 3D-gedruckte Schaltkreise des MIT erreichen 500% Zugverformung, Während Stanfords biologisch abbaubare Varianten im implantierbaren medizinischen Tech vielversprechend sein. Mit Roll-to-Roll (R2r) Kosten für die Herstellung von Kosten durch 8% jährlich, Eine voll flexible intelligente Ära beginnt.
Epilog: Steifheit und Flexibilität für morgen ausbalancieren
Von Apollo Mondmodulen bis hin zu faltbaren Smartphones, FPCBs haben sich weiterentwickelt 60 Jahre von der Luft- und Raumfahrtstaunen bis zum täglichen Essentials. Gravurschaltungen auf 0,1 mm -Polyimidfilmen schreibt ein industrielles Epos auf mikroskopischen Skalen. Dieses dynamische Feld erwartet Ingenieure, um die Zukunft der Elektronik entlang der philosophischen Grenze zwischen Starrheit und Flexibilität neu zu erzeugen.
