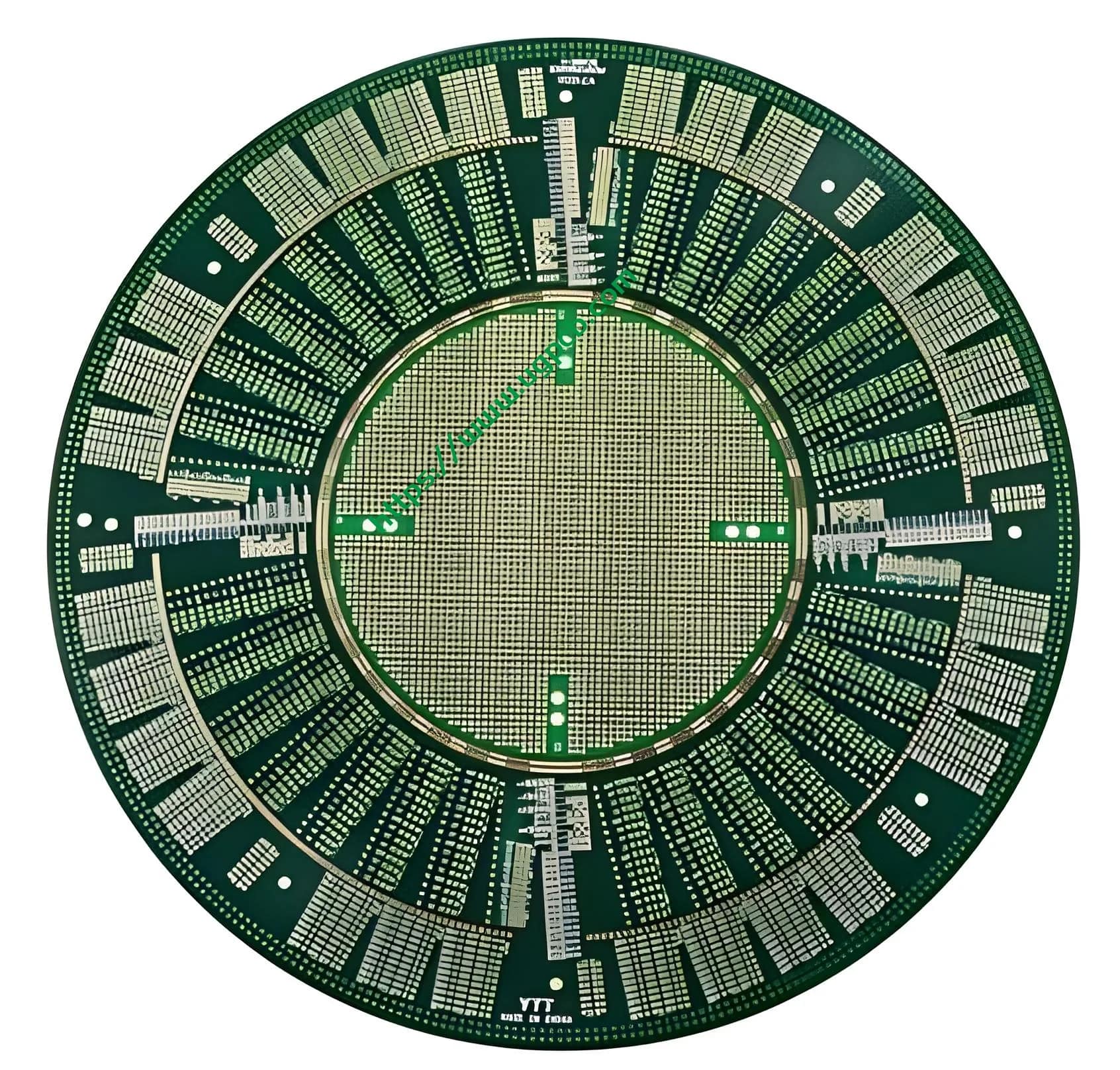

Einführung in IC-Chip-Test-PCB
Übersicht und Definition
Eine IC-Chip-Testplatine, oder Chiptest für integrierte Schaltkreise Leiterplatte, ist eine spezielle Leiterplatte zum Testen integrierter Schaltkreischips. Es stellt sicher, dass die Chips die erforderlichen Spezifikationen erfüllen, bevor sie in elektronischen Geräten verwendet werden.
Arbeitsprinzip
Die IC-Chip-Testplatine verbindet den integrierten Schaltkreischip mit verschiedenen Testpunkten auf der Leiterplatte Leiterplatte. Diese Testpunkte messen die elektrischen Eigenschaften des Chips, wie Spannung, aktuell, und Widerstand, um seine Funktionalität zu überprüfen.
Anwendungen
IC-Chip-Test-Leiterplatten werden in den Herstellungs- und Qualitätskontrollprozessen elektronischer Geräte eingesetzt. Sie sind unerlässlich, um sicherzustellen, dass in den Endprodukten nur funktionierende und zuverlässige Chips zum Einsatz kommen.
Arten von IC-Chip-Test-Leiterplatten
Je nach Design und Funktionalität gibt es verschiedene Arten von IC-Chip-Test-Leiterplatten:
- Funktionstest-Leiterplatten: Wird verwendet, um die Gesamtfunktionalität des Chips zu testen.
- Parametertest-Leiterplatten: Wird verwendet, um bestimmte Parameter wie den Stromverbrauch zu messen, Geschwindigkeit, und Temperatur.
Material und Konstruktion
- Material: TU872SLS, ein hochwertiges Epoxidmaterial.
- Schichten: 20 Schichten, Bereitstellung von Robustheit und besserer Signalintegrität.
- Farbe: Erhältlich in Grün oder Weiß.
- Fertige Dicke: 2.0mm, sicherstellen, dass die Haltbarkeit schlank ist.
- Kupferdicke: 1OZ, das bietet eine gute Leitfähigkeit.
- Oberflächenbehandlung: Immersion gold with a thickness of at least 3U”, Verbesserung der Korrosionsbeständigkeit und Lötlichkeit.
Leistungseigenschaften
IC-Chip-Test-Leiterplatten wurden entwickelt, um die Leistung integrierter Schaltkreis-Chips genau zu testen. Sie unterstützen eine Hochgeschwindigkeits-Datenübertragung und sind so konstruiert, dass sie einer wiederholten Nutzung im Laufe der Zeit standhalten. Das Eintauchen Gold Finish sorgt für eine lang anhaltende Leistung und Zuverlässigkeit.
Strukturelle Merkmale
Die Struktur einer IC-Chip-Test-Leiterplatte umfasst mehrere Schichten von Kupferleiterbahnen, die zwischen Schichten aus Substratmaterial angeordnet sind. Dieses mehrschichtige Design hilft bei der Verwaltung der Wärmeabteilung und zur Verbesserung der elektrischen Leistung. Die PCB wird mit einer Schutzschicht beschichtet, um Schäden zu vermeiden und eine Lebensdauer zu gewährleisten.
Produktionsprozess
Die Herstellung einer IC-Chip-Testplatine umfasst mehrere Schritte:
- Design: Verwenden von speziellen Software zum Erstellen des Schaltungslayouts.
- Radierung: Entfernen Sie überschüssiges Kupfer, um die gewünschten Muster zu bilden.
- Laminierung: Kombinieren Sie mehrere Schichten miteinander.
- Überzug: Hinzufügen einer dünnen Metallschicht, um die Konnektivität zu verbessern.
- Inspektion: Sicherstellen, dass die PCB die Qualitätsstandards entspricht.
- Montage: Befestigungskomponenten auf der Leiterplatte.
- Testen: Überprüfen Sie die Funktionalität und Leistung.
Anwendungsfälle
IC-Chip-Test-Leiterplatten werden in verschiedenen Anwendungen eingesetzt, darunter:
- Unterhaltungselektronik: Mobiltelefone, Tabletten, Smartwatches.
- Automobil: In-Car-Systeme für Navigation und Unterhaltung.
- Medizinprodukte: Tragbare medizinische Geräte.
- Industrieautomatisierung: Steuerungssysteme für Maschinen und Robotik.
Abschließend, IC-Chip-Test-Leiterplatten spielen eine entscheidende Rolle im Elektronikfertigungsprozess, indem sie die Zuverlässigkeit und Funktionalität integrierter Schaltkreischips gewährleisten. Ihre weit verbreitete Einführung in verschiedenen Branchen unterstreicht ihre Vielseitigkeit und Bedeutung in modernen elektronischen Geräten.
