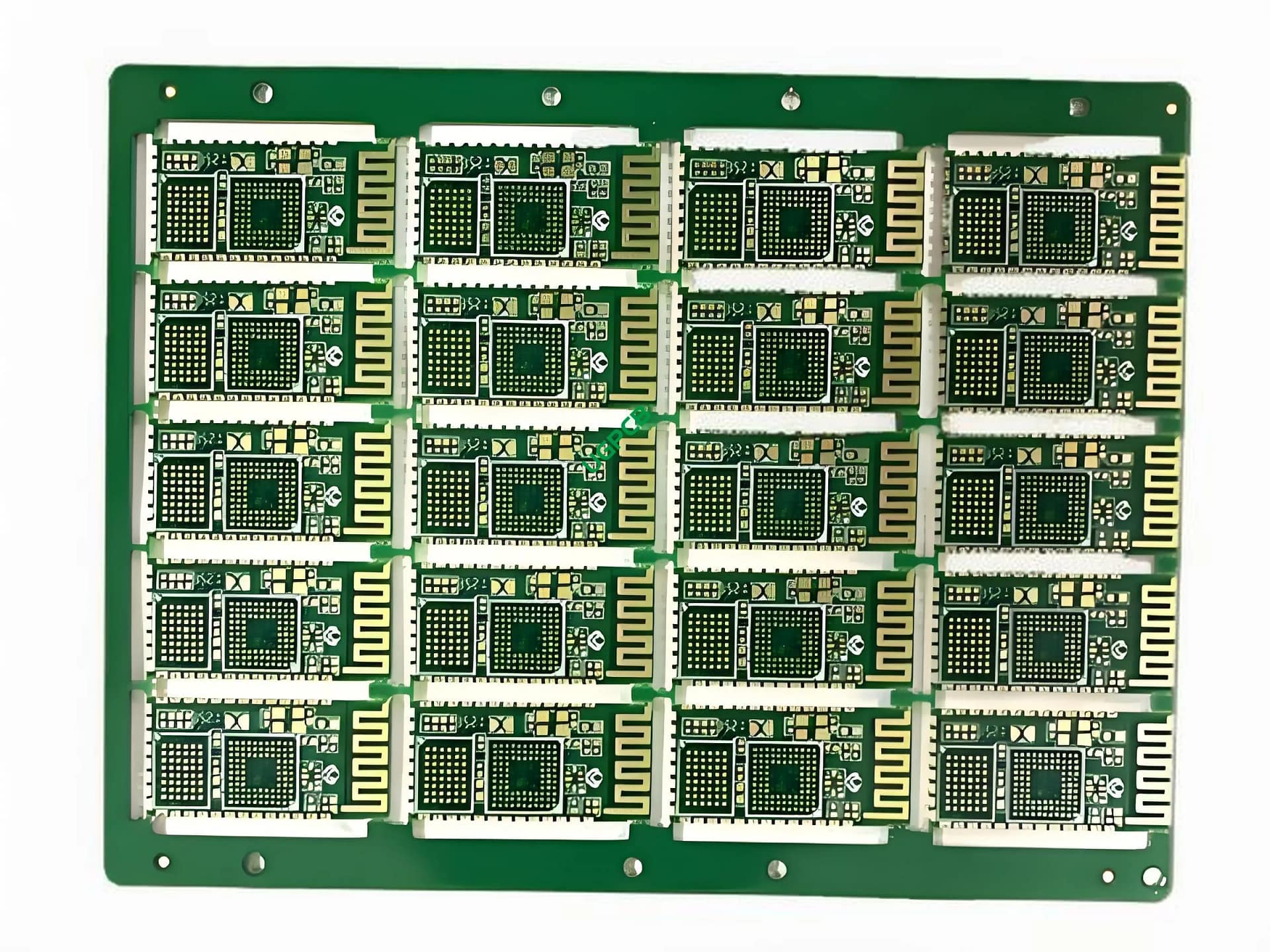

PCB del módulo WiFi de medio orificio: Una descripción general completa
El PCB del módulo WiFi de medio orificio es un sofisticado componente electrónico diseñado para facilitar la conectividad Wi-Fi perfecta en varios dispositivos. Este módulo combina las ventajas de la tecnología de montaje en superficie y de orificio pasante., haciéndolo muy versátil para diversas aplicaciones.
Definición
Una PCB de módulo WiFi de medio orificio se refiere a una placa de circuito impreso (tarjeta de circuito impreso) que incorpora componentes con montaje en superficie (SMD) y agujero pasante (THD) tecnologías. Está diseñado específicamente para admitir módulos Wi-Fi., permitiendo una comunicación inalámbrica eficiente.
Requisitos de diseño
El diseño de esta PCB cumple con requisitos estrictos para garantizar un rendimiento óptimo.:
- Material: FR4 de alta calidad, conocido por sus excelentes propiedades eléctricas y durabilidad.
- capas: Cuatro capas para acomodar circuitos complejos manteniendo la compacidad.
- Color: Disponible en blanco y negro, proporcionando flexibilidad estética.
- Espesor terminado: 1.0mm para lograr un equilibrio entre robustez y eficiencia espacial.
- Espesor de cobre: 1ONZ, asegurando una conductividad confiable.
- Tratamiento superficial: Oro de inmersión para mejorar la soldabilidad y la resistencia a la corrosión..
- Min Trace/Espacio: 4mil(0.1milímetros), permitiendo detalles finos y diseños de alta densidad.
Principio de trabajo
La PCB del módulo WiFi de medio orificio funciona integrándose con módulos Wi-Fi para proporcionar capacidades de comunicación inalámbrica.. Utiliza antenas integradas y radiofrecuencia. (RF) Componentes para transmitir y recibir datos a través de redes Wi-Fi.. Los componentes de montaje en superficie ofrecen procesamiento de señales de alta velocidad., mientras que los componentes de orificio pasante garantizan conexiones mecánicas estables.
Aplicaciones
Este PCB es ampliamente utilizado en:
- Dispositivos IoT: Permitir que los electrodomésticos inteligentes y los equipos industriales se conecten de forma inalámbrica.
- Electrónica de Consumo: Integrar la funcionalidad Wi-Fi en dispositivos como televisores inteligentes y consolas de juegos.
- Sistemas automotrices: Compatible con sistemas de información y entretenimiento y funciones avanzadas de asistencia al conductor.
- Equipo médico: Facilitar herramientas de diagnóstico y monitoreo remoto.
Tipos y clasificación
La PCB del módulo WiFi de medio orificio se puede clasificar según varios criterios:
- Por tecnología: Combinación de SMD y THD.
- Por aplicación: Propósito general o casos de uso específicos como automotor o médico.
- Por banda de frecuencia: Compatible con 2,4 GHz, 5GHz, o operaciones de doble banda.
Composición de materiales
Construido principalmente a partir de FR4, este material de placa de circuito impreso ofertas:
- Estabilidad térmica superior
- Alta resistencia mecánica
- Excelentes propiedades de aislamiento eléctrico.
Métricas de rendimiento
Los indicadores clave de desempeño incluyen:
- Integridad de señal: Mantenido a través de un cuidadoso diseño de disposición y adaptación de impedancia..
- Fiabilidad: Garantizado por rigurosos protocolos de prueba y medidas de control de calidad..
- Compatibilidad: Con una amplia gama de estándares Wi-Fi que incluyen 802.11 b/g/n/.
Características estructurales
La estructura del PCB comprende:
- Apilamiento multicapa para mejorar la integridad de la señal
- Trazas y espacios grabados con precisión para circuitos finos
- Robusto revestimiento de orificios pasantes para conexiones mecánicas duraderas
Rasgos distintivos
Las características notables incluyen:
- Versatilidad en opciones de montaje. (SMD y THD)
- Alta relación señal-ruido gracias al diseño optimizado
- Resistencia a factores ambientales como las variaciones de humedad y temperatura
Flujo de trabajo de producción
El proceso de fabricación involucra varias etapas:
- Diseño y diseño: Uso de software CAD avanzado para crear esquemas precisos.
- Preparación de material: Cortar láminas FR4 a medida y limpiarlas a fondo.
- Aguafuerte: Aplicar grabador para eliminar el cobre no deseado del tablero.
- Enchapado: Sumergir el tablero en un baño de oro para el acabado de superficies..
- Asamblea: Soldar componentes de montaje en superficie y orificios pasantes con precisión.
- Pruebas: Realización de pruebas funcionales para garantizar el cumplimiento de las especificaciones..
- Control de calidad: Inspección final de defectos y validación de desempeño..
Casos de uso
Los escenarios típicos donde esta PCB encuentra aplicación incluyen:
- Sistemas de automatización del hogar inteligente
- Herramientas de diagnóstico médico portátiles
- Redes de comunicación a bordo de vehículos
- Maquinaria industrial con necesidades de conectividad inalámbrica
En resumen, La PCB del módulo WiFi de medio orificio se destaca como una solución innovadora que satisface la creciente demanda de comunicaciones inalámbricas confiables en diversos sectores.. Su combinación única de tecnologías SMD y THD, junto con rigurosos estándares de diseño y fabricación, garantiza un rendimiento de primer nivel y una amplia aplicabilidad.
