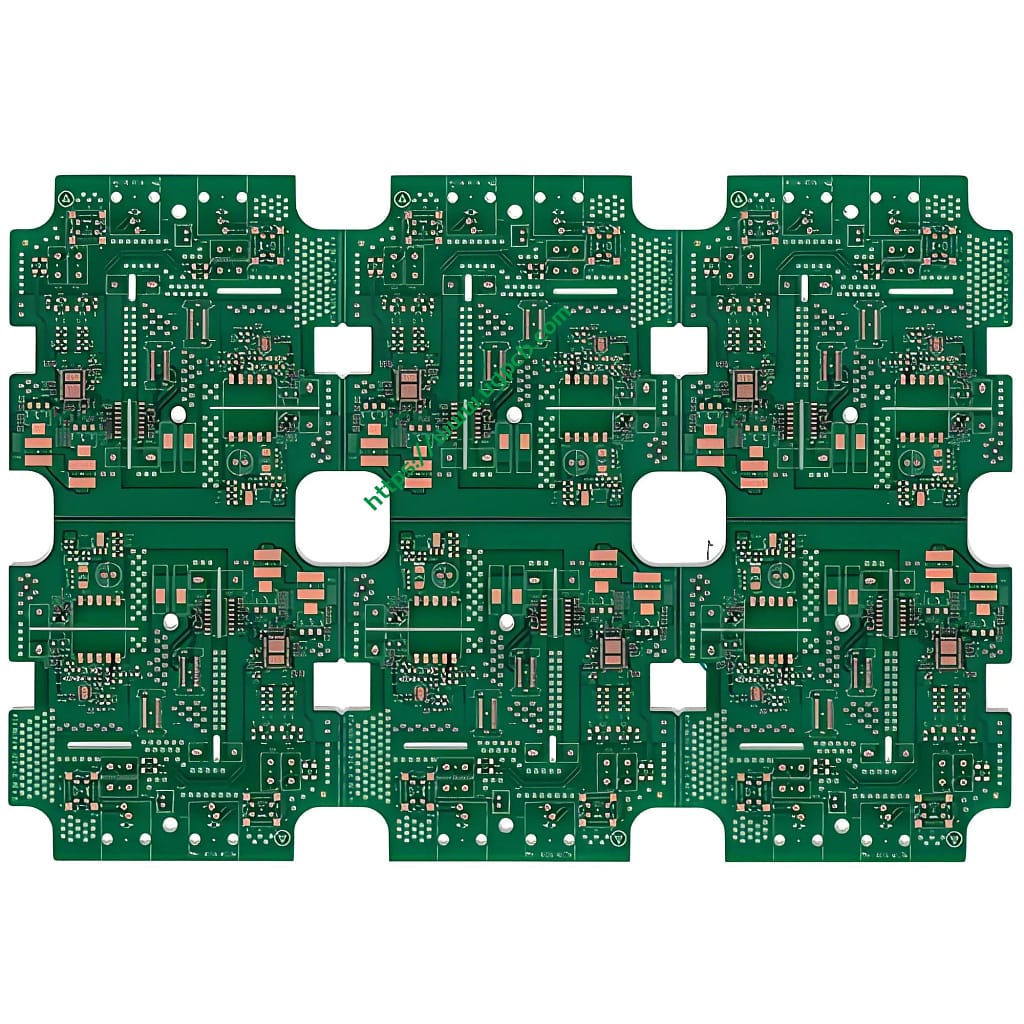

Définition du PCB multicouche
Un PCB multicouche est un circuit imprimé comportant plus de deux couches. Contrairement aux PCB double face, qui n'ont que deux couches de matériau conducteur, tous les PCB multicouches doivent avoir au moins trois couches de matériau conducteur enfouies au centre du matériau.
Structure du PCB multicouche
Combinaison de différentes couches
Comme son nom l'indique, un PCB multicouche est une combinaison de différentes couches. Un PCB simple face et un PCB double face se combinent pour former un PCB de cette conception complexe. Les PCB multicouches augmentent le nombre de couches et augmentent donc la surface disponible pour le routage. Ces cartes sont fabriquées en combinant des PCB à deux couches et en les séparant avec des matériaux isolants tels que des diélectriques..
Conductive Layers and Insulating Materials
Les couches conductrices entre les matériaux isolants sont au minimum trois, et nous pouvons incorporer jusqu'à une centaine de couches selon les besoins. Nous traitons les PCB multicouches comme des PCB rigides car il est difficile de fabriquer des PCB multicouches flexibles.. La plupart de nos PCB multicouches courants sont constitués de 4 à 8 couches. Les smartphones peuvent contenir jusqu'à 12 couches car elles conviennent à la complexité de l’application. Manufacturers prefer even-numbered layers to odd-numbered layers because laminating odd-numbered layers can make circuits overly complex and problematic, and high cost is also a factor.
Avantages du PCB multicouche
Les PCB multicouches présentent certains avantages par rapport aux PCB simple ou double couche. Ils ont des densités plus élevées, permettant une plus grande fonctionnalité, capacité et vitesse. Le blindage électromagnétique est plus facile si les plans d'alimentation et de masse sont placés correctement. Aucun câblage important n'est requis, donc c'est léger. Ils réduisent la taille et permettent d'économiser de l'espace. Ils sont plus flexibles que les autres types de PCB.
Applications des PCB multicouches
Les PCB multicouches ont de nombreuses applications. Ceux-ci incluent:
- Ordinateur
- Fiber optic receiver
- Data storage
- Signal transmission
- Mobile phone transmission
- Cell Phone Repeater
- Technologie GPS
- Industrial control
- Satellite system
- Handheld devices
- Test equipment
- Équipement à rayons X
- Heart monitor
- Cat scanning technology
- Atomic accelerator
- Central fire alarm system
- Fiber optic receiver
- Nuclear detection system
- Space detection equipment
- Weather analysis
