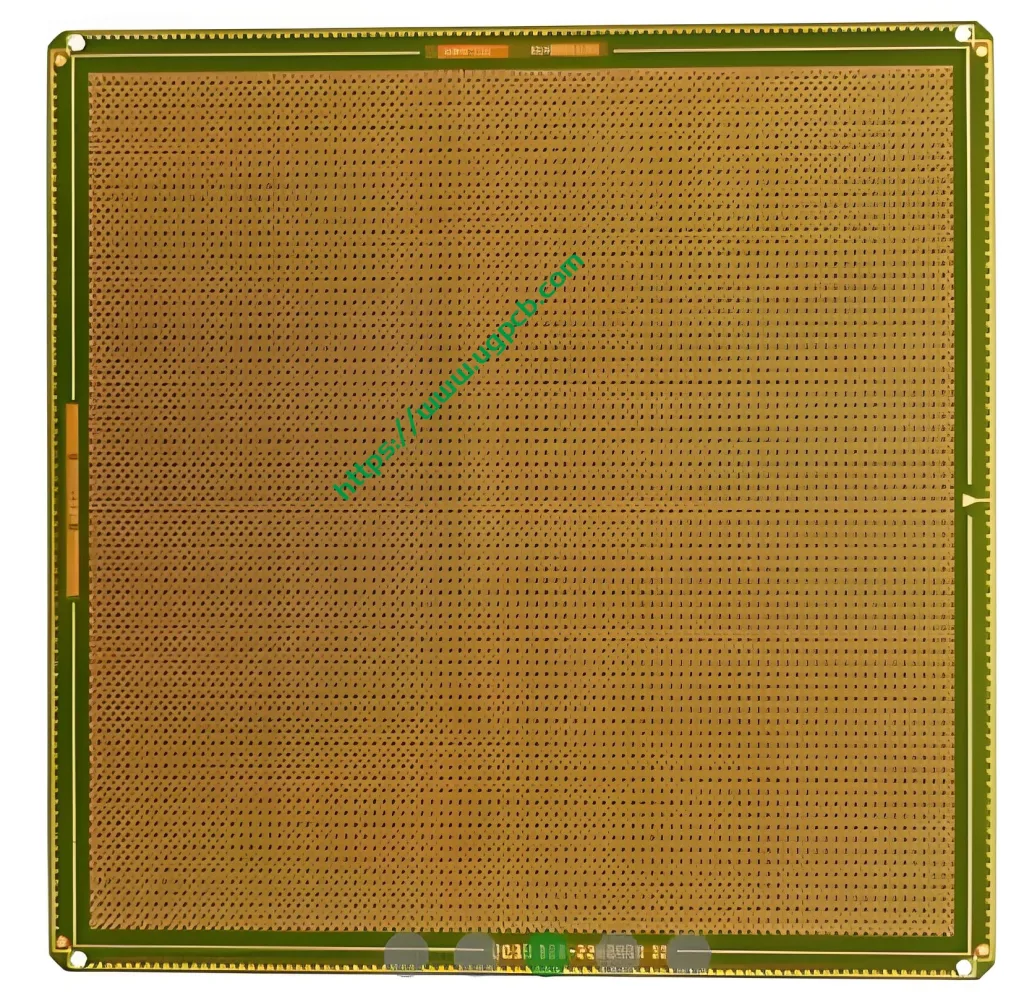

ATE ロードボード PCB の概要
The ATE Load board PCB is a highly specialized プリント基板 designed for use in automated test equipment (食べた) システム. This advanced プリント基板 supports the testing of 電子コンポーネント and systems by simulating real-world loads. 以下は、ATE ロードボード PCB の包括的な紹介です。, 一般的な情報をカバーする, 分類, 材料, パフォーマンス, 構造, 特徴, 製造工程, およびアプリケーションシナリオ.

分類
ATE ロードボード PCB は、その複雑さに基づいて分類されます, レイヤー数, および特定のアプリケーション要件. 今回紹介したモデルは, ATE ロードボード PCB, 28層PCBです, 非常に複雑で、複雑なテストシナリオを処理できる能力を示しています。.
材料構成
The ATE Load board PCB is constructed using TUC/TU872HF material, 優れた電気的および機械的特性で知られる高性能基板. この材料は、厳しいテスト条件下で PCB の信頼性と耐久性を保証します。.
性能特性
ATE ロードボード PCB は、いくつかのパフォーマンス分野で優れています。, 高電流容量を含む, 信号損失が少ない, 優れた熱管理. 内層と外層の両方に厚さ 2OZ の銅を使用することで、導電性と熱放散能力が向上します。. さらに, 硬質金 3-15u 表面仕上げにより、優れた耐食性とはんだ付け性を実現.
構造設計
構造的に, ATE ロードボード PCB のボード厚は 5.0mm です。, 複雑な回路とコンポーネントに堅牢な基盤を提供します. 黄色は視覚的に区別できるだけでなく、検査やトラブルシューティングのプロセスにも役立ちます。.
特徴的な機能
ATE ロードボード PCB は、そのユニークな機能で際立っています, 熱伝導率を高めるための金属クラッディングや、コンポーネントの正確な配置と相互接続のための深さ制御ドリルが含まれます。. これらの機能, 多層層と先進的な素材との組み合わせ, ATE アプリケーションにとって理想的な選択肢となります.
製造工程
ATE ロードボード PCB の製造には、一連の高度な手順が含まれます:
- 材料の準備: TUC/TU872HF 基板を準備し、必要な寸法に切断します.
 - 銅ラミネート: 銅箔が基板にラミネートされます, 2オンスの厚さ要件に特に注意を払います.
 - 回路パターニング: 精密エッチング技術を使用して、目的の回路パターンを銅箔上にエッチングします。.
 - 層の積み重ねと積層: 複数の層を重ねて積層します, 正確な位置合わせと接合を保証する.
 - 穴あけ加工とメッキ加工: コンポーネントの取り付けと相互接続のための穴を作成するために、深さ制御の穴あけが実行されます。. 次に、導電性を高めるために穴にメッキが施されます。.
 - 金属クラッディング: 熱伝導性と機械的強度を向上させるために、PCB 表面に金属層が適用されます。.
 - 表面仕上げの塗布: 耐食性とはんだ付け性を提供するために、ハードゴールド 3-15u コーティングが施されています。.
 - 最終検査とテスト: PCB は仕様と性能要件への準拠を保証するために厳格な検査とテストを受けます.

アプリケーションシナリオ
ATE ロードボード PCB は、主に電子コンポーネントおよびシステムのテストと検証のための自動テスト装置システムで使用されます。. 半導体産業には欠かせないものです, 自動車産業, 航空宇宙産業, 信頼性の高いテストが重要なその他の分野. 現実世界の負荷をシミュレートすることにより, ATE ロードボード PCB を使用すると、エンジニアは電子デバイスを実際のアプリケーションに導入する前に、その性能と信頼性を検証できます。.
