FR4基板 - UGPCB

標準PCBボード/

FR4基板

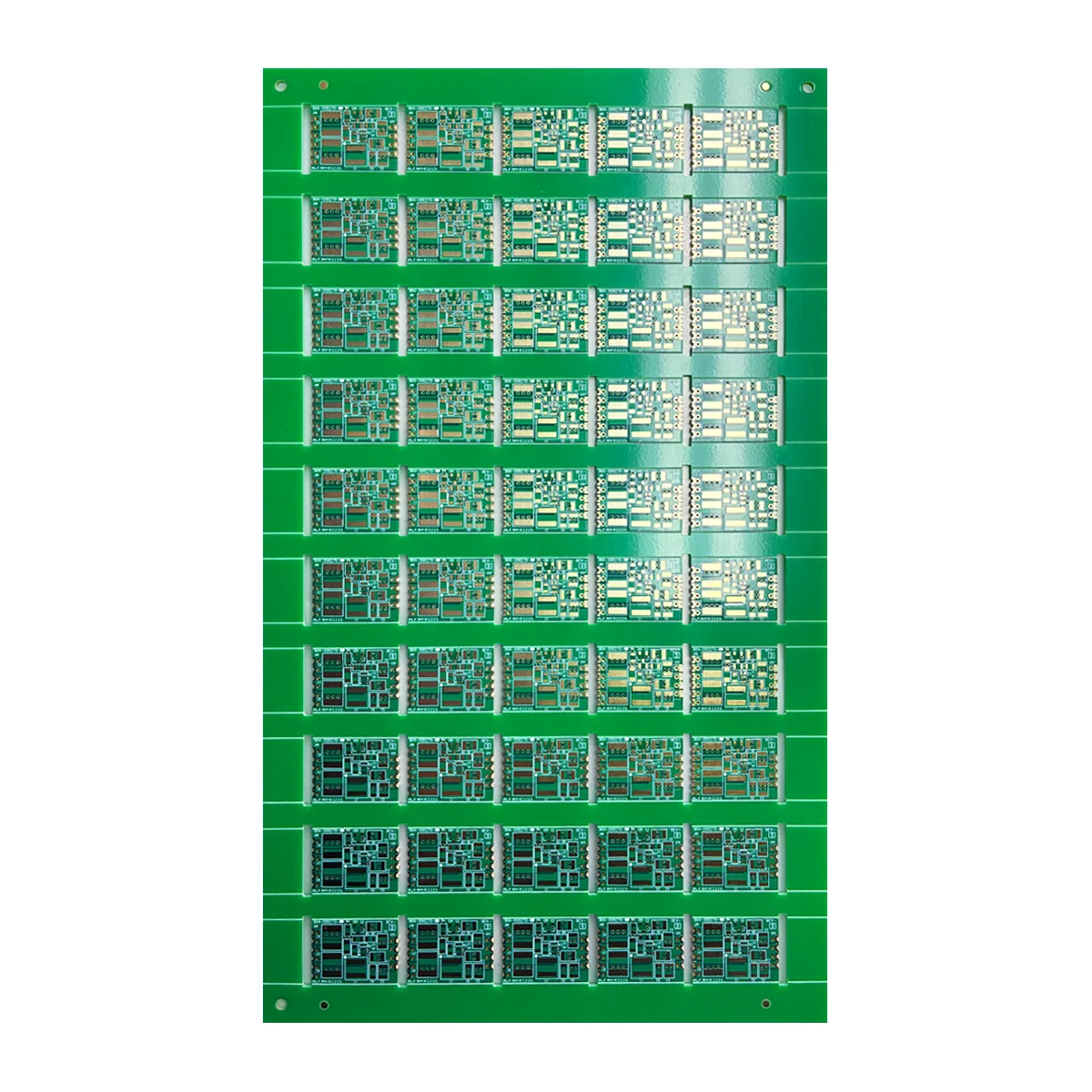

モデル: FR4 PCB回路基板

材料: FR-4

層: 2 FR4 PCBをレイヤーします

色: 緑/黒/青/白

仕上がり厚さ: 1.20mm

銅の厚さ: 1/1 オズ

表面処理: 浸漬ゴールド/ハスル

最小トレース: 4ミル, 0.1mm

最小スペース: 4ミル, 0.1mm

応用: WiFiモジュール, 電気装置

  • 製品詳細

FR4 PCB回路基板の材料組成の紹介

FR4 PCB回路基板は主にFR-4でできています, エポキシ樹脂含浸織物繊維布の炎のリター剤グレード. この材料は、例外的な電気断熱と機械的強度を提供します, さまざまな電子アプリケーションに最適です.

性能特性

FR4 PCBボードは、高温抵抗を示します, 火炎遅延, 優れた寸法安定性. 彼らは最大130°Cまでの温度に耐え、熱応力の下で構造的完全性を維持することができます. 材料の低水分吸収は、湿度の高い環境で信頼できる電気性能を保証します.

構造設計

ボードは2層FR4 PCBです, つまり、FR-4材料の誘電層によって分離された2つの導電性層があります. この設計により、ボードの両側での回路のルーティングが可能になり、それらの間の電気的隔離を維持します.

カラーオプションと寸法

緑を含むさまざまな色で利用できます, 黒, 青, そして白, FR4 PCB回路基板の厚さは1.20mmです. 銅の厚さはです 1/1 オズ, 導電性とコストの間の良いバランスをとる.

表面仕上げ

ボードの表面は、浸漬ゴールドまたはハスルで処理できます (熱気はんだレベリング). Immersion Goldは、耐食性と低接触抵抗を必要とする敏感なアプリケーションに適した高品質の仕上げを提供します. 出血, 一方で, 電気伝導率を備えたはんだき表面を提供する費用対効果の高い選択です.

製造工程

FR4 PCB回路基板の生産にはいくつかのステップが含まれます:

  1. アートワークとデザインのレイアウトの準備.
  2. 目的の回路パターンを形成するために銅で覆われたラミネートのエッチング.
  3. コンポーネントリードとVIAの穴の掘削.
  4. 導電率を確保するための穴と表面のメッキ.
  5. 浸漬ゴールドやハスルなどの表面処理の適用.
  6. 品質を確保するための最終検査とテスト.

アプリケーションシナリオ

FR4 PCB回路基板の汎用性により、幅広いアプリケーションに適しています. それらは一般的にWiFiモジュールで使用されます, 信頼できる電気性能と高温抵抗が非常に重要な場合. また、堅牢で費用対効果の高い回路基板を必要とする電気装置にも最適です. これらのアプリケーションで, FR4 PCB回路基板の熱応力に耐え、寸法の安定性を維持する能力により、時間の経過とともに信頼できる動作が保証されます。.
