厚銅 PCB の概要
重い銅の PCB は、特殊なタイプの プリント基板 高電流アプリケーションに対応するように設計されています. 従来のものと比較して銅の厚さが増加しているのが特徴です。 標準のPCB, 電力を大量に消費するエレクトロニクスに最適です. 以下はこの高度な機能の詳細な紹介です プリント基板 テクノロジー.
分類
厚銅 PCB は主に銅の厚さに基づいて分類されます. 一般的な分類には 2OZ が含まれます, 3オズ, 4オズ, 6オンスまで (または70um以上). 今回紹介したモデルは, 重い銅の PCB, 2オンスと6オンスの銅の厚さを提供します, さまざまな高出力要件を満たすように調整.
材料構成
重い銅の PCB は、 およびS1141 そのベース材料として, 電気的および機械的特性で知られる高品質の基板. PCB は次のように構成されています。 6 レイヤー, 堅牢なパフォーマンスと信頼性を確保.
性能特性
厚銅 PCB は、厚い銅層により大電流の処理に優れています。. 熱伝導性にも優れています, 熱を効率的に放散するのに役立ちます. 使用されている表面技術, イマージョンゴールド (1-3u), 耐食性を高め、はんだ付け性を向上させる保護コーティングを提供します。.
構造設計
構造的に, 重い銅の PCB は 2.8mm の板厚を特徴とします。, ～に頑丈な基盤を提供する コンポーネント. 緑色のソルダーマスク色は、視覚的な魅力を高めるだけでなく、絶縁性と環境要因からの保護も提供します。. 白いシルクスクリーンにより、コンポーネントの位置やその他の重要な情報が明確にマークされ、ボードの可読性が向上します。.
特徴的な機能
厚銅 PCB の特徴は、過熱や過度の電圧降下を引き起こすことなく大電流を流すことができることです。. これは厚い銅層を使用することで実現されます。, これはボード全体の耐久性にも貢献します. さらに, 浸漬金表面仕上げにより、長期的な信頼性とはんだ付けの容易さが保証されます。.
製造工程
厚銅 PCB の製造には、いくつかの精密な手順が必要です:
- 基材の準備: SY S1141 基板が準備され、適切なサイズに切断されます.
- 銅ラミネート: 高度な接合技術を使用して、厚い銅箔を基板にラミネートします。.
- 回路パターニング: 銅箔に所望の回路パターンをエッチングします。.
- 層の積み重ねと積層: 複数の層が積み重ねられ、積層されて最終的な PCB 構造が形成されます。.
- 穴あけ加工とメッキ加工: 穴は、コンポーネントの取り付けと相互接続用に掘削されます, 導電率を向上させるためのメッキが続きます.
- ソルダーマスクの塗布: 回路を保護し、絶縁を提供するために緑色のソルダーマスクが適用されます。.
- シルクスクリーン印刷: コンポーネントのラベルやその他のマーキングの印刷には、白いシルク スクリーン インクが使用されます。.
- 表面仕上げの塗布: 浸漬金コーティングがPCB表面に適用されます.
- 最終検査とテスト: PCB は品質と性能を保証するために厳格な検査とテストを受けています.
アプリケーションシナリオ

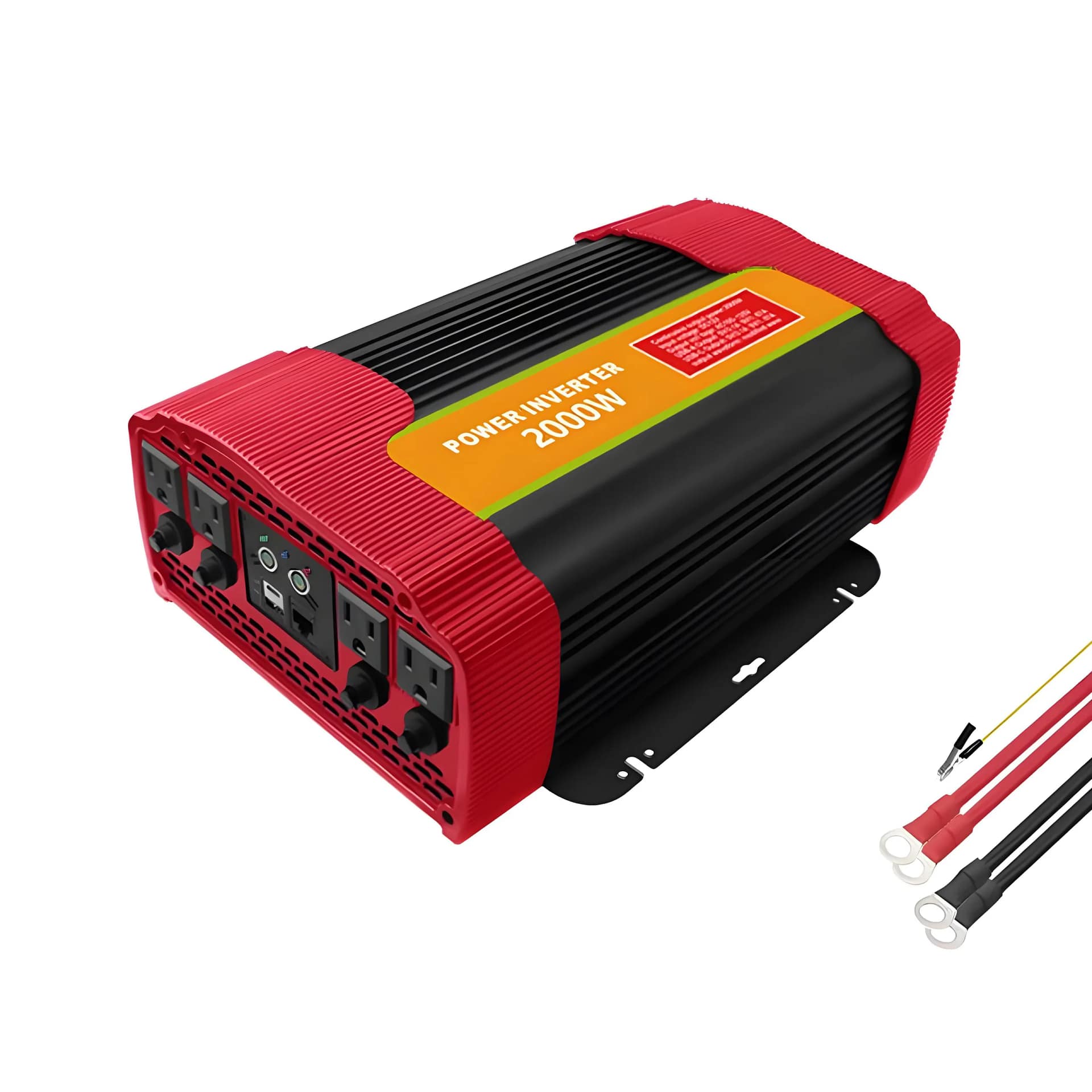

重量銅 PCB は、大電流を処理し、熱を効率的に放散できるため、電力コンバータのアプリケーションで広く使用されています。. 他の高出力エレクトロニクスにも適しています, インバーターなどの, モーターコントローラー, およびバッテリー管理システム. これらのアプリケーションで, 重い銅製 PCB により、信頼性の高いパフォーマンスと製品寿命の延長が保証されます.
