PCBフライングプローブテスト

PCB フライング プローブ テスター: 高精度かつ柔軟な基板品質検査の革新

エレクトロニクス製造業界で, プリント基板の信頼性 (プリント基板) およびPCBアセンブリ (プリント基板) 製品の成功の基礎となる. 統計によると、PCB の欠陥率をわずかに減らすだけで済みます。 0.1% 大量生産で数十万ドルを節約できる. 品質と効率性を求めるこの競争において, PCB フライング プローブ テスターは、補助ツールから高度な複雑性を実現する中核品質検査装置へと進化しました。, 多品種生産モデル. この記事では、フライング プローブ テスト技術の原理と利点について説明します。, データと数式を使用して専門的コアを分析します, そしてその方法を説明します UGPCB はこのテクノロジーを使用して、顧客のために比類のない品質の壁を構築します.

フライングプローブテストの仕組み: 座標ベースの測定の精密技術

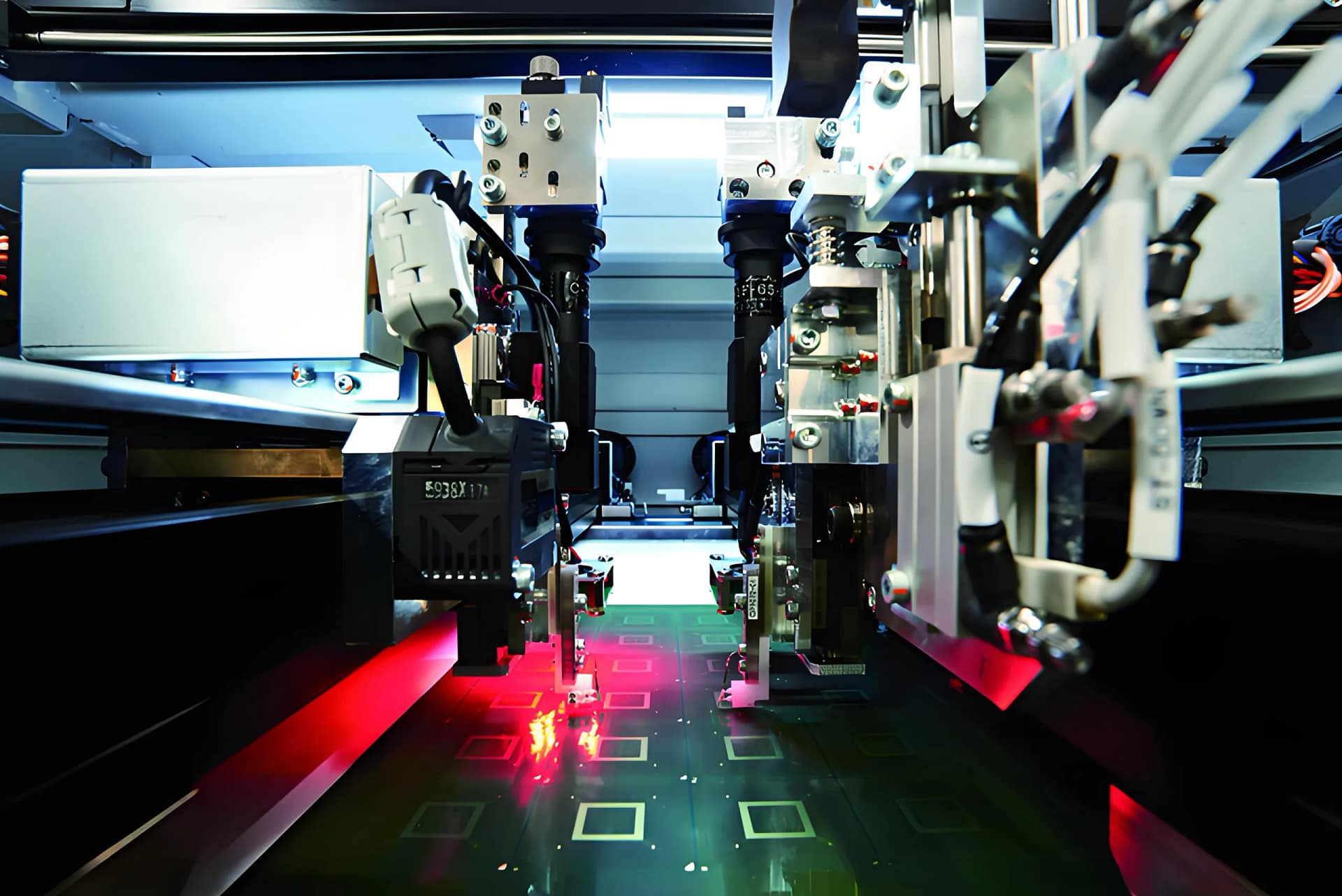

PCB フライング プローブ テスターは、メカトロニクスに基づいた自動テスト システムです。. その中心原理には、4 ～ 8 個の独立したプローブを使用することが含まれます。, 高精度サーボモーターによる駆動, 事前にプログラムされた座標位置に従って、PCB 上のテストポイントに正確に接触します。, これにより測定ループが形成されます.

テストシステムは既知のテスト信号を適用します (電圧または電流) 応答信号を測定してさまざまな回路パラメータを決定します. 基本的な電気試験には次のものが含まれます。:

1. 導通テスト: ネットの意図しないオープンやショートをチェック.

2. 抵抗測定: 4線式ケルビン測定方式を採用し、鉛抵抗の影響を排除し、抵抗値を正確に測定します。. 原理はオームの法則に基づいています:
   V = I × R
   テスターが定電流源を適用する場所 (私), 電圧降下を測定します (V) プローブ全体で, 抵抗を正確に計算します (R).

3. キャパシタンス & インダクタンス測定: AC信号を印加し、位相とインピーダンスの変化を測定して、静電容量とインダクタンスの値を計算します。.

定量化可能な主な利点: フライングプローブテストが避けられない選択である理由

従来の爪床テストとの比較, フライングプローブテストの利点は定性的なものだけでなく定量化も可能です:

• “Zero” Fixture Cost, ROIを意味します: 複雑な PCB 用のベッドオブネイル治具の製造には通常、次のような費用がかかります。 $2,000 - $10,000 そして、 2-3 週のリードタイム. フライングプローブのテストにはプログラミングのみが必要です, ほとんど費用がかからない. 特に適しているのは、 PCBプロトタイプ 検証 そして 小ロットの PCBA 生産, 顧客の初期費用を直接削減.

• 非常に高いテストカバレッジと精度: ハイエンドのフライングプローブテスターは、最大±1μmの位置決め精度を提供します. プローブは0.1mmまでの小さなポイントをテストできます, どれにも満たすのに十分な 高密度PCB テストチャレンジ, を超えるテストカバレッジを達成する 99.5%.

• 驚異的なテストプログラム切り替え速度: 従来のベッドオブネイルテストでは、製品切り替えのために物理的な治具の変更が必要です, 数十分から数時間かかる. フライングプローブのテストには、テストプログラムファイルの切り替えのみが必要です, 通常は以内に完了します 1 分. This perfectly adapts to the “high-mix, low-volume” modern プリント基板の製造 モデル, 生産ラインの柔軟性を大幅に向上.

• 優れた故障診断能力: フライング プローブ テスターは、障害を迅速に検出するだけでなく、問題の原因となっている特定のネットまたはコンポーネント ピンを特定します。, 減らす PCBA の故障解析 平均以上の修理時間 70%.

UGPCB: 高度な技術統合とデータ駆動型プロセスにより、フライングプローブテストの新たなベンチマークを設定

UGPCB は単に機器を購入するだけではありません; フライングプローブテストテクノロジーをスマートな製造ワークフローに深く統合します, それを顧客にサービスを提供するための中核的な利点に変える.

UGPCB の飛行プローブ試験における専門知識:

• 技術投資 & 機器の選択: UGPCB は、ドイツと日本のトップレベルの 8 プローブ フライング プローブ テスト プラットフォームに多額の投資を行っています. 一般的な4プローブシステムとの比較, 8-プローブシステムは効率をほぼ2倍にできる (理論上の最大効率は最大まで増加します (8/4 - 1) * 100% = 100%). 両面テスト機能によりテストサイクルがさらに短縮されます, 顧客の全体的なリードタイムを短縮する.

• スマートDFT (テスト容易性を考慮した設計) 分析 & コラボレーション: お客様の設計段階で, UGPCB のエンジニアリング チームは、専門的な DFT 分析を提供します. 独自のアルゴリズムを使用, 彼らは顧客をシミュレーションし、分析します プリント基板設計 テストカバレッジを予測するためのファイル. 式は次のように簡略化できます。:
  テストカバレッジ = (テスト可能なネットの数 / ネットの総数) × 100%
  専門家による相談を通じて, 顧客はテストポイントのレイアウトを最適化するための専門的なガイダンスを受けることができます, ソースでの製品テスト可能性の向上, 品質の確保 PCBおよびPCBAの量産.

• データ駆動型の品質プロセス管理 (SPC): UGPCB のフライング プローブ テスト システムは、MES とシームレスに統合されています (製造実行システム). すべてのテストからのデータ, 抵抗値や容量値など, リアルタイムで記録され、統計的プロセス管理に組み込まれます。 (SPC) システム. 工程能力指数の監視による (CPK), 生産プロセスの安定性と信頼性が確保されています. 重要なパラメータの場合, Cpkが必要です > 1.67, 業界平均をはるかに上回る、当社の高品質への追求を反映しています。 PCBA製造.

• 高難易度の課題に対する専門家によるソリューション: 高精度で プリント基板の製造, 無線周波数のテストなど (RF) プリント基板, 寄生インダクタンスと寄生容量は結果に影響を与える可能性があります. UGPCB のテスト プログラムは、高周波アプリケーション向けに特別に最適化されています。, より短い信号経路とシールド技術を採用して測定精度を確保, 顧客に信頼されるものを提供する 高信頼性PCBA テストソリューション.

アプリケーションシナリオ: フライングプローブテストがどのようにビジネスを強化するか

• 新製品のご紹介 (NPI) & プロトタイピング: 備品を待つ必要はありません, 反復サイクルの加速. それは理想的な選択です ラピッドPCBAプロトタイピング.

• 小ロット, 多品種生産: シームレスなテストプログラムの切り替えにより、コスト削減に最適なソリューションになります。 小ロットの PCBA 生産.

• 高信頼性が要求される製品: 次のような製品に対する厳しいテスト要件 自動車エレクトロニクス PCBA そして 医療機器PCBA フライングプローブ試験の高精度かつ詳細なデータ記録により、これらの要求を満たすことができます。.

• 抜き取り検査 & 量産時の再チェック: 欠陥のあるボードの正確な再テストと診断のためのベッドオブネイルテストの補足として機能します。.

結論

フライングプローブテストの選択は、単にテクノロジーを選択するだけではありません; それは効率的なものを採用しています, フレキシブル, 高品質で現代的な生産哲学. コストを削減するという定量化可能な利点により、大幅な ROI を実現します。, 適用範囲の拡大, そしてサイクルの短縮. 最高級のハードウェアを搭載, 深い技術統合, データ主導の品質管理, UGPCB はフライング プローブ テストの価値を最大化します, 顧客に総合的なサービスを提供する, 高信頼性ソリューション から PCBプロトタイプ検証 に PCBA量産試験.

今すぐUGPCBの専門家チームに連絡して、カスタマイズされた最適化されたテストソリューションと製品の見積もりを受け取ります, データ主導の品質の飛躍を体験してください!
