イゾラ 370時間: 高解放可能性アプリケーションの最高の選択
エレクトロニクス業界は継続的に進化しています, 信頼性のために増え続ける基準を満たす厳しい資料, 熱性能, 処理容易さ. PolycladのIsola 370hrは、業界をリードするものとして際立っています, 標準損失, 熱的に堅牢なエポキシラミネートとプリプレグは、多様な市場全体の高和解性用途向けに特別に設計されています.
革新的なデザインと製造

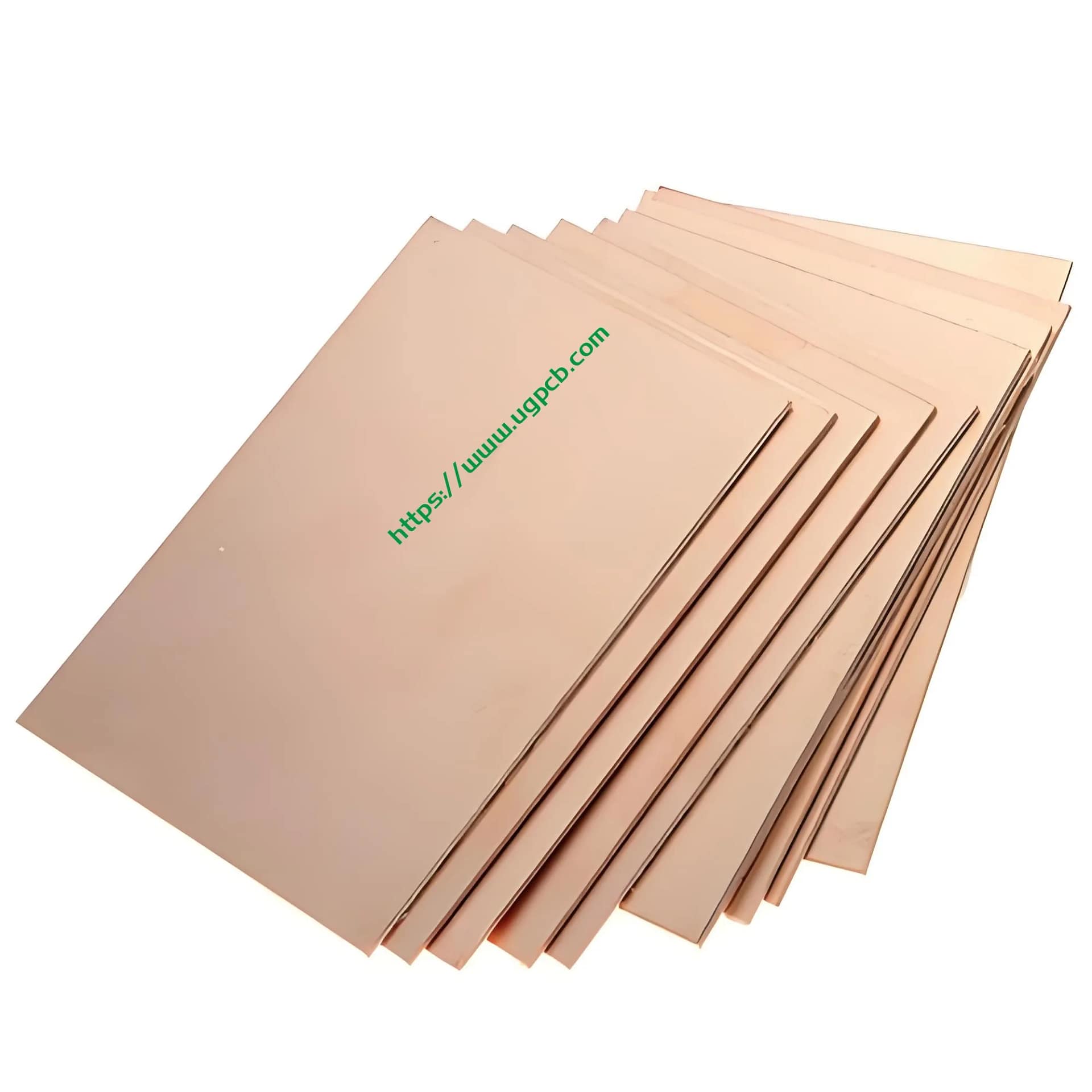

ISOLA 370HRラミネートとプリプレグは、特許取得済みの高性能180°C TG FR-4多機能エポキシ樹脂システムを使用して製造されています. このユニークなシステムは、最大の熱性能と信頼性が最も重要な多層PCBアプリケーション向けに調整されています. Polycladは、製造プロセスに高品質のE-GLASSファブリックを採用しています, 優れた導電性陽極フィラメントを確保します (CAF) 抵抗.
優れた熱および機械的特性
Isola 370hrは、熱膨張係数が低い並外れた熱性能を提供します (CTE). その機械的, 化学薬品, および水分抵抗特性は、従来のFR-4材料の能力に等しく、またはそれを超えています. ラミネートのCTE値は特に低いです, のz軸CTEで 2.8% から 50 260°Cまで, のx/y軸CTE 13/14 ppm/°C pre-tg. これらの属性は、厳しい熱管理と安定性を必要とするアプリケーションに最適です.
さまざまなデザインで実績のあるパフォーマンス
Isola 370hrは数千のPWBデザインで利用されています, 熱信頼性におけるその優位性を実証します, CAFパフォーマンス, 処理の容易さ. シーケンシャルラミネーション設計で実証済みのパフォーマンスは、高解放性アプリケーションのクラス最高の素材としてのその位置をさらに強化します.
主要なプロパティ値とテスト方法
ガラス転移温度 (TG) 分解温度 (TD)
- ガラス転移温度 (TG) DSCによって: 180℃
- 分解温度 (TD) TGA @ 5% 減量: 340℃
これらの温度は、Isola 370hrの並外れた熱安定性と耐久性を示しています.
熱および機械的抵抗
- TMAによって剥離する時間 (銅は除去されました):
- T260: 60 分
- T288: 30 分
- Z軸CTE:
- pre-tg: 45 ppm/°C
- post-tg: 230 ppm/°C
- 50 260°Cまで (総膨張): 2.8%
- x/y軸CTE (pre-tg): 13/14 ppm/°C
- 熱伝導率: 0.4 w/m・k
これらの特性により、Isola 370hrがパフォーマンスを損なうことなく、極端な温度や機械的ストレスに耐えることができます.
電気性能
- 誘電率 (DK) そして損失の接線 (Df):
- dk @ 1 GHz: 4.17
- DF @ 1 GHz: 0.0161
- 体積抵抗率:
- 水分耐性の後: 3.0 x 108 MΩ-CM
- 高温で: 7.0 x 108 MΩ-CM
- 表面抵抗率:
- 水分耐性の後: 3.0 x 106 MΩ
- 高温で: 2.0 x 108 MΩ
- 絶縁破壊: >50 kV
- 耐アーク性: 115 秒
- 電気強度 (ラミネート & ラミネートプリプレグ): 54 KV/mm (1350 v/mil)
これらの電気特性により、高電気断熱と性能を必要とするアプリケーションに370時間適切になります.
機械的強度と耐久性
- 曲げ強度:
- 長さの方向: 90.0 KSI
- 交差方向: 77.0 KSI
- 抗張力:
- 長さの方向: 55.9 KSI
- 交差方向: 35.6 KSI
- ヤングモジュラス:
- 長さの方向: 3744 KSI
- 交差方向: 3178 KSI
- ポアソンの比率:
- 長さの方向: 0.177
- 交差方向: 0.171
- はく離強度:
- 低プロファイルの銅箔: 1.14 N/mm (6.5 lb/inch)
- 標準プロファイルの銅: 1.25 N/mm (7.0 lb/inch)
- 水分吸収: 0.15%
これらの機械的特性は、Isola 370hrの堅牢性と耐久性を確認します, 過酷な環境での長期的なパフォーマンスを確保します.
安全性とコンプライアンス
- 可燃性 (ラミネート & ラミネートプリプレグ): V-0 評価 (UL 94)
- 相対熱インデックス (rti): 130℃ (UL 796)
これらの安全基準へのコンプライアンスは、高リスクアプリケーションに対するISOLA 370HRの信頼性と適合性を強調しています.
結論
Isola 370hrは間違いなく、高信頼性アプリケーションの業界リーダーです, 革新的なデザインの組み合わせ, 優れた熱および機械的特性, 実績のあるパフォーマンス, そして厳しい安全コンプライアンス. 多様な市場やアプリケーションにわたるその汎用性により、高性能のニーズのためにクラス最高の素材を求めているエンジニアにとって好ましい選択となります.
