IC 기판 설계 능력

한계 파괴: UGPCB의 최첨단 IC 기판 설계 기능 내부

폭발성 AI 컴퓨팅 파워 및 5G/6G 대역폭 확장 시대, 손톱 크기의 칩은 이제 수십억 개의 트랜지스터를 통합합니다. 아직 60% 고급 칩 고장 실리콘 웨이퍼 자체가 아닙니다, 그러나 임계 담당자의 결함에서 - IC 기판. 이 놀라운 통계는 기판 설계의 극도로 중요하다는 것을 강조합니다..

IC 기판: 칩 성능의 보이지 않는 기초

IC 기판은 단순한 커넥터보다 훨씬 많습니다; 그들은 칩과 외부 세계 사이의 신경 허브와 전력 코어 역할을합니다.. I/O 카운트가 수천 명으로 급증합니다 (심지어 10,000+ 고급 GPU/CPU 용), 미량 폭/간격이 15μm/15μm 미만으로 줄어 듭니다, 112Gbps를 초과하는 신호 속도, 디자인 정밀도는 이제 나노 미터 스케일로 작동합니다. 열 관리 고장 및 신호 무결성 저하 고급 포장에서 최고의 살인자가되었습니다 (2.5D/3D IC, 칩 렛).

주요 공식: 임피던스 제어 정확도 (지)
Z = (87 / √εr) × ln(5.98H / (0.8W + T))
여기서 εr = 유전 상수, H = 유전체 두께, w = 흔적 너비, t = 구리 두께. UGPCB는 이러한 매개 변수를 정확하게 제어하여 ± 5% 임피던스 공차를 달성합니다..

UGPCB 해체 5 핵심 IC 기판 설계 기능

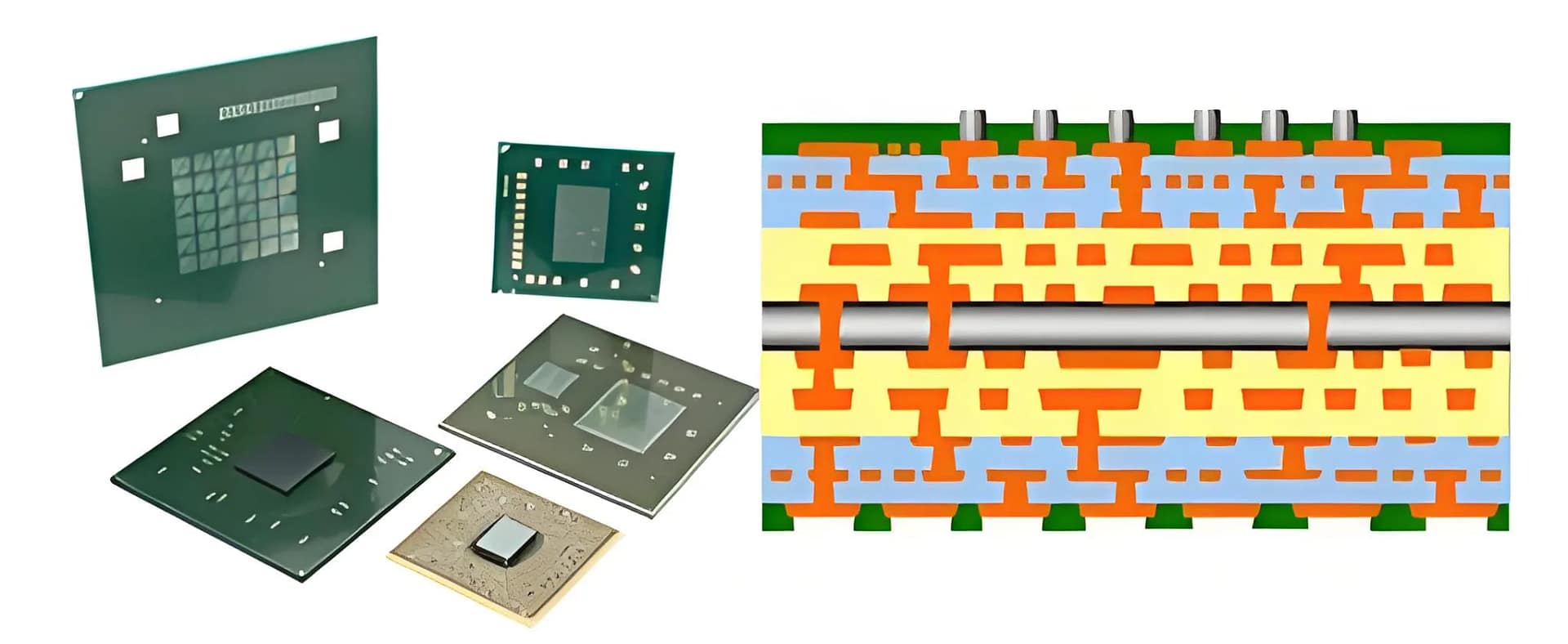

1. 극도의 고밀도 상호 연결 (HDI) 설계

• Microvia Mastery: 레이저 드릴링 (<50μm) 고급 도금 가능 모든 계층 HDI. 라우팅 채널을 향상시킵니다 40% 0.2mm 피치 BGA 디자인.

• 초 미세한 라인 혁신: 12μm/12μm 흔적의 대량 생산은 최첨단 칩 렛 요구 사항을 충족합니다.

• 고급 스택 업: 전문 지식 16+ 하이브리드 재료를 갖춘 층 디자인 (낮은 DK/DF + 하이 -Tg) 이기종 통합을 위해.

2. 나노 스케일 신호/전력 무결성 (si/pi) 제어

• 3D EM 시뮬레이션: ANSYS HFSS 및 CADENCE SIGRITY 112G PAM4 채널의 반사/크로스 토크 제거.

• PDN 최적화: 분산 디커플링 네트워크는 전원 공급 장치 노이즈를 줄입니다 (PSN) ~에 의해 60%.

• 손실 제어: 초고속 구리 (RTF/VLP) 임피던스 공식 부착과 결합하면 삽입 손실을 최소화합니다.

3. 열 기계적 신뢰성 (TMV) 공학

• CTE 매칭: 혁신적입니다 재료 warpage를 최소화하십시오 (<0.1%) 칩 균형을 유지함으로써 (~ 2.6 ppm/° C) 및 기질 CTE (14-17 ppm/°C).

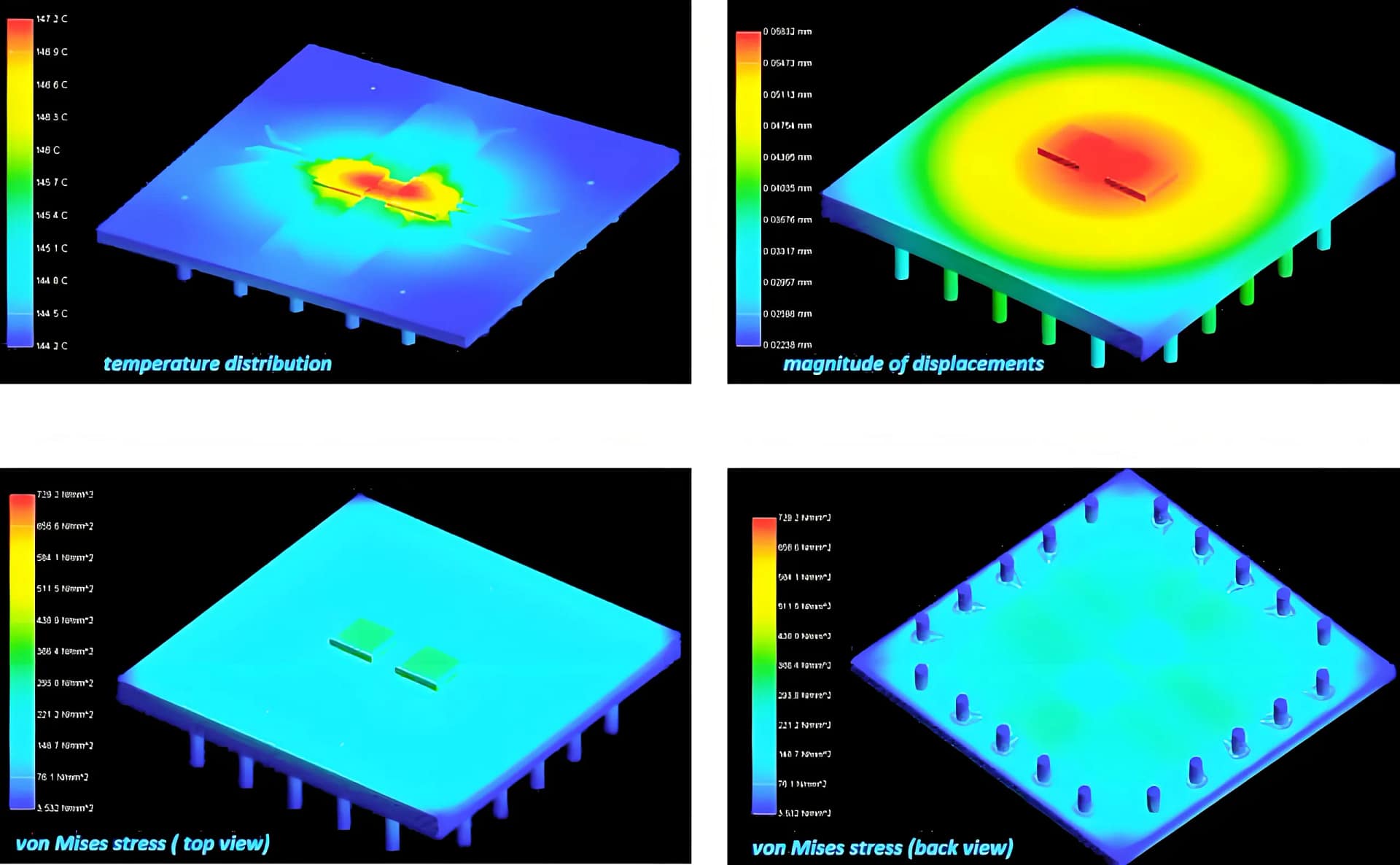

• 다상 시뮬레이션: COMSOL은 열 순환 중에 솔더 관절 피로를 예측합니다.

• 열 아키텍처: 내장 열 파이프 + >5 w/mk 팀 + 최적화 된 열 VIAS 부스트 시스템 냉각.

4. 고급 공동 디자인 포장

• 팹/부품 협업: FCBGA의 초기 DFM 통합, WLP, 그리고 중재 프로세스 인 경우.

• 칩 렛 전문 지식: UCIE 호환 고 대역폭, 낮은 대기 시간 상호 연결.

• 재료 과학: Ajinomoto ABF의 전략적 사용, RF/열/신뢰도 요구에 대한 Megtron 시리즈.

5. DFM/DFT 구동 설계

• 제조 가능성 내장: 프로세스 기능과 일치하는 설계 규칙은 1 차 패스 수율을 최대화합니다 (fpy).

• 테스트 가능성 최적화: 복잡한 기판에 대한 ATE 친화적 인 테스트 포인트 레이아웃.

• 수율 설계 (DFY): 구리 밸런싱 및 에칭 보상은 생산 일관성을 향상시킵니다.

UGPCB 성공 사례: 설계에서 대량 생산에 이르기까지

사례: 고전력 AI 가속기 FCBGA 기판

• 도전: 45× 45mm 다이, >800W 파워, 56극한 열/전기 성능이 필요한 GBPS PAM4 신호.

• 해결책:

  • 16-층을 세우십시오 HDI 12μm/12μm 트레이스

  • 나를 왕좌에 앉히세요 7 핵심 (εR = 3.3, DF = 0.001) + 정밀 임피던스 제어

  • 내장 된 구리 블록 + 마이크로 비아 어레이 (35% 열 저항 감소)

  • 범프/경로 최적화를 위해 OSAT와 공동 설계

• 결과: SI/PI/열 검증을 처음으로 통과했습니다, 98.5% 생산하다, 6-한 달 더 빠른 시장 마켓.

글로벌 리더가 UGPCB를 IC 기판 파트너로 선택한 이유

와 함께 100+ 전문가 엔지니어, 300+ 연간 IC 기판 설계, 20+ 특허, 수백만 달러 규모의 시뮬레이션 랩, UGPCB 제공합니다:

주요 차별화 요소

• 기술 리더십: r을 통해 차세대 기판 경계를 정의합니다&디.

• 엔드 투 엔드 솔루션: 디자인 → 프로토 타입 → 한 지붕 아래에서 볼륨 생산.

• 확실성 제조: 사내 고급 팹은 설계 의도 실현을 보장합니다.

• 24/7 민감도: 인용문이있는 전용 지원 팀.

오늘 칩의 잠재력을 최대한 활용하십시오!

차세대 플래그십 칩은 기판 병목 현상으로 제한됩니다? UGPCB의 전문가가 제공 할 준비가되었습니다:
✅ 무료 IC 기판 설계 타당성 평가
✅ 경쟁력있는 PCBA 솔루션 견적 24 시간
