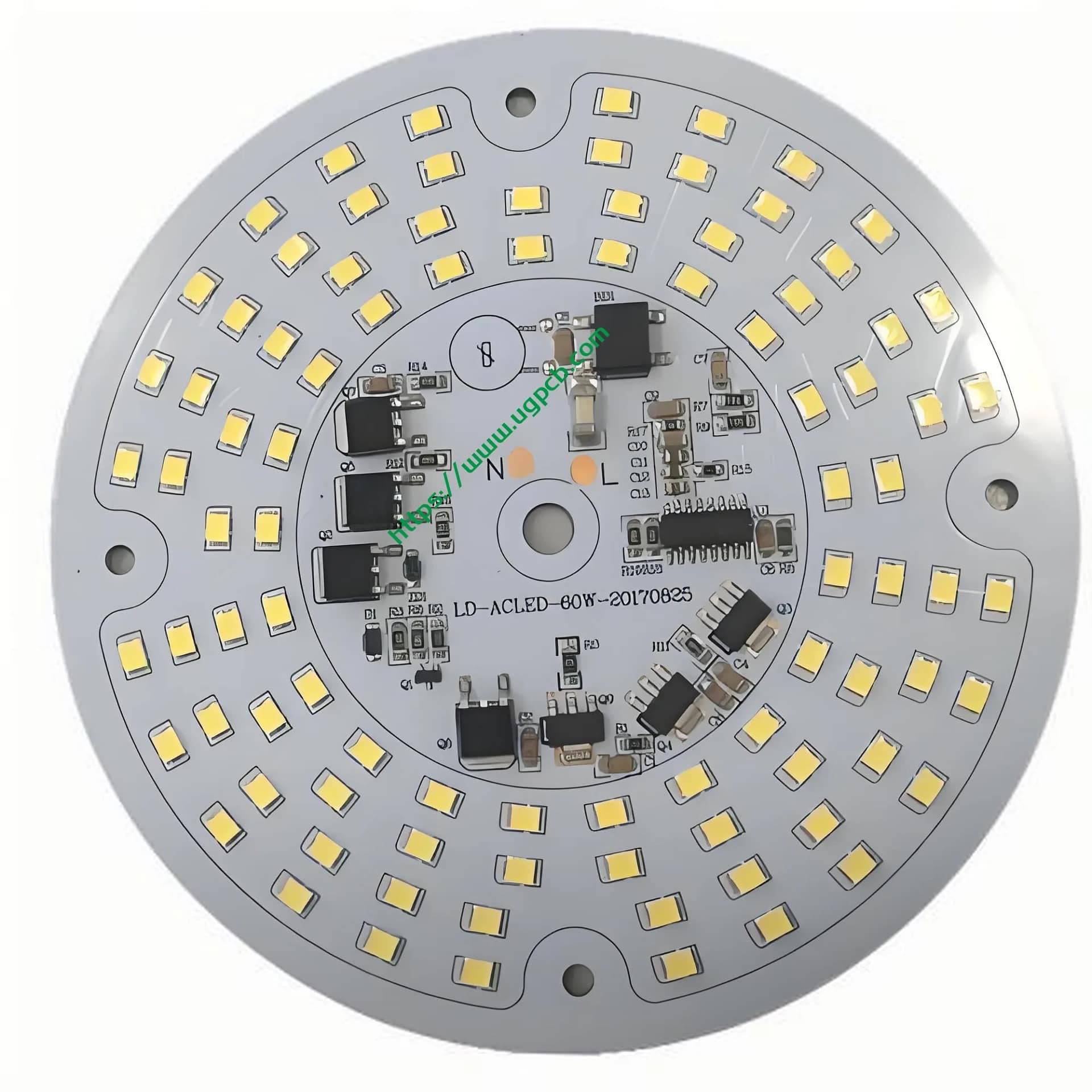

Visão geral da luz LED PCBA
Introdução
O Light LED PCBA é um conjunto de placa de circuito impresso compacto e eficiente projetado para aplicações de iluminação LED. Este PCBA apresenta 1-2 camadas de material condutor, tornando-o adequado para projetos de circuitos mais simples, mantendo alto desempenho e confiabilidade.
Definição
Um Light LED PCBA refere-se a um conjunto de placa de circuito impresso que incorpora tecnologia de montagem em superfície (SMT) ou tecnologia de furo passante (THT) componentes específicos para aplicações de iluminação LED. O PCBA inclui todos os componentes eletrônicos necessários soldados no PCB, pronto para integração em um sistema de iluminação LED.
Princípio de funcionamento
O princípio de funcionamento de um Light LED PCBA envolve o uso de traços de cobre condutivo em um substrato não condutor para criar caminhos elétricos. Esses caminhos conectam vários componentes eletrônicos, como LEDs, resistores, e capacitores. Quando a corrente elétrica flui por esses caminhos, ele alimenta os LEDs, fazendo com que emitam luz.
Aplicações
Este tipo de PCBA é amplamente utilizado em várias aplicações de iluminação LED, incluindo:
- Luminárias residenciais e comerciais
- Sistemas de iluminação automotiva
- Sinalização e iluminação de display
- Iluminação decorativa e arquitetônica
Classificação
Os PCBAs podem ser classificados com base em vários critérios:
- Por número de camadas: Camada única, camada dupla, ou multicamadas (incluindo 1-2 camadas)
- Por tipo de componentes: Orifício passante, montagem em superfície, ou uma combinação de ambos
- Por material de substrato: FR-4, alumínio, cobre, etc..
Materiais
Os materiais primários usados na construção de um Light LED PCBA incluem:
- Substrato: FR-4, alumínio, cobre
- Tratamento de superfície: HASL sem chumbo / OSP (Proteção com solventes orgânicos)
- Resistência à solda: Branco
- Espessura do Cobre: 0.5onças-2 onças
- Cor da tela de seda: Preto
Desempenho
O desempenho deste PCBA é caracterizado por:
- Alta condutividade térmica devido às camadas de cobre
- Baixa perda de sinal e alta integridade de sinal
- Resistência a fatores ambientais como umidade e variações de temperatura
- Conformidade com RoHS e padrões de montagem sem chumbo
Estrutura
A estrutura de um Light LED PCBA normalmente inclui:
- Traços de cobre condutor em um substrato não condutor
- Componentes de montagem em superfície e/ou furo passante soldados na PCB
- Uma máscara de solda branca cobrindo a camada superior para proteção e identificação
- Uma serigrafia preta para etiquetagem e identificação de componentes
Características
Os principais recursos deste PCBA incluem:
- Design compacto e leve adequado para aplicações com espaço limitado
- Capacidades superiores de gerenciamento térmico
- Maior durabilidade e longevidade em vários ambientes de iluminação
- Compatibilidade com uma ampla gama de componentes LED
Processo de Produção
O processo de produção de um Light LED PCBA envolve várias etapas:
- Projeto: Usando software especializado para criar o layout do circuito e posicionamento dos componentes.
- Preparação de Materiais: Selecionando e preparando o substrato, Folha de cobre, e outros materiais.
- Empilhamento de camada: Empilhando as camadas de cobre e materiais dielétricos.
- Através de perfuração: Fazendo furos nas camadas empilhadas para vias (se aplicável).
- Revestimento: Revestindo as vias com cobre para garantir a conectividade elétrica.
- Gravura: Removendo o excesso de cobre para formar o padrão de circuito desejado.
- Posicionamento de Componentes: Soldar componentes de montagem em superfície e/ou furo passante na PCB.
- Teste: Realização de testes rigorosos para garantir funcionalidade e conformidade com os padrões.
- Inspeção Final: Garantir que o PCBA atenda a todos os critérios de qualidade e desempenho.
Casos de uso
Casos de uso comuns para Light LED PCBA incluem:
- Instalações de iluminação residencial e comercial onde a eficiência energética e a longevidade são cruciais
- Sistemas de iluminação automotiva que exigem alta confiabilidade e desempenho
- Iluminação de sinalização e display em aplicações de varejo e publicidade
- Projetos de iluminação decorativa e arquitetônica que necessitam de designs personalizados e alta estética
Conclusão
O Light LED PCBA é uma solução avançada e confiável para diversas aplicações de iluminação LED. Seu design compacto, materiais de alto desempenho, e a conformidade com os padrões da indústria fazem dele a escolha ideal para engenheiros e fabricantes que buscam soluções eletrônicas eficientes e duráveis.
