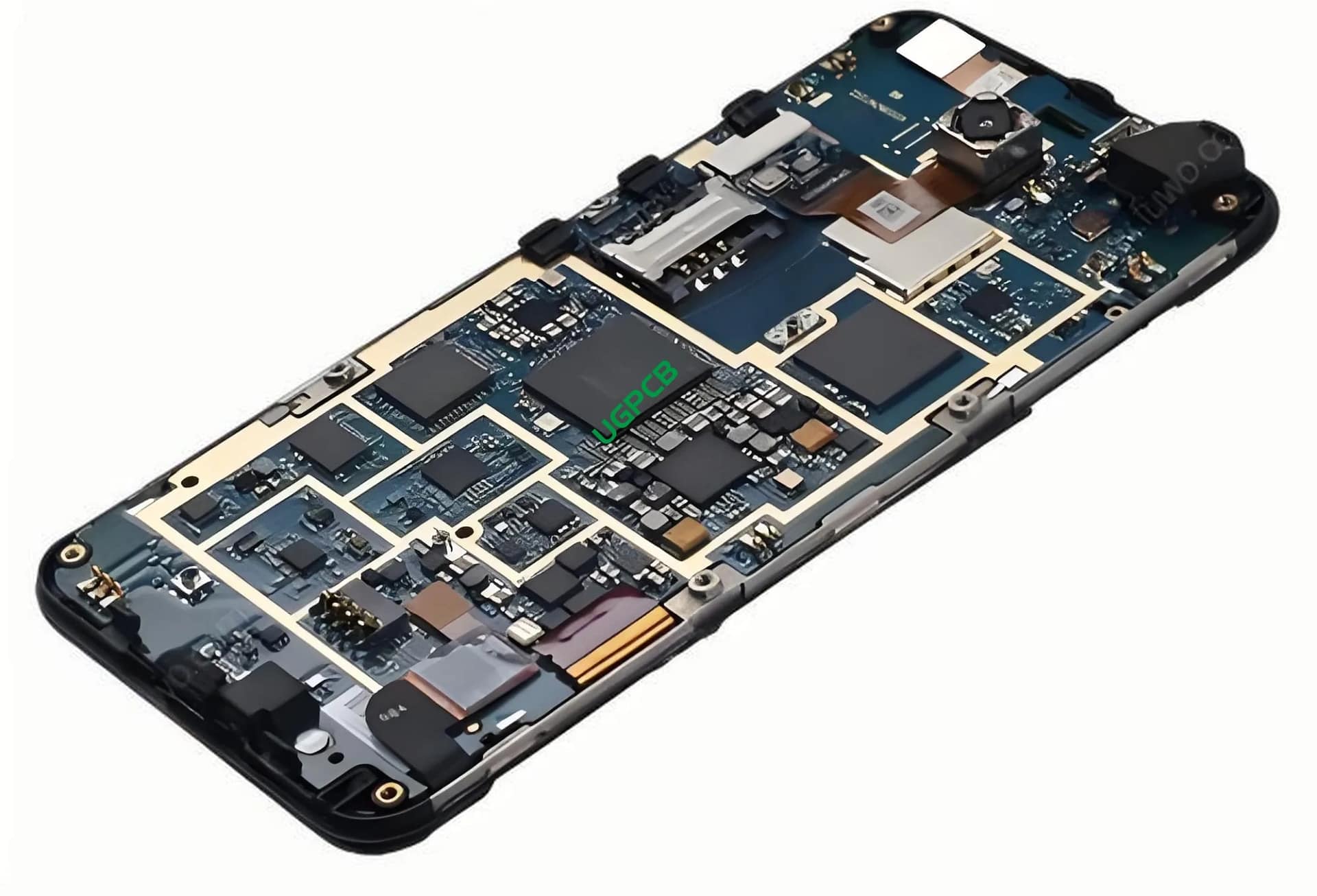

Понимание платы за мобильную телефон 6layers 1+N+1
Обзор продукта
Загадка мобильной связи 6layers 1+N+1 представляет собой расширенный электронный компонент, адаптированный для интеграции в современные мобильные устройства. Этот печатная плата отличается многослойной структурой, Предлагая баланс между функциональностью и компактностью, необходимым для современных смартфонов.
Определение
Печатная плата (печатная плата) является основополагающим элементом в электронных устройствах, функционирование как платформа, которая соединяет различные электрические компоненты. The term “6Layers 1+N+1” denotes a specific configuration within a PCB, указывая на то, что он состоит из шести слоев, с самыми внешними слоями, посвященными следам сигнала, Силовая/основные плоскости, или его комбинация, Улучшение электрических характеристик и уменьшения вмешательства сигнала.
Требования к дизайну
Разработка 6 -х слоев 1+N+1 Mobile Phone Пчеты влечет за собой соблюдение строгих критериев:
- Материал: С1000-2, выбрано для его превосходной тепловой стабильности и механической прочности.
- Толщина: Готовая толщина 0,8 мм обеспечивает совместимость с профилями Slim Device.
- Толщина меди: Варьируется между внутренними 0,5 унциями и внешним 1 унциями для управления тепловым рассеянием и несущей ток..
- Обработка поверхности: Включает в себя иммерсионное золото и OSP (Органическая припаяя консервант) для повышения припадения и защиты от коррозии.
Принцип работы
По своей сути, ПХБ облегчает поток электрических сигналов между компонентами. В многослойном дизайне, такой как 6layers 1+N+1, Целостность сигнала поддерживается с помощью тщательного укладки слоев, Там, где плоскости заземления могут быть перемежаются между слоями сигнала, чтобы минимизировать перекрестные помехи и электромагнитные помехи (Эми).
Приложения & Классификация
В основном разработан для мобильных телефонов, Эти печатные платы также подходят для других портативных электронных устройств, требующих взаимосвязанных решений высокой плотности. Они классифицируются на основе количества слоев, Свойства материала, и предназначенные варианты использования, Сделать их универсальными, но специализированными на мобильные технологии.
Материальная композиция
Построено из S1000-2, высокотемпературная стеклянная ткань эпоксидной смолы, Эта печатная плата предлагает превосходную стабильность и долговечность при термическом напряжении, Решающий для устройств, подверженных различным условиям окружающей среды.
Функции производительности
- Целостность сигнала: Поддерживает четкую передачу сигналов даже на высоких частотах из -за оптимизированного расположения слоя.
- Тепло рассеяние: Эффективное тепло управление благодаря изменениям толщины меди и выбору материала.
- Коррозионная стойкость: Повышение долговечности посредством обработки поверхности погружения и поверхности погружения и OSP.
Структурная планировка
Структура печатной платы включает в себя шесть слоев, Стратегически организовано для оптимизации использования пространства и электрических характеристик. The “1+N+1” configuration implies flexibility in assigning roles to each layer, Обычно включает в себя слои сигналов, зажатые между силовыми/заседательными плоскостями.
Ключевые характеристики
- Тонкий форм -фактор: С толщиной всего 0,8 мм, он поддерживает элегантные конструкции устройства.
- Взаимодействие высокой плотности: Поддерживает сложную схему с тонкой шириной трассировки и расстоянием 3 мили/3 мила.
- Надежное строительство: Обеспечивает долговечность и надежность в требовании мобильных средств.
Производственный процесс
Производство включает в себя несколько этапов:
- Подготовка материала: Выбор подложки Premium S1000-2.
- Офорт: Создание точных схем схем с использованием процессов химического травления.
- Слой ламинирование: Соединение отдельных слоев вместе под контролируемым давлением и температурой.
- Покрытие: Применение медных слоев для установления проводящих путей.
- Обработка поверхности: Применение погружения золота и OSP для защиты и повышения припадения.
- Контроль качества: Строгий осмотр и тестирование для обеспечения соблюдения спецификаций.
Сценарии использования
Идеально подходит для высокопроизводительных мобильных телефонов, 6layers 1+N+1 Mobile Phone PCB также применима в:
- Усовершенствованные смартфоны со сложными схемами.
- Устройства, требующие миниатюризации без ущерба для функциональности.
- Приложения, требующие надежной передачи сигнала и теплового управления в компактных пространствах.
В итоге, Загадка мобильного телефона 6layers 1+N+1 выделяется как сложное решение, разработанное для требований современной мобильной электроники, Предлагая непревзойденную связь, долговечность, и производительность в пределах минималистского форм -фактора.
