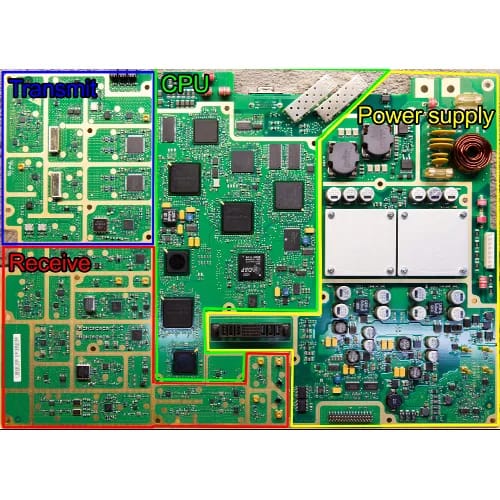

Сборка платы базовой станции
Центральные обработки единиц

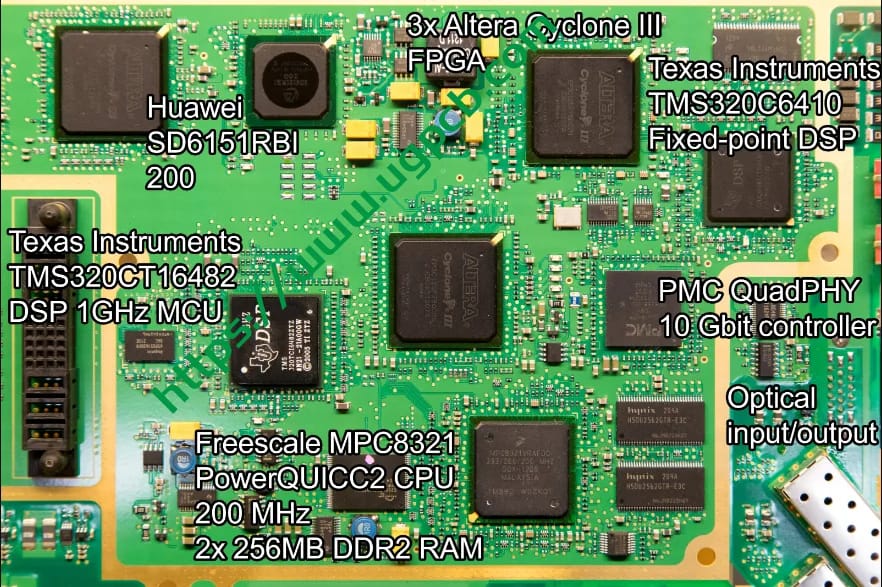

Сетевая связь обрабатывается процессором Freescale MPC8321 PowerQuicc2, который работает в 200 МГц и имеет 2x 256 MB Hydix DDR2 RAM. Он использует Quadphy PMC 10 Контроллер ГБ для двух оптических вводов / выход.
Декодирование и кодирование однобиточных потоков для АЦП и ЦАП обрабатываются 3 Altera Cyclone III FPGA и пользовательские контроллеры Huawei SD6151RBI.
Один битовые потоки обрабатываются процессорами DSP серии TMS320 TEXAS TMS320:
- TMS320C6410: DSP с фиксированной точкой, которая вычисляется только с целочисленными числами.
- TMS320CT16482: А 1 ЦП ГГц DSP, который вычисляет номера с плавающей запятой.

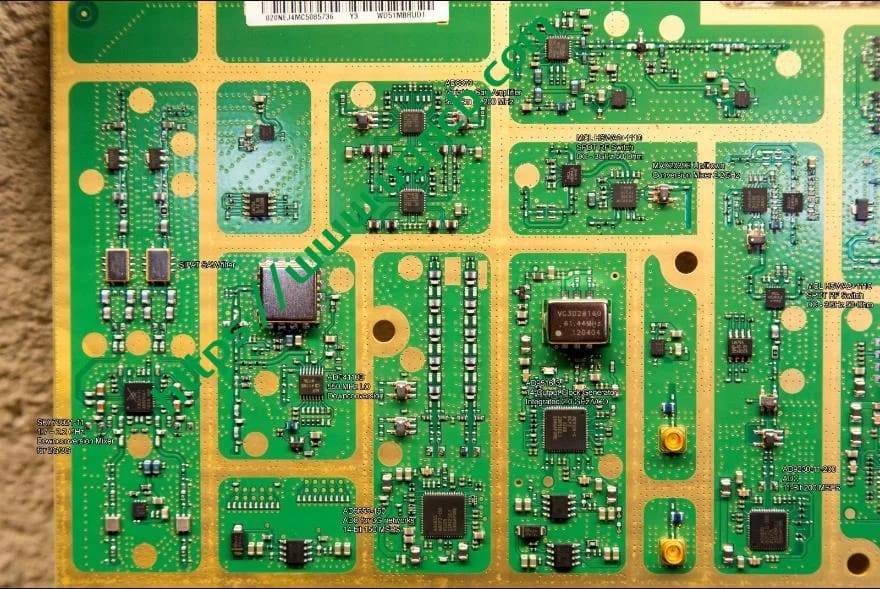

Получить часть
Входной сигнал поставляется в двух из фазовых линий и сначала обрабатывается Skyworks Sky73021-11 1.7 к 2.2 GHZ Downconversion Mixer, чтобы получить частоту от 2.2 ГГц до 550 МГц.
- Местный генератор: Аналоговые устройства ADF4110B.
- Сипат видел фильтр: Используется для изоляции.
- Усилители переменного усиления: Аналоговые устройства AD8376, Используется до линий сигналов разделена на линию 3G ADC или 4G ADC Line.
3G Линия
Аналог с цифровым преобразованием обрабатывается аналоговыми устройствами AD6655-10, 14-битный 150 Чип MSPS специально предназначен для базовых станций 3G.
4G Линия
Линия 4G имеет еще несколько компонентов:
- 2 MCL HSWA+1110 SPDT RF Switch: Кормит в 2 Maxim Max2039e микшер вверх/вниз.
- Адвокат: Аналоговые устройства AD9230-11-200, 11-битный 200 MSPS Чип.
Все время обрабатываются аналоговыми устройствами AD9516-3, 14-выпускной генератор часов со встроенным 2 ГГц местный генератор.

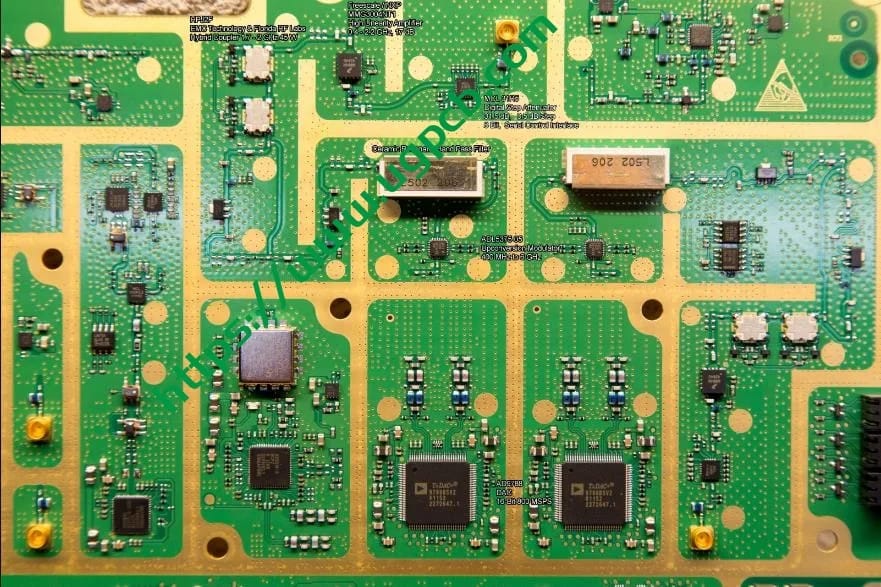

Передача части
Один бит DataStream от FPGA Altera Cyclone III обрабатывается 2 Аналоговые устройства TXDAC AD9788, указано на 16-битный 800 MSPS.
- Модуляторы подпводителя: 2 Аналоговые устройства ADL5375-05, с диапазоном от 400 МГц до 6 ГГц.
- Керамический резонаторный полоса проходной фильтр: 5 поставлен.
- Переключение фазы сигнала: Транзисторы и технология EMC & Флорида RF Labs HPJ2F Гибридные соединения.
- Предварительный усилитель: Freescale MMG3004NT1 высокий усилитель линейности, способный на 17 амплификация БД в диапазоне 400 МГц до 2.2 ГГц.
Контроль силы сигнала
Контролировать силу сигнала, MCL 31R5 Digital Step Attenuator находится перед выходным разъемом. Это 31.5 аттенюатор БД, который может работать в 0.5 DB Шаг от 6-битного интерфейса последовательного управления.

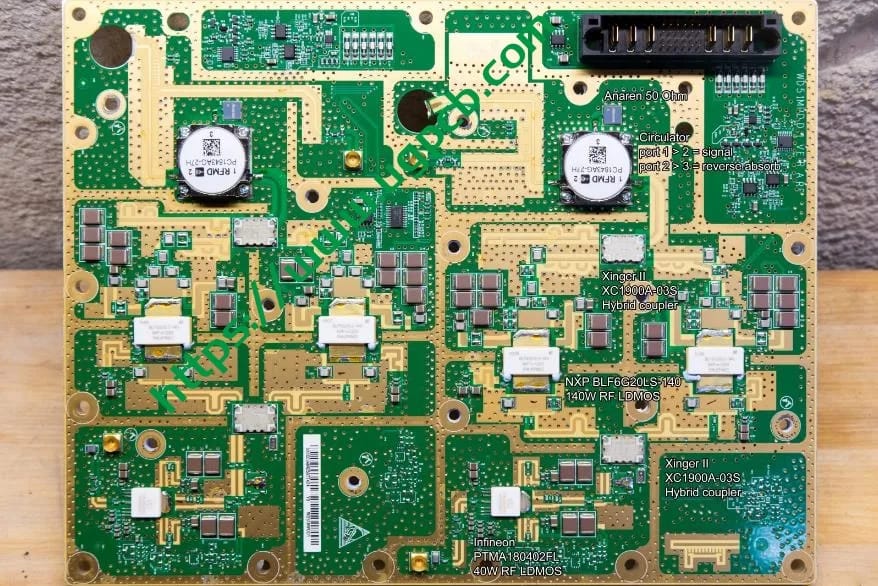

Усилитель мощности
Усилитель мощности использует два этапа:
- Первая стадия: Infineon Ptma180402fl 40 WATT RF LDMOS, кормление два 90 Степень из фазовых сигналов к транзисторам выходной стадии через Xinger II XC1900A-03S Гибридный муфт.
- Выходные транзисторы: NXP BLF6G20LS-140 140 WATT RF LDMOS.
- Рекомбинация: В Xinger II XC1900A-03S Гибридный муфт перед тем, как уйти с диплексером через циркулятор.
