Обзор модели

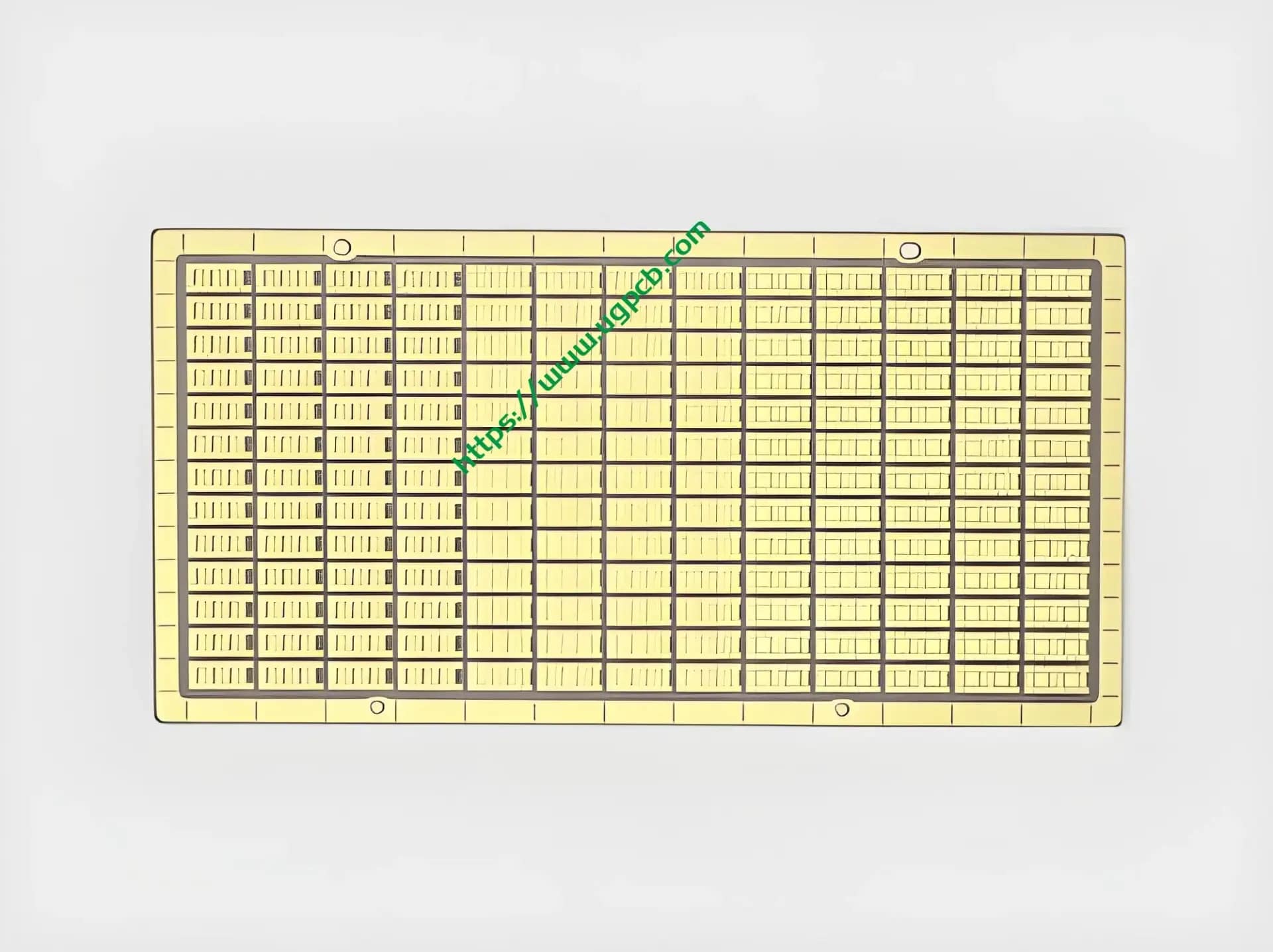

Светодиодная керамическая печатная плата и печатная плата с керамической подложкой являются усовершенствованными. электронные компоненты предназначен для высокопроизводительных приложений. Эти печатные платы имеют прочную конструкцию и превосходные возможности управления температурным режимом, что делает их идеальными для различных требовательных приложений.
Материальная композиция
Сердцевина этих печатных плат состоит из керамики. субстрат, который обеспечивает исключительную теплопроводность и механическую стабильность.. Используемый керамический материал представляет собой в основном нитрид алюминия. (Альтернативный), известен своей высокой теплопроводностью и низкой электропроводностью., что делает его отличным выбором для мощной электроники.
Конфигурация слоя
Эти печатные платы выполнены в виде двухслойных керамических печатных плат., это означает, что они имеют два слоя схемы, встроенные в керамическую подложку.. Такая конфигурация позволяет создавать более сложные схемы, сохраняя при этом преимущества тепловых свойств керамики..
Цвет и внешний вид
Цвет светодиодной керамической печатной платы и печатной платы с керамической подложкой — белый., придавая им гладкий и профессиональный вид. Белая керамическая поверхность также способствует отражению света., что может быть полезно в определенных приложениях.
Характеристики толщины
Толщина керамической подложки из нитрида алюминия точно контролируется и составляет 0,635 мм., обеспечение стабильной производительности и надежности. Такая толщина обеспечивает хороший баланс между механической прочностью и теплопроводностью..
Толщина меди
Толщина меди на этих печатных платах составляет 1 унция. (35один), которого достаточно для пропускания больших токов при сохранении хорошей электропроводности.. Медный слой травится для формирования желаемого рисунка схемы..
Обработка поверхности
Поверхность медной схемы обработана иммерсионным золотом., который обеспечивает превосходную коррозионную стойкость и электропроводность.. Толщина золота составляет >=3U”, обеспечение надежных соединений и длительного срока службы.
Минимальная апертура
Минимальный размер апертуры на этих печатных платах составляет 0,8 мм., возможность использования небольших компонентов и плотной упаковки. Эта функция имеет решающее значение для приложений с высокой плотностью электроники..
Характеристики производительности
Печатные платы со светодиодной керамикой и печатные платы с керамической подложкой обладают рядом эксплуатационных характеристик, которые делают их превосходящими традиционные печатные платы:
- Высокая теплопроводность: Керамическая подложка эффективно рассеивает тепло., предотвращение перегрева и выхода из строя компонентов.
- Отличные электрические характеристики: Комбинация керамики и меди обеспечивает стабильные электрические свойства., что делает эти печатные платы идеальными для высокочастотных и мощных приложений..
- Механическая стабильность: Керамическая подложка обладает высокой устойчивостью к механическим воздействиям и вибрации., обеспечение надежной работы в суровых условиях.
Производственный процесс
Производство светодиодных керамических печатных плат и печатных плат с керамической подложкой включает в себя несколько этапов.:
- Подготовка керамической подложки: Керамический материал обрабатывается для формирования подложки желаемой формы и толщины..
- Схемотехника и травление: Рисунки схем разрабатываются и выгравируются на медном слое с использованием методов фотолитографии и травления..
- Сборка и ламинирование: Травленые медные слои соединяются с керамической подложкой., и сборка ламинируется для образования связной структуры..
- Сверление и покрытие: Отверстия сверлятся для размещения компонентов., а поверхности покрыты иммерсионным золотом для обеспечения коррозионной стойкости и электропроводности..
- Окончательный осмотр и тестирование: Готовые печатные платы проверяются на качество и тестируются на соответствие эксплуатационным характеристикам..
Сценарии приложения
Печатная плата со светодиодной керамикой и печатная плата с керамической подложкой идеально подходят для широкого спектра применений высокой мощности., включая:
- Мощное светодиодное освещение: Эти печатные платы могут выдерживать высокие токи и температуры, генерируемые мощными светодиодами., что делает их пригодными для применения в светодиодном освещении, например, в уличных фонарях., промышленное освещение, и автомобильные фары.
- Инверторы солнечной энергии: Высокая теплопроводность керамических печатных плат позволяет им эффективно рассеивать тепло, выделяемое солнечными инверторами., обеспечение надежной и эффективной работы.
- Другая мощная электроника: Эти печатные платы также подходят для других приложений мощной электроники., например, источники питания, контроллеры двигателей, и системы управления батареями.
В заключение, Печатная плата со светодиодной керамикой и печатная плата с керамической подложкой обеспечивают исключительную производительность и надежность., что делает их идеальными для мощных и высокопроизводительных электронных приложений..
