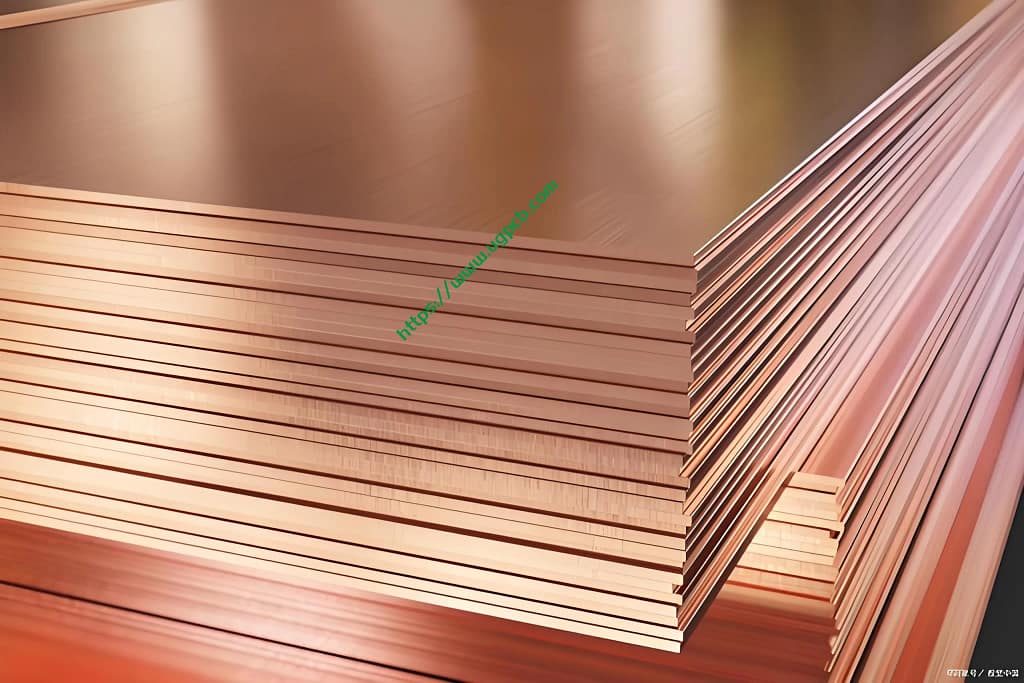

Teflon Woven Glass Fabric Copper-Clad Laminates
Teflon woven glass fabric copper-clad laminates are formulated with varnished glass cloth, препарат, и тефлоновая смола для печатных плат благодаря научной формулировке и строгим технологическим процедурам.. These materials offer several advantages over the F4B series in terms of electrical performance, including a wider range of dielectric constants, low dielectric loss angle tangent, повышенное сопротивление, и более стабильная производительность.
Технические спецификации
Появление
The appearance meets the specification requirements for microwave PCB baseplates specified in National and Military Standards.
Типы
- F4BM220
- F4BM255
- F4BM265
- F4BM300
- F4BM350
Проницаемость
- 2.20
- 2.55
- 2.65
- 3.0
- 3.50
Размеры (мм)
- 300*250
- 350*380
- 440*550
- 500*500
- 460*610
- 600*500
- 840*840
- 840*1200
- 1500*1000
Для особых измерений, customized lamination is available.
Толщина и толерантность (мм)
| Plate Thickness | Толерантность |
|---|---|
| 0.25 | ±0.02～±0.04 |
| 0.5 | |
| 0.8 | |
| 1.0 | |
| 1.5 | ±0.05～±0.07 |
| 2.0 | |
| 3.0 | |
| 4.0 | |
| 5.0 |
Plate thickness includes the copper thickness. Для особых измерений, customized lamination is available.
Механические свойства
Угловатость
| Plate Thickness(мм) | Maximum Angularity mm/mm |
|---|---|
| Оригинальная доска | Single-sided board |
| 0.25～ 0,5 | 0.03 |
| 0.8～ 1.0 | 0.025 |
| 1.5～ 2.0 | 0.020 |
| 3.0～ 5.0 | 0.015 |
Cutting/ Punching Property
- For plates <1мм, отсутствие заусенцев после резки, минимальное расстояние между двумя отверстиями для перфорации составляет 0,55 мм., no separation.
- For plates ≥1mm, отсутствие заусенцев после резки, минимальное расстояние между двумя отверстиями для перфорации составляет 1,10 мм., no separation.
Прочность на очистку
- In normal state: ≥18 Н/см; no bubbling, no separation, and peel strength ≥15 N/cm when in the environment of constant humidity and temperature and kept in the melting solder of 260 градус Цельсия±2 градуса Цельсия для 20 секунды.
Химические свойства
According to different properties of baseplates, the chemical etching method for PCB can be used for the circuit processing, the dielectric properties of materials are not changed and the holes can be metallized.
Электрические свойства
| Names | Условия испытаний | Единица | Технические характеристики |
|---|---|---|---|
| Гравитация | Нормальное состояние | g/cm3 | 2.2～ 2.3 |
| Скорость поглощения воды | Dip in distilled water of 20±2 degree Celsius for 24 часы | % | ≤0,02 |
| Рабочая температура | Камера высокой температуры | градус Цельсия | -50～+260 |
| Коэффициент теплопроводности | Kcal /m .h. градус Цельсия | 0.8 | |
| Коэффициент теплового расширения | Temperature rise of 96 degree Celsius per hour | Coefficient of thermal expansion*1 | ≤5*10^-5 |
| Коэффициент усадки | Two hours in boiling water | % | 0.0002 |
| Сопротивление поверхностной изоляции | 500В Вашингтоне | Нормальное состояние | МОм |
| Постоянная влажность и температура | ≥1*10^3 | ||
| Объемное сопротивление | Нормальное состояние | МОм.см | ≥1*10^6 |
| Постоянная влажность и температура | ≥1*10^5 | ||
| Сопротивление контакта | 500В Вашингтоне | Нормальное состояние | МОм |
| Постоянная влажность и температура | ≥1*10^3 | ||
| Поверхностная диэлектрическая прочность | Нормальное состояние | δ=1 мм(кВ/мм) | ≥1,2 |
| Постоянная влажность и температура | ≥1,1 | ||
| Проницаемость | 10ГХЗ | является | 2.20 |
| 2.55 | |||
| 2.65(± 2%) | |||
| 3.0 | |||
| 3.5 | |||
| Тангенс угла диэлектрических потерь | 10ГХЗ | Tgside | ≤7*10^-4 |
UGPCB has produced Teflon woven glass fabric copper-clad laminates products steadily. If you need them, пожалуйста, свяжитесь с УГКПБ.
