ข้อกำหนดพื้นฐานสำหรับการประดิษฐ์ลายฉลุ

ใน การผลิต SMT กระบวนการ, ความแม่นยำของรูรับแสงลายฉลุเป็นตัวกำหนดคุณภาพการพิมพ์บัดกรีโดยตรง. ตามมาตรฐาน IPC-7525, เราวิเคราะห์พารามิเตอร์ทางวิศวกรรมที่จำเป็น:

รุ่นเมทริกซ์แรงตึงแบบสามมิติ

การใช้สูตรกลศาสตร์วัสดุ:
t = (E ×ΔL)/l
*(โดยที่ e = โมดูลัสของ Young, 200เกรดเฉลี่ยสำหรับสแตนเลส)*

• ความตึงเครียดเริ่มต้น≥40n/cm สำหรับ stencils ใหม่

• เกณฑ์การเปลี่ยน≤32n/cm

• 3× 3 จุดวัดเมทริกซ์ (ดังแสดงในรูป 1)

ข้อมูลเชิงประจักษ์เปิดเผย:

• 12% ลดอัตราการวางบัด

• 0.03การเบี่ยงเบนตำแหน่ง MM เพิ่มขึ้น

หลักการของท่อนำคลื่นสำหรับการออกแบบเครื่องหมาย fiducial

fiducials กึ่งหลอมเหลวที่เต็มไปด้วยอีพ็อกซี่สีดำบรรลุการสะท้อนแสงที่ดีที่สุด (0.3-0.5 ตู้นิรภัย). ผ่านสมการ Fresnel:
r = [(n₁ – n₂)/(n₁ + n₂)]²
*(n₁=1.0 for air, n₂=1.55 for epoxy)*
Theoretical reflectivity: 18.3%, ideal for machine vision systems.

Leadless Component Aperture Design Matrix

Golden Ratio for Standard Chip Components

0603 Packages:

• 0.85mm inner-cut square pads

• Concave depth φ = Y₁/3 = 0.26mm

• Area compensation K=1.1:
  A = π(D₁/2)² = π×(0.86/2)² = 0.58mm²

0805 Packages:

• 1.1mm inner-cut distance

• Concave radius φ = 0.42mm

• 1.46× area magnification factor

Topology Optimization for Special Components

1206 Array Capacitors:

• X-axis offset ΔX=0.1mm

• Aperture reduction coefficient η=0.12

• Final width X₂=X₁-η=0.45mm

This asymmetric design compensates for thermal deformation during reflow, reducing tombstoning by 37%.

Precision Aperture Control Technologies

QFP Bridge Algorithm

0.5mm pitch qfp:

• ความกว้างของสะพานw₁ = 0.2 มม.

• อัตราส่วนส่วนL₁:l₂ = 1:0.7

• รัศมีเนื้อ r = 0.1 มม.

การจำลอง CFD แสดง:

• อัตราการวางจำหน่ายบัดกรีดีขึ้นจาก 82% ถึง 91%

• การเชื่อมโยงข้อบกพร่องลดลงโดย 68%

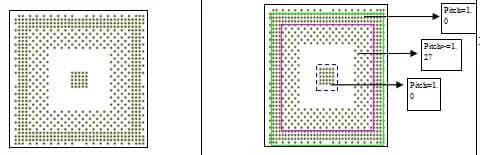

กลยุทธ์การควบคุมการไล่ระดับสี BGA

การควบคุมการไล่ระดับสีสี่ชั้น:

1. ชั้นนอก: φ₁ = 0.42 มม. (อาร์เรย์ที่ผิดปกติ)

2. ชั้นสอง: รักษาφ = 0.42 มม.

3. ชั้นที่สาม: φ₂ = 0.42 มม. (ผ่านการกวาดล้าง)

4. ชั้นใน: φ₁ = 0.42 มม.

อัตราการลดขนาดเส้นผ่าศูนย์กลาง:
d = (f-f₁)/φ = 16%

การคำนวณอัตราส่วนพื้นที่:
อัตราส่วนพื้นที่ = พื้นที่รูรับแสง/พื้นที่ผนัง = 0.42²/(π× 0.42 × 0.13) - 3.1
*(พบกัน IPC 2.5-3.5 ช่วงที่เหมาะสมที่สุด)*

ระบบตรวจสอบวิศวกรรม

การทดสอบความตึงเก้าจุด

3D ข้อกำหนดพิกัด:

• ระยะห่างแกน x = (Stencil Length – 100mm)/2

• ระยะห่างแกน y = (Stencil Width – 80mm)/2

• การกวาดล้างขอบ≥50มม.

เมทริกซ์การตรวจสอบความถูกต้องของรูรับแสง

20 การวัดค่ารูรับแสงแบบสุ่มจะต้องตอบสนอง:

• เบี่ยงเบน x/y ≤± 0.02 มม.

• ข้อผิดพลาดในการหมุน≤0.5°

• แบบฟอร์มความอดทน≤0.03มม.

แนวโน้มการผลิตขั้นสูง

กับ 01005 การยอมรับแพ็คเกจ, การผลิตลายฉลุประสบความสำเร็จ:

• ±1μmความแม่นยำในการตัด

• <3°การควบคุม taper

• RA<0.2ความขรุขระพื้นผิวμm

ระบบที่ขับเคลื่อนด้วย AI:

• การเพิ่มประสิทธิภาพพารามิเตอร์แบบเรียลไทม์

• ± 3% การควบคุมระดับเสียงประสาน

• แอสเซมบลีไมโครพิทที่เชื่อถือได้

บทสรุป

กรอบทางเทคนิคนี้ประกอบไปด้วย 21 พารามิเตอร์ที่สำคัญช่วยเพิ่มผลผลิตแรกผ่าน 15%+ ผ่านการควบคุมความตึงที่ดีที่สุดและการออกแบบการไล่ระดับสี BGA.
