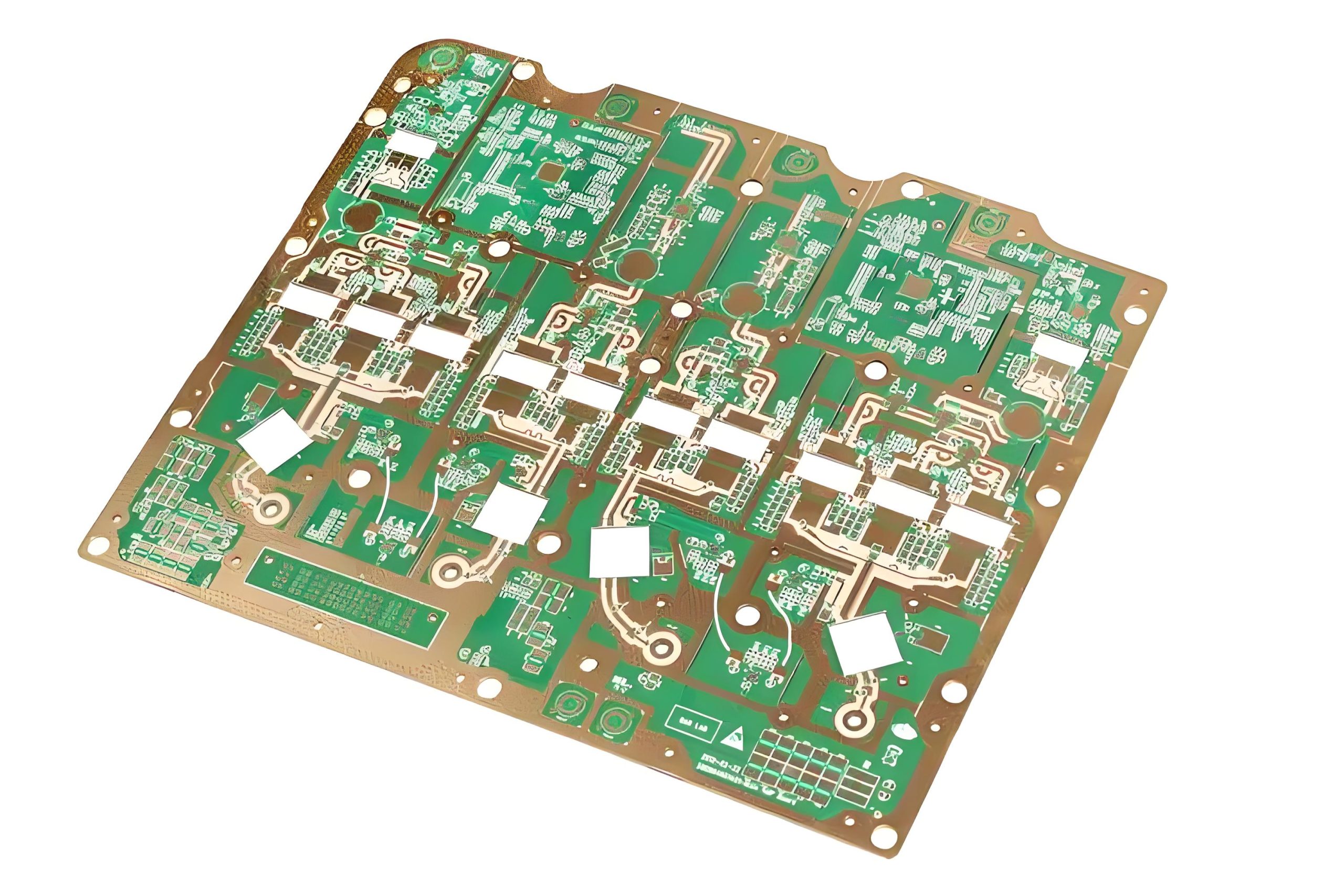

Il PCB ibrido viene solitamente utilizzato nei prodotti serie RF a microonde
Con il rapido sviluppo della tecnologia di comunicazione elettronica, Al fine di ottenere ad alta velocità, trasmissione del segnale ad alta fedeltà, Sempre più PCB RF a microonde vengono utilizzati nelle apparecchiature di comunicazione. I materiali dielettrici utilizzati nei circuiti ibridi ad alta frequenza hanno eccellenti proprietà elettriche e una buona stabilità chimica, che sono mostrati principalmente nei seguenti quattro aspetti.
1. Il PCB ibrido ha le caratteristiche della perdita di trasmissione per piccoli segnali, breve tempo di ritardo della trasmissione, e distorsione della trasmissione dei piccoli segnali.
2. Eccellenti proprietà dielettriche (si riferisce principalmente a DK costante dielettrico relativo basso, fattore di perdita dielettrica a basso contenuto di df). Inoltre, le proprietà dielettriche (DK, Df) rimanere stabile sotto i cambiamenti ambientali della frequenza, umidità, e temperatura.
3. Controllo dell'impedenza caratteristica ad alta precisione.
4. Il PCB ibrido ha un'eccellente resistenza al calore (Tg), Processobilità, e adattabilità.
Il PCB ibrido ad alta frequenza a microonde è ampiamente utilizzato in un'antenna wireless, stazione base che riceve l'antenna, amplificatore di potenza, Sistema radar, Sistema di navigazione, e altre attrezzature di comunicazione.
Basato su uno o più fattori di risparmio sui costi, Migliorare la forza di flessione, e controllo delle interferenze elettromagnetiche, È necessario utilizzare un foglio semi-creato ad alta frequenza con fluidità a bassa resina e substrato FR-4 con superficie media liscia nel design laminato di laminato composito ad alta frequenza. In questo caso, Esiste un grande rischio per il controllo di legame dei prodotti nel processo di urgente.
Metodo e caratteristiche di produzione e caratteristiche PCB Hybrid PCB ad alta frequenza Microonde Metodo e caratteristiche
1. Una sorta di struttura in laminato composito a profondità ibrida ad alta frequenza PCB, Il PCB ibrido ad alta frequenza include il livello di rame L1( foglio ad alta frequenza), L2 strato di rame( Foglio pp), L3 strato di rame( substrato di resina epossidica), e L4 strato di rame a sua volta; I fori di slot con le stesse dimensioni sono disposti nella stessa posizione sulla L2, L3 e L4 Layer di rame; Lo strato di rame L4 è disposto dai tre interni in un tampone materiale, La piastra in acciaio e la carta kraft sono accatastate successivamente dall'esterno all'esterno; foglio di alluminio, La piastra in acciaio e la carta kraft sono successivamente impilate sullo strato di rame L1 dall'interno all'esterno.
2. Secondo la prima funzione, Il materiale tampone a tre in uno è un materiale tampone inserito tra due membrane di rilascio.
3. Secondo la prima funzione, La struttura laminata della piastra di miscelazione profonda controllata ad alta frequenza è caratterizzata dal fatto che il materiale del foglio ad alta frequenza è un substrato di politetrafluoroetilene.
Le caratteristiche di espansione e restringimento del laminato composito PCB ibrido ad alta frequenza sono diverse da quelle del normale substrato di resina epossidica, Quindi è difficile controllare la curvatura e il restringimento della piastra, e il metodo di elaborazione per lo slot prima e quindi la pressione causerà il problema della depressione della lamiera. Tre materiale tampone in un tampone è impostato su un lato della scanalatura, e il materiale tampone può essere riempito nel foro di slot durante la pressione, in modo da evitare il problema della depressione. La carta kraft è impostata su entrambi i lati della scheda per attutire il trasferimento di calore dell'uniforme di pressione e bilanciamento, Impostare la piastra in acciaio per garantire una conduzione di calore uniforme nella pressione, Rendi la pressa piatta, Effettuare l'equilibrio termico e pressione durante la pressione, in modo da controllare meglio la curvatura della scheda, l'espansione e la contrazione.
Con il rapido sviluppo della tecnologia di comunicazione 5G, È necessaria più frequenza elevata per le apparecchiature di comunicazione. Esistono vari tipi di PCB ibridi ad alta frequenza a microonde sul mercato. La tecnologia di produzione di questi PCB ibridi ad alta frequenza a microonde pone anche requisiti più elevati. Con più di 10 anni di elaborazione professionale UGPCB, Possiamo fornire servizi di produzione ibridi multistrato ibridi, Ha tutte le apparecchiature richieste per l'intero processo di produzione di PCB ibrido multistrato, conforme al sistema di gestione della standardizzazione internazionale ISO9001-2000, e ha superato IATF16949 e ISO 14001 Certificazione del sistema. I suoi prodotti hanno superato la certificazione UL, e rispettare gli standard IPC-A-600G e IPC-6012A. Può fornire alta qualità, alta stabilità, Alta adattabilità dei campioni PCB ibridi ad alta frequenza a microonde e servizi batch.
