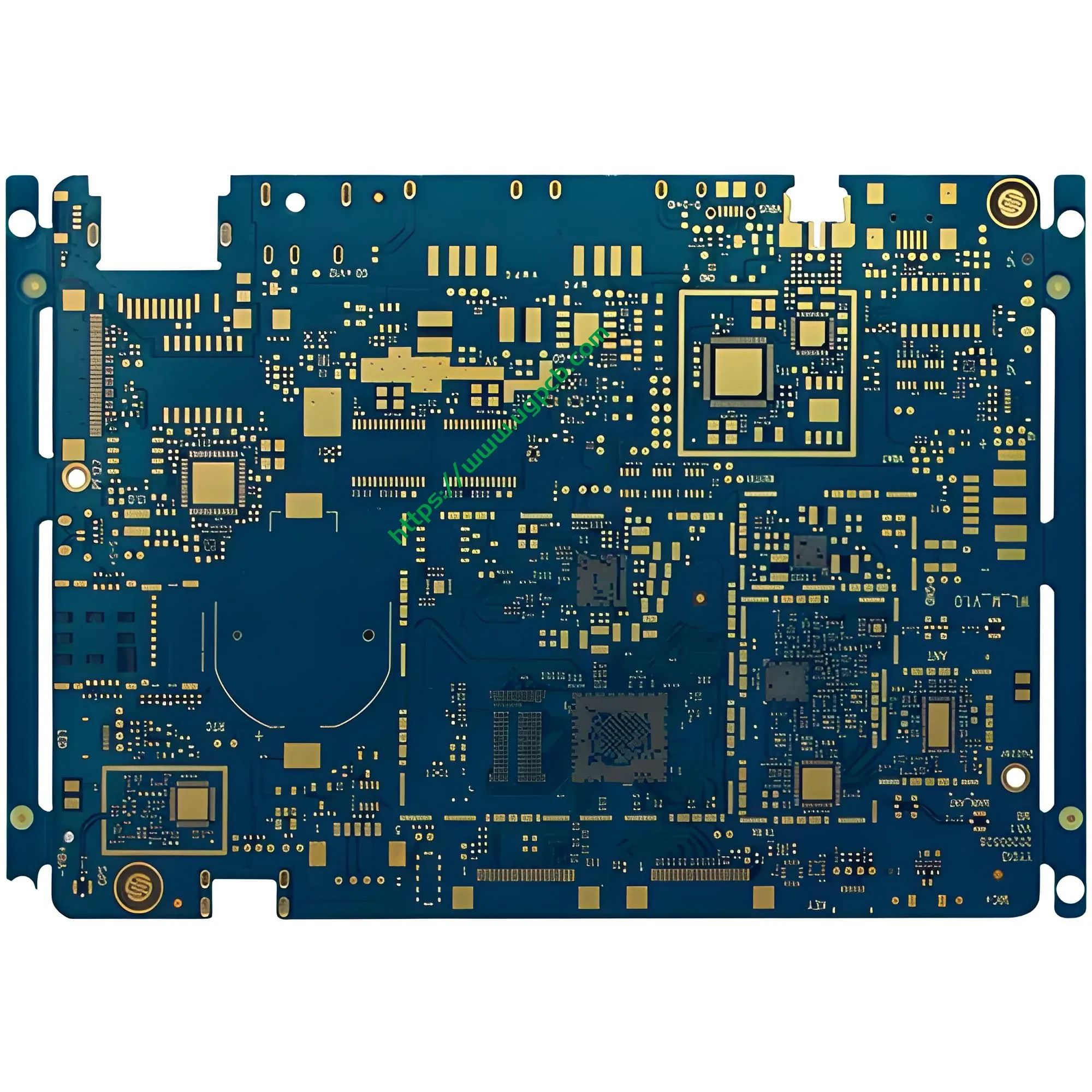

Circuito stampato multistrato(PCB) Fabbricazione

Nome: PCB multistrato

Materiale: KB6061, S1141, S1000, IT180

Strato: 4Strato - 48Layer Multilayer PCB

Solder Mask Color: Green/White/Blue/Red

Colore dello schermo di seta: White/Black

Spessore finito: 0.3mm - 6.0mm

Spessore del rame: 0.5-6OZ

Trattamento superficiale: Immersione Gold/OSP/HASL

Traccia minima: 3mil(0.75mm)

Spazio min: 3mil(0.75mm)

Applicazione: Elettronica di consumo

  • Dettagli del prodotto

Definizione di PCB multistrato

Un PCB multistrato è un circuito con più di due strati. A differenza dei PCB a doppia faccia, che hanno solo due strati di materiale conduttivo, tutti i PCB multistrato devono avere almeno tre strati di materiale conduttivo sepolto al centro del materiale.

Struttura del PCB multistrato

Combinazione di diversi strati

Come suggerisce il nome, un PCB multistrato è una combinazione di diversi strati. Un PCB a singola faccia e un PCB a doppia faccia si combinano per formare un PCB dal design complesso. I PCB multistrato aumentano il numero di strati e quindi aumentano l'area disponibile per il routing. Queste schede sono realizzate combinando PCB a due strati e separandoli con materiali isolanti come i dielettrici.

Conductive Layers and Insulating Materials

Gli strati conduttivi tra i materiali isolanti sono almeno tre, e possiamo incorporare fino a cento strati secondo necessità. Trattiamo i PCB multistrato come PCB rigidi perché è difficile produrre PCB multistrato flessibili. La maggior parte dei nostri comuni PCB multistrato sono costituiti da 4 A 8 strati. Gli smartphone possono contenere fino a 12 livelli in base alla complessità dell'applicazione. Manufacturers prefer even-numbered layers to odd-numbered layers because laminating odd-numbered layers can make circuits overly complex and problematic, and high cost is also a factor.

Vantaggi del PCB multistrato

I PCB multistrato presentano alcuni vantaggi rispetto ai PCB a strato singolo o doppio. Hanno densità più elevate, consentendo una maggiore funzionalità, capacità e velocità. La schermatura elettromagnetica è più semplice se i piani di alimentazione e di terra sono posizionati correttamente. Non è richiesto alcun cablaggio esteso, quindi è leggero. Riducono le dimensioni e aiutano a risparmiare spazio. Sono più flessibili rispetto ad altri tipi di PCB.

Applicazioni del PCB multistrato

I PCB multistrato hanno molte applicazioni. Questi includono:

  • Computer
  • Fiber optic receiver
  • Data storage
  • Signal transmission
  • Mobile phone transmission
  • Cell Phone Repeater
  • GPS technology
  • Industrial control
  • Satellite system
  • Handheld devices
  • Test equipment
  • X-ray equipment
  • Heart monitor
  • Cat scanning technology
  • Atomic accelerator
  • Central fire alarm system
  • Fiber optic receiver
  • Nuclear detection system
  • Space detection equipment
  • Weather analysis

Our Services

We are a professional PCBA one-stop assembly factory. UGPCB supports Multilayer PCB business. Welcome to place an order.
