متقدم 6 طبقة 1 + N + 1 ثنائي الفينيل متعدد الكلور للهاتف المحمول | 0.8مم الشركة المصنعة للوحة HDI

فهم 6 طبقات 1 + N + 1 PCB للهاتف المحمول

نظرة عامة على المنتج

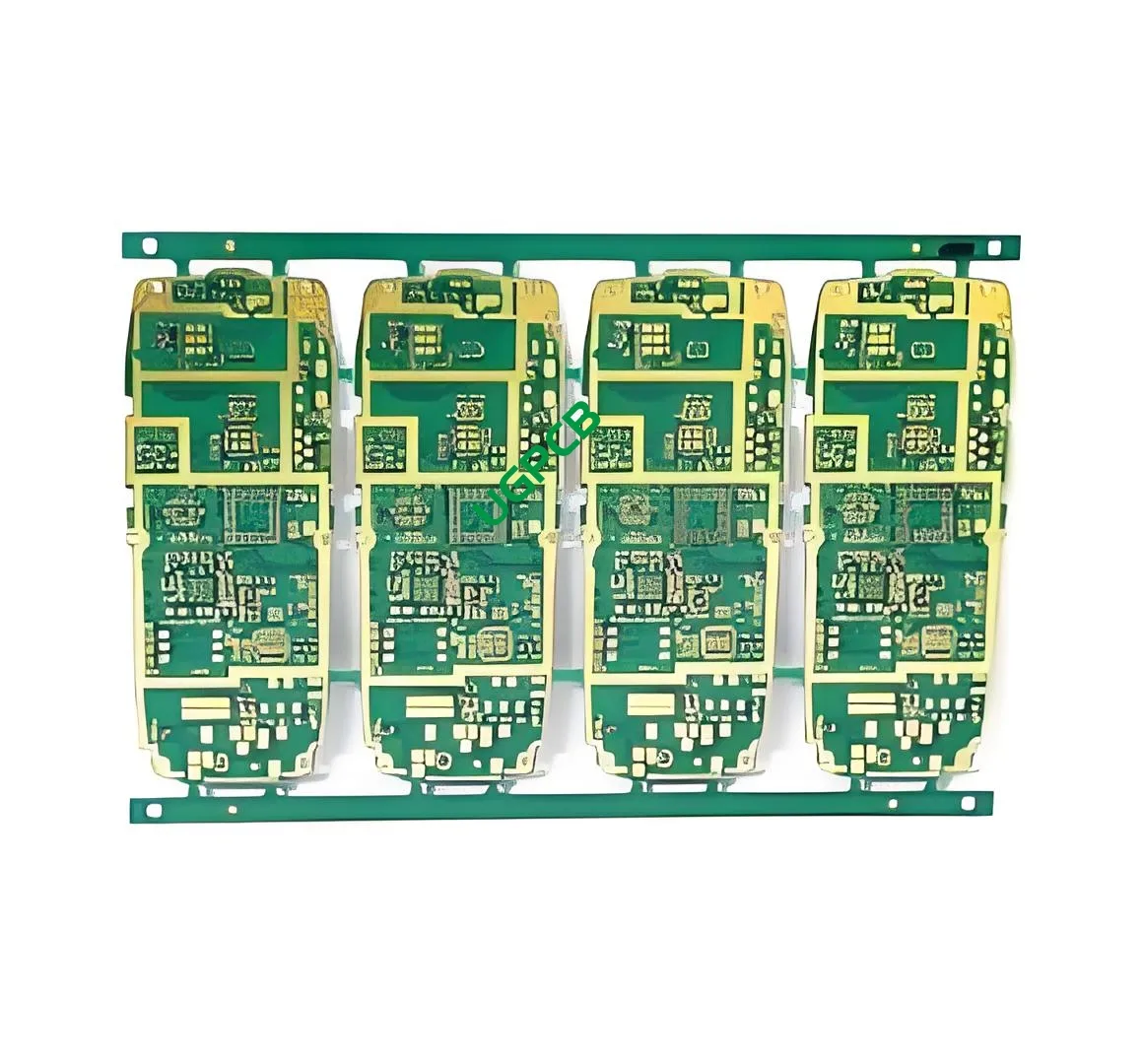

تمثل لوحة PCB للهاتف المحمول المكونة من 6 طبقات 1+N+1 مكونًا إلكترونيًا متقدمًا مصممًا للتكامل مع الأجهزة المحمولة الحديثة. هذا ثنائي الفينيل متعدد الكلور يتميز ببنيته المتعددة الطبقات, توفير التوازن بين الوظائف والاكتناز الضروري للهواتف الذكية المعاصرة.

تعريف

لوحة الدوائر المطبوعة (ثنائي الفينيل متعدد الكلور) هو عنصر أساسي في الأجهزة الإلكترونية, تعمل كمنصة تربط المكونات الكهربائية المختلفة. على المدى “6الطبقات 1+ن+1” يشير إلى تكوين محدد داخل ثنائي الفينيل متعدد الكلور, مما يدل على أنه يتكون من ست طبقات, مع الطبقات الخارجية المخصصة لآثار الإشارة, طائرات الطاقة/الأرضية, أو مزيج منها, تعزيز الأداء الكهربائي وتقليل تداخل الإشارة.

متطلبات التصميم

يتطلب تصميم ثنائي الفينيل متعدد الكلور للهاتف المحمول المكون من 6 طبقات 1+N+1 الالتزام بمعايير صارمة:

• مادة: S1000-2, تم اختياره لاستقراره الحراري الممتاز وقوته الميكانيكية.
• سماكة: يضمن السُمك النهائي الذي يبلغ 0.8 مم التوافق مع ملفات تعريف الجهاز الرفيعة.
• سمك النحاس: يختلف بين 0.5 أونصة داخلية وخارجية 1 أونصة لإدارة تبديد الحرارة وقدرة الحمل الحالية.
• المعالجة السطحية: يشتمل على Immersion Gold وOSP (مادة حافظة عضوية قابلة للحام) لتعزيز قابلية اللحام والحماية من التآكل.

مبدأ العمل

في جوهرها, يسهل PCB تدفق الإشارات الكهربائية بين المكونات. بتصميم متعدد الطبقات مثل الـ 6 طبقات 1+N+1, يتم الحفاظ على سلامة الإشارة من خلال تكديس الطبقة الدقيقة, حيث يمكن أن تتخلل المستويات الأرضية بين طبقات الإشارة لتقليل التداخل الكهرومغناطيسي (emi).

التطبيقات & تصنيف

مصممة في المقام الأول للهواتف المحمولة, تعتبر مركبات ثنائي الفينيل متعدد الكلور هذه مناسبة أيضًا للأجهزة الإلكترونية المحمولة الأخرى التي تتطلب حلول توصيل عالية الكثافة. يتم تصنيفها على أساس عدد طبقاتها, خصائص المواد, وحالات الاستخدام المقصودة, مما يجعلها متعددة الاستخدامات ولكنها متخصصة في تكنولوجيا الهاتف المحمول.

تكوين المواد

مصنوعة من S1000-2, صفائح من القماش الزجاجي من راتنجات الإيبوكسي ذات درجة الحرارة العالية, يوفر هذا ثنائي الفينيل متعدد الكلور ثباتًا فائقًا للأبعاد ومتانة تحت الضغط الحراري, حاسمة بالنسبة للأجهزة التي تخضع لظروف بيئية مختلفة.

ميزات الأداء

• سلامة الإشارة: يحافظ على نقل واضح للإشارات حتى عند الترددات العالية بفضل ترتيب الطبقة الأمثل.
• تبديد الحرارة: إدارة فعالة للحرارة بفضل اختلافات سُمك النحاس واختيار المواد.
• مقاومة التآكل: تعزيز طول العمر من خلال المعالجة السطحية بالذهب والمعالجة السطحية لـ OSP.

التخطيط الهيكلي

يتكون هيكل ثنائي الفينيل متعدد الكلور من ست طبقات, تم ترتيبها بشكل استراتيجي لتحسين استخدام المساحة والأداء الكهربائي. ال “1+ن+1” يتضمن التكوين المرونة في تعيين الأدوار لكل طبقة, تتضمن عادةً طبقات إشارة محصورة بين مستويات الطاقة/الأرض.

الخصائص الرئيسية

• عامل الشكل النحيف: بسمك 0.8 ملم فقط, وهو يدعم تصاميم الأجهزة الأنيقة.
• التوصيل البيني عالي الكثافة: يدعم الدوائر المعقدة ذات عرض أثر دقيق ومسافة 3 مل/3 مل.
• البناء القوي: يضمن المتانة والموثوقية في البيئات المتنقلة الصعبة.

عملية الإنتاج

يتضمن التصنيع عدة مراحل:

1. إعداد المواد: اختيار الركيزة المتميزة S1000-2.
2. النقش: إنشاء أنماط دوائر دقيقة باستخدام عمليات الحفر الكيميائي.
3. طبقة التصفيح: ربط الطبقات الفردية معًا تحت ضغط ودرجة حرارة يمكن التحكم فيهما.
4. تصفيح: تطبيق طبقات النحاس لإنشاء مسارات موصلة.
5. المعالجة السطحية: تطبيق Immersion Gold وOSP للحماية وتحسين قابلية اللحام.
6. ضبط الجودة: فحص واختبار صارم لضمان الالتزام بالمواصفات.

استخدام سيناريوهات الحالة

مثالية للهواتف المحمولة عالية الأداء, إن PCB للهاتف المحمول المكون من 6 طبقات 1 + N + 1 قابل للتطبيق أيضًا:

• هواتف ذكية متقدمة ذات تصميمات دوائر معقدة.
• الأجهزة التي تتطلب التصغير دون المساس بالوظائف.
• التطبيقات التي تحتاج إلى نقل إشارة موثوق وإدارة حرارية ضمن مساحات صغيرة.

في ملخص, تبرز لوحة PCB للهاتف المحمول المكونة من 6 طبقات 1+N+1 كحل متطور مصمم خصيصًا لتلبية متطلبات الأجهزة الإلكترونية المحمولة الحديثة, تقديم اتصال لا مثيل له, متانة, والأداء ضمن عامل الشكل البسيط.
