في اتصالات 5G, رادار الميكروويف, ونقل البيانات بسرعة عالية, تحدد سلامة الإشارة وسرعة الإرسال مدى نجاح الجهاز. معيار مواد ثنائي الفينيل متعدد الكلور مثل FR4 غالبا ما يسبب توهين الإشارة عند الترددات العالية بسبب فقدان العزل الكهربائي. لهذه التطبيقات الصعبة, أنت بحاجة إلى لوحة دوائر تحتوي على “وسط ذهبي”—تفلون ثنائي الفينيل متعدد الكلور. كمحترف الشركة المصنعة لثنائي الفينيل متعدد الكلور, توفر UGPCB مركبات ثنائي الفينيل متعدد الكلور عالية الدقة من التيفلون 2 طبقات ل 34 طبقات باستخدام عمليات الإنتاج المتقدمة.

ما هو تفلون ثنائي الفينيل متعدد الكلور?

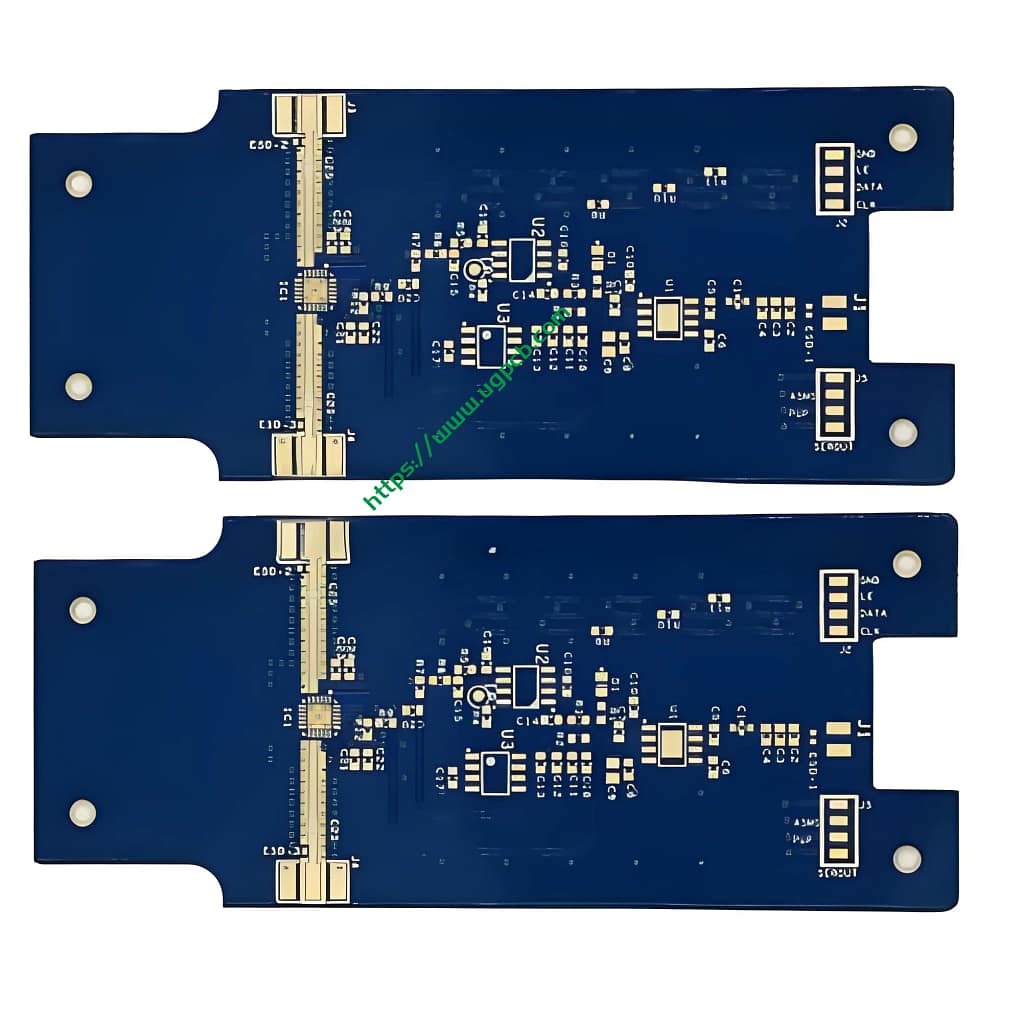

تفلون ثنائي الفينيل متعدد الكلور يشير إلى لوحات الدوائر المطبوعة مصنوعة من مادة البولي تترافلوروإيثيلين (PTFE, المعروف باسم تفلون) مادة صفح. بسبب خواصه الكيميائية والكهربائية المستقرة للغاية, تعمل هذه المادة بشكل مثالي في المعدات الإلكترونية عالية التردد حيث يكون أداء التردد أمرًا بالغ الأهمية.

المواد الأساسية ومعايير الأداء

يأتي أداء التردد العالي الاستثنائي للتفلون من خصائصه الفيزيائية والكهربائية الفريدة. تقوم شركة UGPCB بتصنيع مركبات ثنائي الفينيل متعدد الكلور من مادة التيفلون بهذه المواصفات الأساسية:

• ثابت العزل الكهربائي (DK): 2.0 – 3.5. يضمن هذا Dk المنخفض انتشارًا سريعًا للإشارة بقيم مستقرة عبر نطاقات تردد واسعة.

• عامل التبديد (ص): منخفضة للغاية (عادة أدناه 0.002). يقيس Df فقدان الإشارة - القيم المنخفضة تعني سلامة الإشارة بشكل أفضل. يفرض UGPCB فحصًا صارمًا للمواد الواردة Dk/Df لضمان الأداء عالي التردد.

• طبقات: 2 طبقات – 34 طبقات. سواء كنت بحاجة إلى لوحات بسيطة مزدوجة الجوانب أو لوحات PCB معقدة متعددة الطبقات مكونة من 34 طبقة, تقدم عمليات التصفيح الاحترافية لدى UGPCB.

• سمك المجلس: 0.1مم – 12مم, تلبية متطلبات الطاقة والهيكلية المتنوعة.

• سمك النحاس: النحاس الأساسي 0.5أوقية, سمك النحاس النهائي 1أوقية, موازنة القدرة الحالية مع دقة الخط.

• الانتهاء من السطح: الغمر الذهب أو ISIG. تدعم هذه التشطيبات المسطحة تأثير الجلد الناتج عن الإشارات عالية التردد وتقلل من الخسارة.

التصنيف العلمي

• بواسطة المواد الأساسية: المواد المتخصصة ثنائي الفينيل متعدد الكلور (فئة الراتنج العضوي – على أساس PTFE)

• حسب التردد: ثنائي الفينيل متعدد الكلور للميكروويف عالي التردد

• حسب الهيكل: متعدد الطبقات جامدة ثنائي الفينيل متعدد الكلور (بما في ذلك الإنشاءات الهجينة)

• عن طريق التطبيق: لوحة دوائر الترددات اللاسلكية/الميكروويف

مبدأ العمل ونقاط التصميم الرئيسية

في دوائر الميكروويف عالية التردد, تصبح الأطوال الموجية للإشارة قصيرة للغاية أثناء الإرسال. تفلون ثنائي الفينيل متعدد الكلور يعمل باستخدام ثابت العزل الكهربائي المنخفض للغاية وفقدانه لحصر الموجات الكهرومغناطيسية ضمن آثار يتم التحكم فيها بدقة في المعاوقة (عادة 50 أو 75 أوم), التقليل من الانعكاس والتوهين.

اعتبارات التصميم الرئيسية

هناك عاملان مهمان للغاية عند تصميم UGPCB Teflon PCBs:

1. دقة خط الترددات اللاسلكية العالية: تتطلب الآثار عالية التردد مثل خطوط تغذية الهوائي والشرائط الدقيقة تحكمًا صارمًا في العرض والتباعد. الأخطاء الصغيرة تسبب عدم تطابق المعاوقة. يستخدم UGPCB النقش عالي الدقة لضمان تكوين خط التردد اللاسلكي بشكل دقيق.

2. اختيار المواد Dk/Df: اختر المواد ذات قيم Dk التي تتوافق مع تردد التشغيل الخاص بك. يساعدك UGPCB على تحديد المواد مثل سلسلة Rogers أو Taconic والتحقق منها.

تصنيف المنتج وهيكله

يتم تصنيف مركبات ثنائي الفينيل متعدد الكلور التيفلون حسب الهيكل ومجموعة المواد:

1. تفلون ثنائي الفينيل متعدد الكلور النقي: مصنوعة بالكامل من شرائح PTFE. توفر هذه أقصى قدر من الاستقرار ولكنها تكلف أكثر. بسبب طبيعة PTFE الناعمة, غالبًا ما يحتاجون إلى تركيبات خاصة.

2. الهجين تفلون ثنائي الفينيل متعدد الكلور: لتحقيق التوازن بين التكلفة والقوة الميكانيكية, هيكل هجين من التيفلون+FR4 يعمل بشكل جيد. تستخدم الطبقات عالية التردد التيفلون بينما تستخدم الطبقات الأخرى FR4. وهذا يتطلب تصفيحًا متقدمًا ليتناسب مع معاملات التمدد الحراري المختلفة. تتمتع شركة UGPCB بخبرة واسعة في مجال التصفيح الهجين.

عملية إنتاج UGPCB ومراقبة الجودة

تتطلب مركبات ثنائي الفينيل متعدد الكلور ذات الجودة العالية رقابة صارمة على العمليات:

1. المعالجة المسبقة: تتطلب الطاقة السطحية المنخفضة للتفلون معالجة البلازما أو نفثالين الصوديوم قبل الحفر لتعزيز التصاق النحاس عبر الثقوب.

2. حفر: تتطلب نعومة PTFE ومحتوى الزجاج معلمات حفر مختلفة عن FR4. نحن نستخدم قطعًا متخصصة لمنع النتوءات والجدران الخشنة.

3. تصفيح: بعد التنشيط الخاص, تحقق جدران الفتحات وصلات نحاسية قوية.

4. نقل النمط: تضمن المحاذاة والتعرض عالي الدقة في ظروف غرف الأبحاث دقة خط التردد اللاسلكي.

5. النقش: نحن نتحكم بشكل صارم في النقش الجانبي للحفاظ على أثر مستطيل, حاسمة لمقاومة عالية التردد.

6. فحص الجودة: تخضع المنتجات النهائية للفحص البصري IPC-A-600 100% الاختبار الكهربائي, مقابلة IPC6012 الفئة الثانية أو الفئة الثالثة متطلبات.

التطبيقات الأولية

مع خصائص الميكروويف ممتازة, تخدم مركبات UGPCB Teflon PCBs هذه المجالات:

• البنية التحتية للاتصالات: مضخمات الطاقة, أنظمة الهوائي

• الاتصالات عبر الأقمار الصناعية: إل إن بي, وحدات المستجيب

• رادار السيارات: 77رادار الموجات المليمترية جيجا هرتز, أنظمة تجنب الاصطدام

• الفضاء & الدفاع: معدات الملاحة, التدابير المضادة الإلكترونية

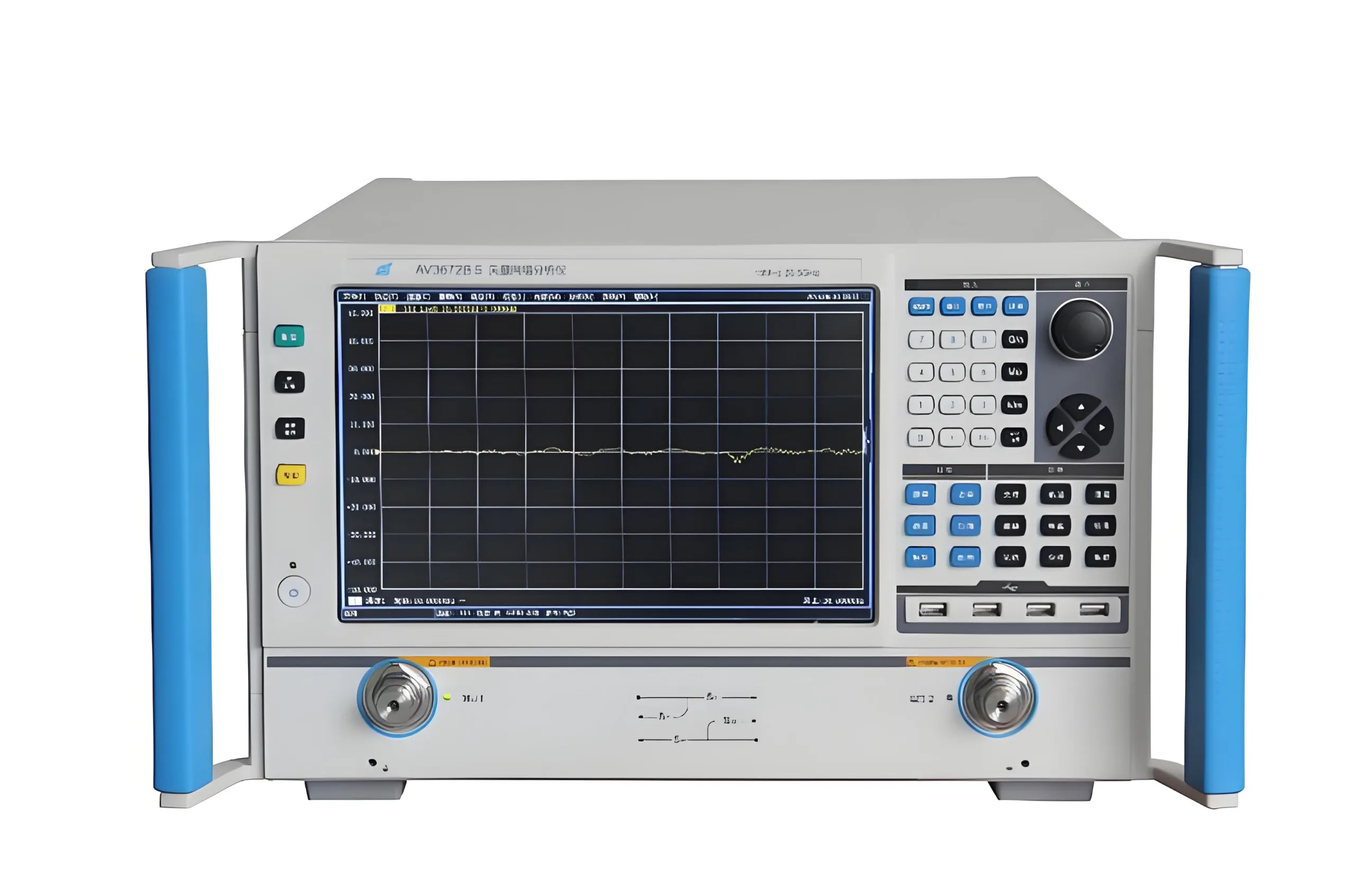

• أدوات الاختبار: محللي الشبكات, تحقيقات عالية التردد, تركيبات الاختبار

لماذا تختار UGPCB لمركبات ثنائي الفينيل متعدد الكلور التيفلون?

1. خبرة عالية التردد: نحن نفهم تأثيرات Dk/Df على الإشارات. نحن نتحكم في كل شيء بدءًا من اختيار المواد وحتى الإنتاج.

2. قدرة عالية متعددة الطبقات: نحن نتعامل مع ما يصل إلى 34 طبقات من التيفلون والإنشاءات الهجينة للتصاميم المعقدة.

3. التركيز الدقيق: نحن متخصصون في خطوط الترددات اللاسلكية عالية الدقة مع مقاومة مقاومة تصل إلى ±5% أو أكثر.

4. شهادة الجودة: نحن نتبع بدقة معايير IPC6012 Class II/III, توفير ضمان جودة موثوق.

اتخذ إجراءً اليوم

تبدأ معدات الميكروويف الرائعة بالشيء الرائع تفلون ثنائي الفينيل متعدد الكلور. إذا كنت بحاجة مستقرة, موثوق, حلول ثنائي الفينيل متعدد الكلور عالية الأداء للتطبيقات عالية التردد, UGPCB هو شريكك الموثوق به.

لا تدع القيود المادية تقيد إمكانيات التصميم الخاص بك.

[أرسل ملفات تصميم PCB الخاصة بك (جربر) والمتطلبات. احصل على عرض أسعار احترافي وتحليل لسوق دبي المالي من UGPCB اليوم!]
