سلسلة روجرز AD300: مواد PCB عالية التردد لتطبيقات الهوائي
نظرة عامة على سلسلة روجرز AD300
تعتبر سلسلة Rogers AD300 بمثابة شهادة على لوحات الدوائر المطبوعة المتقدمة عالية التردد (UGPCB) مواد مصممة خصيصًا لتطبيقات الهوائي. تمزج هذه المواد ببراعة راتنجات الفلوروبوليمر, حشوات سيراميك مختارة بعناية, وهياكل دعم قوية من الألياف الزجاجية. ينتج عن هذا المزيج مجموعة من الشرائح العازلة التي تتميز بأقل قدر من الخسارة, مرونة ميكانيكية استثنائية, ثوابت عازلة متسقة, وقمع التشكيل البيني السلبي (إدارة المعلومات الشخصية) المستويات.
التحليل المقارن: روجرز AD300D مقابل. AD300C
يكمن الاختلاف الرئيسي بين Rogers AD300D وAD300C في ثوابت العزل الكهربائي والسمك الاسمي لكل منهما.. AD300A, كونه منتج من الجيل الثاني, يقدم اختلافات في عامل التبديد (مدافع), معامل التمدد الحراري (CTE), ومعامل درجة الحرارة لثابت العزل الكهربائي (تكدك) مقارنة مع سابقتها, AD300C. يتم توضيح مقارنة الميزات التفصيلية أدناه:
ميزات المنتج الرئيسية
- التحكم الدقيق في العزل الكهربائي: مع ثوابت عازلة تسيطر عليها بإحكام (AD250C ± 0.04, AD255C, AD260A ± 0.04), تضمن هذه المواد انتشار الإشارة بشكل يمكن التنبؤ به.

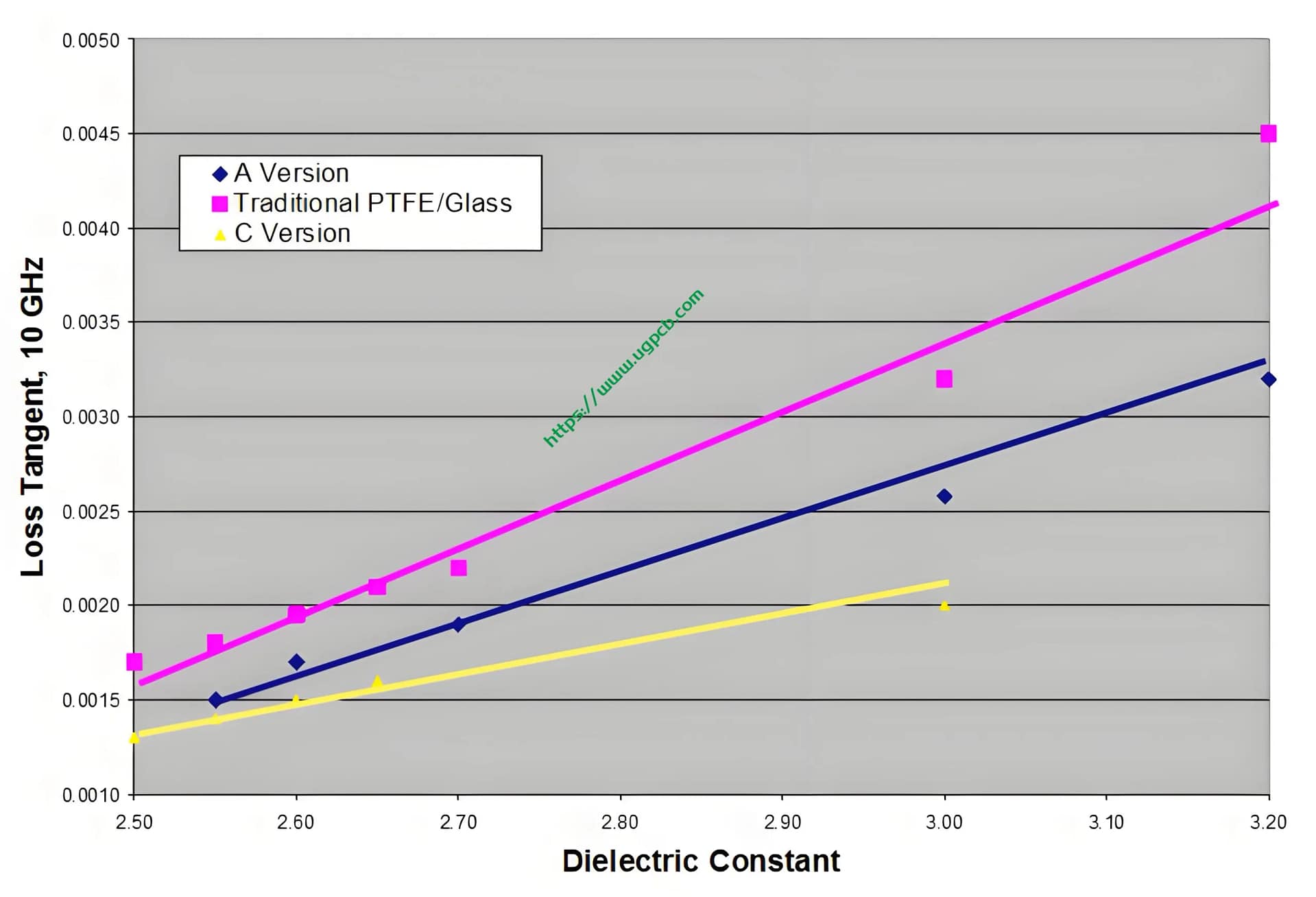

- الحد الأدنى من الخسارة في ترددات الاتصال: ظل خسارة منخفضة مثيرة للإعجاب 0.0014 عند 10 جيجا هرتز يقلل من توهين الإشارة.
- تعزيز الموصلية الحرارية: متفوقة على مركبات PTFE/الألياف الزجاجية التقليدية, تسهيل تبديد الحرارة بكفاءة.
- التردد الواسع واستقرار درجة الحرارة: يحافظ على خصائص عازلة متسقة عبر نطاق تشغيلي واسع.
- رقائق نحاسية عالية القوة للتقشير: توفر كل من الرقائق النحاسية المعالجة العكسية وسلسلة im التصاقًا استثنائيًا, مناسبة لعمليات التصنيع التقليدية.
مزايا سلسلة روجرز AD300
- أداء هوائي موحد: يضمن الاتساق العالي في خصائص الهوائي.
- انخفاض فقدان الإدراج & كفاءة عالية: يعزز تقليل فقدان الإشارة وزيادة كفاءة الهوائي.
- زيادة القدرة على التعامل مع الطاقة: يدعم كثافة طاقة أعلى دون المساس بالأداء.
- أداء الفرقة مستقرة: يبقى غير متأثر بالظروف الجوية, ضمان الموثوقية.
- قيم PIM منخفضة للغاية: منخفضة مثل -165 ديسيبل, ضمان الحد الأدنى من تدخل الإشارة.
التطبيقات النموذجية
- المحطة الأساسية & شبكات تغذية الهوائي الموزعة: مثالية لمتطلبات البنية التحتية للاتصالات الصعبة.
- الهوائيات التجارية: مناسبة لاحتياجات الاتصالات التجارية المتنوعة.
- البث الصوتي الرقمي (ربت): يضمن نقل صوتي واضح وفعال.
- هوائيات التصحيح: يدعم التطبيقات في GNSS, نظام تحديد المواقع, وأنظمة SDAR.
