4-PCB elettronico a livello automobilistico: Una guida completa
The 4-Layer Automotive Electronic PCB is a critical component in modern vehicles, designed to meet the rigorous demands of automotive electronics. This guide provides an in-depth look at this essential product, covering its definition, requisiti di progettazione, principi di funzionamento, applicazioni, classificazioni, materiali, prestazione, struttura, caratteristiche, processo di produzione, e scenari di utilizzo.
What is a 4-Layer Automotive Electronic PCB?
Definizione

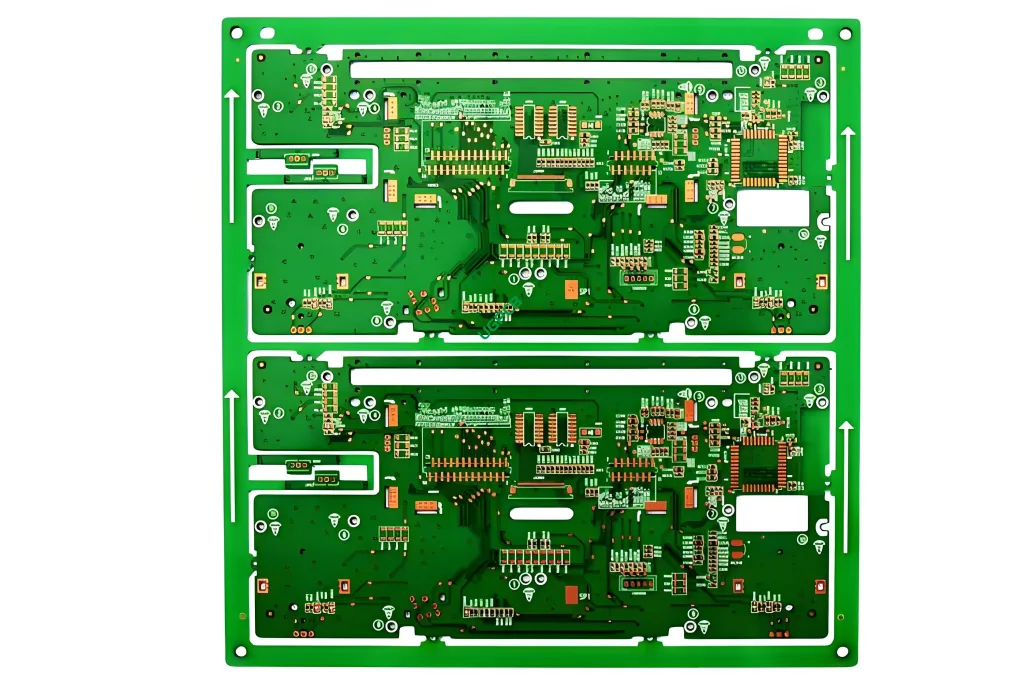

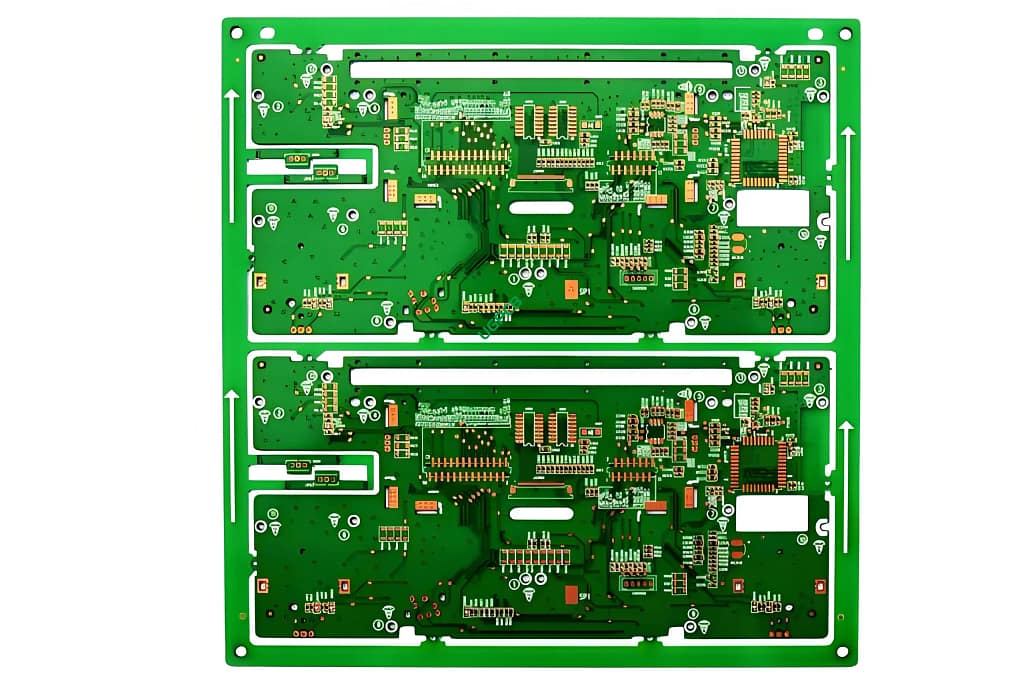

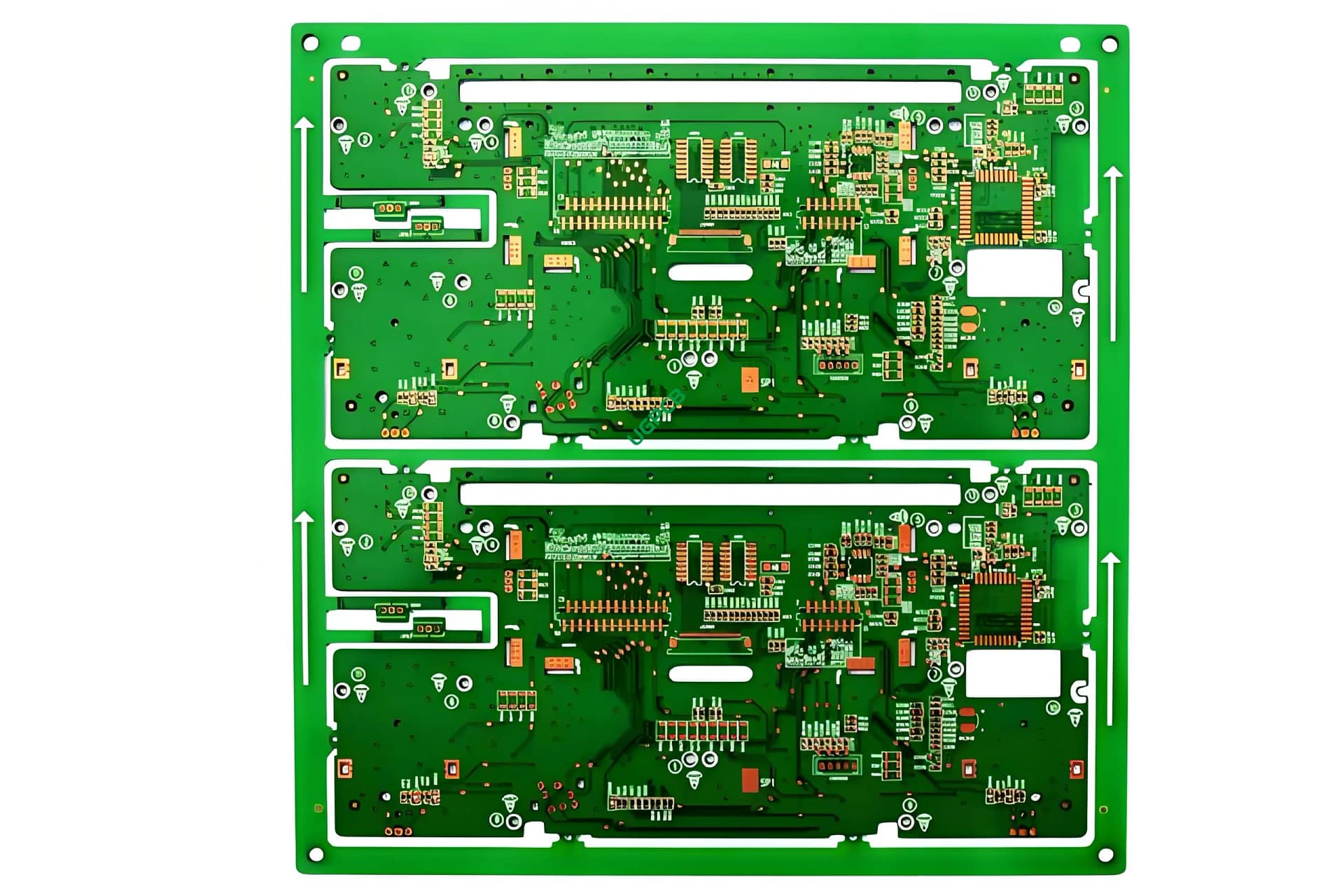

A 4-Layer Automotive Electronic PCB is a multilayered printed circuit board specifically engineered for use in automotive applications. It integrates various electronic components and facilitates their interconnection, ensuring reliable and efficient operation in vehicles.
Requisiti di progettazione
Designing a 4-Layer Automotive Electronic PCB involves several key considerations:
- Conta dei strati: Four layers provide sufficient complexity to handle advanced automotive electronics.
- Materiale: Made from Shengyi FR4, un materiale ignifugo di alta qualità noto per la sua durata e affidabilità.
- Spessore del rame: Lo spessore del rame è 1 oz, che garantisce una buona conduttività elettrica e dissipazione del calore.
- Trattamento superficiale: Il trattamento con oro per immersione migliora la conduttività e la resistenza alla corrosione del PCB.
- Traccia/spazio minimo: Con una traccia e uno spazio minimo di 4mil(0.1mm), consente progetti di circuiti complessi.
Come funziona?
La scheda madre funziona integrando la CPU con vari dispositivi periferici come i sensori, attuatori, e moduli di comunicazione. Elabora i dati provenienti da questi dispositivi ed esegue comandi per controllare le azioni del robot. Il trattamento superficiale dorato ad immersione esalta le connessioni elettriche, Garantire prestazioni affidabili.
Applicazioni

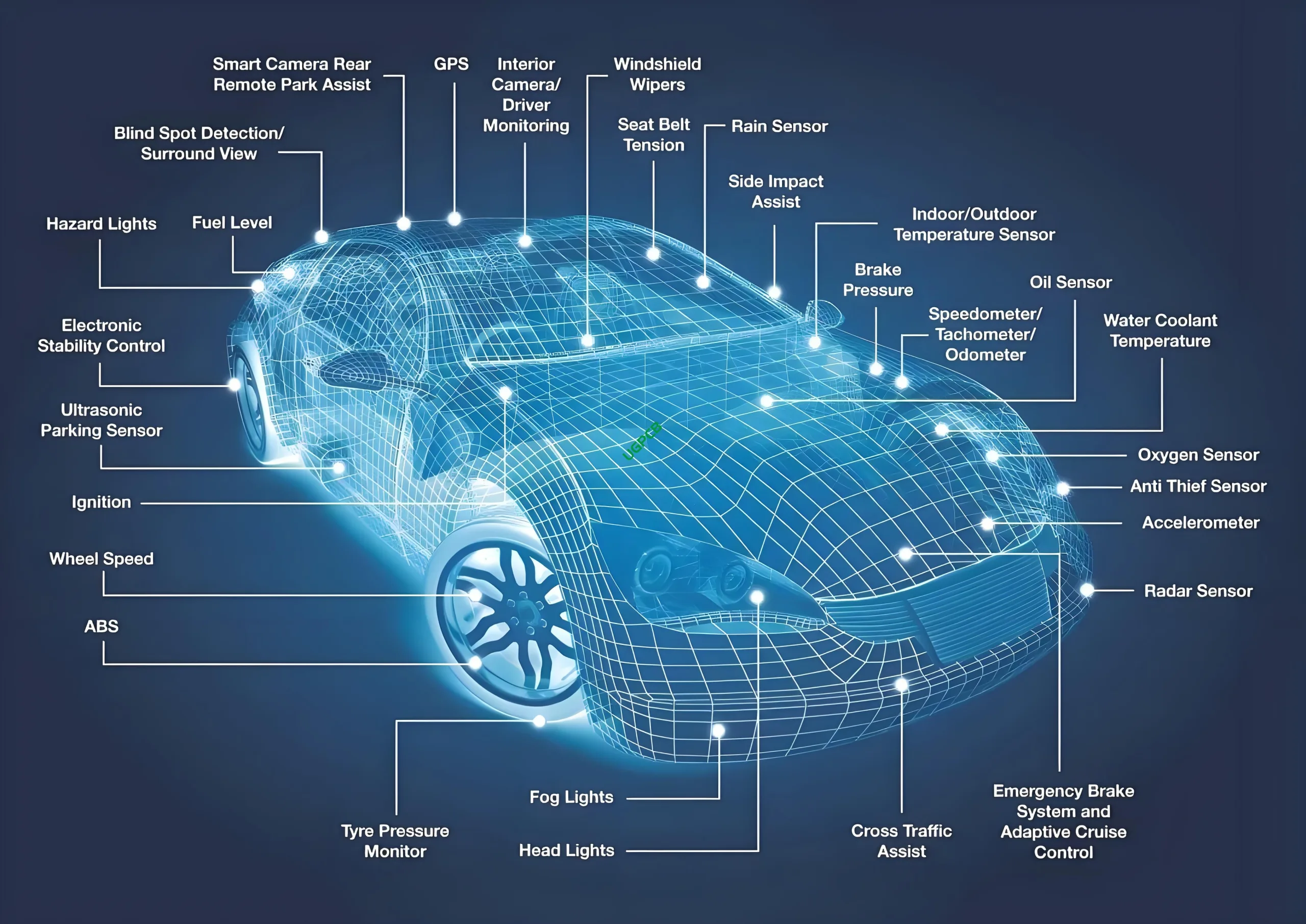

Il PCB elettronico automobilistico a 4 strati viene utilizzato in vari sistemi elettronici automobilistici, tra cui:
- Unità di controllo del motore (COPERTINA): Gestione delle prestazioni del motore.
- Sistemi di infotainment: Fornire funzioni di intrattenimento e navigazione.
- Sistemi di sicurezza: Migliorare la sicurezza del veicolo attraverso funzionalità come ABS e airbag.
- Moduli di controllo del corpo (BCM): Controllare varie funzioni del corpo come l'illuminazione e le finestre.
Tipi di PCB elettronici automobilistici a 4 strati
Diversi tipi di questi PCB possono essere classificati in base alle loro applicazioni e caratteristiche specifiche:
- Modelli standard: Adatto per l'elettronica automobilistica generale.
- Modelli ad alte prestazioni: Progettato per applicazioni impegnative che richiedono prestazioni superiori.
- Modelli personalizzati: Su misura per soddisfare esigenze specifiche e specifiche di progetti unici.
Materiale e prestazioni
Il materiale Shengyi FR4 utilizzato in questi PCB offre eccellenti proprietà termiche ed elettriche, garantendo un funzionamento stabile anche in condizioni automobilistiche difficili. La combinazione di colori verde e bianco aiuta a identificare le diverse sezioni durante l'assemblaggio.
Struttura e caratteristiche
- Quattro strati: Fornisce integrità del segnale e distribuzione dell'alimentazione migliorate.
- Trattamento Oro ad Immersione: Garantisce conduttività e resistenza alla corrosione di lunga durata.
- Rame spesso: Con uno spessore di rame di 1 oz, garantisce una buona conduttività elettrica e dissipazione del calore.
- Traccia/Spazio Fine: Con una traccia/spazio minimo di 4mil(0.1mm), consente progetti di circuiti complessi e una maggiore densità dei componenti.
Processo di produzione
Il processo di produzione prevede diverse fasi:
- Progetto: Utilizzo di software avanzato per creare il layout del circuito.
- Fabbricazione: Taglio, perforazione, e incidere gli strati del PCB.
- Assemblaggio: Posizionamento e saldatura dei componenti sulla scheda.
- Test: Garantire che il PCB funzioni correttamente e soddisfi tutte le specifiche.
- Controllo di qualità: Ispezione finale per garantire l'affidabilità e le prestazioni del prodotto.
Casi d'uso
- Produzione automobilistica: Utilizzato dalle case automobilistiche per integrare l'elettronica avanzata nei veicoli.
- Aggiornamenti post-vendita: Miglioramento della funzionalità del veicolo attraverso sistemi elettronici aftermarket.
- Ricerca e sviluppo: Utilizzato dagli ingegneri per sviluppare nuove tecnologie automobilistiche.
- Prototipazione: Aiutare i progettisti a creare prototipi funzionali prima della produzione di massa.
Insomma, il PCB elettronico automobilistico a 4 strati è un componente altamente specializzato ed essenziale nel campo dell'elettronica automobilistica. Il suo design, materiale, e le funzionalità sono personalizzate per soddisfare le esigenze delle applicazioni automobilistiche, garantendo prestazioni efficienti e affidabili in vari scenari.
