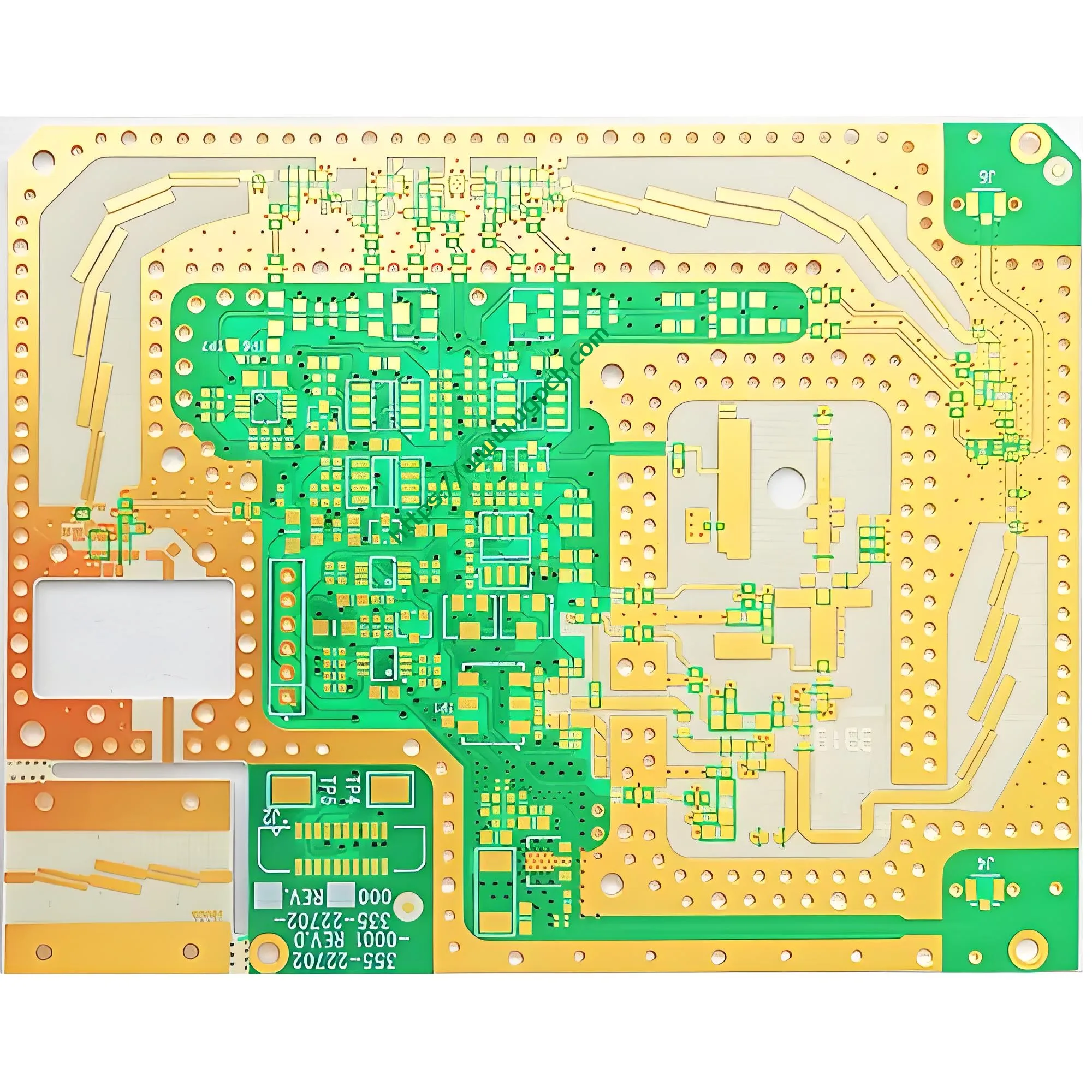

Rogers 4003 Approfondimento sui prodotti PCB: Definizione, Proprietà, Applicazioni & Processo di produzione

1. Panoramica del prodotto: Cos'è Rogers? 4003 PCB?

IL Rogers 4003 PCB è un circuito stampato ad alte prestazioni prodotto utilizzando Rogers Corporation Materiale laminato RO4003C™. Questo prodotto appartiene alla famiglia dei materiali compositi idrocarburi-ceramici della serie RO4000®. I produttori lo progettano PCB specifico per circuiti RF ad alta frequenza, circuiti a microonde, e sistemi digitali ad alta velocità. Offre una costante dielettrica bassa leader del settore, proprietà a bassa perdita, ed eccellente stabilità termica.

Rogers Corporation ha sviluppato la tecnologia dei materiali brevettata RO4003C™. Questo materiale è un sistema di resina idrocarburica potenziato con particelle di riempitivo ceramico e rinforzato con tessuto di vetro. Le prestazioni elettriche di questo sistema di materiali corrispondono ai tradizionali materiali in PTFE/vetro tessuto. Tuttavia, il metodo di lavorazione funziona con vetro epossidico/tessuto standard (FR-4) Produzione di PCB processi. Ciò elimina la necessità di speciali pretrattamenti o attacchi con sodio, che riduce significativamente i costi di produzione.

Il laminato RO4003C è conforme allo standard IPC-4103, Foglio tagliato /10 clausola. Questa classificazione copre le specifiche dei materiali di base laminati per applicazioni ad alta velocità/alta frequenza. All'interno del sistema standard IPC, IPC-4103 si applica specificamente alle specifiche del materiale di base laminato rivestito in rame ad alta velocità/alta frequenza. IPC-4104 coperture interconnessione ad alta densità (ISU) e requisiti materiali della microvia.

Questo prodotto utilizza una struttura stackup di RO4003C (nucleo) + Ro4450f (strato preimpregnato/legante). Ciò costituisce un'elevata affidabilità pannello multistrato configurazione. Funziona particolarmente bene per i moduli RF e microonde ad alte prestazioni di interconnessione ad alta densità.

2. Definizione del prodotto e specifiche principali

Rogers dell’UGPCB 4003 PCB utilizza i seguenti parametri di configurazione precisi:

Riferimento al metodo di prova: IPC-TM-650 2.5.5.5 (Metodo stripline), misurato a 10 GHz/23°C.

3. Linee guida per la progettazione

Gli ingegneri devono concentrarsi su questi punti chiave durante la progettazione di Rogers 4003 PCB:

Controllo dell'impedenza Progetto: RO4003C ha una costante dielettrica strettamente controllata di Dk=3,38±0,05 a 10 GHz. Questa tolleranza garantisce la coerenza dell'impedenza entro ±5%, migliorando notevolmente la precisione della progettazione della rete di adattamento RF e della linea di trasmissione.

Selezione dello spessore del rame: Questa configurazione inizia con 17μm (0.5 oz) spessore base rame. Lo spessore del rame finito raggiunge 1 oz (35μm) attraverso la galvanica. L'abbinamento del CTE in rame e dielettrico dell'asse Z è fondamentale per la scheda multistrato in termini di affidabilità.

Capacità di linea/spazio: La larghezza minima della traccia e la spaziatura di 6mil/6mil rappresentano un valore di riferimento per l'integrità del segnale e la progettazione per la producibilità (DFM). I progetti di interconnessione ad alta densità possono arrivare fino a 4mil/4mil a seconda delle capacità dell'apparecchiatura.

Configurazione multistrato: L'utilizzo di RO4450F come materiale legante tra gli strati centrali fornisce un flusso migliore rispetto a RO4450B, rendendolo la scelta preferita per i nuovi progetti. RO4450F ha un intervallo CTE sull'asse Z di 43–60 ppm/°C, garantendo l'affidabilità del foro passante placcato in condizioni di ciclo termico.

Maschera di saldatura e finitura superficiale: Utilizzare inchiostro per maschere saldanti fotoimaging di alta qualità con finitura superficiale ENIG. Ciò fornisce protezione dalla saldabilità, resistenza all'ossidazione, e previene la contaminazione della superficie in rame.

4. Principio di funzionamento e meccanismo elettrico

Il principio di funzionamento ad alta frequenza di Rogers 4003 Il PCB si basa sulla bassa costante dielettrica del materiale (Non so) e basso fattore di dissipazione (Df / abbronzatura δ).

Velocità di propagazione del segnale (Vp) Calcolo:

Vp = c / √Non so

Dove:

• c = velocità della luce ≈ 3×10⁸ m/s

• Dk = costante dielettrica = 3.38

• Vp ≈ c / √3,38 ≈ c / 1.838 ≈ 1,63×10⁸ m/s ≈ 163 mm/ns

Rispetto al tipico Materiale FR-4 (Dk ≈ 4,2–4,8, secondo IPC-4101E, @ Gamma Dk da 1 MHz 4.2-4.8), RO4003C riduce la costante dielettrica di circa il 20%–30%. Ciò aumenta significativamente la velocità di trasmissione del segnale e riduce il ritardo di propagazione.

Meccanismo di perdita del segnale:
Perdita di inserzione (IL) è costituito da perdite dielettriche e perdite del conduttore:

• La perdita dielettrica si riferisce a Dk e Df: αd ≈ k·f·√Dk·Df

• RO4003C ha un fattore di perdita molto basso di Df=0,0027 a 10 GHz, molto inferiore al tipico valore FR-4 (≈0,018–0,020)

• Queste prestazioni di perdita superiori garantiscono un'elevata fedeltà del segnale nella gamma di frequenze GHz

Prestazioni di gestione termica:
Conducibilità termica k = 0.71 W/m · k, meglio del tradizionale FR-4 (ca. 0.25 W/m · k). Ciò aiuta gli amplificatori di potenza e i moduli front-end RF a dissipare il calore in modo efficace.

5. Classificazione scientifica del prodotto

Basato su standard industriali internazionali e proprietà dei materiali, questo prodotto rientra nelle seguenti categorie di classificazione scientifica:

Questo sistema di classificazione fornisce un'identificazione accurata per la gestione della catena di fornitura, valutazione della qualità, e selezione dell'applicazione.

6. Analisi dei materiali

Strato centrale: proprietà del materiale RO4003C™:

RO4003C è un composito di resina idrocarburica e riempitivo ceramico rinforzato con tessuto di vetro. Il materiale offre queste proprietà chiave:

• Costante dielettrica Dk: 3.38 ± 0.05 (@10GHz)

• Fattore di dissipazione Df: 0.0027 (@10GHz)

• Temperatura di transizione vetrosa Tg: >280° C.

• Temperatura di decomposizione termica Td: 425° C.

• Asse Z CTE: 46 ppm/° C.

• Conducibilità termica K: 0.71 W/m · k

• Resistività al volume: 1.7×10¹⁰ MΩ·cm

• Resistività superficiale: 4.2×10⁹ MΩ

Strato adesivo – RO4450F™ Bondply:

RO4450F appartiene alla serie RO4400™ preimpregnata. Questo materiale funziona specificamente per la laminazione di pannelli multistrato e offre le seguenti caratteristiche:

• Grado preimpregnato basato sui nuclei della serie RO4000

• Pienamente compatibile con RO4003C, RO4350B, e RO4835

• Asse Z CTE: 43–60ppm/°C

• Fori passanti placcati ad alta affidabilità resistenti al CAF

• Supporta la laminazione sequenziale

• Processo senza piombo compatibile con UL 94 V-0 Valutazione della fiamma

Lamina di rame:
Lo spessore iniziale della lamina di rame è 17μm (0.5 oz). Lo spessore finale raggiunge 1 oz (35μm) attraverso la galvanica. La finitura superficiale ENIG offre eccellente saldabilità e protezione dall'ossidazione.

7. Riepilogo delle prestazioni

Ecco un riepilogo dell'impianto elettrico, termico, e prestazioni meccaniche di Rogers 4003 PCB:

Origine dati: Tutti i parametri delle prestazioni elettriche sono conformi ai metodi di prova standard IPC-TM-650.

8. Analisi della struttura

Questo PCB utilizza la seguente struttura di stackup standard:

1. Lamina esterna in rame: Finitura superficiale ENIG (1 rame finito oz)

2. Strato di maschera di saldatura: Inchiostro per maschera di saldatura fotoimmagine verde/bianco

3. Strato centrale: RO4003C, spessore 0,508 mm, base rame 17μm

4. Strato di legame (Bondply): RO4450F preimpregnato (spessore tipico 0,102 mm / 4mil)

5. Lamina interna di rame: ENIG o OSP, base rame 17μm

Questo design raggiunge uno spessore totale del pannello finito di 2,0 mm. Soddisfa elevati requisiti di resistenza meccanica e consente la posa multistrato ad alta densità. Le proprietà di flusso di RO4450F garantiscono il riempimento degli spazi vuoti nell'area del rame, producendo una struttura laminata uniforme.

9. Caratteristiche del prodotto

1. Stretto controllo Dk: La costante dielettrica ha una tolleranza ultraristretta di 3.38 ± 0.05, garantendo un adattamento coerente dell'impedenza nei circuiti RF.

2. Perdita molto bassa sulle alte frequenze: Df di 0.0027 A 10 GHz rende questo PCB ideale per amplificatori a basso rumore, Filtri, e divisori di potere.

3. Compatibilità del processo FR-4: Le apparecchiature e i processi di produzione standard FR-4 funzionano, evitando l'attacco speciale al sodio o il trattamento al plasma necessari per i materiali a base di PTFE. Ciò riduce i costi di produzione complessivi.

4. UL 94 V-0 Compatibilità: RO4003C è un materiale privo di bromo e non soddisfa direttamente gli standard UL 94 V-0. Abbinalo a RO4835 o RO4350B per ottenere UL 94 V-0 Valutazione della fiamma.

5. Elevata resistenza al calore: Tg >280° C., Td di 425°C, supportando processi di saldatura senza piombo come il riflusso a 260°C.

6. Eccellente stabilità dimensionale: Il CTE dell'asse Z corrisponde al rame (46 ppm/° C.), garantendo l'affidabilità della scheda multistrato in più cicli termici.

7. Resistenza CAF: RO4450F fornisce un'eccellente resistenza alla formazione di filamenti anodici conduttivi.

8. Rispettoso dell'ambiente: Ritardanti di fiamma senza bromo, conforme alle normative ambientali RoHS e REACH.

9. Compatibilità con laminazione ibrida: Compatibile con la laminazione multistrato ibrida utilizzando FR-4 e altri materiali d'anima Rogers. Ciò consente progetti di interconnessione ad alta densità convenienti.

10. Processo di produzione

UGPCB utilizza un processo di produzione standardizzato per Rogers 4003 PCB, compresi questi passaggi chiave:

1. Ispezione del materiale in entrata: Prova lo spessore, Non so, Df, e altre proprietà di RO4003C, RO4450F preimpregnato, e lamina di rame. Garantire la coerenza del lotto.

2. Formazione del circuito dello strato interno: Utilizzare fotoplotting ad alta precisione o apparecchiature di imaging diretto per formare circuiti dello strato interno. Controlla la linea/spazio minimo a 6mil/6mil.

3. Ispezione AOI: Esegui un'ispezione ottica completamente automatizzata per individuare eventuali difetti nei circuiti.

4. Trattamento di pre-laminazione: Includere l'irruvidimento e la pulizia della superficie del rame.

5. Laminazione multistrato: Controllare la temperatura di laminazione, pressione, e l'ora esatta. Seguire il profilo di laminazione consigliato da Rogers di 175°C–215°C, 200–300PSI.

6. Perforazione: Utilizzare punte da trapano in metallo duro o diamantate. Garantire la precisione della posizione del foro e la qualità della parete del foro.

7. Desmear: Utilizzare il plasma o la pulizia chimica per rimuovere i residui dalle pareti del foro. Ciò garantisce una buona adesione della placcatura.

8. Deposizione chimica di rame e placcatura di pannelli: Deposizione di rame per elettrolisi seguita da placcatura del pannello per raggiungere il livello richiesto 1 Oz Spessore di rame.

9. Formazione del circuito dello strato esterno: Utilizzare la protezione dello stagno seguita dall'incisione per formare il modello conduttivo dello strato esterno.

10. Stampa della maschera di saldatura: Applicare uno strato di maschera di saldatura fotoimaging verde o bianco.

11. Finitura superficiale: Oro di immersione (Essere d'accordo) — strato barriera in nichel più strato superiore dorato per protezione.

12. Instradamento e V-CUT: Utilizzo CNC fresatura per la profilatura del contorno della tavola.

13. Test elettrici: Eseguire 100% test con sonde volanti o dispositivi per garantire l'affidabilità dell'isolamento del circuito aperto/cortocircuito.

14. Controllo qualità finale (FQC): Eseguire l'ispezione visiva e dimensionale.

15. Imballaggio e spedizione: Utilizzare imballaggi sottovuoto con protezione antistatica.

Garanzia del processo chiave: Rogers 4003 Il PCB è pienamente conforme alla classe IPC-A-600 3 criteri di accettazione. Ogni spedizione include a 100% rapporto di prova elettrica.

11. Scenari applicativi e usi tipici

Si prevede che il mercato globale dei PCB Rogers crescerà a un tasso di crescita annuale composto (CAGR) Di 5.4% fra 2024 E 2030. Con la rapida crescita delle comunicazioni 5G, L'Internet delle cose (IoT), radar automobilistico, e applicazioni elettroniche aerospaziali, Rogers 4003 Il PCB è diventato un materiale ad alta frequenza tradizionale con ampie prospettive di applicazione.

Scenari applicativi tipici per Rogers 4003 PCB incluso:

11.1 Comunicazioni e infrastrutture wireless

• 5Stazione base G (Sotto i 6GHz) Moduli front-end RF

• Reti e filtri di adattamento dell'antenna

• Amplificatori di potenza RF

• Sistemi di backhaul a microonde punto-punto

11.2 Sistemi radar e ADAS automobilistici

• 77 Sensori radar GHz

• Sistemi avanzati di assistenza alla guida (Adas)

• Moduli antenna per veicoli a onde millimetriche

11.3 Elettronica aerospaziale e militare

• Moduli LNB per comunicazioni satellitari

• Radar per il controllo del traffico aereo

• Componenti radar Phased Array militari

• Orbita terrestre bassa (Leo) carichi utili satellitari

11.4 Internet delle cose (IoT) e reti di sensori

• Gateway domestici intelligenti

• Lettori RFID e tag con sensore

• Nodi di comunicazione outdoor ad alta affidabilità

11.5 Sistemi digitali ad alta velocità

• PCB del modulo ottico (40G/100G/400G)

• Backplane di segnali ad alta velocità

• Server del centro dati

Gamma di frequenza applicabile: L'intervallo di frequenza operativa consigliato è da DC a 30 GHz, dove le prestazioni sono eccellenti. Anche a frequenze più alte, questo PCB può ancora fornire segnali stabili in alcune applicazioni.

12. Perché scegliere UGPCB per Rogers 4003 PCB?

✅ Garanzia sui materiali originali: Tutti i materiali RO4003C e RO4450F provengono da canali autorizzati ufficiali Rogers. Ogni spedizione include il rapporto di ispezione di fabbrica originale.

✅ Attrezzature di produzione avanzate: La nostra struttura comprende laminazione importata dalla Germania e dal Giappone, perforazione, placcatura, e attrezzature per l'ispezione AOI. Ciò supporta la produzione di linee/spazi sottili.

✅ Standard IPC rigorosi: Produciamo secondo la classe IPC-4103 e IPC-6012 3 specifiche prestazionali. Ogni lotto viene sottoposto 100% test elettrici.

✅ Supporto tecnico efficiente: Il nostro team di ingegneri dedicato supporta l'ottimizzazione dell'impedenza, design stackup, e revisione del DFM.

✅ Preventivo con risposta rapida: Forniamo valutazione tecnica e preventivo all'interno 24 ore di ricezione di file Gerber/BOM.

✅ Capacità di consegna globale: Tempi di consegna standard di 5–8 giorni lavorativi per la produzione più spedizione. Soddisfiamo le esigenze dei progetti in tutto il mondo.

13. Richiedi un preventivo oggi!

📌 Tre semplici passaggi per ricevere una risposta professionale:

1. Invia i tuoi file Gerber, Distinta materiali (Distinta base), impilamento, o requisiti di progettazione a sales@ugpcb.com oppure contattaci tramite WhatsApp/WeChat per una consulenza on-line.

2. Il nostro team di ingegneri eseguirà una revisione DFM e fornirà un preventivo accurato (compresi i costi di attrezzature/attrezzature) entro 24 ore.

3. Dopo la conferma dell'ordine, programmeremo la produzione e forniremo aggiornamenti regolari sui progressi. Consegneremo in tempo.

🛜 UGPCB ha una propria base produttiva efficiente, un severo sistema di gestione della qualità, e una profonda esperienza nel supporto tecnico per applicazioni ad alta frequenza. Che tu abbia bisogno di campioni di prototipi o di produzione in serie, ci impegniamo a fornire un servizio altamente stabile, Rogers altamente coerente 4003 Prodotti PCB.

Supportiamo la produzione di prova in piccoli lotti e la produzione in volume. Offriamo molteplici opzioni di finitura superficiale tra cui ENIG, Stagno per immersione, e OSP.

📞 +86-755-1234-5678 | 📧 sales@ugpcb.com

👉 Fare clic sul “Richiedi un preventivo” pulsante qui sotto per caricare i file di progettazione e ricevere una soluzione personalizzata!
