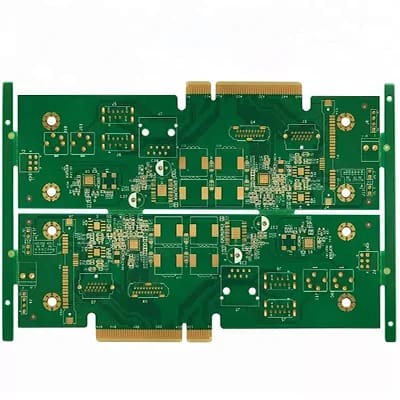

6-Stratto di circuito stampato a impronta dorata

Panoramica di 6 PCB a strati con dito dorato

IL 6 Il PCB Layer Golden Finger è di alta precisione, circuito stampato multistrato progettato per applicazioni elettroniche avanzate. Questo prodotto combina più strati di tracce conduttive e materiali isolanti per fornire prestazioni e affidabilità eccezionali in vari dispositivi elettronici.

Definizione

UN 6 Layer Golden Finger PCB è un tipo di circuito stampato multistrato (PCB) che presenta sei singoli strati di materiale conduttivo, separati da strati isolanti. Il termine “Dito d'oro” si riferisce al trattamento superficiale specifico applicato ai bordi del pannello, che prevede l'oro per immersione e un'ulteriore doratura sulle dita di contatto.

Requisiti di progettazione

Quando si progetta a 6 PCB a strati con dito dorato, devono essere considerati diversi requisiti chiave:

Qualità del materiale: Il materiale FR4 di alta qualità è essenziale per la durata e le prestazioni.
Configurazione del livello: Sono necessari sei strati per ospitare circuiti complessi e instradamento del segnale.
Spessore del rame: Uno spessore standard del rame di 1 OZ garantisce un'adeguata conduttività.
Trattamento superficiale: L'oro per immersione con ulteriore placcatura in oro migliora la connettività e la resistenza alla corrosione.
Dimensioni di traccia/spazio: Per modelli di circuito precisi è necessaria una traccia/spazio minimo di 4mil/4mil.
Processi speciali: Il processo Gold Finger con uno spessore di 0,1 um è fondamentale per connessioni affidabili sui bordi.

Principio di lavoro

IL 6 Il PCB Layer Golden Finger funziona in base ai principi di conduttività elettrica e isolamento. Tracce conduttive su diversi strati creano percorsi per segnali elettrici, mentre gli strati isolanti impediscono interazioni indesiderate tra questi segnali. I bordi dorati facilitano l'inserimento facile nei connettori, garantendo connessioni stabili e affidabili.

Applicazioni

Questo tipo di PCB è ampiamente utilizzato in applicazioni che richiedono elevata precisione e affidabilità, ad esempio:

Circuiti digitali ad alta velocità
Attrezzatura di telecomunicazioni
Sistemi informatici avanzati
Elettronica automobilistica
Dispositivi medici

Classificazione

6 I PCB Layer Golden Finger possono essere classificati in base all'uso previsto, ad esempio:

Schede di elaborazione del segnale: Per gestire segnali ad alta frequenza nei dispositivi di comunicazione.
Schede di distribuzione dell'energia: Gestire l'alimentazione in sistemi elettronici complessi.
Schede di controllo: Per il controllo e la gestione di varie funzioni nei dispositivi elettronici.

Materiali

I materiali primari utilizzati nella costruzione di a 6 Il PCB Layer Golden Finger include:

Materiale di base: FR4, Un materiale in fibra di vetro retardante di fiamma noto per le sue eccellenti proprietà dielettriche e la resistenza meccanica.
Materiale conduttivo: Rame, Utilizzato per le tracce conduttive.
Trattamento superficiale: Oro per immersione e doratura aggiuntiva per le dita d'oro.

Prestazione

Le prestazioni di a 6 Il PCB Layer Golden Finger è caratterizzato da:

Alta integrità del segnale: A causa delle dimensioni di traccia/spazio precise e materiali di qualità.
Connettività affidabile: Garantito dal trattamento superficiale con dita d'oro.
Durata: Migliorato dal robusto materiale di base FR4 e dalla finitura in oro ad immersione.
Efficienza elettrica: Perdita del segnale ridotta al minimo e interferenza dovuta alla configurazione del livello ottimizzato.

Struttura

La struttura dell'a 6 Il PCB Layer Golden Finger è costituito da:

Sei strati di materiale conduttivo: Alternando gli strati isolanti.
Bordi delle dita dorati: Placcato con un sottile strato d'oro per una migliore connettività.
Strati protettivi: Inclusa maschera di saldatura e serigrafia per protezione e identificazione.

Caratteristiche

Caratteristiche principali del 6 Il PCB Layer Golden Finger include:

Trattamento superficiale avanzato: Oro ad immersione più dito in oro per una qualità di connessione superiore.
Alta precisione: Con una traccia/spazio minimo di 4mil/4mil.
Opzioni di colore personalizzabili: Disponibile in verde o bianco.
Spessore standard: Con uno spessore finito di 1,6 mm.

Processo di produzione

Il processo di produzione per a 6 Il PCB Layer Golden Finger prevede diversi passaggi:

Preparazione del materiale: Selezione e preparazione di fogli FR4 e foglio di rame.
Stacking strato: Strati alternati di rame e materiali isolanti.
Incisione: Rimozione del rame in eccesso per formare il modello di circuito desiderato.
Placcatura: Applicazione dell'oro per immersione e placcatura aggiuntiva con dita d'oro.
Laminazione: Combinando gli strati sotto calore e pressione.
Perforazione: Creazione di buchi per componenti a foro e Vias.
Applicazione della maschera di saldatura: Protezione del circuito da ponti di saldatura e fattori ambientali.
Silkscreen Printing: Aggiunta di testo e simboli per il posizionamento e l'identificazione dei componenti.
Controllo di qualità: Garantire che il PCB soddisfi tutte le specifiche e gli standard di progettazione.
