Composizione materiale

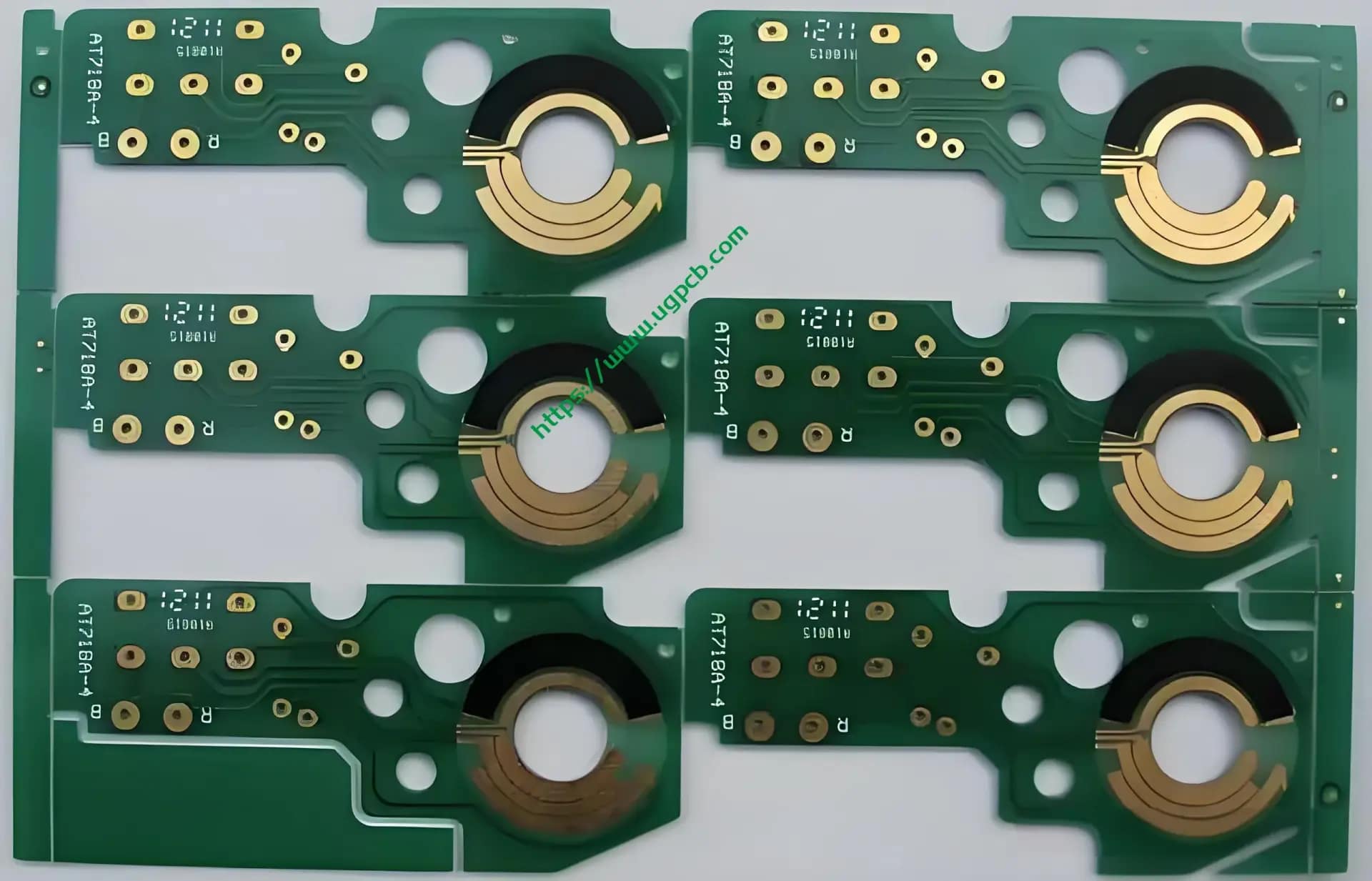

La riparazione laser del PCB con film di carbonio è realizzata utilizzando FR-4 come materiale fondativo, rinforzato con uno strato di film di carbonio PCB. Questa combinazione garantisce una base robusta e affidabile per il Componenti elettronici.
Specifiche delle prestazioni
IL PCB vanta un design a 2 strati, con uno spessore di rame di 1OZ, contribuendo alla sua conduttività elettrica. Lo spessore finito di 1,0 mm fornisce un mix equilibrato di durata e compattezza. Il trattamento superficiale di Immersion Gold ne migliora la resistenza alla corrosione e garantisce migliori prestazioni di saldatura.
Caratteristiche del progetto
La traccia e lo spazio di 6mil/6mil consentono progetti di circuiti complessi mantenendo l'isolamento elettrico. Con una dimensione minima del foro di 0,3 mm (12mil), supporta l'integrazione di componenti fini. Un aspetto unico di questo PCB è la stampa della pellicola di carbonio e lo speciale processo di valore della resistenza di riparazione laser, garantendo elevata precisione e accuratezza nelle impostazioni della resistenza.
Flusso di lavoro di produzione

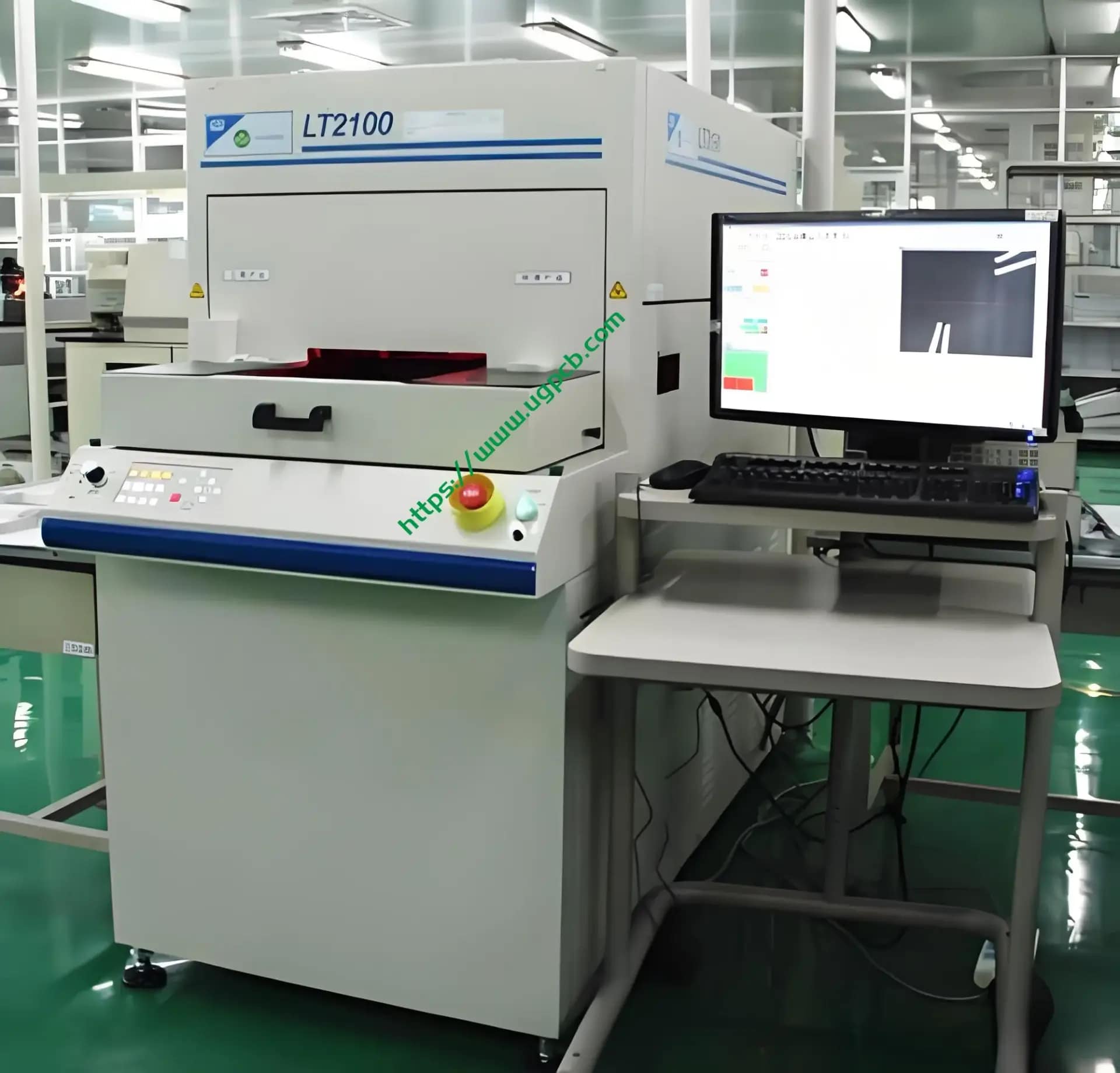

La produzione della riparazione Laser di PCB a film di carbonio prevede una serie di passaggi ben definiti. Inizialmente, l'FR-4 Materiale di base è preparato. Successivamente, la pellicola di carbonio è stampata con precisione sulla superficie. Dopo questo, lo strato di rame viene aggiunto e inciso per formare i circuiti secondo la traccia/spazio specificata. Successivamente viene applicato il trattamento superficiale in oro ad immersione. Finalmente, il processo di riparazione laser viene eseguito per regolare e finalizzare i valori di resistenza, garantire che ogni PCB soddisfi le specifiche richieste.
Scenari di applicazione
Questo versatile PCB trova la sua applicazione in vari dispositivi elettronici ad alte prestazioni. È ideale per PCB isolatori RF, PCB circolatori RF, PCB di resistori RF, e PCB di carico terminale. Le sue precise capacità di regolazione della resistenza lo rendono perfetto per i PCB con chip di attenuazione, PCB attenuatore coassiale, e filtrare i PCB. È adatto anche per PCB combinatori, PCB duplex, PCB divisori di potenza, PCB della serie guida d'onda, e PCB dell'antenna. Essenzialmente, ovunque l'elevata precisione e l'affidabilità siano fondamentali, la riparazione laser del PCB con pellicola di carbonio brilla.
Con la sua composizione materiale robusta, specifiche prestazionali precise, caratteristiche di design uniche, flusso di lavoro di produzione ben strutturato, e scenari applicativi versatili, la riparazione laser di PCB a film di carbonio si distingue come una scelta affidabile per l'elettronica moderna.
