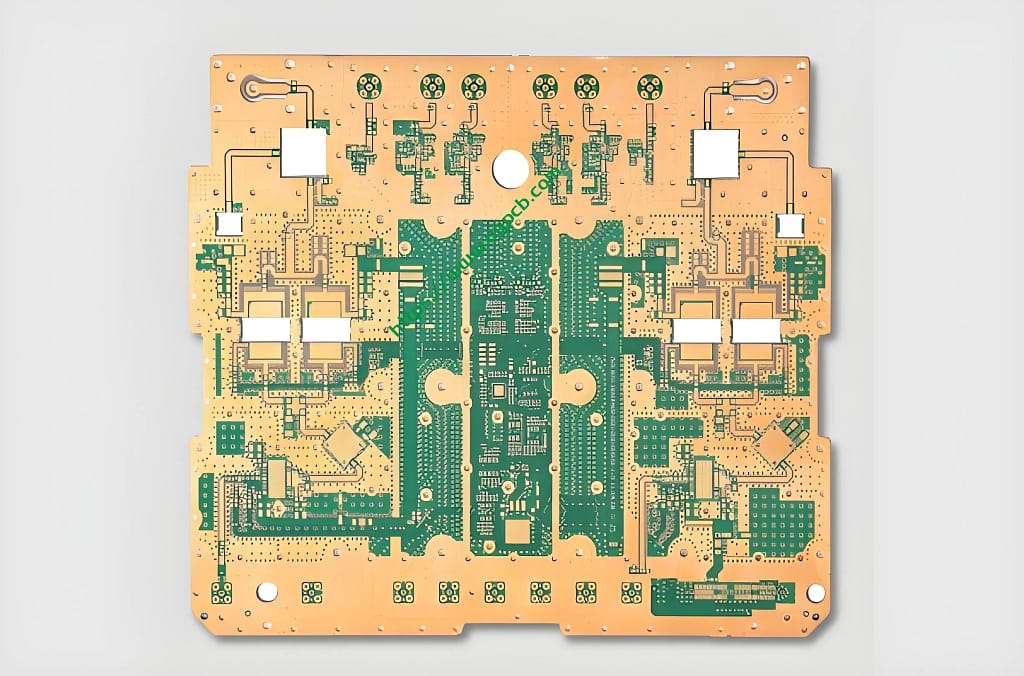

Nei settori in rapida evoluzione dell'elettronica automobilistica e delle comunicazioni wireless, IL 24PCB dell'antenna radar GHz funge da componente principale per i sensori di parcheggio, rilevamento degli angoli ciechi, e rilevamento industriale. Le sue prestazioni determinano direttamente l'affidabilità complessiva del sistema. Affrontare sfide come la perdita di segnale, dissipazione del calore, e integrità del segnale alle alte frequenze, tradizionale monomaterico PCB spesso non sono all'altezza. La soluzione ibrida di UGPCB, combinando Rogers Ro3003, RO4835, E Isola 370HR, è progettato per superare questi ostacoli.
Cos'è un PCB ibrido ad alta frequenza? Fusione, Non solo strati
UN PCB ibrido ad alta frequenza (PCB ibrido) è un pannello multistrato che lamina insieme due o più materiali diversi (per esempio., laminati ad alta frequenza con standard FR4). Questo processo non riguarda semplicemente l'impilamento dei materiali. Rappresenta un sofisticato equilibrio di prestazioni elettriche, gestione termica, e controllo dei costi. La scheda a 8 strati di UGPCB sfrutta i punti di forza di ciascun materiale per ottenere prestazioni complete che le schede monomateriale non possono eguagliare.
Parametri fondamentali: Progettato per 24GHz
Ogni parametro di questo prodotto è progettato per soddisfare i requisiti esigenti di 24Scheda antenna radar G applicazioni:
-
Materiale & Stackup: Presenta una costruzione strategica di 2L Rogers RO4350B + 4LFR4 (Isola 370HR) + 2L Rogers RO4835. Gli strati Rogers gestiscono la trasmissione e la ricezione ad alta frequenza con una perdita minima. I quattro strati interni di Isola 370HR FR4 gestisce la distribuzione dell'energia e i segnali di controllo digitale. Ciò garantisce resistenza meccanica controllando efficacemente i costi complessivi.
-
Costante dielettrica (Non so): Corrispondenza precisa di 3.48 (RO4835) E 3.00 (Isola 370HR). Un Dk stabile è fondamentale per l'adattamento dell'impedenza. A 24GHz, anche piccole fluttuazioni del Dk possono compromettere gravemente le prestazioni dell'antenna.
-
Ingegneria di precisione: Una larghezza/spaziatura minima della linea di 3,5 mil/3,5 mil e 0.1foratura laser da mm (Foro laser) dimostrare il nostro interconnessione ad alta densità (ISU) capacità. Questa precisione è fondamentale per creare reti di alimentazione di antenne complesse.
-
Finitura superficiale: Oro ad immersione fornisce una superficie di saldatura piatta e un'eccellente resistenza alla corrosione. Ciò è essenziale per test RF ripetuti e affidabilità a lungo termine nelle applicazioni automobilistiche.
Elementi essenziali della progettazione PCB & Principio di lavoro: Padroneggiare le onde millimetriche
A 24GHz, un PCB è più di un semplice supporto per componenti; è parte integrante del circuito stesso. Il suo funzionamento si basa sulla teoria delle linee a microstriscia. I segnali ad alta frequenza si propagano attraverso un mezzo con una costante dielettrica specifica. Controllando con precisione la larghezza della microstriscia, i designer creano una rete di abbinamento, come calcolare la larghezza della linea di 50Ω per una scheda spessa 20mil.
Considerazioni chiave sulla progettazione:
-
Controllo dell'impedenza del PCB: Controllo preciso dell'impedenza caratteristica (tipicamente 50Ω) per ogni traccia RF è obbligatorio per evitare la riflessione del segnale.
-
Transizione tra strati: In questi tavole ibride, l'antenna si trova spesso sullo strato superiore (Materiale di Rogers), mentre il chip RF potrebbe essere incorporato o sullo strato inferiore. L'interconnessione tra i livelli è fondamentale. UGPCB utilizza via laser da 0,1 mm e aggiunge vie di messa a terra attorno ad essi per creare un “di tipo coassiale” struttura, riducendo al minimo le perdite durante le transizioni del segnale.
-
Compatibilità materiale: Rogers RO4835 viene scelto per lo strato RF non solo per le sue proprietà di bassa perdita, simile al RO4350B, ma anche per i suoi additivi antiossidanti. Ciò fornisce una migliore compatibilità e affidabilità a lungo termine se laminato con materiali FR4.
Classificazione scientifica & Prestazioni superiori
Questo prodotto rientra nella categoria di tavole rigide ibride multistrato ad alta frequenza.
-
Per materiale: Classificato come a PCB composito utilizzando PTFE/idrocarburo caricato con ceramica insieme a resina epossidica.
-
Per applicazione: Specificamente progettato per PCB RF e microonde, in particolare per i front-end radar a onde millimetriche.
Punti salienti delle prestazioni:
-
Trasmissione a bassa perdita: Rogers Ro3003 vanta un fattore di dissipazione pari a solo 0.0013 a 10 GHz. Ciò garantisce che anche i segnali di ritorno radar deboli vengano catturati chiaramente.
-
Eccellente stabilità termica: RO3003 ha un coefficiente di dilatazione termica (Cte) Di 17 ppm/°C nella direzione X/Y, foglio di rame abbinato. Ciò previene le fratture dovute allo stress durante gli sbalzi di temperatura estremi.
-
Integrità del segnale: La struttura ibrida isola efficacemente il rumore digitale dai segnali RF. Previene le interferenze dei circuiti digitali sui sensibili segnali radar analogici.
Viaggio nella produzione di PCB: Dalla materia prima al prodotto finito
L’impegno di UGPCB per la qualità è incorporato in ogni passaggio:
-
Progettazione impilabile & Preparazione del materiale: I materiali sono preparati rigorosamente secondo il “2L RO4350B + 4L 370HR + 2L RO4835” struttura.
-
Imaging dello strato interno: Alta precisione Apparecchiature per l'esposizione LDI crea circuiti con una precisione di 3,5 mil su ciascun nucleo dello strato interno.
-
Disposizione & Laminazione: Una tecnica ibrida a foro passante utilizza il incollaggio termico per fissare con precisione strati di materiali diversi, prevenendo lo spostamento durante la pressatura ad alta temperatura e garantendo la precisione dell'allineamento.
-
Perforazione & Placcatura: I laser CO2/UV creano microvie da 0,1 mm. I successivi processi di demear e ramatura stabiliscono interconnessioni elettriche affidabili tra gli strati.
-
Imaging dello strato esterno & Finitura superficiale: Dopo che si sono formati i circuiti dello strato esterno, viene applicata una finitura superficiale Immersion Gold.
-
Test & Verifica: Finalmente, test con sonde mobili e ad alta frequenza tester di impedenza verificare le prestazioni elettriche di 100% dei prodotti.
Ampia gamma di applicazioni
Oltre al suo utilizzo principale nei sensori di parcheggio a 24 GHz, questo PCB ibrido è l'ideale per:
-
Sistemi di trasporto intelligenti: Radar per il monitoraggio della velocità.
-
Automazione industriale: Indicatori di livello dei liquidi, sensori di spostamento.
-
5Comunicazioni G: Array di antenne a piccole cellule.
-
Comunicazioni satellitari: Front-end del ricevitore per la trasmissione diretta via satellite.
Perché scegliere UGPCB?
Il tasso di rendimento è la sfida più grande nella produzione di schede ibride complesse ad alta frequenza. UGPCB risolve i punti critici più comuni del settore, come il riempimento e lo slittamento degli strati nell'ibrido ad alta frequenza Schede HDI—attraverso parametri di processo maturi e un rigoroso controllo del processo.
Comprendiamo che il tuo progetto influisce sia sulla sicurezza che sulle prestazioni. Se stai cercando un partner affidabile che ti aiuti a progettare e produrre il tuo PCB dell'antenna radar ibrida Rogers 24G, UGPCB è la tua scelta ideale.
Pronto per migliorare la progettazione del tuo radar?
Non lasciare che i colli di bottiglia del PCB limitino il potenziale del tuo sistema. UGPCB offre non solo prodotti di alta qualità ma anche un servizio completo, dalla revisione del progetto alla prototipazione rapida.
[Contatta il nostro team di ingegneri via e-mail per un preventivo gratuito e una consulenza tecnica.]
Il nostro team di ingegneri fornirà consulenza individuale sull'impilamento e una progettazione per la producibilità (DFM) analisi all'interno 24 ore. Ti aiutiamo a portare il tuo prodotto sul mercato più velocemente e ad avere successo nell'era delle onde millimetriche.
