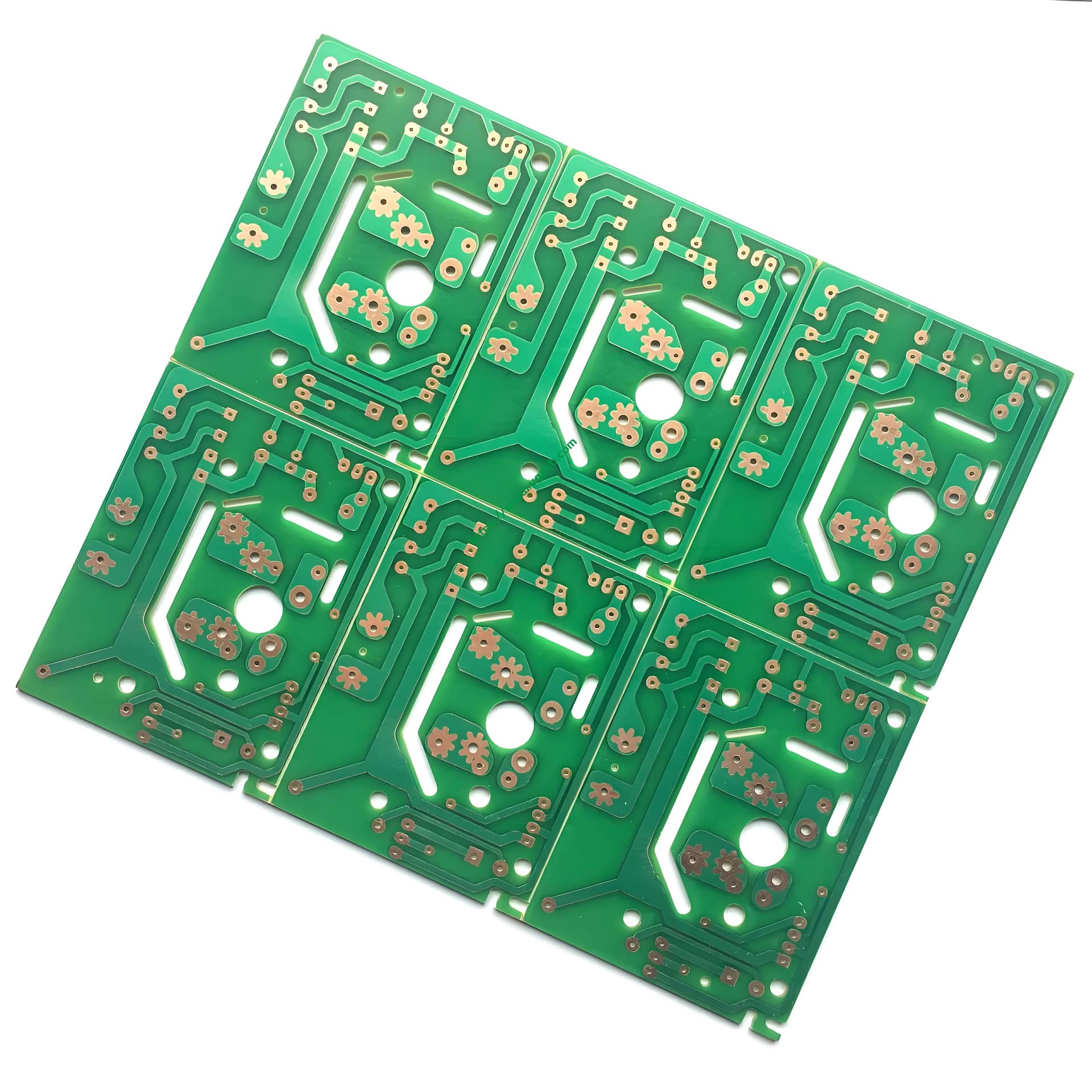

Panoramica del PCB a lato singolo
Il PCB a faccia singola è fondamentale componente nella produzione elettronica, offrendo una piattaforma semplice ma efficace per l'assemblaggio di Componenti elettronici. È dotato di un singolo strato di circuiti in rame conduttivo inciso su un substrato non conduttivo, rendendolo ideale per una gamma di applicazioni in cui la complessità non è un requisito primario.
Composizione materiale
Il PCB a lato singolo è realizzato da vari materiali per soddisfare le diverse esigenze:
- CEM-1: Combina carta e resina epossidica per un rapporto costo-efficacia e una durata moderata.
- CEM-3: Utilizza fibra di vetro e resina epossidica per una maggiore resistenza meccanica e isolamento elettrico.
- FR-4: Noto per le sue proprietà ritardanti di fiamma e l'elevata temperatura di transizione vetrosa, adatto per applicazioni impegnative.

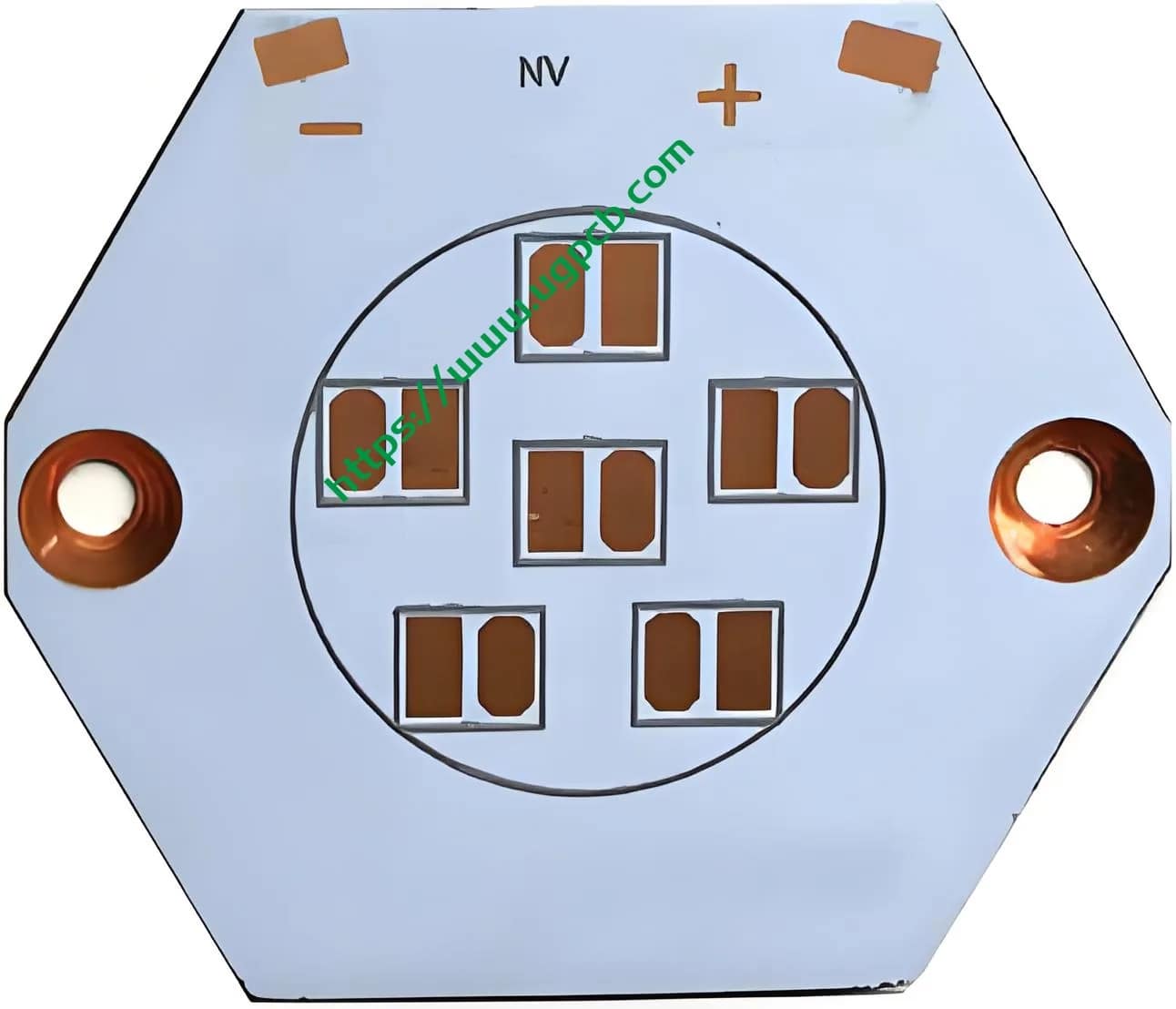

- Alluminio (Al): Offre un'eccezionale conduttività termica, rendendolo ideale per la dissipazione del calore nei circuiti ad alta potenza.

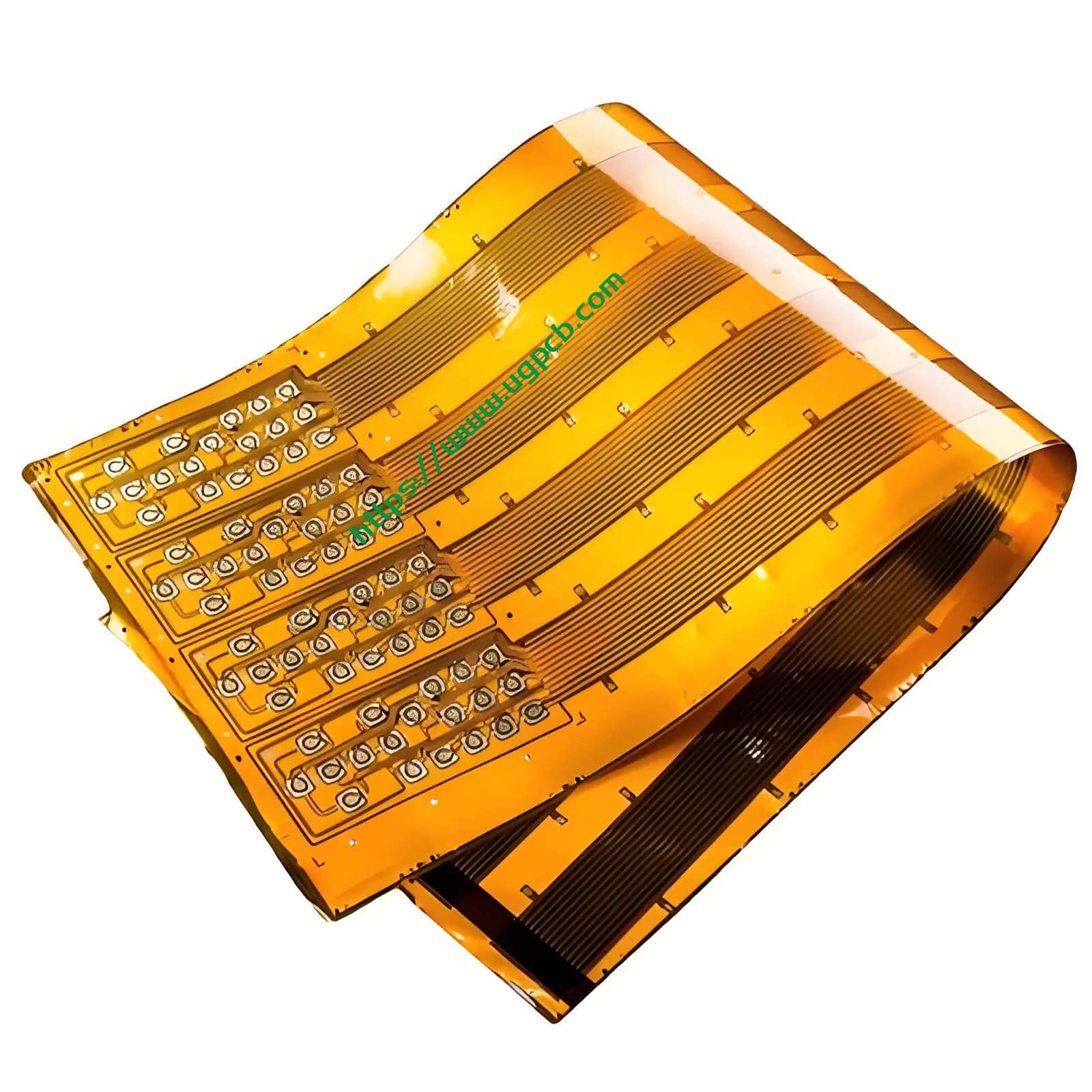

- Poliimide (PI): Fornisce flessibilità e durata, adatto per applicazioni che richiedono piegatura o conformabilità.
Caratteristiche delle prestazioni
Queste schede sono progettate con attributi prestazionali specifici:
- Configurazione del livello: 1Strato, semplificando il processo di progettazione e produzione.
- Opzioni di colore: Disponibile in bianco, nero, blu, o verde, permettendo la personalizzazione estetica.
- Spessore: Lo spessore finito varia da 0,6 mm a 1,6 mm, soddisfare varie altezze dei componenti e requisiti di imballaggio.
- Spessore del rame: Lo spessore del rame compreso tra 0,5 OZ e 2 OZ supporta varie capacità di trasporto di corrente e densità di circuito.
Design strutturale
Strutturalmente, il PCB a lato singolo comprende:
- Materiale di base: Il substrato che supporta i circuiti in rame.
- Lamina di rame: Inciso per formare il modello del circuito.
- Finitura superficiale: OSP (Conservante organico di saldabilità) Il trattamento garantisce una buona saldabilità e protegge il rame dall'ossidazione.
Caratteristiche distintive
Le caratteristiche principali che distinguono i PCB a lato singolo includono:
- Min Trace/Space: La traccia minima e lo spazio di 12mil consentono il routing ad alta densità, cruciale per i progetti compatti.
- Trattamento superficiale: Il rivestimento OSP garantisce una saldatura affidabile e l'integrità del circuito a lungo termine.
- Versatilità: Adatto sia per lo sviluppo di prototipi che per cicli di produzione a basso volume.
Flusso di lavoro di produzione
La produzione di PCB Single-sided prevede diverse fasi:
- Progettazione e impaginazione: Gli schemi elettrici sono progettati e disposti utilizzando software CAD.
- Preparazione del materiale: Vengono preparati il substrato scelto e il foglio di rame.
- Acquaforte del circuito: La lamina di rame viene incisa per formare lo schema del circuito.
- Perforazione: I fori sono praticati per il montaggio e l'interconnessione dei componenti.
- Finitura superficiale: Il rivestimento OSP viene applicato per proteggere il rame.
- Controllo di qualità: Le schede vengono sottoposte a test rigorosi per garantire che soddisfino le specifiche.
- Imballaggio e spedizione: Le tavole vengono imballate e spedite ai clienti.
Scenari di applicazione
I PCB a lato singolo sono ampiamente utilizzati in:
- Kit educativi: Circuiti semplici per l'insegnamento e l'apprendimento dell'elettronica.
- Prototipazione: Sviluppo in fase iniziale di dispositivi elettronici.
- Dispositivi a bassa complessità: Gadget ed elettrodomestici che non richiedono complessità multistrato.
- Progetti fai da te: Progetti per hobbisti e produttori che richiedono PCB semplici e convenienti.
Comprendendo la composizione del materiale, caratteristiche prestazionali, progettazione strutturale, caratteristiche distintive, flusso di lavoro di produzione, e scenari applicativi di PCB a singola faccia, se ne può apprezzare la versatilità e il ruolo essenziale nell'industria elettronica.
