تعبر إشارات الراديو موجات هوائية غير مرئية, مدعوم من ثنائي الفينيل متعدد الكلور الترددات اللاسلكية تشهد تطورًا تكنولوجيًا صامتًا ولكنه تحويلي.
إن التقدم السريع في الاتصالات عالية التردد يدفع تكنولوجيا RF PCB إلى عصر جديد. تسارع وتيرة نشر البنية التحتية العالمية لتقنية 5G, يتوسع اعتماد طيف الموجات المليمترية, وينمو انتشار أجهزة إنترنت الأشياء بشكل كبير - وكل ذلك يتطلب أداءً غير مسبوق من دوائر الترددات اللاسلكية.
تعاني مواد FR-4 التقليدية من متطلبات التردد العالي, بينما الابتكارات مثل ترانزستورات الجرافين, بوليمر بلوري سائل (LCP) ركائز, والمواد اللاصقة المعالجة بدرجة حرارة منخفضة تدفع الحدود المادية. في وقت واحد, مركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة تحقيق الآن 100,000+ دورات الانحناء, دوائر مرنة يصل سمكها إلى 0.05 مم, ويصبح إنتاج FPC بطول مخصص ممكنًا - اختراقات التصنيع التي تتيح الإلكترونيات القابلة للارتداء وابتكارات مركبات الطاقة الجديدة.
1. الثورة المادية: كسر حواجز الترددات العالية
يعتمد أداء RF PCB على خصائص المواد الأساسية. عند ترددات الموجات المليمترية (>30GHz), ثابت العزل الكهربائي (DK) و عامل التبديد (ص) تصبح معلمات اختيار حرجة تحدد كفاءة إرسال الإشارة.
التقليدية FR-4 (دك≈4.3, DF≈0.02) يعرض خسارة كبيرة فوق 10 جيجا هرتز, فشل متطلبات 5G/الرادار. وتشمل حلول الصناعة الآن:
-
ترانزستورات الجرافين RF: تدعم الركائز المرنة الآن أجهزة تردد القطع البالغة 39 جيجا هرتز. تصل حركة الناقل 2,500 سم²/V·s مع <10% تدهور الأداء بعد 1,000 دورات الانحناء (اللجنة الانتخابية المستقلة 60340 معيار).
-
ركائز LCP: يفضل للأجهزة القابلة للارتداء, يتم تحقيق الدوائر المرنة الهجينة LCP >90% نفاذية ونصف قطر انحناء 3 مم مع متانة 100000 مرة. خصائص كهربائية متفوقة (دك = 2.9-3.1, مدافع = 0.002-0.004) تتفوق على المواد التقليدية.
-
مواد لاصقة منخفضة الحرارة: يتم معالجة تركيبات الإيبوكسي الجديدة عند درجة حرارة 80-120 درجة مئوية (30% أقل من العمليات التقليدية), إطالة عمر الاستنسل إلى 8,000+ يطبع مع تقليل تكاليف الإنتاج عن طريق 18%. مثالية للتغليف Mini LED والدوائر المرنة للسيارات.
مقارنة مواد ثنائي الفينيل متعدد الكلور عالية التردد
| مادة | DK | ص | التردد الأقصى | عامل التكلفة |
|---|---|---|---|---|
| معيار FR-4 | 4.3-4.8 | 0.018-0.025 | <5GHz | 1.0x |
| روجرز 4350B | 3.48±0.05 | 0.0037 | 30GHz | 8.5x |
| على أساس PTFE | 2.8-3.0 | 0.0009-0.002 | 77GHz | 12x |
| LCP | 2.9-3.1 | 0.002-0.004 | 110GHz | 15x |
| مركب الجرافين | 2.3-3.5 | 0.0005-0.001 | >100GHz | 20س+ |
2. اختراقات التصميم: إعادة تعريف الكثافة & كفاءة
يتطلب تصغير الجهاز تحسين المساحة تصاميم RF ثنائي الفينيل متعدد الكلور:
-
دوائر مرنة رفيعة للغاية (0.05مم) زيادة كثافة الأسلاك عن طريق 50%, تمكين 20% تخفيض الحجم في تسلا 4680 حزم البطارية.
-
تحقق لوحات HDI الصلبة المرنة تتبعًا/مساحة تبلغ 20/20 ميكرومتر مع إنتاجية تبلغ 56 جيجابت في الثانية (على سبيل المثال, أجهزة استشعار لتتبع العين من Apple Vision Pro), باستخدام الحفر الخلفي بالليزر للتحكم في بذرة <50ميكرومتر.
-
ابتكارات الإدارة الحرارية: يتحمل البوليميد المعدل بالنانو جهد انهيار 300 درجة مئوية و1200 فولت لمنصات EV 800 فولت.

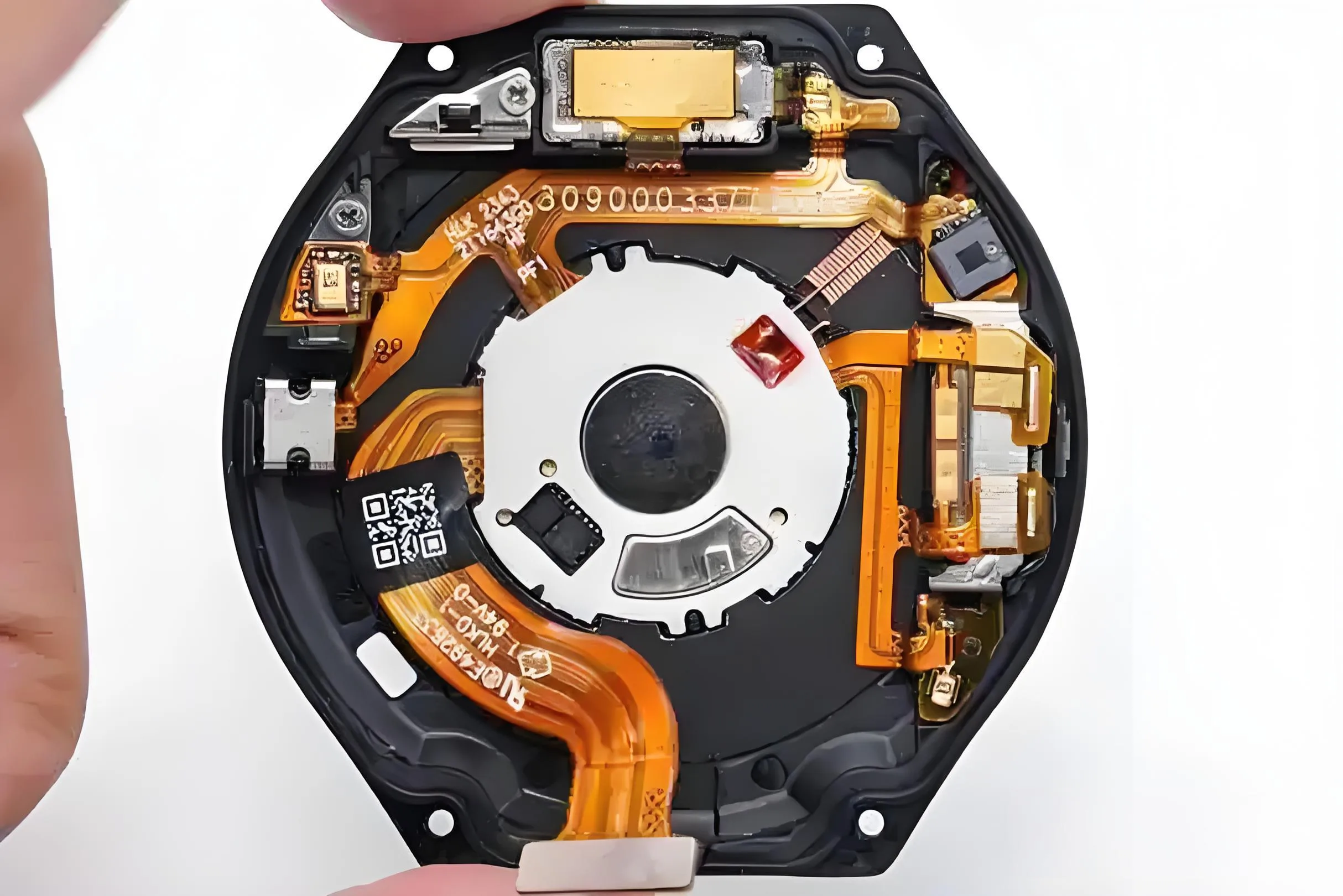

*”تحيط مركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة بمنحنيات الساعة الذكية, تحسين استغلال المساحة بنسبة 40%” – فريق تصميم ساعة Huawei Watch GT4*
3. تصنيع: الدقة تجتمع مع الذكاء
-
التصوير المباشر بالليزر (LDI): تمكن عرض الخط 5μm مع 92% أَثْمَر, مضاعفة كفاءة التعرض التقليدية ثلاث مرات.
-
معالجة تدريجية: يجمع بين القطع بالقالب والحفر بالليزر للحصول على دقة أبعاد تبلغ ±2μm (01005 مكون متوافق).
-
التفتيش البصري بالذكاء الاصطناعي: 99.9% التعرف على العيوب للعيوب على مستوى الميكرون, تعزيز الموثوقية مع خفض التكاليف.
4. التطبيقات: الأجهزة القابلة للارتداء للسيارات الكهربائية
التكنولوجيا القابلة للارتداء
تهيمن مركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة على سوق الأجهزة القابلة للارتداء والتي تبلغ قيمتها 150 مليار دولار:
-
بنطال يوغا Lululemon مزود بثنائي الفينيل متعدد الكلور المرن المستشعر للضغط
-

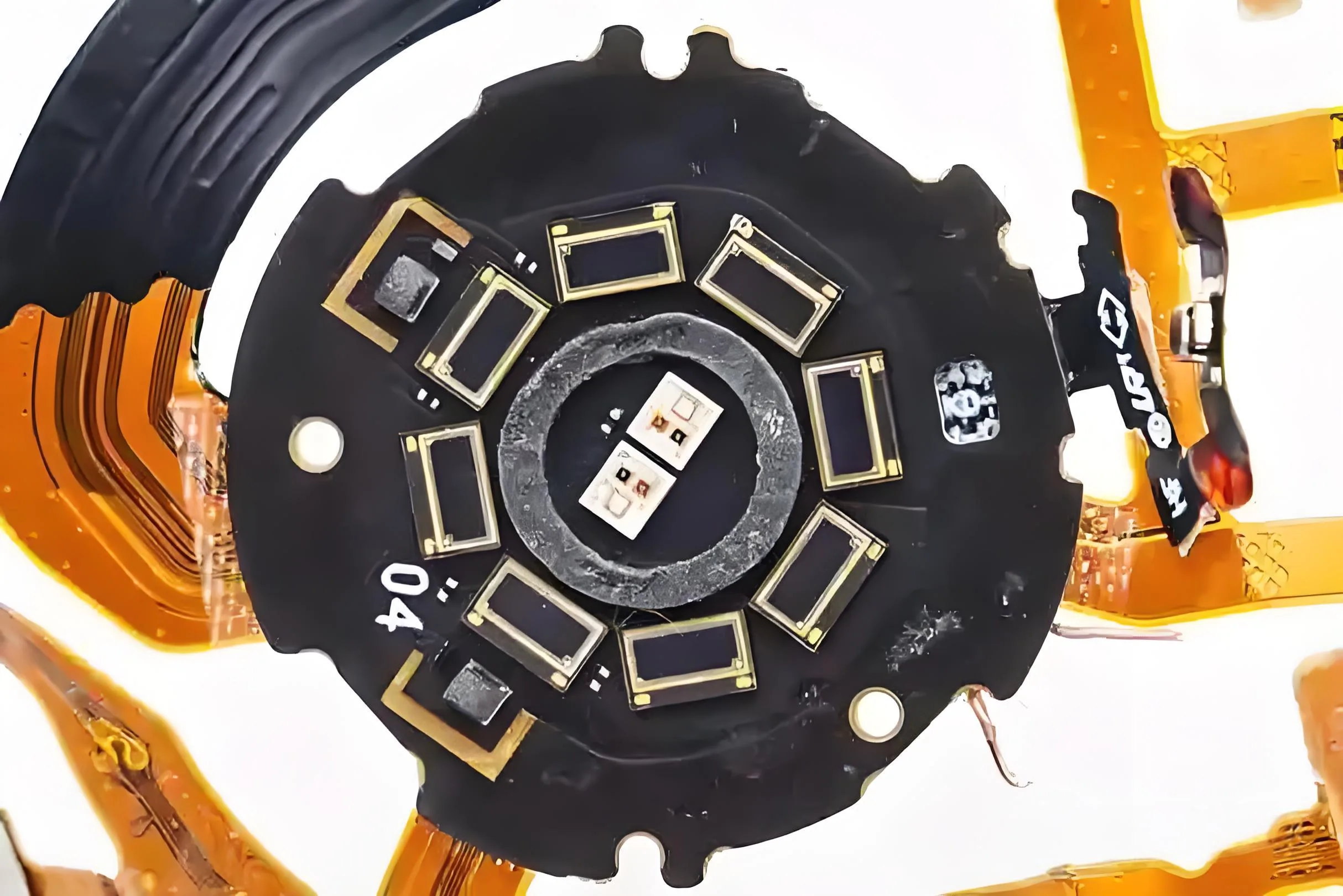

وصلات Apple Watch Ultra ECG (500معدل البيانات ميغابت في الثانية)
-
ميتا كويست 4 لوحات HDI دمج 12 الكاميرات + 5 رادارات الموجة المليمترية
إلكترونيات إي في
حلول BYD المرنة للسيارات:
-
BMS FPCs مع مراقبة خلية 100 ألف في الثانية
-
وحدات تخطيط القلب لعجلة القيادة (95% دقة)
-
دوائر جاهزة لـ T هرتز لـ 6G V2X (0.1هدف زمن الوصول مللي ثانية)
أنظمة عالية التردد
تعمل ترانزستورات الجرافين RF على تمكين محطات قاعدة 5G/6G بتردد 39 جيجاهرتز. الأحبار الموصلة تقلل من تأثير الجلد, بينما تعمل مركبات الجرافين والنحاس على تعزيز مقاومة التآكل.
5. الاتجاهات المستقبلية: التقارب & التقدم
-
المكونات المضمنة (IPD): 01005 تكامل المكونات يؤدي إلى تقليص حجم اللوحة 40% مع تحسين سلامة الإشارة.
-
أنظمة ذاتية التشغيل: المولدات النانوية الكهربائية الاحتكاكية (تنغ) حصاد الطاقة الحركية; تعمل واجهات الدماغ على غرار نيورالينك على تمكين المركبات التي يتم التحكم فيها عن طريق التفكير.
-
التصنيع المستدام: الأحبار ذات الأساس المائي واللحام الخالي من الرصاص تقلل من النفايات 40%. معدلات إعادة تدوير النحاس >95% يدعم “الشركة العامة للفوسفات (FPC) خالية من الكربون” الأهداف بواسطة 2030.
*يتوقع علماء المواد: “سوف تخترق مركبات الجرافين المعدنية السائلة حواجز 100 جيجا هرتز للطبقات المادية 6G.”*
6. خاتمة
تشمل تطورات RF PCB المواد (الجرافين/LCP), تصميم (3د التكامل), والتصنيع (الذكاء الاصطناعي/LDI). هذه الابتكارات تقود البنية التحتية لتقنية الجيل الخامس, الأجهزة القابلة للارتداء, وأداء السيارة الكهربائية.
مع التوسع في عمليات نشر 5G/mmWave ونمو إنترنت الأشياء, الطلب على موردي ثنائي الفينيل متعدد الكلور عالي التردد سوف تكثف. قادة الصناعة يحبون UGPCB مواصلة تطوير الحلول الحاصلة على براءة اختراع في المواد المتقدمة وتقنيات الدوائر المرنة.
