ATE اختبار رقاقة PCB نظرة عامة
رقاقة اختبار ATE PCB متخصصة لوحة الدوائر المطبوعة مصممة للاستخدام في معدات الاختبار الآلي (أكل) أنظمة اختبار رقائق أشباه الموصلات. هذا ثنائي الفينيل متعدد الكلور تلعب دورًا حاسمًا في ضمان جودة وموثوقية الرقائق قبل دمجها في الأجهزة الإلكترونية. وفيما يلي مقدمة مفصلة لرقاقة اختبار ثنائي الفينيل متعدد الكلور, تغطية معلوماته العامة, تصنيف, مواد, أداء, بناء, سمات, عملية الإنتاج, وسيناريوهات التطبيق.
تصنيف

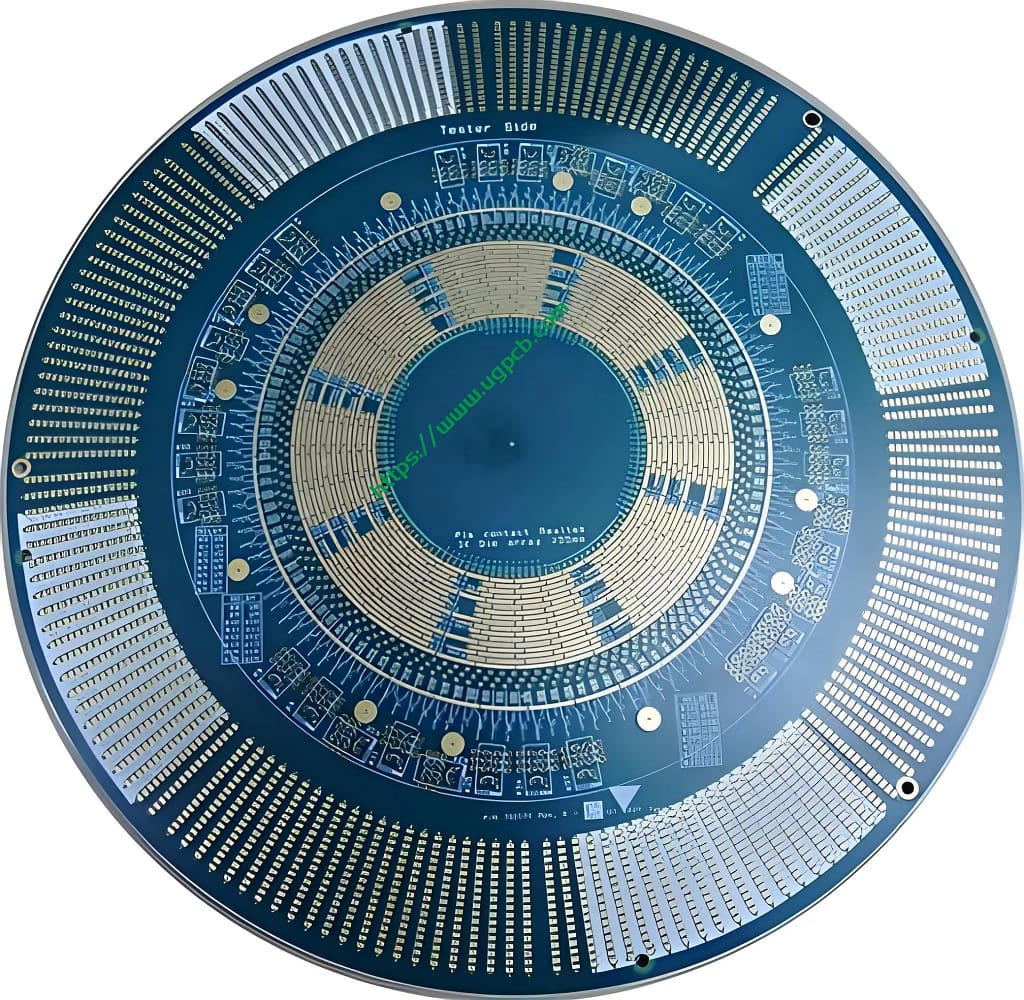

يتم تصنيف مركبات ثنائي الفينيل متعدد الكلور لرقاقة اختبار ATE بناءً على عدد طبقاتها, تكوين المواد, ومتطلبات التطبيق المحددة. النموذج المقدم هنا, أكل رقاقة اختبار ثنائي الفينيل متعدد الكلور, هو ثنائي الفينيل متعدد الكلور مكون من 12 طبقة, مما يشير إلى تعقيدها وقدرتها على التعامل مع سيناريوهات الاختبار المعقدة.
تكوين المواد
تم تصنيع شريحة اختبار ATE PCB باستخدام مادة ايزولا 370 ساعة, عالية الأداء, ركيزة عالية الموثوقية معروفة بخصائصها الكهربائية والحرارية الممتازة. تضمن هذه المادة قدرة PCB على تحمل ظروف الاختبار الصعبة وتوفير أداء مستقر.
خصائص الأداء
تتفوق شريحة اختبار PCB ATE في العديد من مجالات الأداء, بما في ذلك القدرة الاستيعابية العالية الحالية, فقدان إشارة منخفضة, وإدارة حرارية ممتازة. إن استخدام سمك النحاس 2 أونصة للطبقات الداخلية و1 أونصة للطبقات الخارجية يعزز التوصيل الكهربائي وقدرات التبديد الحراري.. بالإضافة إلى ذلك, الذهب الغمر (5ش) يوفر تشطيب السطح مقاومة فائقة للتآكل وقابلية لحام, ضمان اتصالات موثوقة أثناء الاختبار.
التصميم الهيكلي
هيكليا, تتميز شريحة اختبار ATE PCB بسمك لوح يبلغ 3.0 مم, توفير أساس قوي للدوائر المعقدة و عناصر. لا يضيف اللون الأخضر تمييزًا بصريًا فحسب، بل يساعد أيضًا في عمليات الفحص واستكشاف الأخطاء وإصلاحها.
السمات المميزة
تتميز شريحة اختبار PCB ATE بميزاتها الفريدة, بما في ذلك عدد طبقاتها العالية, تكوين المواد المتقدمة, والانتهاء من سطح الذهب الغمر. هذه الميزات, جنبا إلى جنب مع عمليات التصميم والتصنيع الدقيقة, اجعله خيارًا مثاليًا لتطبيقات اختبار شرائح ATE.
عملية الإنتاج
يتضمن إنتاج شرائح اختبار ATE PCBs سلسلة من الخطوات المعقدة:
- إعداد المواد: يتم تحضير الركيزة isola 370hr وتقطيعها إلى الأبعاد المطلوبة.
- تصفيح النحاس: يتم تغليف رقائق النحاس بالركيزة, مع إيلاء اهتمام خاص لمتطلبات سمك الطبقة الداخلية 2OZ والطبقة الخارجية 1OZ.
- نمذجة الدوائر: يتم حفر أنماط الدوائر المطلوبة على رقائق النحاس باستخدام تقنيات الحفر الدقيقة.
- طبقة التراص والتصفيح: يتم تكديس طبقات متعددة وتصفيحها معًا, ضمان المحاذاة الدقيقة والترابط.
- الحفر والطلاء: يتم حفر ثقوب لتركيب المكونات والتوصيل البيني, ومن ثم مطلي لتعزيز الموصلية.
- تطبيق تشطيب السطح: الذهب الغمر (5ش) يتم تطبيق الطلاء لتوفير مقاومة التآكل وقابلية اللحام.
- التفتيش النهائي والاختبار: يخضع PCB لفحص واختبار صارم لضمان الامتثال للمواصفات ومتطلبات الأداء.
سيناريوهات التطبيق

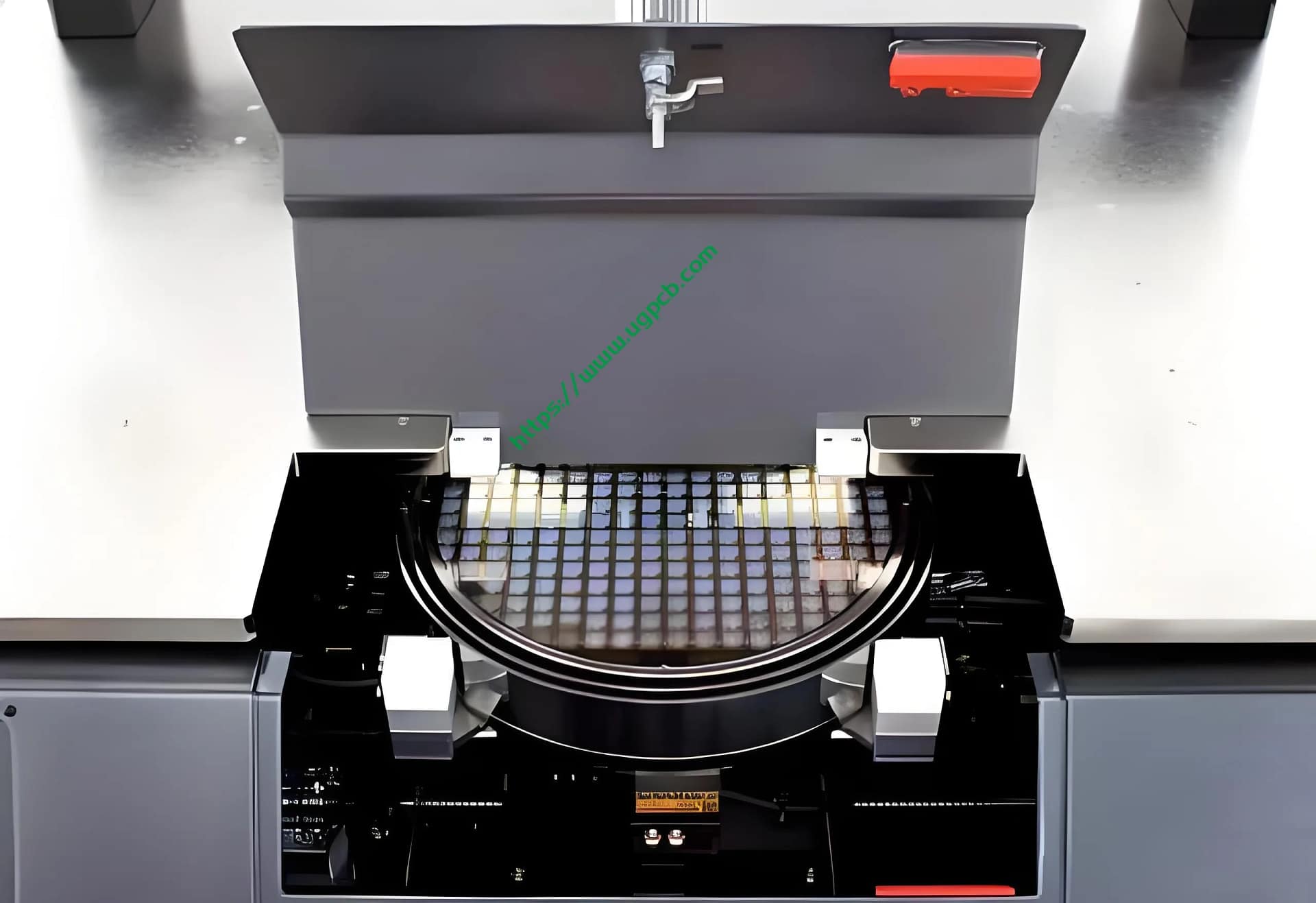

تُستخدم مركبات ثنائي الفينيل متعدد الكلور لرقاقة اختبار ATE بشكل أساسي في أنظمة معدات الاختبار الآلية لاختبار رقائق أشباه الموصلات والتحقق من صحتها. فهي ضرورية في صناعة أشباه الموصلات, حيث يعد اختبار الموثوقية العالية أمرًا بالغ الأهمية لضمان جودة وأداء الرقائق قبل دمجها في الأجهزة الإلكترونية. من خلال استخدام شرائح اختبار ATE PCBs, يمكن للمصنعين تحديد أي عيوب أو مشكلات في الرقائق بسرعة ودقة, ضمان أن يتم شحن المنتجات عالية الجودة فقط للعملاء.
