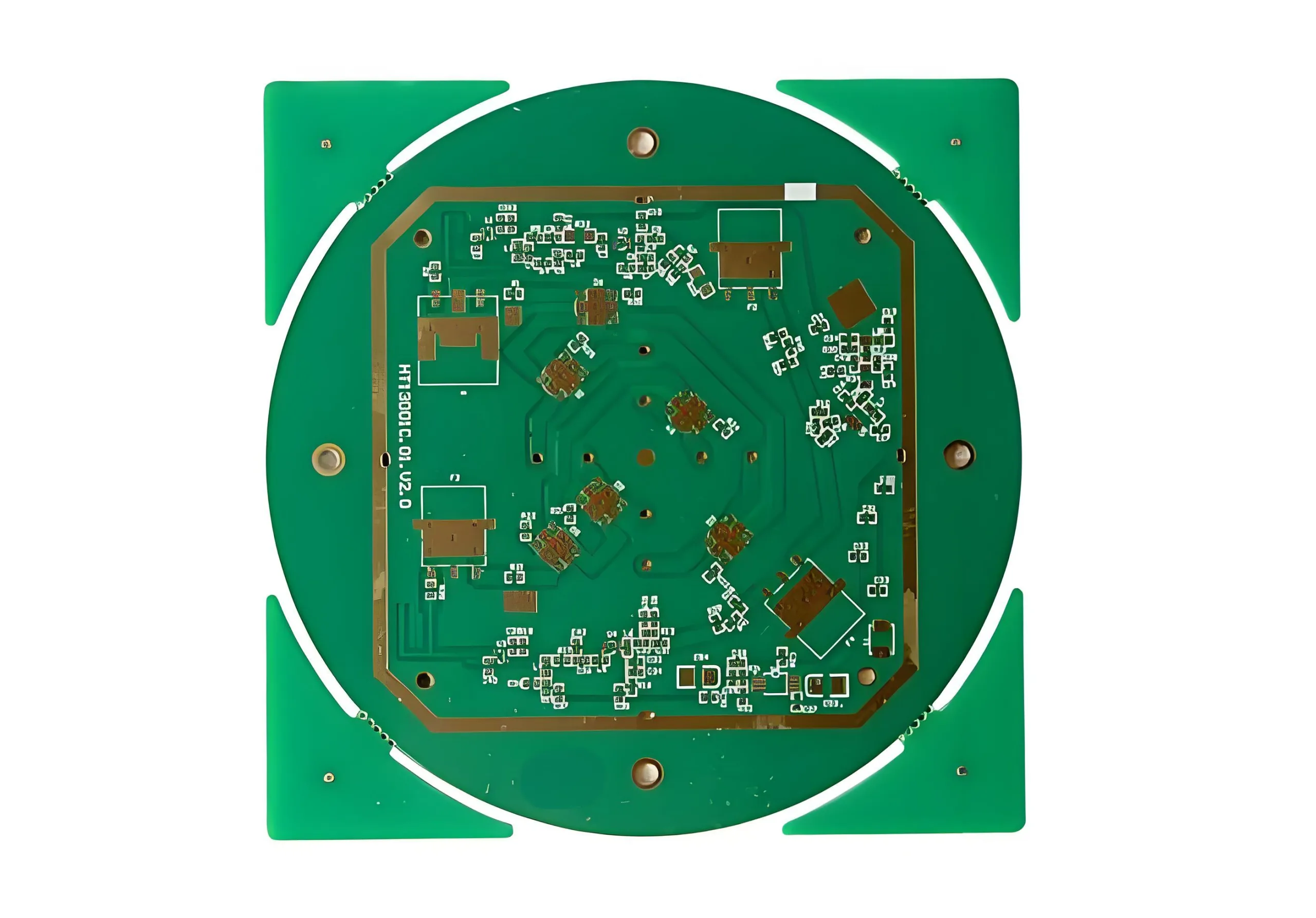

روجرز RT / مادة دورويد ro6002 ثنائي الفينيل متعدد الكلور
روجرز RT / مادة الميكروويف Duroid ro6002 PCB هي نوع من الصفائح الثابتة ذات العزل الكهربائي المنخفض, والتي يمكن أن تلبي المتطلبات الصارمة للموثوقية الميكانيكية والاستقرار الكهربائي في تصميم هياكل الموجات الدقيقة المعقدة.
تم قياس الاعتماد على درجة حرارة ثابت العزل الكهربائي من – 55اوك ل + 150أوك. أظهرت النتائج أن ثابت العزل الكهربائي للمادة لديه مقاومة ممتازة لتغير درجة الحرارة, ويمكن أن تلبي متطلبات التصفية, مصممو المذبذب وخط التأخير لأداء كهربائي مستقر في التصميم.
روجرز ro6002 ثنائي الفينيل متعدد الكلور المزايا الرئيسية
1. تضمن الخسارة المنخفضة أداءً ممتازًا عند الترددات العالية
2. السماحية والتسامح سمك تسيطر عليها بدقة
3. خصائص كهربائية وميكانيكية ممتازة
4. معدل تغير منخفض جدًا لثابت العزل الكهربائي مع درجة الحرارة
5. معامل التمدد السطحي يعادل رقائق النحاس
6. توسع منخفض للمحور Z
7. معدل عادم منخفض, مادة مثالية لتطبيقات الطيران
تطبيق ثنائي الفينيل متعدد الكلور: هوائي صفيف الطور,أنظمة الرادار الأرضية والمحمولة جوا, نظام تحديد المواقع العالمي, لوحة الكترونية معززة السلطة,دائرة متعددة الطبقات معقدة عالية الموثوقية, الطيران التجاري نظام مكافحة الاصطدام,شبكة تشكيل الشعاع
جدول معلمات روجرز RO6002 لركيزة ثنائي الفينيل متعدد الكلور
لمزيد من المعلومات التقنية حول مادة روجرز ro6002, يرجى زيارة: روجرز ro6002 المواصفات الفنية
سلسلة RT/duroid6000, سلسلة RO3000 وسلسلة RO3200 ™ من مواد لوحة PCB عالية التردد هي بولي تترافلوروإيثيلين (PTFE) المواد المركبة, التي تحتوي على جزيئات حشوة سيراميكية ذات عدد صحيح أكبر (>50%). خصائص التعبئة العالية لـ RT / درويد 6002, إن مواد لوحة PCB من سلسلة RO3000 وسلسلة RO3200 تجعلها تتمتع بمعامل تمدد حراري منخفض للمحور Z (CTE), طلاء كهربائي ممتاز من خلال موثوقية الثقب, ويتطابق CTE المسطح بشكل وثيق مع النحاس لتحقيق ثبات جيد في الحجم. الحشو في RT / درويد 6006 و 6010 لديها ثوابت عازلة عالية وتقليل حجم الدائرة.
إن قدرة التعبئة العالية للمادة معرضة أيضًا للمسامية التي تبلغ حوالي 5% مقدار. يبدو أن المسام الصغيرة الموجودة في المركب موجودة عند الواجهة بين الحشو وPTFE, على الرغم من أنه لا يمكن اكتشافه في المقطع العرضي عن طريق الفحص المجهري الإلكتروني. بسبب الأداء السطحي المنخفض لـ PTFE وحشو السيراميك المعالج, لن تؤدي المسام الدقيقة إلى امتصاص عالي للماء. لكن, يمكن للسوائل ذات التوتر السطحي المنخفض مثل المذيبات العضوية والمحاليل المائية التي تحتوي على مواد خافضة للتوتر السطحي أن تخترق المسام الدقيقة.
لأن PTFE ومواد الحشو الخزفية خاملة كيميائيًا لمعظم المواد الكيميائية المعالجة, يملأ امتصاص السائل المسام الصغيرة فقط ولا يغير الخصائص الفيزيائية لمواد لوحة PCB هذه. لكن, قبل معالجة اللوحات في درجات حرارة عالية (على سبيل المثال, التصفيح, لحام إنحسر Sn/Pb, إلخ.), ويجب إزالة المواد المتطايرة التي تخترق المواد المركبة. اشطفه جيدًا فورًا بعد ملامسته للمواد الكيميائية المعالجة لضمان عدم ترك أي مواد غير متطايرة قابلة للذوبان عند خبز الأجزاء.
إزالة متقلبة
يمكن أن يؤدي الفشل في إزالة المواد المتطايرة قبل العمليات ذات درجات الحرارة العالية مثل التصفيح أو اللحام بإعادة التدفق إلى رغوة عازلة أو انفصال. تم العثور على معالجات الخبز التالية للقضاء على المشاكل المرتبطة بالمواد المتطايرة أثناء عمليات درجة الحرارة المرتفعة.
الدليل الأساسي للخبز
1. قبل التصفيح.
قبل التصفيح, يجب خبز الطبقة الداخلية المراد تصفيحها لمدة نصف ساعة على الأقل في الفراغ أو في درجة حرارة الغرفة 300 درجة F من النيتروجين. إذا تم ضغط الصفائح معاً في جهاز تعقيم عالي الضغط, يمكن أن تسبق عملية الخبز عملية الضغط.
2. قبل الترسيب الكيميائي للنحاس.
اخبز الأطباق على الأقل 1 ساعة في فراغ أو في 300 درجة فهرنهايت من النيتروجين قبل الترسيب الكيميائي للنحاس. هذا هو مفتاح الخبز لأنه بمجرد تغطية الحواف والخواص الميكانيكية للألواح متعددة الطبقات بطبقة من النحاس اللاكهربائي, من الصعب إزالة إيثر جلايكول الإيثيلين الممتص من مواد الصوديوم المتوفرة تجاريًا أو الكحول الناتج عن التنظيف.
3. قبل إنحسر لحام.
قبل الارتداد الترابط أو تسوية الهواء الساخن (ينزف), يتم خبز اللوحة على الأقل 2 ساعات في فراغ أو في النيتروجين في 300 درجات ف. بعد الخبز, وقت الإقامة بعد تطبيق التدفق لا يزيد عن 30 ثواني. إذا كانت إعادة المعالجة مطلوبة, يجب تكرار معالجة الخبز المذكورة أعلاه.
عند خبز الأوراق في كيس تنقية النيتروجين, هناك حاجة إلى تدفق هواء النيتروجين من الكيس لضمان إزالة المواد المتطايرة الموجودة في الكيس. بصورة مماثلة, يجب توخي الحذر عند استخدام أكياس التفريغ لضمان عدم انسداد خط أنابيب التفريغ بواسطة مادة الكيس. إذا بقيت المواد المتطايرة في الحقيبة, سوف تتكثف على السبورة عندما تبرد. هذا يقلل بشكل كبير من فعالية الخبز. إذا لم يتم تسخين الفرن, يجب استخدام وقت الخبز الموصى به لجلب الفرن إلى درجة الحرارة.
التلوث العازل
يمكن أن يؤدي الفشل في تنظيف مواد لوحة ثنائي الفينيل متعدد الكلور بشكل كافٍ بعد ملامستها للمواد الكيميائية المعالجة في بعض الأحيان إلى تلوث العزل الكهربائي أو زيادة فقدان العزل الكهربائي. يمكن الوقاية من هذه المشاكل عن طريق تقليل التعرض للمذيبات ذات الطاقة السطحية المنخفضة التي تحتوي على مكونات غير متطايرة واستخدام عملية تنظيف معقولة. على سبيل المثال, لا يجوز غمر اللوحة في النقش لفترة أطول من وقت النقش المطلوب. فضلاً عن ذلك, يجب مسح اللوحة مباشرة بعد النقش.
المبادئ التوجيهية الأساسية لمنع التلوث العازل
الدليل الأساسي للخبز
1. قلل التعرض للمذيبات ذات الطاقة السطحية المنخفضة التي تحتوي على مكونات غير متطايرة.
2. تفريغ وشطف بانتظام لمنع البقايا غير المتطايرة.
3. إذا كان السطح العازل على اتصال بمحلول قابل للذوبان في الماء ذو طاقة سطحية منخفضة أو محلول عضوي قابل للذوبان في الماء يحتوي على مواد غير متطايرة, يجب أن تكون مغمورة اللوحة 70 F الماء المقطر الساخن 15 دقائق على الفور.
4. إذا كان السطح العازل على اتصال بمذيبات غير قابلة للذوبان في الماء تحتوي على مواد غير متطايرة, يجب غمر اللوحة في المذيبات العضوية القابلة للذوبان في الماء (على سبيل المثال. الميثانول, الإيثانول أو الأيزوبروبانول) ل 15 دقائق على الفور, ثم في الماء المقطر الساخن 15 دقائق
