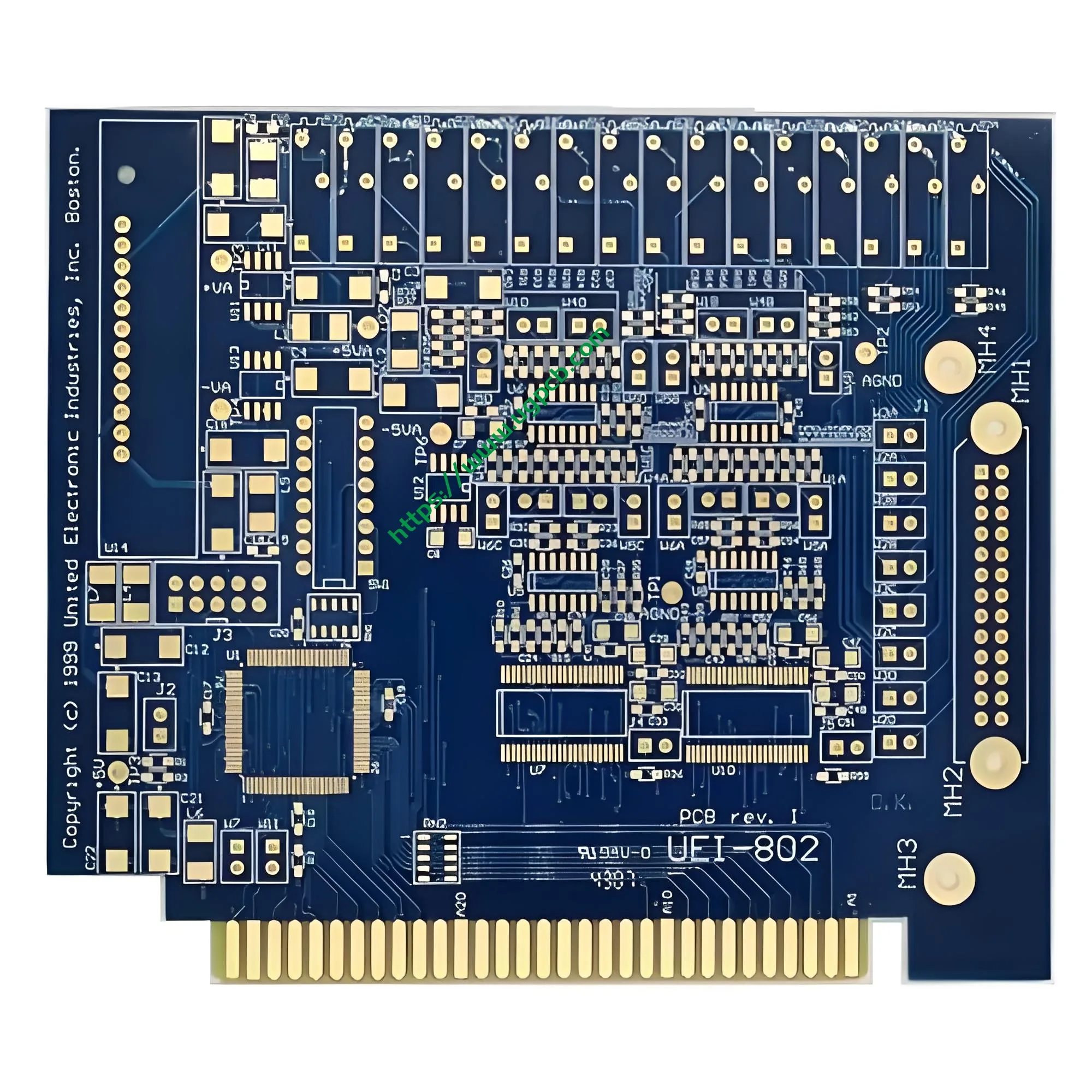

PCB Gold Finger a doppia faccia: soluzione con connettore edge ad alta affidabilità

1. Panoramica del prodotto

Un dito d'oro a doppia faccia circuito stampato (PCB) presenta contatti placcati in oro – comunemente chiamati “dita d'oro” – disposti lungo il bordo della scheda. Questi contatti creano un percorso elettrico collegabile quando inseriti in un connettore di accoppiamento, come uno slot per schede o una presa. Tutti i segnali e la potenza fluiscono attraverso questi terminali a forma di dito.

Il PCB Gold Finger a doppia faccia di UGPCB utilizza un substrato FR4 con un design a 2 strati. Lo spessore del pannello è 1.6 mm, e sia gli strati interni che quelli esterni hanno 1 once di rame. Il diametro minimo forato è 0.3 mm, e la larghezza e la spaziatura della traccia sono entrambe 0.15 mm. La finitura superficiale è oro ad immersione (Essere d'accordo) su tutto il consiglio, con ulteriore oro duro elettrolitico applicato selettivamente sulle aree delle dita dorate. Questo prodotto offre la flessibilità di instradamento di una scheda a doppia faccia insieme alla comprovata affidabilità delle connessioni Gold Finger. Serve un'ampia gamma di sistemi elettronici che richiedono interfacce plug-in scheda-scheda.

2. Classificazione e posizionamento dei prodotti

Secondo IPC‑6012 (la qualificazione del pannello stampato rigido e le specifiche prestazionali), questo prodotto rientra nelle seguenti categorie:

Dimensione Classificazione	Categoria
Per struttura	PCB a doppia faccia: tracce conduttive su entrambi i lati
Per metodo di interconnessione	Con fori passanti placcati (PTH)
Per classe di prestazione IPC‑6012	Classe 2 (prodotti elettronici di servizio dedicato) – adatto per la maggior parte delle applicazioni con dita d'oro
Per materiale del substrato	Laminato rigido FR4 (Grado S1141)
Per finitura superficiale	Essere d'accordo (nichel chimico / oro di immersione) + Oro duro elettrolitico selettivo su dita d'oro
Per funzione	PCB con dita dorate / PCB del connettore sul bordo

Questo prodotto è posizionato come aconnessione plug-in ad affidabilità medio-alta soluzione. Combina la libertà di progettazione del routing su due lati con l'integrità del segnale dei connettori dorati.

3. Parametri tecnici chiave

3.1 Substrato: FR4 + S1141 Laminato

FR4 è il substrato rigido più comune nel settore dei PCB. È costituito da resina epossidica rinforzata con fibra di vetro, che garantisce un'ottima resistenza meccanica, isolamento elettrico, e resistenza termica. Questo prodotto utilizza S1141 laminato FR4 dalla tecnologia Shengyi, che è conforme a IPC‑4101/21.

Indicatori chiave di prestazione per S1141 (testato su 1.6 campioni da mm) sono elencati di seguito.

Parametro	Valore tipico	Metodo di prova
Temperatura di transizione vetrosa (Tg)	140° C. (DSC)	IPC‑TM‑650 2.4.25
Temperatura di decomposizione termica (Td)	310° C. (5 % perdita di peso)	IPC‑TM‑650 2.4.24.6
CTE dell'asse Z (prima del Tg)	65 ppm/° C.	IPC‑TM‑650 2.4.24
CTE dell'asse Z (dopo il Tg)	300 ppm/° C.	IPC‑TM‑650 2.4.24
Costante dielettrica (Non so, 1 MHz)	4.6	IPC‑TM‑650 2.5.5.9
Fattore di dissipazione (Df, 1 MHz)	0.015	IPC‑TM‑650 2.5.5.9
Punteggio di infiammabilità	UL 94 V‑0	UL 94
Assorbimento d'acqua	0.15 %	IPC‑TM‑650 2.6.2.1

Origine dati: Scheda tecnica Shengyi S1141, conforme a IPC‑4101/21.

UL 94 V‑0 è la più alta classificazione di ritardante di fiamma UL 94 prova di combustione verticale. Lo richiede dopo due applicazioni con fiamma da 10 secondi, il tempo totale di combustione della fiamma per ciascun campione non deve superare 10 secondi, e nessuna goccia fiammeggiante accende l'indicatore del cotone. Ciò garantisce che il PCB rimanga sicuro in condizioni di riscaldamento anomalo o di cortocircuito.

3.2 Spessore della scheda: 1.6 mm

IL 1.6 Lo spessore di mm è lo standard industriale per i PCB rigidi. Serve anche come spessore di base per i dati sulle proprietà del materiale S1141. Questo spessore raggiunge un equilibrio ottimale tra resistenza meccanica, stabilità di inserimento, e costo di produzione. È ampiamente compatibile con gli slot dei connettori standard.

3.3 Spessore del rame: 1 oz (Circa 35 μm)

Sia lo strato interno che quello esterno sono fogli di rame1 oz (oncia) , che è approssimativamente 35 μm di spessore. Secondo IPC‑6012, lo spessore minimo del rame finito per la Classe 1 e classe 2 tavole è 48 μm. A cominciare da 1 oz garantisce che lo spessore finale dopo la lavorazione soddisfi questi requisiti. Questo peso in rame supporta un'adeguata capacità di trasporto di corrente (circa 4‑6 A, a seconda della larghezza della traccia) preservando la precisione dell'incisione a linee sottili. La larghezza della traccia e la spaziatura di 0.15 mm (Di 6 mil) sono producibili in modo affidabile con 1 once di rame.

3.4 Diametro passante minimo: 0.3 mm

Il diametro minimo del foro meccanico è 0.3 mm, che rientra ampiamente nelle capacità della tecnologia through-hole standard. Questo supporta il foro passante placcato (PTH) elaborazione per garantire un'interconnessione elettrica affidabile tra gli strati. Per IPC‑6012, tutti i PTH devono superare i test di stress termico (288 °C immersione saldatura) per verificare l'integrità strutturale.

3.5 Larghezza e spaziatura: 0.15 mm / 0.15 mm

Una larghezza della traccia di 0.15 mm (circa 6 mil) e una spaziatura di 0.15 mm rappresentano una capacità di precisione nell'ambito della produzione PCB convenzionale. A 1 Oz Spessore di rame, UN 0.15 La traccia mm può trasportare circa 0,5‑0,8 A di corrente in base ai calcoli IPC‑2221. Ciò soddisfa le esigenze della maggior parte delle applicazioni di trasmissione del segnale e di alimentazione a bassa potenza. Questa combinazione di larghezza e spaziatura garantisce affidabilità mantenendo sotto controllo i costi di produzione.

4. Finitura superficiale: Oro ad immersione più dita in oro elettrolitico

Questo prodotto utilizza aprocesso combinato di finitura superficiale: oro di immersione (Essere d'accordo) su tutta la linea, conplaccato oro duro applicato selettivamente alle aree del dito d'oro. Questo è il processo standard e ottimale per i PCB Gold Finger.

4.1 Oro ad immersione (Essere d'accordo) Processo

Nichel chimico / Oro ad immersione (Essere d'accordo) è una finitura in cui il nichel viene prima depositato chimicamente sulla superficie del rame, seguito da un sottile strato d'oro depositato attraverso una reazione di spostamento.

PerIPC‑4552 Revisione A (rilasciato 2017) :

• Spessore del nichel: 3 μm a 6 μm (120 μin a 240 min)
• Spessore dell'oro: 0.04 μm a 0.10 μm (1.6 μin a 4.0 min)
• Spessore dell'oro consigliato: 0.04 μm a 0.07 μm (1.6 μin a 2.8 min)

Origine dati: IPC‑4552 – Specifiche prestazionali per nichel chimico / Oro ad immersione (Essere d'accordo) Placcatura per schede stampate.

Vantaggi dell'ENIG:

• Superficie piana adatta per tracce a passo fine e pacchetti BGA
• Eccellente saldabilità che supporta la saldatura senza piombo (per esempio., SAC305)
• Forte resistenza all'ossidazione con lunga durata
• Il sottile strato d'oro mantiene i costi gestibili

4.2 Dita in oro elettrolitico: la caratteristica fondamentale

Le aree del dito d'oro ricevonoulteriore oro duro elettrolitico. A differenza dell'oro tenero utilizzato in ENIG, placcato oro duro contiene indurenti come cobalto o nichel (lega di oro-cobalto o oro-nichel). La sua durezza può superare HV 200, fornendo una resistenza all'usura molto maggiore rispetto all'oro tenero.

Perché le dita d'oro devono usare oro duro galvanizzato?

L'oro ENIG è estremamente sottile (solo 0,04‑0,10 μm) e morbido (durezza inferiore a HV 90). Si consuma dopo soli 3‑5 cicli di inserimento. Oro duro elettrolitico, con uno spessore tipicamente superiore 0.76 μm, può sopportare centinaia o addirittura migliaia di cicli di inserimento.

PerIPC‑4556 (Specifiche delle prestazioni dell'oro duro) :

Classe di applicazione	Spessore minimo dell'oro	Applicazioni tipiche
Classe 2 (Durevole)	≥ 0.76 μm (30 min)	La maggior parte delle applicazioni per dita d'oro
Classe 3 (Alta affidabilità)	≥ 1.27 μm (50 min)	Inserimento ad alto ciclo, industriale / militare
Sottostrato di nichel	3‑5 µm	Richiesto per tutti i depositi di oro duro

Origine dati: IPC‑4556 – Specifiche prestazionali per oro duro elettrolitico per connettori e dita in oro.

Il processo di placcatura in oro utilizzato in questo prodotto è conforme alla classe IPC‑4556 2 attraverso la classe 3 standard, garantendo la durata dell'inserzione e l'affidabilità del contatto.

5. Considerazioni di progettazione

5.1 Smussatura delle dita in oro

L'estremità di inserimento delle dita dorate deve esseresmussato per consentire un ingresso agevole nello slot del connettore.

• Angolo di smusso: Tipicamente 30° o 45°
• Profondità dello smusso: Per 1.6 spessore tavola mm, la profondità dello smusso è generalmente di 0,8‑1,0 mm, lasciando un bordo smussato di 0,6‑0,8 mm sulla punta
• Spessore della punta rimanente: Da circa un terzo alla metà dello spessore originale della tavola
• Requisito critico: Nessuna maschera di saldatura può coprire l'area smussata, e lo strato d'oro deve coprire completamente lo smusso smussato

5.2 Regole per la progettazione dell'area del dito d'oro

• Le dita d'oro dovrebbero essere posizionate sul bordo del tabellone in una disposizione ordinata
• La spaziatura minima tra le dita dorate adiacenti deve essere ≥ 7 mil (circa 0.178 mm)
• L'area del dito d'oro deve essere chiaramente contrassegnata nei file Gerber con istruzioni esplicite per la placcatura

5.3 Considerazioni sul controllo dell'impedenza

Il materiale FR4 ha una costante dielettrica Dk = 4.6 A 1 MHz. Per 50 Ω single-ended o 100 Controllo dell'impedenza differenziale Ω, i progettisti possono regolare la larghezza della traccia e lo spessore dielettrico. IL 0.15 La larghezza e la spaziatura della traccia in mm in questo prodotto soddisfano la maggior parte dei requisiti di integrità del segnale per i progetti standard.

6. Principio di lavoro

Un PCB Gold Finger a doppia faccia funziona attraverso due meccanismi principali: contatto elettrico Etrasmissione del segnale.

1. Collegamento elettrico: I contatti dorati sul bordo della scheda si accoppiano fisicamente con i contatti a molla metallica all'interno dello slot del connettore, stabilire un percorso elettrico a bassa resistenza.
2. Trasmissione del segnale: Il PCB traccia i segnali del percorso provenienti da vari componenti (patatine, resistori, condensatori, ecc.) ai contatti dorati, che poi trasmettono attraverso il connettore alla scheda madre o al backplane. Il design a doppia faccia consente l'instradamento sia lo strato superiore che quello inferiore, aumentando significativamente la densità di routing e la flessibilità di progettazione.
3. Collegabilità: Lo strato d'oro duro elettrolitico sui diti d'oro fornisce una resistenza all'usura sufficiente per supportare più cicli di inserimento senza degradare la resistenza del contatto o l'integrità del segnale.

7. Applicazioni e casi d'uso

I PCB Gold Finger a doppia faccia sono ampiamente utilizzati nei dispositivi elettronici che richiedonoconnessioni collegabili. Le applicazioni comuni includono:

Area di applicazione	Prodotti specifici
Informatica & Server	Moduli di memoria (DDR, DDR2, DDR3, DDR4, DDR5), schede grafiche, schede di interfaccia di rete, schede di espansione
Elettronica di consumo	Unità USB, schede di memoria, lettori di carte, smartphone, smartwatch
Apparecchiature per le comunicazioni	Router, interruttori, moduli di comunicazione
Controllo industriale	Quadri di controllo industriale, schede di acquisizione dati, apparecchi di prova
Elettronica automobilistica	Unità di controllo a bordo del veicolo, sistemi di infotainment
Dispositivi medici	Moduli elettronici medicali (con supplemento medico IPC‑6012EM)
Aerospaziale	Moduli avionici (con supplemento aerospaziale IPC‑6012FS)

I PCB FR4 a doppia faccia con dita dorate sono particolarmente adatti permedia complessità, applicazioni sensibili ai costi che richiedono connettività plug-in.

8. Flusso del processo di produzione

UGPCB segue una sequenza di produzione standard per PCB Gold Finger a doppia faccia:

1. Taglio – Tagliare il laminato rivestito in rame FR4 alle dimensioni del pannello di lavoro.
2. Perforazione - Trapano 0.3 fori passanti e fori di montaggio da mm.
3. PTH / Placcatura del pannello – Applicare un deposito chimico di rame nei fori, quindi la piastra del pannello.
4. Trasferimento del modello – Esporre e sviluppare lo schema circuitale.
5. Placcatura con motivo – Circuiti e fori placcati elettroliticamente 1 once di rame.
6. Incisione – Rimuovere la lamina di rame non protetta per formare le tracce finali del circuito.
7. Maschera di saldatura – Applicare inchiostro per maschera di saldatura verde o di altro colore.
8. Finitura superficiale – ENIG – Applicare nichel chimico e oro per immersione su tutta la tavola.
9. Placcatura in oro – Placcare selettivamente l'oro duro sulle aree delle dita dorate.
10. Smussatura delle dita in oro – Smussare l'estremità di inserimento.
11. Prova elettrica - Eseguire sonda volante o test degli apparecchi.
12. Ispezione visiva – Ispezionare secondo IPC‑A‑600.
13. Imballaggio & Spedizione – Confezione sottovuoto per protezione dall'umidità.

9. Prestazioni e standard di qualità

Questo prodotto è progettato e realizzato in stretta conformità con i seguenti standard internazionali:

Standard	Titolo	Ambito
IPC‑6012	Specifiche di qualificazione e prestazione per circuiti stampati rigidi	Prestazioni generali e affidabilità
IPC‑A‑600	Accettabilità dei circuiti stampati	Aspetto visivo e criteri di accettazione
IPC‑4552	Specifiche prestazionali ENIG	Controllo del processo dell'oro per immersione
IPC‑4556	Specifiche delle prestazioni in oro duro elettrolitico	Processo di oro duro con dito d'oro
IPC‑4101/21	Specifiche per materiali di supporto per pannelli stampati rigidi e multistrato	Specifiche del materiale FR4
UL 94 V‑0	Normativa sulla Sicurezza – Infiammabilità delle Materie Plastiche	Certificazione ignifuga

10. Perché scegliere UGPCB?

• Esperienza professionale nella produzione di dita d'oro – UGPCB ha capacità mature nella galvanica e nella smussatura.
• Controllo di qualità end-to-end – Ogni fase, dal taglio all'ispezione finale, è gestita secondo gli standard IPC.
• Materiali tracciabili – Utilizza laminati FR4 di marca come Shengyi S1141 con chiara tracciabilità della fonte.
• Consegna veloce – Una linea di produzione PCB dedicata a doppia faccia supporta la prototipazione rapida e la produzione in serie.
• Supporto tecnico – Fornisce DFM (Progettazione per la produzione) revisioni e raccomandazioni sul controllo dell'impedenza.

11. Richiedi informazioni adesso

UGPCB è impegnata a fornire soluzioni PCB Gold Finger a doppia faccia di alto valore ai clienti di tutto il mondo. Se ne hai bisognoprototipazione del campione, produzione di prova in piccoli lotti, o produzione di grandi volumi, abbiamo l'esperienza per servirti.

Contattaci per un preventivo:

• Fornire file Gerber o Progettazione di circuiti stampati dati
• Specificare lo spessore della placcatura in oro (0.76 μm a 1.27 µm consigliato)
• Conferma l'angolo di smusso (30° o 45°) e qualsiasi altro requisito speciale

Dichiarazione dell'origine dei dati

I dati tecnici e i riferimenti normativi contenuti in questo documento provengono da: IPC‑6012 Qualificazione e specifiche prestazionali per schede stampate rigide; Specifiche prestazionali IPC‑4552 per il nichel chimico / Oro ad immersione (Essere d'accordo) Placcatura per schede stampate; Specifiche prestazionali IPC‑4556 per oro duro elettrolitico per connettori e dita in oro; IPC‑A‑600 Accettabilità dei circuiti stampati; UL 94 Normativa sulla Sicurezza – Infiammabilità delle Materie Plastiche; e la scheda tecnica Shengyi S1141 (conforme a IPC‑4101/21).
