Panoramica del prodotto: Un PCB rigido progettato per applicazioni di dispositivi medici

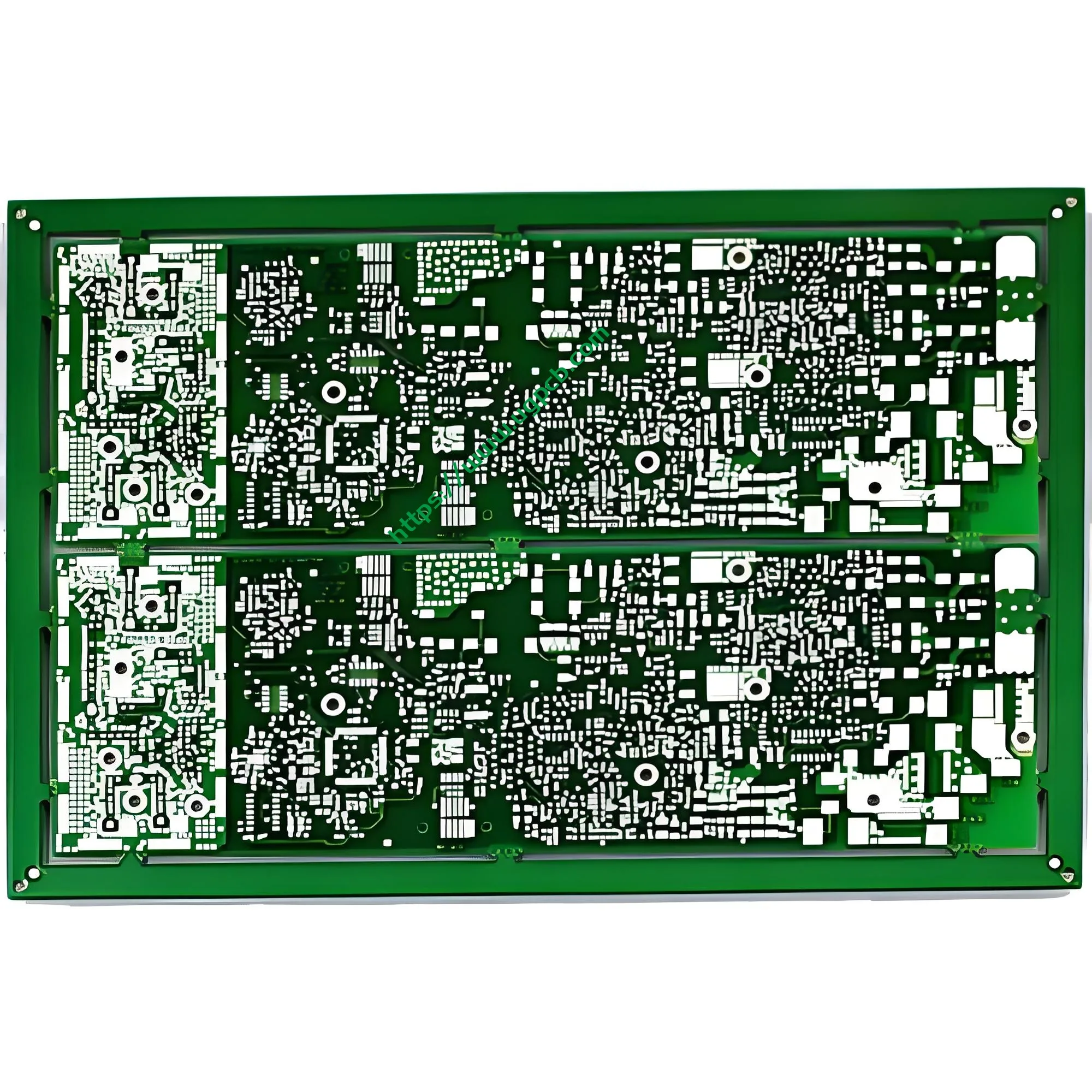

La scheda PCB del dispositivo medico UGPCB è a 4-circuito stampato rigido a strati prodotto nel rigoroso rispetto della Addendum per applicazioni mediche IPC-6012EM E Classe di prestazione IPC 3 Requisiti. Questa alta affidabilità medico PCB è costruito sul laminato vetro-epossidico Shengyi S1000H FR-4 ad alte prestazioni, con uno spessore del pannello finito di 1,6 mm e dimensioni di 216.3 × 92,6 mm. Le caratteristiche del tabellone 1foglio di rame da once uniformemente distribuito su tutti e quattro gli strati, abbinato ad un argento ad immersione (IAG) finitura superficiale conforme a IPC-4553A, e a maschera per saldatura verde con legenda serigrafata bianca.
QuestoPCB del dispositivo medico è progettato appositamente per applicazioni sanitarie critiche, tra cuimonitor dei pazienti, sistemi di imaging medico, pompe per infusione, ventilatori, e defibrillatori. Secondo il sistema di classificazione IPC per l'affidabilità delle schede stampate, Classe 3 si applica alle apparecchiature elettroniche ad alte prestazioni che operano in ambienti difficili, richiedendo “zero tempi di inattività” E “100% affidabilità”. UGPCB lo produce4-PCB medico a strati per soddisfare questi rigorosi requisiti di progettazione e prestazioni.
Classificazione del prodotto e conformità agli standard
Classificazione per livello di affidabilità IPC
IPC-6012 definisce tre classi di affidabilità per i circuiti stampati rigidi:
- Classe 1: Elettronica di consumo generale
- Classe 2: Elettronica di servizio dedicata
- Classe 3: Elettronica ad alte prestazioni/ambienti difficili: dispositivi medici, aerospaziale, equipaggiamento militare
La scheda PCB per dispositivo medico UGPCB è classificata Classe di prestazione IPC 3 (Alte prestazioni) e pienamente conforme IPC-6012EM, l'unico standard globale di consenso del settore per le applicazioni mediche di specifiche di qualificazione e prestazione per rigidi tavole stampate.
Classificazione per materiale di base
- Categoria del substrato: Laminato rivestito in rame vetro-epossidico ad alte prestazioni FR-4.0
- Grado Tg: Laminato Mid-Tg (Tg ≈ 150–155°C)
- Punteggio di infiammabilità: UL 94 V-0
Classificazione per numero di strati
- 4-Scheda a strati: Standard “Segnale-Massa-Potenza-Segnale” configurazione dello stack
Classificazione per finitura superficiale
- Argento immersione (IAG) finitura superficiale, conforme a IPC-4553A
Punti salienti del design: Gli standard di livello medico guidano l'ingegneria di precisione
Selezione del materiale: laminato ad alte prestazioni Shengyi S1000H
Il materiale di base di aPCB medico determina direttamente la sua affidabilità termica, prestazioni elettriche, e durata di servizio a lungo termine. UGPCB seleziona il laminato Shengyi S1000H, con i seguenti parametri prestazionali principali:
| Parametro | Valore tipico | Metodo di prova | Significato ingegneristico |
|---|---|---|---|
| Tg (Metodo DSC) | 155° C. | IPC-TM-650 2.4.25 | Compatibile con saldatura senza piombo; mantiene la rigidità a temperature elevate |
| Tg (Metodo TMA) | ~170°C | IPC-TM-650 2.4.24 | Controllo superiore dell'espansione dell'asse Z |
| Td (5% perdita di peso) | 348° C. | IPC-TM-650 2.4.24.6 | Resistenza alla saldatura ad alta temperatura; previene danni termici |
| Cte (Asse Z., sotto la Tg) | 37 ppm/° C. | IPC-TM-650 2.4.24 | La bassa espansione dell'asse Z garantisce l'affidabilità |
| Cte (Asse Z., sopra Tg) | 250–300ppm/°C | - | Controlli tramite stress durante il ciclo termico |
| Costante dielettrica Dk (1GHz) | 4.3–4.6 | - | Trasmissione stabile del segnale; adatto per progetti digitali ad alta frequenza |
| Fattore di dissipazione Df (1GHz) | 0.018–0,022 | - | Perdita di segnale moderata; soddisfa i requisiti di integrità del segnale dei dispositivi medici |
| Assorbimento d'acqua | ≤0,15% | - | Assorbimento di umidità a basso; adatto per ambienti medici umidi |
Fonte: Shengyi Technology Co., Ltd. Scheda tecnica S1000H
Il laminato S1000H raggiunge unTd di 348°C, ben al di sopra della temperatura di picco della saldatura a riflusso senza piombo (circa 245–260°C), garantendo che non si verifichi alcuna decomposizione del materiale durante la saldatura. SuoTempo di resistenza al calore T288 ≥5 minuti (misurato fino a 20 minuti) significa che il materiale resiste a 288°C per oltre 5 minuti senza delaminazione. Queste proprietà termiche sono fondamentali perPCB medicali operare in ambienti esigenti.
Stackup dei livelli e controllo dell'impedenza
Questo4-PCB del dispositivo medico a strati utilizza una classica configurazione di stackup:
- Strato 1 (Superiore): Strato di segnale
- Strato 2 (Strato interno 1): Piano di terra solido (GND)
- Strato 3 (Strato interno 2): Piano di potenza (Energia)
- Strato 4 (Metter il fondo a): Strato di segnale
Questo “Segnale-Massa-Potenza-Segnale” lo stackup riduce l'induttanza del circuito di circa 30% e sopprime efficacemente le interferenze elettromagnetiche (EMI), garantendo una trasmissione affidabile di segnali analogici sensibili e segnali digitali ad alta velocitàdispositivi elettronici medici.
Progettazione di percorsi ad alta densità
- Diametro minimo del foro: 0.1mm – supporta la progettazione a livello HDI
- Larghezza/spaziatura minima della traccia: 0.1mm/0,1 mm (circa 4mil/4mil)
- Spessore di lamina di rame: 1oncia/1 oncia/1 oncia/1 oncia (circa 35μm) – distribuzione uniforme del rame su tutti e quattro gli strati
La larghezza/spaziatura della traccia di 0,1 mm rappresenta un elevato livello di precisione Produzione di PCB. Combinato con il diametro minimo del foro di 0,1 mm, Questo PCB medico supporta pacchetti di componenti ad alta densità (come BGA e QFN), incontrando il miniaturizzazione e integrazione tendenze in progettazione di dispositivi medici.
Finitura superficiale: argento ad immersione
QuestoPCB medico usiargento ad immersione (IAG) finitura superficiale, pienamente conformeIPC-4553A Specifiche per la placcatura in argento per immersione per pannelli stampati. I principali vantaggi dell'argento per immersione includono:
- Rivestimento senza nichel: Elimina le interferenze magnetiche e i problemi di segnale causati dagli strati di nichel
- Alta conduttività: L'argento offre la migliore conduttività elettrica tra tutti i metalli
- Deposizione sottile e uniforme: Adatto per layout a passo ultrafine
- Ottima saldabilità: Il tempo di bagnatura della saldatura a riflusso è generalmente inferiore 2 secondi
- Capacità di bonding del filo: Supporta il collegamento del filo d'oro richiesto nei dispositivi medici
- Conforme alla direttiva RoHS: Processo ecologico senza piombo
Principio di funzionamento e integrità del segnale
Il principio operativo fondamentale di a PCB del dispositivo medico può essere riassunto come: fornire supporto meccanico e interconnessione elettrica per Componenti elettronici. Per questa tavola a 4 strati:
- Trasmissione del segnale: Le tracce del segnale sugli strati superiore e inferiore trasportano vari segnali dei sensori, segnali di controllo, e segnali di comunicazione dati. La larghezza/spaziatura della traccia di precisione di 0,1 mm garantisce segnali ad alta velocità percorrere i sentieri più brevi possibili.
- Distribuzione dell'energia: Lo strato di potere interiore (Strato 3) fornisce una distribuzione stabile dell'energia a tutti i componenti del PCB. Lo spessore del rame di 1 oncia garantisce una capacità di trasporto di corrente sufficiente.
- Messa a terra e schermatura: Il piano terra solido (Strato 2) fornisce un percorso di ritorno a bassa impedenza per tutti i segnali e agisce come un scudo elettromagnetico, prevenire le interferenze elettromagnetiche tra i diversi moduli funzionali all'interno del dispositivo medico.
- Controllo dell'impedenza: Controllando con precisione la larghezza della traccia, spessore dielettrico, e costante dielettrica (Dk=4,3–4,6 a 1 GHz), il design raggiunge impedenza caratteristica controllata (per esempio., 50Ω single-ended, 100differenziale Ω), garantendo l'integrità del segnale.
Specifiche prestazionali e verifica di affidabilità
Prestazioni elettriche
| Parametro | Valore/Standard | Fonte |
|---|---|---|
| Costante dielettrica (1GHz) | 4.3–4.6 | Scheda tecnica Shengyi S1000H |
| Fattore di dissipazione (1GHz) | 0.018–0,022 | Scheda tecnica Shengyi S1000H |
| Resistività superficiale | ≥10⁹MΩ | Scheda tecnica Shengyi S1000H |
| Resistività al volume | ≥10⁸ MΩ·cm | Scheda tecnica Shengyi S1000H |
| Tensione di rottura dielettrica | ≥40 kV/mm | Scheda tecnica Shengyi S1000H |
Prestazioni termiche
| Parametro | Valore | Fonte |
|---|---|---|
| Temperatura di transizione vetrosa Tg (DSC) | 155° C. | Dati ufficiali della tecnologia Shengyi |
| Temperatura di decomposizione termica Td (5% perdita in peso) | 348° C. | Dati ufficiali della tecnologia Shengyi |
| T260 (nessuna delaminazione a 260°C) | ≥10 minuti | Scheda tecnica Shengyi S1000H |
| T288 (nessuna delaminazione a 288°C) | ≥5 minuti (20 minimo misurato) | Scheda tecnica Shengyi S1000H |
| Asse Z CTE (sotto la Tg) | 37 ppm/° C. | Dati ufficiali della tecnologia Shengyi |
| Asse Z CTE (sopra Tg) | 250–300ppm/°C | Scheda tecnica Shengyi S1000H |
Prestazioni meccaniche
| Parametro | Valore | Fonte |
|---|---|---|
| Forza di flessione | ≥400MPa | Scheda tecnica Shengyi S1000H |
| Forza della pelatura (adesione del rame) | ≥1,0 N/mm | Scheda tecnica Shengyi S1000H |
| Modulo di Young | ~20 GPa | Scheda tecnica Shengyi S1000H |
| Assorbimento d'acqua | ≤0,15% | Scheda tecnica Shengyi S1000H |
Punteggio di infiammabilità
Il materiale di base di questoPCB del dispositivo medico è conformeUL 94 V-0 – ovvero nel test di combustione verticale, il materiale si autoestingue all'interno10 secondi dopo che la fiamma è stata rimossa e non gocciola particelle ardenti. Questo è fondamentale per la sicurezza antincendioapparecchiature elettroniche mediche.
Processo di produzione e controllo qualità
PCB per uso medico richiedono un rigoroso controllo del processo e un'ispezione di qualità completa. Il processo di produzione di UGPCB include:
Fasi di produzione principali
- Taglio del materiale: Tagliare il laminato rivestito in rame Shengyi S1000H alle dimensioni richieste
- Circuiti dello strato interno: Trasferimento e incisione del modello per gli strati interni (Strato 2, Strato 3)
- Trattamento all'ossido bruno: Migliora l'adesione tra lo strato interno di rame e il preimpregnato
- Laminazione: Premere insieme quattro strati ad alta temperatura e pressione
- Perforazione: Foratura meccanica di fori minimo 0,1 mm
- Deposizione chimica di rame & Placcatura del pannello: Metallizzazione delle pareti dei fori per le connessioni interstrato
- Circuiti dello strato esterno: Trasferimento e incisione del modello per gli strati superiore e inferiore
- Applicazione della maschera di saldatura: Stampa della maschera di saldatura verde
- Finitura superficiale: Argento immersione (IAG) processo
- Stampa della legenda: Legenda serigrafica bianca
- Instradamento: Fresatura del profilo CNC
- Test elettrici: Test di sonde volanti o dispositivi
- Ispezione finale: AOI ispezione ottica + ispezione visiva
Standard di qualità e certificazioni
La produzione di PCB per dispositivi medici UGPCB segue rigorosamente questi standard:
- IPC-6012EM: Addendum per applicazioni mediche a IPC-6012E
- IPC-A-600: Accettabilità dei circuiti stampati
- Classe IPC-6012 3: Classe 3 requisiti prestazionali per i circuiti stampati rigidi
- IPC-4553A: Specifiche della placcatura in argento per immersione
- UL 94 V-0: Grado di infiammabilità
- ISO 13485: Sistema di gestione della qualità dei dispositivi medici
Scenari applicativi e ambienti operativi
Applicazioni tipiche dei dispositivi medici
QuestoPCB del dispositivo medico è ampiamente utilizzato nei seguenti prodotti elettronici medici:
- Monitor paziente: Monitoraggio multiparametro (ECG, SpO₂, NIBP)
- Pompe per infusione e siringa: Controllo preciso dei tassi di somministrazione dei farmaci

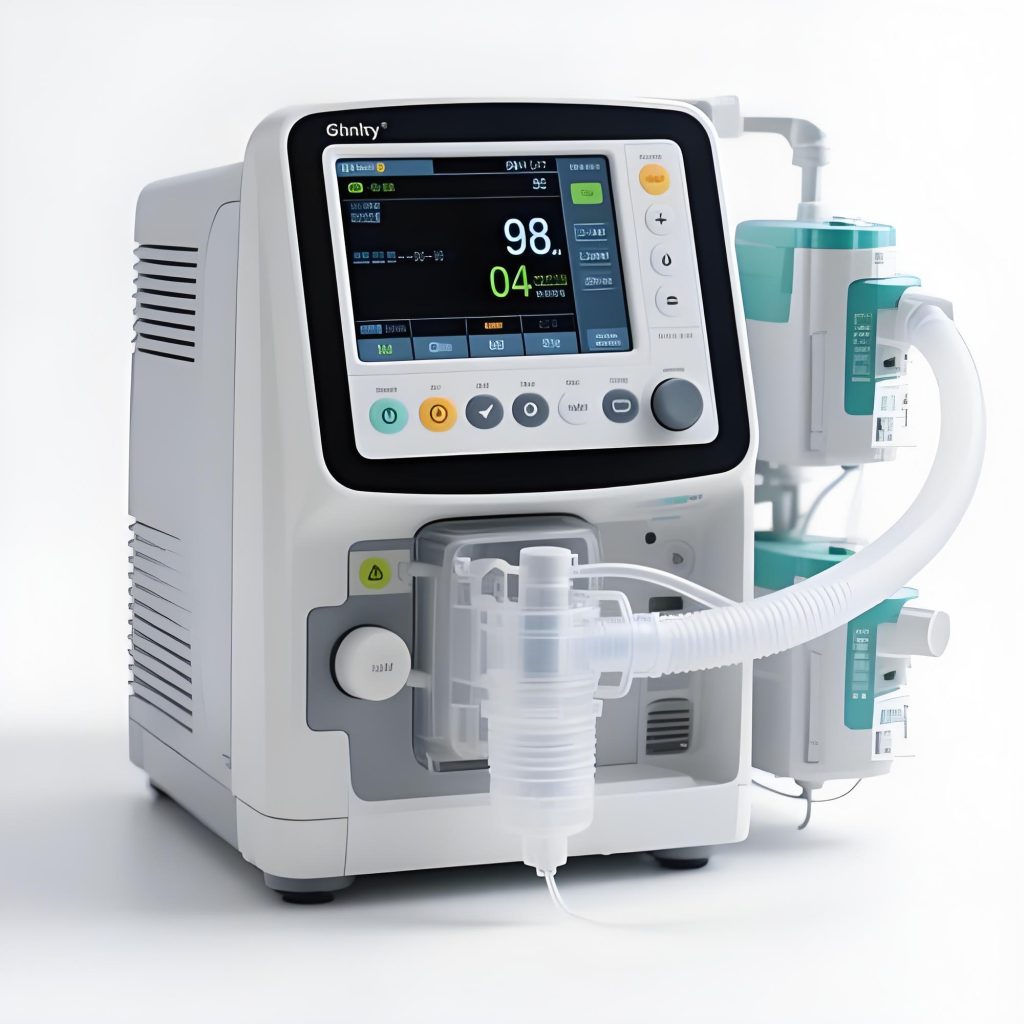

- Ventilatori e macchine per anestesia: Schede di controllo principali per sistemi di supporto vitale
- Defibrillatori (DAE): Attrezzature mediche di emergenza ad alta affidabilità
- Sistemi di imaging medico: Apparecchiature diagnostiche ad ultrasuoni, macchine radiografiche portatili
- Dispositivi diagnostici portatili: Misuratori di glucosio, pulsossimetri portatili
Requisiti dell'ambiente operativo
- Intervallo di temperatura operativa: -40°C fino a +125°C (basato sul margine termico di S1000H Tg=155°C)
- Umidità relativa: ≤95% (basato sull'assorbimento d'acqua ≤0,15%)
- Sicurezza elettrica: Conforme alla norma CEI 60601 standard di sicurezza delle apparecchiature elettromedicali
- Requisito di affidabilità: Classe IPC 3 “zero tempi di inattività” standard
Riepilogo delle caratteristiche del prodotto
| Caratteristica | Descrizione |
|---|---|
| Standard di livello medico | Conforme all'addendum medico IPC-6012EM + Classe IPC 3 |
| Laminato ad alte prestazioni | Shengyi S1000H, Tg=155°C, Td=348°C, UL 94 V-0 |
| Routing di precisione | Larghezza/spaziatura minima della traccia 0,1 mm, diametro minimo del foro 0,1 mm |
| Equa distribuzione del rame | 1oz/1oz/1oz/1oz su tutti e quattro gli strati |
| Finitura argento immersione | Conforme allo standard IPC-4553A, senza nichel, alta conduttività, ottima saldabilità |
| Asse z basso CTE | Cte (Asse Z., sotto la Tg) = 37 ppm/° C., garantisce tramite affidabilità |
| Resistenza CAF | Eccellente resistenza alla formazione di filamenti anodici conduttivi |
| Compatibile senza piombo | Supporta processi di saldatura a riflusso senza piombo |
Perché scegliere il PCB per dispositivi medici UGPCB?
Conformità agli standard autorevoli
Il PCB del dispositivo medico UGPCB segue rigorosamenteIPC-6012EM – l’unico standard globale di consenso del settore per le applicazioni mediche di specifiche di qualificazione e prestazione per i circuiti stampati rigidi. Questo standard è stato sviluppato dal Task Group IPC D-33AM “eliminare i divari tra requisiti tecnici e normativi”.
Eccellenza nella scienza dei materiali
ILTd=348°C ET288≥5 minuti le prestazioni termiche del laminato Shengyi S1000H garantiscono che non si verifichi alcuna decomposizione o delaminazione del materiale durante la saldatura senza piombo (la temperatura di picco è di circa 245–260°C). ILCTE asse Z=37 ppm/°C (sotto la Tg) la caratteristica di bassa espansione riduce efficacemente lo stress nei pannelli multistrato durante il ciclo termico.
Leadership nella precisione nella produzione
IL 0.1mm larghezza/spaziatura minima della traccia e 0.1mm il diametro minimo del foro rappresenta un livello elevato di produzione di PCB di precisione. Questa precisione consente al PCB medico sostenere interconnessione ad alta densità (ISU) disegni E componente a passo ultrafine assemblaggio.
Eccellenza del processo di finitura superficiale
ILargento ad immersione (IAG) la finitura superficiale è conformeIPC-4553A. Il rivestimento privo di nichel elimina le interferenze magnetiche, e garantisce il sottile strato d'argento uniformeottima saldabilità Ecapacità di collegamento dei fili – critico perdispositivi medici che utilizzano ampiamenteBGA, QFN, e altri pacchetti a passo fine.
Richieste e ordini
UGPCB si impegna a fornire Classe IPC-6012EM 3 compiacente Alta affidabilità PCB per dispositivi medici ai produttori di apparecchiature mediche in tutto il mondo. Che tu sia un startup di elettronica medicale nella fase di sviluppo del prodotto o a OEM di dispositivi medici di grandi dimensioni che richiedono una produzione in volume, UGPCB offre una soluzione completa da Progettazione di circuiti stampati A assemblaggio PCBA.
Contattaci oggi per:
- Gratuito PCB/PCB consulenza ingegneristica e progettazione per la producibilità (DFM) valutazione
- PCB del dispositivo medico quotazioni conformi alla Classe IPC 3 standard
- Raccomandazioni professionali sulla selezione dei materiali per laminati ad alta frequenza come Shengyi S1000H
- Supporto tecnico per finiture superficiali speciali incluso argento ad immersione
- Opzioni di consegna flessibili, dalla prototipazione di piccoli lotti alla produzione di volumi elevati
📧Richieste di vendita: sales@ugpcb.com
🌐Sito web: www.ugpcb.com
Dichiarazione dell'origine dei dati
I dati tecnici e le informazioni standard citate in questo documento derivano dalle seguenti fonti autorevoli:
- IPC-6012 Specifiche di qualificazione e prestazione per circuiti stampati rigidi – Associazione che collega le industrie elettroniche (IPC)
- IPC-6012EM Addendum per applicazioni mediche a IPC-6012E – IPC
- IPC-4553A Specifiche per la placcatura in argento per immersione per pannelli stampati – IPC
- Dati tecnici del laminato Shengyi S1000H – Shengyi Technology Co., Ltd. scheda tecnica ufficiale
- UL 94 Test di infiammabilità delle materie plastiche per parti di dispositivi ed apparecchi –UL (Laboratori sottoscrittori)
- IPC-2221 Standard generico sulla progettazione di schede stampate – IPC
- ISO 13485 Dispositivi medici – Sistemi di gestione della qualità – Organizzazione internazionale per la standardizzazione (ISO)
