6-PCB rigido a strati da 1,6 mm con finitura ENIG | Materiale TG180

Panoramica e definizione del prodotto PCB ENIG professionale a 6 strati

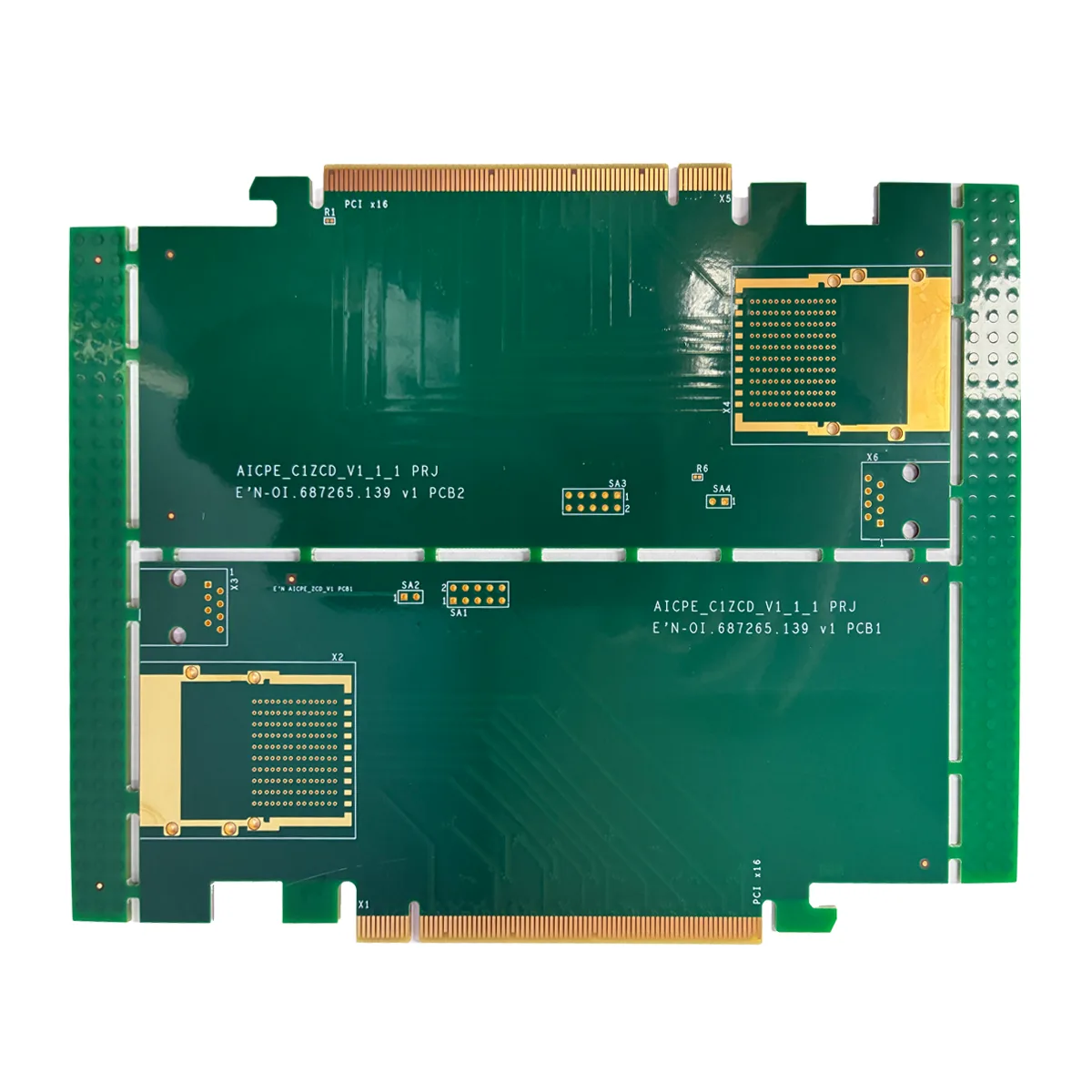

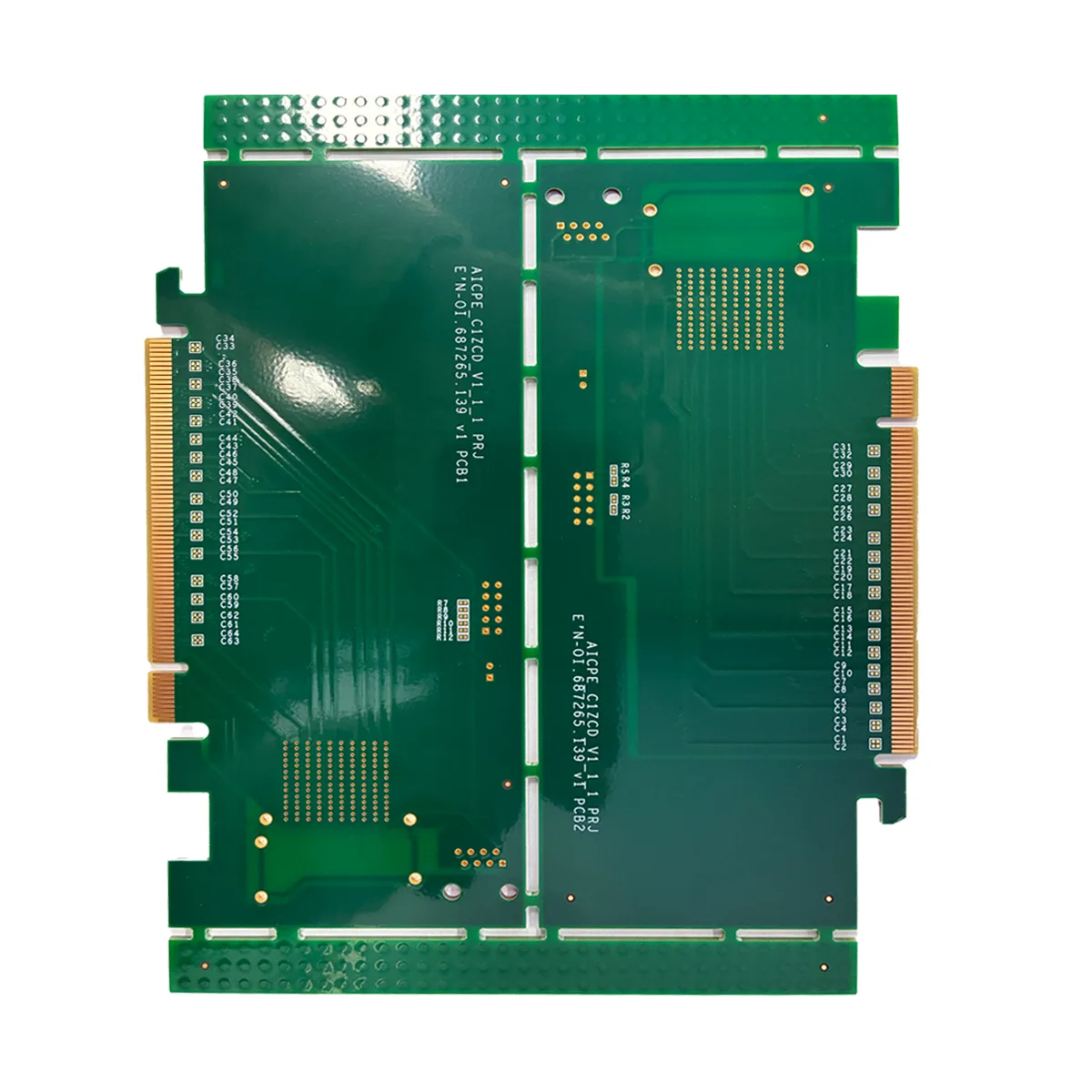

IL 6-PCB rigido a strati da UGPCB è a circuito stampato multistrato prodotto utilizzando TUC standard TU768 Materiale del nucleo TG180 basato su FR-4. Questo circuito presenta a spessore standard di 1,60 mm E 2μm Oro per immersione in nichel chimico (Essere d'accordo) finitura superficiale, con dimensioni di 135x95mm. È adatto a vari requisiti di dispositivi elettronici di complessità medio-alta.

Questa scheda multistrato è progettata e prodotta in conformità con gli standard del settore IPC. È costituito da sei strati conduttivi di rame alternati laminati con strati dielettrici isolanti, fornendo soluzioni di integrità del segnale e distribuzione dell'alimentazione superiori per progetti di circuiti complessi. È un componente fondamentale indispensabile nei moderni dispositivi elettronici.

Strutturalmente, il PCB a 6 strati appartiene alla struttura laminata multistrato. Una sequenza comune di stack di livelli è: strato di segnale – piano terra – strato di segnale – aereo di potenza – strato di segnale – piano terra. Questa struttura simmetrica riduce efficacemente le interferenze elettromagnetiche (EMI), migliora la qualità del segnale, ed è particolarmente adatto per segnali digitali ad alta velocità e circuiti misti analogico-digitali.

Linee guida e principi di progettazione PCB

Durante la progettazione di questo PCB rigido a 6 strati, gli ingegneri devono concentrarsi su diversi elementi chiave:

Progettazione dell'integrità del segnale: Per segnali digitali ad alta velocità (come le interfacce SD-MMC, bus di telecamere paralleli, ecc.), instradamento controllato dall'impedenza sono necessarie delle tecniche. Il calcolo preciso del rapporto tra larghezza della traccia e spessore dielettrico garantisce l'adattamento dell'impedenza caratteristica (tipicamente 50Ω single-ended o differenziale 100Ω), riducendo la riflessione e la distorsione del segnale.

Rete di distribuzione dell'energia (PDN) Progetto: L'utilizzo di energia solida e piani di massa crea percorsi di erogazione dell'energia a bassa impedenza, riducendo efficacemente il rumore di commutazione e il rimbalzo del terreno. Nei pannelli multistrato, gli strati intermedi sono tipicamente dedicati ai piani di potenza e di terra.

Progettazione della gestione termica: Per applicazioni ad alta potenza (per esempio., azionamenti a motore, moduli di potenza), la pianificazione del layout per i componenti ad alta dissipazione di potenza è fondamentale. I via termici o gli array via migliorano la dissipazione del calore. Se necessario, prendere in considerazione l'aumento del peso del rame locale.

Progettazione per la produzione (DFM) Considerazioni: La progettazione deve tenere conto delle limitazioni del processo di produzione, tra cui larghezza/spazio minimo della traccia, dimensione minima del foro, e larghezza della diga della maschera di saldatura. In particolare per i dispositivi a montaggio superficiale (SMD), la finitura superficiale ENIG garantisce ottima planarità e saldabilità.

Specifiche tecniche e dati prestazionali

Come funziona & Meccanismi tecnici

Il funzionamento di un PCB multistrato si basa su teoria del campo elettromagnetico e teoria delle linee di trasmissione. Semplicemente, il PCB funge da supporto meccanico e piattaforma di interconnessione elettrica per i componenti elettronici, consentendo la trasmissione del segnale e la distribuzione dell'energia tra i componenti attraverso tracce di rame incise.

In una tavola a sei strati, diversi strati conduttivi sono interconnessi verticalmente attraverso Fori passanti placcati (PTH). La trasmissione del segnale attraverso tracce di rame è influenzata da fattori come l'effetto pelle e la perdita dielettrica. La struttura laminata e i solidi piani di riferimento di un pannello a sei strati mitigano efficacemente questi effetti negativi.

Il processo di laminazione dei pannelli multistrato garantisce un allineamento preciso e un isolamento affidabile tra gli strati. Pre -preg (materiale preimpregnato) agisce come adesivo interstrato e dielettrico isolante, indurimento ad alta temperatura e pressione per formare una struttura composita integrata. Questo è il fondamento della stabilità fisica dei PCB multistrato.

Applicazioni target e casi d'uso del settore

Questo PCB rigido a 6 strati, con le sue prestazioni equilibrate e il vantaggio in termini di costi, è adatto per prodotti elettronici in più campi:

• Attrezzatura di comunicazione: Utilizzato nelle schede di controllo e nelle schede di interfaccia per router, interruttori, e apparecchiature della stazione base, soddisfare le esigenze di scambio dati ad alta velocità. La struttura multistrato aiuta a isolare i segnali digitali e RF, riducendo le interferenze.

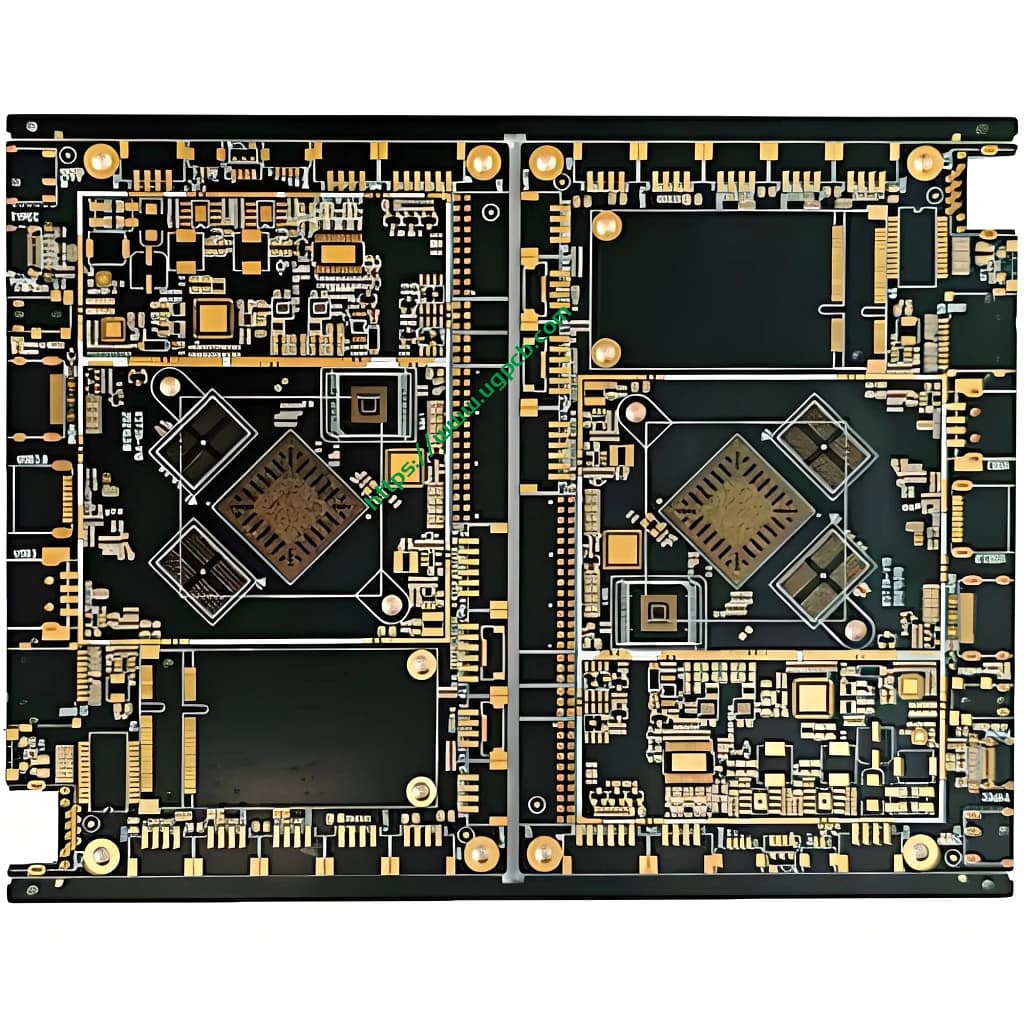

• Sistemi di controllo industriale: Nei PLC, azionamenti a motore, e apparecchiature di automazione, 6-le schede a strati forniscono una densità di instradamento e un'immunità al rumore sufficienti per adattarsi alla complessità elettromagnetica degli ambienti industriali.

• Elettronica automobilistica: Adatto per sistemi di infotainment di bordo, moduli di controllo del corpo, e schede di interfaccia sensore ADAS, soddisfare gli elevati requisiti dell’industria automobilistica in termini di affidabilità e resilienza ambientale.

• Elettronica medica: Utilizzato nelle principali schede di controllo per dispositivi diagnostici portatili, monitor dei pazienti, ecc. Le prestazioni EMC delle schede multistrato aiutano a superare i rigorosi standard di compatibilità elettromagnetica medica.

• Elettronica di consumo: Apparecchiature audio di fascia alta, controller domestici intelligenti, ecc., sfruttare i vantaggi delle schede a 6 strati per bilanciare funzionalità complesse e miniaturizzazione.

Analisi dei materiali e della costruzione

Materiale di base

Questo PCB utilizza Materiale del nucleo TUC TU768 TG180 come substrato primario, che è un tipo FR-4 ad alte prestazioni. TG180 indica una temperatura di transizione vetrosa di 180°C, superiore ai 130-140°C dei materiali FR-4 standard. Ciò significa che il materiale mantiene una migliore stabilità meccanica e stabilità dimensionale in ambienti ad alta temperatura.

Rispetto allo standard FR-4, TU768 ha un costante dielettrica inferiore (Non so) e fattore di dissipazione (Df), utile per la trasmissione del segnale ad alta frequenza. La sua maggiore resistenza al calore migliora anche l'affidabilità del PCB durante molteplici processi di saldatura e in ambienti operativi ad alta temperatura.

Finitura superficiale: Oro per immersione in nichel chimico (Essere d'accordo)

La finitura superficiale è 2Oro ad immersione in nichel elettrolitico di spessore μm (Essere d'accordo). Questo processo forma prima uno strato di lega di nichel-fosforo (tipicamente 3-5μm) sui cuscinetti di rame tramite placcatura chimica, seguito da un sottile strato d'oro (0.05-0.3μm) depositato attraverso una reazione di spostamento.

La finitura superficiale ENIG offre evidenti vantaggi rispetto al tradizionale HASL (Livellamento della saldatura ad aria calda):

• Eccellente planarità: Adatto per l'assemblaggio di componenti SMT a passo fine.

• Saldabilità e resistenza all'ossidazione superiori: Prolunga la durata di conservazione del PCB.

• Buone proprietà di legame: Supporta i processi di incollaggio del filo d'oro.

Flusso del processo di produzione

La produzione di questo PCB rigido a 6 strati segue il flusso di processo standard della scheda multistrato, con ulteriori passaggi chiave come la laminazione e l'allineamento:

1. Ingegneria & Elaborazione CAM: Dopo aver ricevuto i file Gerber o IPC-2581 del cliente, esegue il team di ingegneri Progettazione per la produzione (DFM) analisi per determinare l'accumulo ottimale e i parametri di processo.

2. Imaging dello strato interno: Pulito, rivestire con fotoresist, esporre/sviluppare per trasferire il modello del circuito, quindi incidere per formare i circuiti dello strato interno.

3. Laminazione: Allineare e impilare i nuclei dello strato interno preparati con fogli preimpregnati secondo il progetto. Laminato ad alta temperatura e pressione per formare una tavola unificata. Questo è il passaggio fondamentale che influisce sulla qualità del legame tra gli strati e sulla stabilità dimensionale.

4. Perforazione & Placcatura: Praticare fori passanti e vie cieche utilizzando trapani CNC. Ottieni la metallizzazione della parete del foro tramite ramatura chimica ed elettrolitica, stabilire collegamenti elettrici tra gli strati.

5. Imaging dello strato esterno & Placcatura: Simile al processo dello strato interno per gli strati esterni, ma include la placcatura del pannello per aumentare lo spessore del rame nei fori e sulla superficie.

6. Finitura superficiale: Fare domanda a Procedura CONCORDATA — nichelatura chimica seguita da oro per immersione. Lo spessore dell'oro è controllato intorno ai 2μm, bilanciare costi e prestazioni.

7. Maschera di saldatura & Leggenda: Applicare la maschera di saldatura liquida fotoimaging (LPI), esporre/sviluppare per aprire i pad. Quindi stampare la legenda serigrafica per il posizionamento dei componenti.

8. Elaborazione finale & Test: Eseguire l'instradamento, punteggio, smussatura. Garantire la qualità attraverso Ispezione ottica automatizzata (AOI) E Test elettrici (Sonda volante o prova del dispositivo).

L'intero processo segue gli standard IPC e un rigoroso sistema di controllo qualità, garantendo la coerenza delle prestazioni per ogni PCB.

Riepilogo delle caratteristiche principali e dei vantaggi

Il PCB rigido a 6 strati di UGPCB offre i seguenti vantaggi principali:

• Prestazione: La struttura a 6 strati fornisce integrità del segnale e integrità dell'alimentazione ottimizzate, adatto per la progettazione di circuiti a velocità medio-alta. La finitura ENIG garantisce eccellente affidabilità di saldatura e durata di conservazione a lungo termine.

• Flessibilità di progettazione: Rispetto ai pannelli a 4 strati, la struttura a 6 strati offre più risorse di routing, gestire progetti di circuiti più complessi. La dimensione standard 135x95 mm si adatta a diversi fattori di forma del prodotto.

• Garanzia di affidabilità: L'uso di alta Tg (180) il materiale migliora la stabilità in ambienti ad alta temperatura. Rigorosi controlli e test del processo garantiscono che il prodotto soddisfi gli standard del settore.

• Efficacia in termini di costi: Offre un buon equilibrio tra prestazioni e costi, fornisce un vantaggio in termini di costi rispetto ai PCB a 8 strati+ offrendo allo stesso tempo prestazioni significativamente migliori rispetto ai PCB a 4 strati o meno.

• Supporto tecnico: UGPCB fornisce supporto tecnico completo, dalla consulenza sulla progettazione alla produzione in serie, aiutare i clienti a ottimizzare i progetti e a ridurre il time-to-market.
