PCB in rame pesante a 8 strati ad alta affidabilità | 2.0mm Spessore FR-4 TG170

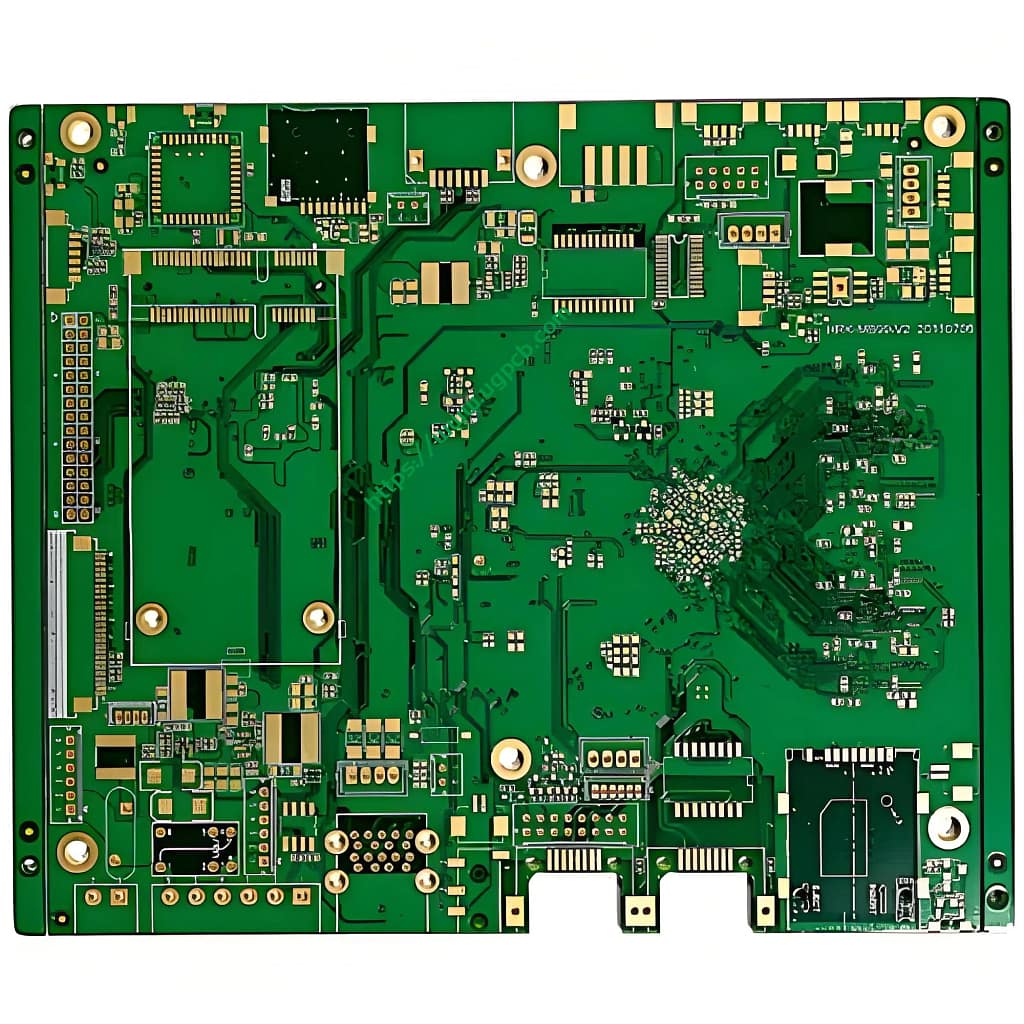

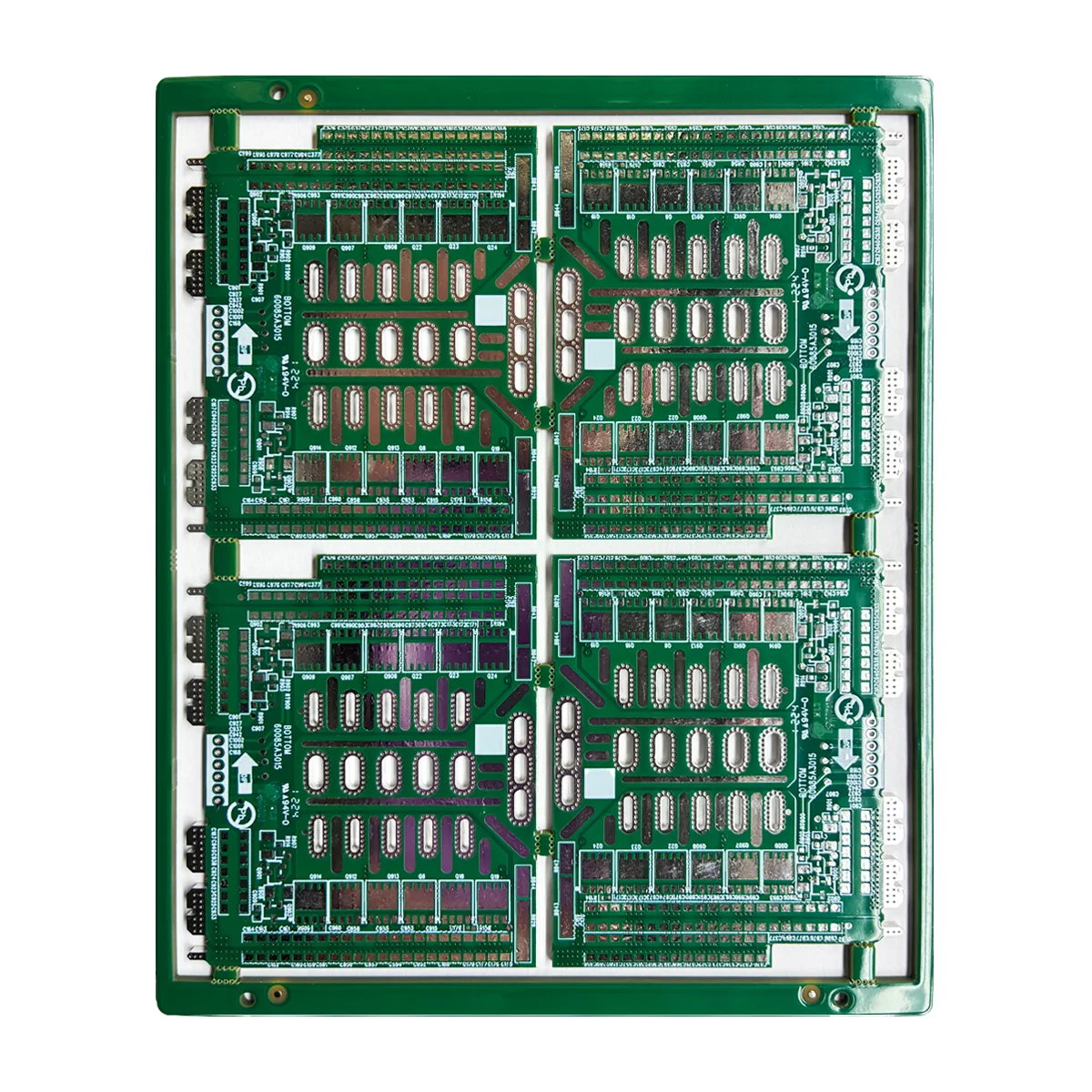

PCB rigido a 8 strati ad alta affidabilità Panoramica del prodotto & Definizione

Nel regno dell'alta velocità, progettazione elettronica ad alta densità, PCB multistrato (Circuiti stampati) sono indispensabili. UGPCB 8-PCB rigido a strati, costruito con un sostanziale 2.0spessore tavola mm E 3Lamina di rame pesante OZ, è progettato per resistere ad ambienti elettrici e fisici impegnativi. Serve non solo come base per la connettività elettrica, ma come componente critico che garantisce la stabilità del dispositivo e una maggiore affidabilità del prodotto. Per applicazioni nei controlli industriali, sistemi di potere, o elettronica automobilistica, questa scheda ad alte specifiche è la soluzione ottimale per complessi, design ad alte prestazioni.

Specifiche principali

• Conta dei strati: 8-PCB rigido a strati

• Spessore del pannello finito: 2.0mm±10%

• Materiale di base: FR-4, Temperatura di transizione vetrosa (Tg) ≥ 170°C

• Finitura superficiale: Livellamento per saldatura ad aria calda senza piombo (HASL-LF)

• Peso del rame: 3 once per piede quadrato (≈105μm) sia per gli strati interni che per quelli esterni

• Maschera di saldatura & Silkscreen: Maschera per saldatura LPI verde, Legenda serigrafia bianca

Considerazioni critiche sulla progettazione

Quando si progetta con questo PCB ad alte specifiche, gli ingegneri devono dare la priorità:

1. Gestione termica: Sfrutta l'elevata capacità di trasporto di corrente di 3Rame pesante OZ per ottimizzare la potenza e i piani di massa, riducendo l'impedenza e l'aumento di calore. Utilizzare la simulazione termica insieme all'elevata resistenza al calore di Materiale FR-4 TG170.

2. Controllo dell'impedenza & Integrità del segnale: Lo stack-up a 8 strati consente un'efficace separazione del segnale, energia, e strati di terra. Calcolo e controllo precisi dell'impedenza di traccia (per esempio., 50Ω single-ended, 100differenziale Ω) è essenziale per ridurre al minimo la riflessione e la diafonia.

3. Meccanico & Affidabilità elettrica: IL 2.0tavola di spessore mm migliora la rigidità complessiva, adatto per applicazioni con vibrazioni o stress di inserimento. Per nodi ad alta tensione o alta corrente, regolare la larghezza e la distanza della traccia in base a Standard IPC-2221 e il 3Peso del rame OZ garantire margini di sicurezza.

4. DFM (Progettazione per la produzione): Collaborare tempestivamente con il team di ingegneri di UGPCB per soddisfare i requisiti specifici di PCB in rame pesante E PCB con scheda spessa elaborazione, come parametri di perforazione e uniformità della placcatura, garantendo un processo di produzione ad alto rendimento.

Come funziona & Struttura

UN 8-PCB a strati è fabbricato laminando più strati conduttivi in ​​una singola unità utilizzando processi precisi che includono l'imaging dello strato interno, laminazione, perforazione, e placcatura. Le connessioni elettriche tra gli strati vengono stabilite tramite fori passanti placcati (PTHS), vie cieche, o vie interrate. Un tipico esempio di stack-up è:

Strato superiore (Segnale) — Preimpregnato — L2 (Terra) — Nucleo — L3 (Segnale) — Nucleo — L4 (Energia) — Nucleo — L5 (Segnale) - Preimpregnato - Strato inferiore (Segnale)

Questo “sandwich” la struttura isola efficacemente i segnali ad alta velocità, fornisce piani di riferimento solidi, e garantisce un'efficiente distribuzione dell'energia.

Prestazione & Caratteristiche chiave

1. Prestazioni elettriche superiori: 3Rame pesante OZ fornisce una resistenza del conduttore estremamente bassa e un'eccellente capacità di trasporto di corrente (oltre 3 volte quello del rame standard da 1 OZ), riducendo la perdita di potenza e la caduta di tensione.

2. Affidabilità termica eccezionale: FR-4 TG170 materiale ad alta Tg resiste a temperature operative e di saldatura più elevate. Combinato con la conduttività termica del rame pesante, migliora significativamente l'affidabilità a lungo termine in ambienti ad alta temperatura.

3. Stabilità meccanica migliorata: IL 2.0tavola di spessore mm combinato con il rigido FR-4 offre una resistenza superiore alla flessione e alle vibrazioni, ideale per condizioni operative difficili.

4. Elevata affidabilità dei giunti di saldatura: IL Finitura superficiale HASL-LF fornisce un appartamento, Superficie del pad complanare con eccellente saldabilità e durata di conservazione prolungata, conforme alle direttive RoHS.

5. Interconnessione ad alta densità (ISU) Capacità: Il design a 8 strati offre ampio spazio di instradamento per circuiti complessi, facilitare la miniaturizzazione dei dispositivi e l’integrazione funzionale.

Panoramica del processo di produzione

Riesame di ingegneria → Taglio dei materiali (FR-4TG170) → Imaging dello strato interno & Incisione (3OZ) →Trattamento con ossido & Laminazione → Foratura meccanica & Placcatura in rame → Modellazione dello strato esterno & Placcatura (a 3OZ) → Applicazione della maschera di saldatura (LPI verde) & Silkscreen (Bianco) → Finitura superficiale HASL senza piombo → Test elettrici & Ispezione finale (secondo gli standard IPC)

Ogni fase incorpora rigorosi controlli di qualità per garantire ogni PCB multistrato ad alta affidabilità soddisfa esattamente le specifiche del cliente.

Applicazioni primarie & Casi d'uso

Questo PCB è progettato per alta potenza, applicazioni ad alta stabilità:

• Sistemi di controllo industriale: PLCS, azionamenti a motore, e alimentatori industriali che richiedono PCB in rame pesante per corrente elevata.

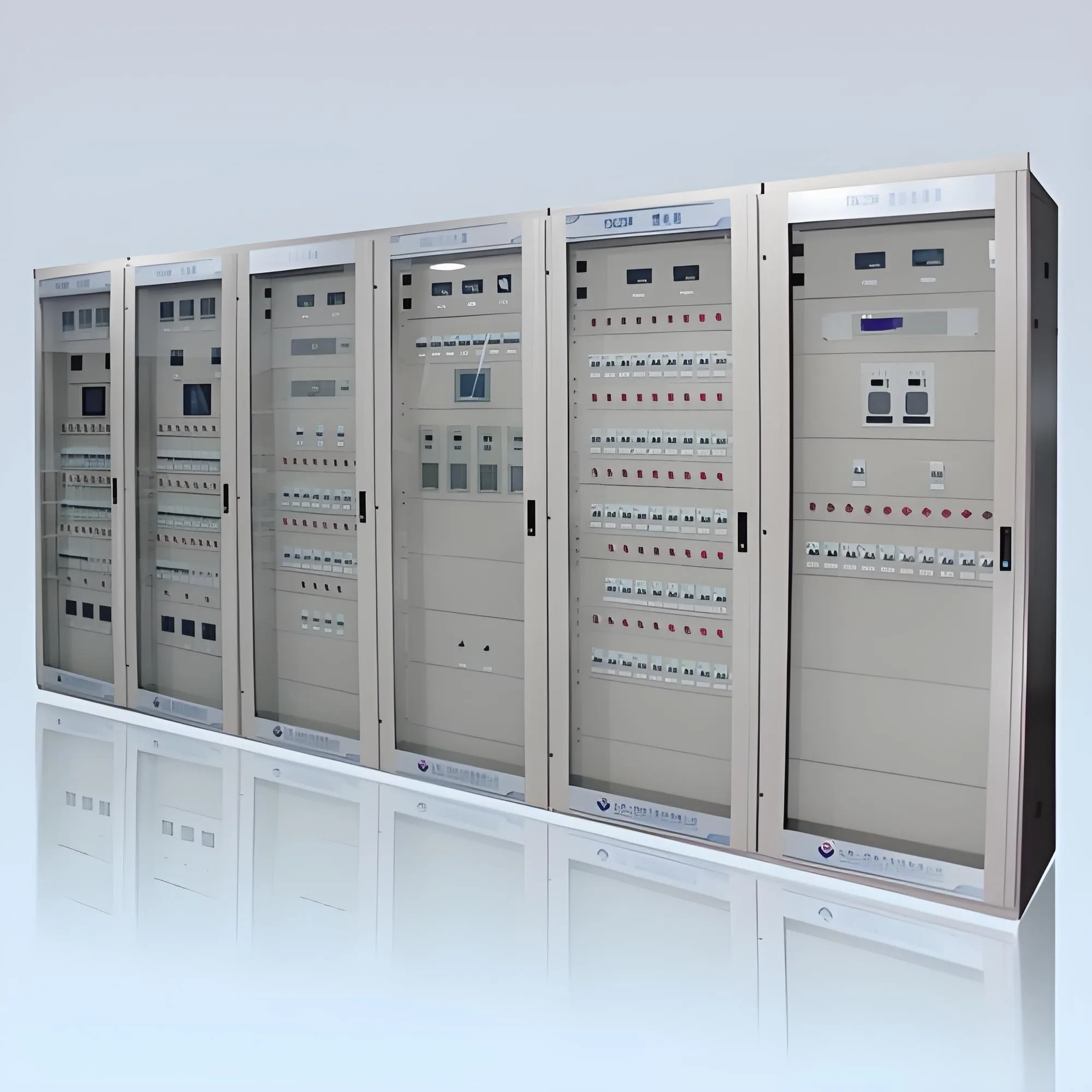

• Energia rinnovabile & Sistemi di alimentazione: Invertitori solari, Sistemi UPS, e moduli di ricarica per veicoli elettrici che fanno affidamento su elevata capacità di corrente e resistenza termica.

• Elettronica automobilistica: Caricabatterie di bordo (OBC), Sistemi di gestione della batteria (BMS), e convertitori DC-DC, Dove PCB ad alta Tg sono essenziali per le temperature sotto il cofano.

• Infrastruttura delle telecomunicazioni: Amplificatori di potenza della stazione base e sistemi di alimentazione di backup di rete.

• Prova di fascia alta & Apparecchiature di misurazione: Strumenti che richiedono un'erogazione di potenza stabile e prestazioni a basso rumore.

Classificazione del prodotto (Secondo gli standard IPC)

1. Per conteggio strati: PCB multistrato (>4 strati), specificamente un 8-circuito stampato a strati.

2. Per rigidità: PCB rigido.

3. Per materiale di base: Scheda FR-4, sottoinsieme: PCB ad alta Tg (Tg ≥ 170°C).

4. Con processo speciale: PCB di rame pesante (per IPC-2152), PCB a bordo spesso.

5. Per classe di applicazione: Adatto per Classe IPC 2 (Prodotti elettronici di servizio dedicati) E Classe 3 (Prodotti elettronici ad alta affidabilità) applicazioni, tra cui PCB di livello industriale, Scheda elettronica di potenza, E PCB di grado automobilistico.
