IL “Campione invisibile” del boom dell’intelligenza artificiale: Come NVIDIA sta innescando una rivoluzione PCB e sbloccando un mercato miliardario nei materiali ad alta frequenza

IO. Catalizzatore di mercato: Il test M10 di NVIDIA lancia i PCB nell'era dell'ultra-velocità

A marzo 2026, una mossa della catena di fornitura da parte del leader dell’intelligenza artificiale NVIDIA ha avuto ripercussioni nel settore dell’elettronica. La loro piattaforma Rubin di prossima generazione ha ufficialmente avviato i test dei fornitori per M10, un nuovo Rame Laminato rivestito (CCL) materiale. Questo è più di un semplice aggiornamento dei materiali. Segnala il PCB l’ingresso ufficiale del settore nel settore dell’alta frequenza, era dell’alta velocità. Questa nuova era è guidata dall’intelligenza artificiale e definita da una perdita ultra-bassa e da un’eccezionale integrità del segnale.

Il test M10 prende di mira componenti critici per le piattaforme Rubin Ultra e Feynman. Questi includono backplane ortogonali e schede madri switch blade. Rispetto alla precedente generazione M9, M10 introduce più fornitori. Ciò interrompe le dipendenze da un'unica fonte. Ancora più importante, stabilisce un nuovo punto di riferimento in termini di prestazioni. Si prevede che la perdita di segnale diminuirà 30-40% rispetto ai tradizionali PCB FR-4. Ciò è fondamentale per soddisfare le rigorose velocità di trasmissione e le esigenze di gestione termica dei moduli ottici 800G/1,6T e del calcolo ad alte prestazioni. Se il test procede senza intoppi, la produzione di massa è prevista per la seconda metà del 2027. Ciò innescherà un nuovo ciclo di approvvigionamento su larga scala di materiali PCB per server AI.

Ii. PCB: Più di un semplice “Scheletro,” È il “Centro neurale” dell'informatica basata sull'intelligenza artificiale

Per comprendere questo cambiamento, dobbiamo prima guardare il PCB stesso. PCB sta per Circuito stampato. Viene spesso chiamato il “Madre dei prodotti elettronici.” È un supporto in cui circuiti conduttivi e fori di connessione sono incisi su un substrato isolante, come un laminato rivestito di rame.

Le sue funzioni principali vanno ben oltre il supporto fisico:

1. Collegamento elettrico: Fornisce connessioni di circuito stabili per tutti i componenti. Questi includono CPU, GPU, memoria, resistori, e condensatori.

2. Trasmissione del segnale e distribuzione dell'energia: Garantisce che i segnali ad alta velocità vengano trasmessi senza distorsioni. Inoltre distribuisce la potenza in modo preciso a ogni componente.

3. Dissipazione del calore e schermatura: Sotto chip AI ad alta potenza, il PCB funge da efficiente percorso termico. Fornisce inoltre una schermatura elettromagnetica per garantire la stabilità del sistema.

Senza PCB ad alte prestazioni, gli smartphone non sarebbero così sottili. L’elettronica automobilistica non sarebbe così intelligente. L’immensa potenza di calcolo dei server AI sarebbe impossibile. Man mano che l’informatica basata sull’intelligenza artificiale richiede un aumento, La tecnologia PCB si sta evolvendo. Si sta passando dai tradizionali pannelli multistrato a design avanzati. Questi includono conteggi di strati più elevati, Interconnessione ad alta densità (ISU), e strutture rigido-flessibili.

Iii. 2026 Stato del settore PCB e panorama competitivo: UN “Due livelli” Mondo dominato dalla manifattura cinese

Di 2026, la catena industriale dei PCB lo dimostra chiaramente “Guidato dall'intelligenza artificiale” caratteristiche. Il panorama competitivo globale è oggi nettamente diviso. Da una parte c’è la Cina, scala produttiva dominante. Dall’altro il Giappone, Taiwan, e Corea del Sud, leader nei materiali di fascia alta.

1. Struttura della domanda profondamente ottimizzata

La crescita esplosiva dei server AI ha direttamente rimodellato la domanda di PCB. I dati mostrano che i server AI’ la quota della domanda di PCB è aumentata 15% In 2025 oltre 25% In 2026. Il valore PCB per unità server AI è aumentato di oltre 30%. I conteggi degli strati sono aumentati 16-20 strati a 28-36 strati. Ciò pone requisiti estremi ai processi di produzione e ai materiali.

2. Accelerazione degli aggiornamenti dei materiali PCB

Il test M10 di NVIDIA segna un cambiamento completo del settore rispetto allo standard FR-4. Il movimento è verso materiali a bassissima perdita come M8, M10, e la serie Megtron di Panasonic. Anche i principali produttori nazionali di CCL hanno avviato la validazione di piccoli lotti. Ciò soddisfa le esigenze dei server AI e dei moduli ottici ad alta velocità 400G/800G.

3. Il Globale “Due livelli” Panorama competitivo

• Livello 1 (Dominanza manifatturiera): Cina continentale. Essendo la più grande base di produzione di PCB al mondo, La quota di capacità della Cina rimane stabile al di sopra 55%. Sfruttare la scala massiccia, inversione di tendenza più rapida, e costo più basso, I produttori cinesi hanno sviluppato capacità di livello mondiale nel settore multistrato e Schede HDI.

• Livello 2 (Leadership materiale): Giappone, Taiwan, Corea del Sud.

  • Giappone: Detiene le più alte barriere tecnologiche nei materiali di fascia alta. Aziende come Panasonic e Sumitomo dominano il mercato CCL a basse perdite.

  • Taiwan: Aziende come Taiwan Union Technology Corporation (TUC) e Iteq detengono una forte quota di mercato nel settore dell'alta frequenza, CCL ad alta velocità. Tengono circa 18% del mercato globale.

  • Corea del Sud: Samsung Electro-Mechanics è un attore forte nei PCB automobilistici e nell'HDI di fascia alta.

La divisione del lavoro nella catena industriale è eccezionalmente chiara. I materiali di fascia alta a monte sono controllati dal Giappone, Taiwan, e Corea del Sud. Questi includono resine speciali, fibra di vetro ultrasottile, e foglio di rame HVLP. Midstream Produzione di PCB è dominato dalla Cina continentale. A valle, IA globale, automobilistico, e i marchi di comunicazione guidano le applicazioni finali.

IV. Previsioni di crescita: Un percorso di crescita definito nell’era dell’intelligenza artificiale

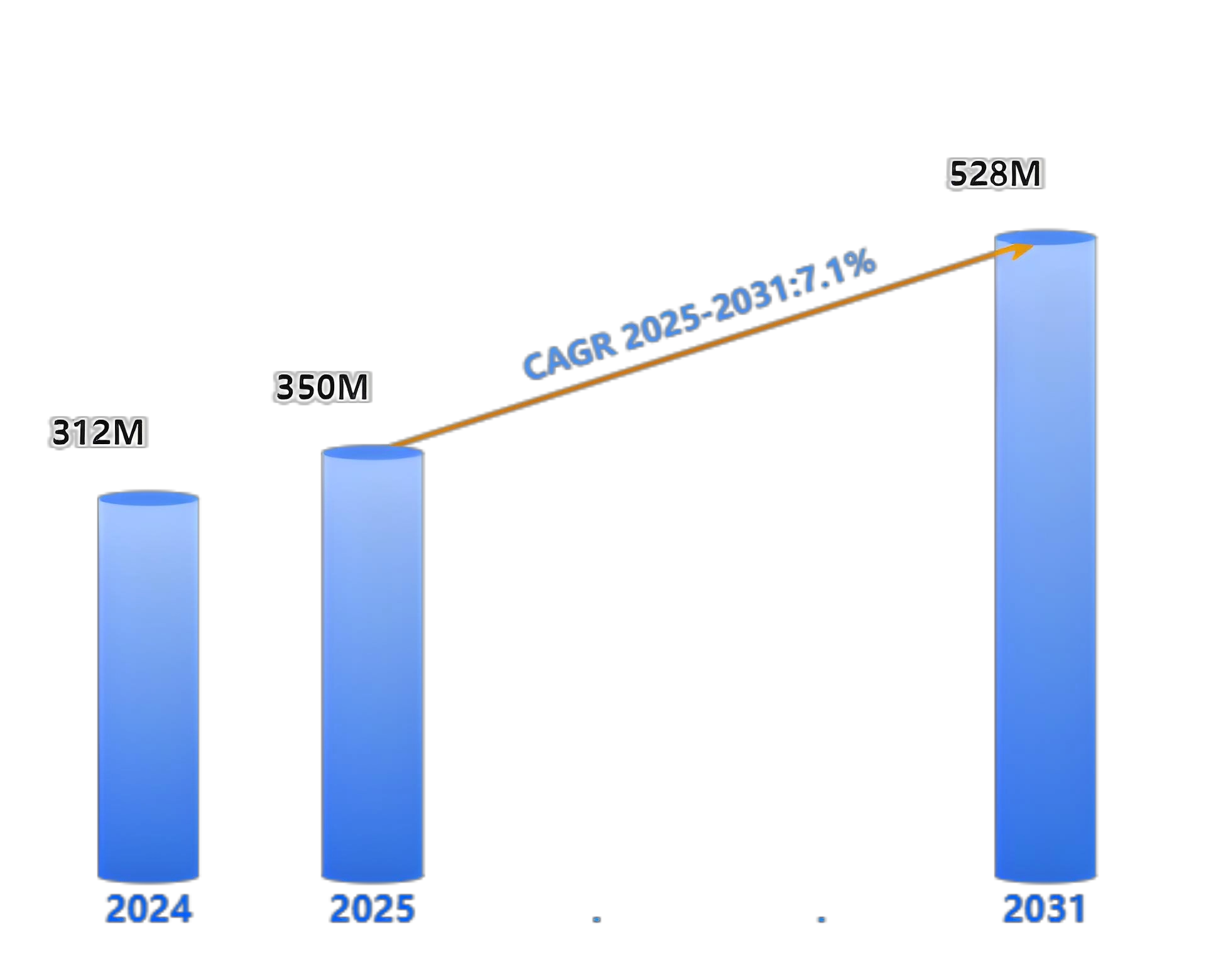

PCB è uno dei beneficiari principali e diretti del boom dell’informatica basata sull’intelligenza artificiale. Offre un’elevata certezza di crescita. Secondo i dati IEK, La produzione globale di PCB è stata stimata a circa 92.36 miliardi di dollari. dollari dentro 2025. Ciò rappresenta un tasso di crescita annuo di 15.4%. Guardando avanti 2026, man mano che l’infrastruttura dell’IA si espande, si prevede che il mercato globale dei PCB raggiungerà 105.2 miliardi di dollari. dollari. Questo è un tasso di crescita di 13.9%. Alcune previsioni prevedono che il mercato globale dei PCB potrebbe superare 137.8 miliardi di dollari. dollari di 2035.

Possiamo scomporre questa crescita in tre fasi:

• A breve termine (2026-2027): La fase del driver del volume del server AI. Un tasso di crescita annuale composto (CAGR) Di 28% A 35%. Con la produzione di massa di nuovi materiali come M10 di NVIDIA, gli ordini di PCB di fascia alta aumenteranno.

• A medio termine (2028-2030): La fase multi-driver. Ciò include l’elettronica automobilistica e le tecnologie 5G o 6G. Il CAGR previsto è 22% A 28%. PCB automobilistico crescita, guidato da ADAS e controller di dominio, potrebbe colpire 40% annualmente.

• A lungo termine (2030 e oltre): La fase di penetrazione dello scenario completo. Un CAGR che resta superiore 18%. Si prevede che la quota della Cina continentale nel mercato globale dei PCB si stabilizzerà 58% E 62%.

V. Analisi della catena industriale principale: Da “Tre materiali principali” alla produzione di fascia alta

L'aggiornamento del PCB basato sull'intelligenza artificiale inizia con requisiti più rigorosi sui materiali di base a monte. Secondo Huajin Securities, il foglio di rame di fascia alta, panno elettronico, e le resine speciali necessarie per le CCL avanzate sono in fase di espansione e aggiornamento della capacità.

1. Materiali a monte: IL “Geni” Determinazione delle prestazioni

• Lamina di rame: Tendenze verso l'ultrasottile e il basso profilo. Lamina di rame HVLP sta diventando la scelta migliore per i CCL dei server AI. HVLP sta per High Very Low Profile. La sua caratteristica di bassa perdita è vitale per la trasmissione ad alta velocità. Il mercato di fascia alta è attualmente dominato da aziende straniere come Mitsui Kinzoku. Tuttavia, aziende nazionali come Tongguan Copper Foil e Defu Technology stanno rapidamente entrando nella catena di fornitura.

• Resina elettronica: Questa è la parte più progettabile della formula CCL. Determina le proprietà dielettriche della scheda, vale a dire Dk e Df. Per ridurre la perdita dielettrica, i materiali stanno migliorando rispetto alla resina epossidica tradizionale. I nuovi sistemi includono PPO, DPI, BMI, resine idrocarburiche, e persino PTFE. Aziende nazionali come Shengquan Group e Dongcai Technology hanno raggiunto la produzione e la fornitura di massa di queste resine.

• Panno in fibra di vetro: Verso tipi ultrasottili e a basso dielettrico. Per soddisfare i requisiti di lavorazione del grado M10, i materiali di prossima generazione potrebbero utilizzare la fibra di quarzo. Ciò sostituirebbe il tradizionale tessuto di vetro di grado elettronico. Ciò migliora ulteriormente l'integrità e la stabilità del segnale.

2. Produzione intermedia: La prova definitiva della precisione del processo

La produzione di PCB di fascia alta comporta molti passaggi critici. Questi includono l'imaging dello strato interno, laminazione, perforazione, placcatura, e applicazione della maschera di saldatura.

• Perforazione: I diametri dei fori per i PCB dei server AI sono ora a livello di micron. Le schede HDI richiedono foratura laser al posto della tradizionale perforazione meccanica. Ciò soddisfa le esigenze di alta precisione. I produttori di apparecchiature domestiche come Han’s CNC sono ora leader in questo settore.

• Placcatura: Per una migliore uniformità del foro e rispetto dell'ambiente, Placcatura continua verticale (VCP) la tecnologia è ora la scelta principale per le nuove linee di produzione.

• Metriche chiave: Prendi tavole ad alto strato con 18 o più strati come esempio. Si prevede che la loro quota aumenterà 2.48% In 2024 A 5.3% di 2029. Ciò rappresenta un CAGR di 15.7% .

VI. Come scegliere un fornitore affidabile di PCB?

Mentre l’onda dell’intelligenza artificiale aumenta, scegliere un fornitore di PCB tecnicamente capace e affidabile è fondamentale. Questo vale sia che tu abbia bisogno di prototipazione o di produzione di massa. Di fronte a numerose opzioni, considerare questi punti:

1. Capacità di certificazione dei materiali: Il fornitore dispone di capacità di convalida di piccoli lotti per materiali ad alta frequenza? Per esempio, Gradi M7 o M8. Possono consigliare il miglior laminato rivestito in rame (CCL) per il tuo design specifico?

2. Capacità di processo: Possono farcela? 30 strati? Possono raggiungere larghezze di linea e spaziatura minime di seguito 25 micrometri, o anche 20 micrometri? Possono supportare l'HDI di 4° ordine o superiore?

3. Controllo di qualità: Sono certificati secondo gli standard internazionali? Le certificazioni chiave includono IPC-A-600 per l'accettabilità dei circuiti stampati. Anche, IPC-6012 copre le specifiche di qualificazione e prestazione per i circuiti stampati rigidi. Hanno procedure rigorose per Controllo dell'impedenza e test di affidabilità?

Se stai cercando un livello avanzato Produttore di PCB pronto per le sfide dell'era dell'intelligenza artificiale, ottenere un preventivo in linea. Puoi anche acquistare PCB online inviando direttamente le tue esigenze. Produttori leader come Shennan Circuits, Circuito stampato WUS, e UGPCB stanno espandendo la loro produzione HDI di fascia alta e di alto livello. Stanno fornendo soluzioni competitive ai clienti in tutto il mondo.

Conclusione

Dai test sui materiali M10 di NVIDIA al mercato globale dei PCB che raggiunge i cento miliardi di dollari, è iniziata un’età dell’oro per la produzione di fascia alta. Il PCB non è più solo il “scheletro” di prodotti elettronici. È diventato il “centro neurale” determinare il successo nell’informatica basata sull’intelligenza artificiale. Per i professionisti del settore, comprendere questo cambiamento è fondamentale. È una mossa da “espansione di scala” A “ricostruzione del valore.” This understanding will be vital for capturing the pulse of the electronics industry for the next decade.
