6-PCB ibrido Layer Rogers FR4 | Amplificatore di potenza per comunicazioni | 2.3mm di spessore | 1once di rame | Essere d'accordo - UGPCB

PCB ibrido/

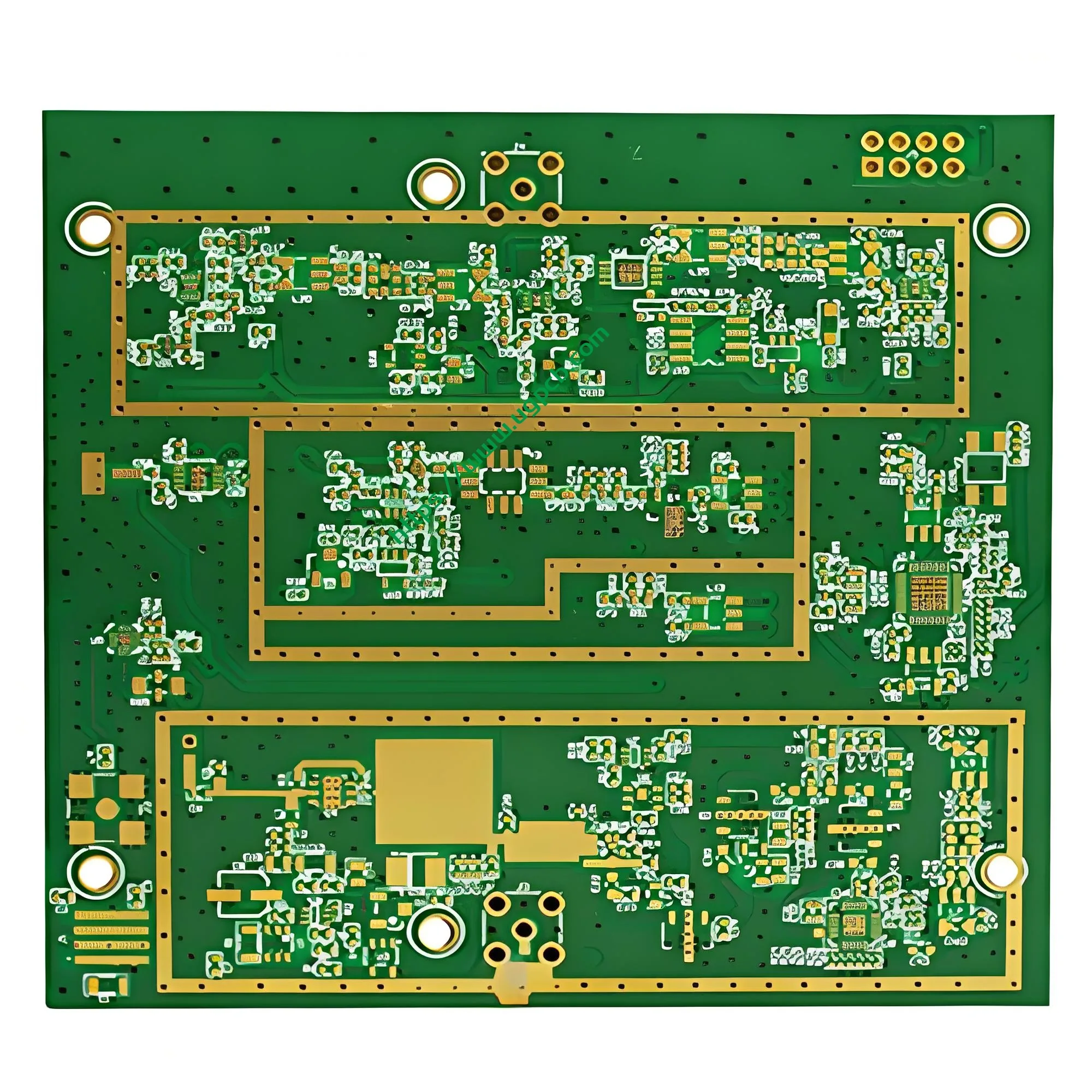

6-Strato Rogers + PCB ad alta frequenza impilato ibrido FR4: L'equilibrio tra prestazioni e costi per gli amplificatori di potenza per comunicazioni

Nome prodotto: 6-strato Rogers + Strati PCB ibridi impilati FR4: 6Substrato L: Rogers + FR4 Spessore rame: 1oz Spessore della piastra: 2.3mm Colore maschera di saldatura: verde (può essere personalizzato) Colore serigrafico: bianco (può essere personalizzato) Trattamento superficiale: Industria delle applicazioni per immersione in oro: prodotto applicativo di comunicazione: amplificatore di potenza Larghezza/spaziatura della linea esterna: 7/7mil

  • Dettagli del prodotto

1. Definizione del prodotto: Cos'è un Rogers a 6 strati + PCB impilato ibrido FR4?

Un Rogers a 6 strati + Il PCB ibrido impilato FR4 è un circuito laminato multi-dielettrico. Combina materiali Rogers ad alta frequenza (tipicamente serie RO4000) con norma Substrati FR-4 in un unico accumulo.

In questo PCB a 6 strati, Gli strati Rogers trasportano segnali RF ad alta frequenza. Gli strati FR4 gestiscono segnali a bassa velocità, distribuzione di potenza, e supporto meccanico. Speciali fogli di bondply uniscono i diversi materiali ad alta temperatura e pressione. Per uno stack-up simmetrico in cui Rogers siede sugli strati esterni e FR4 sugli strati interni, la soluzione ibrida fa risparmiare 30% A 50% costo del materiale rispetto a un design full-Rogers. Allo stesso tempo, Le prestazioni RF rimangono quasi le stesse.

2. Classificazione scientifica & Standard di denominazione

Questo prodotto rientra nelle seguenti categorie standard del settore:

  • Per struttura materiale: PCB ad alta frequenza con dielettrico misto
  • Per numero di strati: 6-pannello multistrato rigido a strati
  • Secondo gli standard IPC: IPC-6012 (Pannelli stampati rigidi) / IPC-4103 (Materiali di base ad alta frequenza)
  • Per applicazione: 5Modulo amplificatore di potenza della stazione base G
  • Per funzionalità del processo: Laminazione ibrida / PCB a pressatura ibrida

3. Parametri chiave & Specifiche materiali

3.1 Substrato: Rogers + FR4 ibrido

Questo PCB ibrido impilato a 6 strati utilizza materiali ceramici idrocarburici Rogers (RO4350B è il tipo più comune) combinato con FR4. RO4350B è conforme a IPC-4103 per materiali di base ad alta velocità e alta frequenza. Può essere lavorato su linee di produzione FR4 standard.

La tabella seguente mostra le principali proprietà elettriche tratte dal databook ufficiale Rogers:

MaterialeDk @ 10GHzDf@10GHzTg (° C.)UL 94 InfiammabilitàConducibilità termica (W/m · k)
RO4350B3.48 ± 0,050.0037>280V-00.62
RO4003C3.38 ± 0,050.0027>280N / A0.71
RO48353.48 ± 0,050.0037>280V-00.66

Origine dati: Scheda tecnica della serie Rogers RO4000

La parte FR4 utilizza un laminato rinforzato ad alta Tg (Tg >= 170°C) secondo IPC-4101/126. Ciò soddisfa la stabilità del ciclo termico richiesta per le apparecchiature di comunicazione.

3.2 Spessore del rame & Spessore della scheda

  • Spessore del rame: 1 oz (35 µm) rame finito su tutto il segnale, energia, e strati di terra.
  • Spessore totale del pannello: 2.3 mm. Questo spessore bilancia la rigidità meccanica, stabilità della laminazione, e diffusione del calore per reti ad alta corrente.

3.3 Maschera di saldatura & Silkscreen

  • Colore della maschera di saldatura: Verde (personalizzabile)
  • Colore serigrafico: Bianco (personalizzabile)

3.4 Finitura superficiale – ENIG (Oro per immersione in nichel chimico)

Questo PCB a 6 strati utilizza ENIG come finitura superficiale finale. Lo strato di nichel fornisce una barriera alla diffusione e protezione meccanica. Lo strato d'oro garantisce la saldabilità, resistenza all'ossidazione, e bassa resistenza di contatto. ENIG tollera anche più cicli di riflusso. Per canali ad alta frequenza, la superficie liscia riduce le perdite per effetto pelle.

3.5 Larghezza traccia strato esterno / Spaziatura

Il design dello strato esterno utilizza7 larghezza della traccia mil e 7 spaziatura mil (ca. 178 µm / 178 µm). Questa scelta risponde a diverse esigenze:

  • Raggiunge 50 Impedenza caratteristica Ohm per i segnali RF sullo stack-up ibrido a 6 strati.
  • Corrisponde alla finestra ad alto rendimento per il trasferimento di modelli nella produzione PCB tradizionale.
  • Fornisce sufficiente resistenza alla pelatura del rame e capacità di trasporto di corrente.
Test di resistenza alla pelatura per PCB

4. Struttura impilabile & Principi di progettazione per PCB a 6 strati

Il design impilabile è il cuore del mezzo ibrido Produzione di PCB. Secondo IPC-2221B, uno stack-up ibrido a 6 strati deve seguire questi principi.

4.1 Principio di simmetria (Bassa deformazione)

Questo prodotto utilizza uno stack-up simmetrico: Strato 1 e Strato 6 sono materiali Rogers (trasportano segnali RF su microstriscia). Strati 2 A 5 sono FR4 (contenente piani di terra completi, aerei di potenza, e tracce di controllo a bassa velocità).

Uno stack-up simmetrico bilancia lo stress termico durante la laminazione ad alta temperatura e la saldatura a riflusso. La deformazione rimane al di sotto 0.6% nelle tipiche linee di produzione. Un design non simmetrico può raggiungere la deformazione superiore 1.2%.

4.2 Segnale – Adiacenza del Piano di Riferimento (Integrità del segnale RF)

Lo strato del segnale RF ad alta velocità (Strato 1) si trova direttamente accanto a un piano di riferimento del terreno solido (Strato 2). Ciò forma una struttura a microstriscia o guida d'onda complanare. La corrente di ritorno segue il percorso più breve, che riduce l'induttanza del circuito e le EMI irradiate.

In questo PCB a 6 strati, ogni strato di segnale ha un piano di rame completo adiacente. Ciò sopprime la diafonia e migliora l'immunità EMI.

4.3 Alimentazione – Accoppiamento piano di terra (Bassa impedenza PDN)

Strato 3 e Strato 4 fungere da piano di distribuzione dell'energia e da piano di terra principale, rispettivamente. Sono strettamente accoppiati. Controllando lo spessore dielettrico tra loro all'interno della scheda da 2,3 mm, la rete di distribuzione elettrica (PDN) l'impedenza può scendere fino a decine di milliohm. Ciò supporta le richieste di corrente transitoria di un amplificatore di potenza (PA) transistor.

4.4 Compatibilità del processo & Controllo dell'impedenza

Secondo IPC-2221, la tolleranza di impedenza tipica per i PCB ad alta velocità è +/-5%. Potrebbero essere necessari progetti di microonde di precisione ad alta frequenza o interconnessioni digitali da 100 Gbps+ +/-3%. Questo prodotto è destinato a +/-5% tolleranza per la convalida.

5. Principio di lavoro: Trasmissione del segnale elettromagnetico in un dielettrico misto

5.1 Propagazione del segnale RF

In questo PCB ibrido Rogers+FR4 a 6 strati, i segnali a microonde ad alta frequenza viaggiano all'interno di strutture a microstriscia o stripline sul dielettrico di Rogers. Il materiale Rogers ha un fattore di dissipazione estremamente basso (Df = 0.0037 per RO4350B a 10GHz) e una costante dielettrica stabile (Dk = 3.48 +/-0.05). Di conseguenza, l'attenuazione del segnale alle frequenze GHz è molto inferiore rispetto a FR4.

Per una linea a microstriscia su RO4350B, la perdita di inserzione a 28GHz è di circa 0.4 dB/pollice. Il materiale FR4 standard alla stessa frequenza mostra più di 1.2 dB/pollice.

5.2 Integrità del segnale in un mezzo ibrido

Lo stack-up ibrido utilizza una strategia di segregazione dei materiali. I segnali sensibili alle alte frequenze corrono sugli strati Rogers (esterno o interno con dielettrico a basse perdite). La distribuzione dell'energia e il controllo digitale utilizzano strati interni FR4. Questo approccio riduce notevolmente i costi rispetto a un progetto full-Rogers. Per evitare riflessioni ed errori di temporizzazione al confine tra diverse costanti dielettriche, gli ingegneri devono calcolare con precisione lo spessore dielettrico, Larghezza della traccia, e la spaziatura del piano di riferimento. Quindi verificano il progetto con test di impedenza TDR.

Grafico della perdita di segnale in FR-4 e Rogers 4350B.

6. Applicazione: Amplificatori di potenza nel settore delle comunicazioni

Questo a 6 strati PCB ibrido è progettato specificamente peramplificatori di potenza (Non) nelsettore della comunicazione. I casi d'uso tipici includono:

  • 5Stazioni base G macro e small cell (Moduli front-end RF) : La potenza di uscita del PA nelle bande sub-6GHz e mmWave spesso supera i 30 W. I PA con stazioni base macro possono raggiungere oltre 50 W. La scheda deve fornire sia percorsi RF a bassa perdita che una dissipazione del calore affidabile.
  • Enormi array di antenne MIMO: Il substrato ad alta frequenza deve ospitare più ricetrasmettitori (TR) componenti e circuiti di controllo. La struttura ibrida a 6 strati separa in modo efficiente le sezioni RF e digitali.
  • Unità antenna attive (AAU) e piccole cellule: Questi richiedono un equilibrio tra integrità del segnale e integrità dell'alimentazione. Il design ibrido a 6 strati soddisfa i requisiti di routing denso attraverso l'assegnazione ottimizzata delle funzioni dei livelli.

Il vantaggio principale è chiaro: Gli strati Rogers forniscono una perdita estremamente bassa per i segnali RF, mentre gli strati FR4 interni trasportano l'alimentazione CC e la logica di controllo per i transistor PA GaN/GaAs. Ciò mantiene la perdita di inserzione complessiva e la resistenza termica entro i limiti rigorosi dei PA di comunicazione.

7. Prestazioni del prodotto: Elettrico, Termico & Metriche di affidabilità

7.1 Prestazioni elettriche RF

  • Stabilità costante dielettrica: RO4350B ha un Dk tipico di 3.48 a 10GHz con una tolleranza di +/-0.05. Mantiene inoltre una buona stabilità alla temperatura da -50°C a 150°C (TCDk ≈ 50 ppm/° C.).
  • Fattore di dissipazione: Df <= 0.004 da 3,5GHz a 28GHz. Ciò garantisce che la perdita di inserzione del canale RF soddisfi i requisiti 5G. Per esempio, a 28GHz, Df = 0.0037 offre una perdita molto inferiore rispetto a un pannello FR4 standard dello stesso spessore.
  • Controllo dell'impedenza: Con traccia/spazio di 7/7mil, spessore dielettrico e layout del piano di riferimento adeguati, il consiglio raggiunge 50 Ohm +/-10% impedenza. Ciò corrisponde ai requisiti della porta RF dei moduli di comunicazione standard.

7.2 Prestazioni termiche

  • Conducibilità termica: RO4350B fornisce 0.62 W/m · k, migliore dell'FR4 standard. Ciò aiuta a diffondere il calore dai punti caldi del PA attraverso vie e pad in rame.
  • Temperatura di transizione in vetro: Il materiale di Rogers ha Tg > 280° C.. Gli strati interni di FR4 ad alta Tg hanno Tg >= 170°C. Ciò garantisce rigidità in un ampio intervallo di temperature e fornisce un buon margine di saldatura a rifusione.

7.3 Indicatori di affidabilità

  • Grado di infiammabilità: RO4350B è UL 94 V-0 certificato, soddisfare gli standard di sicurezza delle apparecchiature di comunicazione.
  • Assorbimento dell'umidità: RO4350B ha assorbimento dell'umidità <= 0.06%. Le prestazioni elettriche rimangono stabili in ambienti umidi.
  • Adesione della laminazione: Un bond dedicato (per esempio., Ro4450f) garantisce un forte legame tra Rogers e FR4. I test del ciclo termico non mostrano delaminazione.
  • Produzione di PCB & ispezione: Questo prodotto è fabbricato e accettato secondo IPC-6012. Tutti gli indicatori chiave di prestazione vengono testati completamente o a campione prima della spedizione.

8. Caratteristiche strutturali

Separazione dielettrica ibrida: Gli strati di segnale RF utilizzano Rogers a bassa perdita. Gli strati rimanenti utilizzano FR4 ad alta Tg. Ciò fornisce un preciso compromesso tra prestazioni e costi.

Stack-up completamente simmetrico: L1 e L6 sono Rogers. Da L2 a L5 sono FR4. La simmetria riduce al minimo la deformazione.

Potenza incorporata e piani di terra: I piani interni interamente in rame forniscono percorsi a bassa impedenza e schermatura EMI.

Design a tavola spessa (2.3mm) : Fornisce rigidità strutturale e massa termica per dispositivi PA ad alta potenza.

Modello dello strato esterno ad alta precisione: 7/7la traccia/spazio mil consente un'accuratezza 50 Ohm Linee di trasmissione RF.

Finitura superficiale ENIG: L'appartamento, La superficie del pad a bassa rugosità riduce al minimo le perdite per effetto pelle alle alte frequenze garantendo al tempo stesso saldabilità e affidabilità dei contatti.

9. Processo di produzione: 8 Passaggi chiave

① Preparazione del materiale & ispezione in entrata – Confronta i laminati ad alta frequenza Rogers e i nuclei FR4 con IPC-4103 e IPC-4101.

② Imaging dello strato interno (da L2 a L5) - Utilizzo LDI esposizione e incisione alcalina per formare piani energetici, aerei a terra, e controllare le tracce sui core FR4.

③ AOI dello strato interno & trattamento con ossido – Eseguire l'ispezione ottica automatica e poi l'ossido nero / trattamento di ossido bruno per migliorare l'adesione della laminazione.

④ Preparazione per la laminazione ibrida & premendo – Impilare i nuclei Rogers, bondply, e strati interni FR4 alternativamente secondo l'impilamento. Laminato ad alta temperatura e pressione. Temperatura tipica di laminazione: 190da °C a 218 °C. Pressione: 200 A 300 PSI (ca. 14 A 21 sbarra).

⑤ Perforazione & metallizzazione – Praticare fori passanti con punte in carburo di tungsteno di alta qualità. Quindi eseguire il demear, deposizione chimica di rame, e placcatura del pannello per creare connessioni da strato a strato. Alcuni passaggi di terra critici potrebbero essere tappati con resina.

⑥ Imaging dello strato esterno (L1 e L6) – Esporre, sviluppare, e incidere per formare linee di microstrip RF da 7/7mil.

⑦ Maschera di saldatura & leggenda – Applicare l'inchiostro verde per maschera di saldatura su tutta la scheda. Polimerizzare ad alta temperatura e poi serigrafare la legenda bianca.

⑧ Finitura superficiale – ENIG – Depositare 0,05~0,1μm di oro su 3~5μm di nichel sui pad del circuito. Finalmente, eseguire test elettrici e ispezione finale, quindi confezionarlo sottovuoto per la spedizione.

Durante lo speciale processo di laminazione ibrida, controllare la velocità di rampa, pressione, e incollare il materiale abbinandolo attentamente. Ciò garantisce una densità elevata, legame privo di vuoti tra diversi dielettrici.

Metriche di compromesso costi-prestazioni nella progettazione PCB

10. Perché scegliere il PCB ibrido ad alta frequenza Rogers+FR4 a 6 strati di UGPCB?

17+ anni di esperienza nella produzione di PCB RF – L’UGPCB è terminato 10 anni di esperienza nel PCB ad alta frequenza sviluppo e produzione in Cina. Disponiamo di un controllo di processo maturo per la laminazione ibrida Rogers+FR4.

Risparmio sui costi di 30% o più – Utilizzando Rogers solo su strati RF critici e FR4 altrove, almeno risparmiamo 30% costo del materiale rispetto a un design full-Rogers.

UL 94 V-0 e conformità IPC – Usiamo RO4350B con V-0 rating e FR4 ad alta Tg. Ciò soddisfa i requisiti di sicurezza antincendio per le stazioni base di comunicazione e i sistemi di qualità del settore.

Servizio unico – UGPCB gestisce tutto, dalla revisione del progetto Gerber, simulazione del processo di stack-up ibrido, prototipazione del campione, alla produzione di massa. Ciò riduce il sovraccarico di comunicazione della catena di fornitura.

100% test elettrici e verifica dell'impedenza – Usiamo sonda volante o test delle apparecchiature per tutte le schede. Eseguiamo test TDR su linee di impedenza critiche per garantire che il prodotto soddisfi le aspettative di progettazione.

11. Come richiedere un preventivo?

Ingegneri, specialisti degli appalti, e r&I manager D sono invitati a inviare una richiesta di offerta a UGPCB. Se hai bisogno di PCB ibridi Rogers+FR4 a 6 strati o servizi simili di produzione PCBA ad alta frequenza, vi preghiamo di contattarci come segue:

  • Invia file Gerber, una scheda tecnica del PCB (compreso lo spessore di 2,3 mm, 1once di rame, Finitura ENIG), e i requisiti di impedenza target.
  • Specifica la tua candidatura (amplificatore di potenza per comunicazioni) e requisiti di volume.

Richiedi un preventivo adesso – UGPCB fornirà una rapida revisione tecnica e prezzi competitivi in ​​termini di volume. Il nostro team di supporto tecnico ti aiuterà con la revisione della progettazione di stack-up ibrido. Ti aiuteremo a raggiungere il miglior equilibrio tra prestazioni ad alta frequenza e producibilità per la produzione di massa.

Nota importante: Proprietà elettriche della serie Rogers RO4000 (Non so, Df, Tg, conducibilità termica, ecc.) citati in questo documento provengono dalla scheda tecnica ufficiale Rogers. Riferimenti a IPC-2221B, IPC-6012, IPC-4103, e altri standard IPC si basano sulla letteratura tecnica IPC disponibile al pubblico. Tutti i dati devono essere verificati rispetto al produttore originale e ai documenti pubblicati da IPC come riferimento finale.
