PCB altoparlante per chitarra elettrica: Una guida tecnica completa ai circuiti stampati degli amplificatori audio professionali

Nome: PCB altoparlante per chitarra elettrica

Foglio: FR-4

Spessore della piastra: 1.0mm

Strati: 2L

Misurare: 86.9*73.58mm

Apertura minima: 0.236mm

Larghezza/momento della linea: 0.32*0.37mm

Spessore di lamina di rame: 1/1OZ

Trattamento superficiale: Tin spray senza piombo

Maschera/carattere di saldatura: Carattere bianco olio verde

  • Dettagli del prodotto

IO. Panoramica del prodotto: Che cos'è un PCB per altoparlanti per chitarra elettrica?

UNPCB altoparlante per chitarra elettrica è specializzato circuito stampato progettato per amplificatori per chitarra elettrica. Serve come spina dorsale centrale per l'elaborazione del segnale e l'amplificazione di potenza nei sistemi di amplificazione per chitarra. Questa scheda trasporta circuiti critici inclusi i preamplificatori, amplificatori di potenza, e reti di controllo del tono, tutti fattori che influenzano direttamente la qualità del suono, gamma dinamica, e il carattere tonale dell'uscita della chitarra elettrica.

UGPCB presenta questo PCB amplificatore per chitarra elettrica come acartone stampato rigido FR-4 fronte-retro prodotto secondo rigorosi standard di settore. La scheda è ottimizzata per applicazioni di amplificatori di Classe D e altri casi d'uso audio nei sistemi di amplificazione per chitarra elettrica.

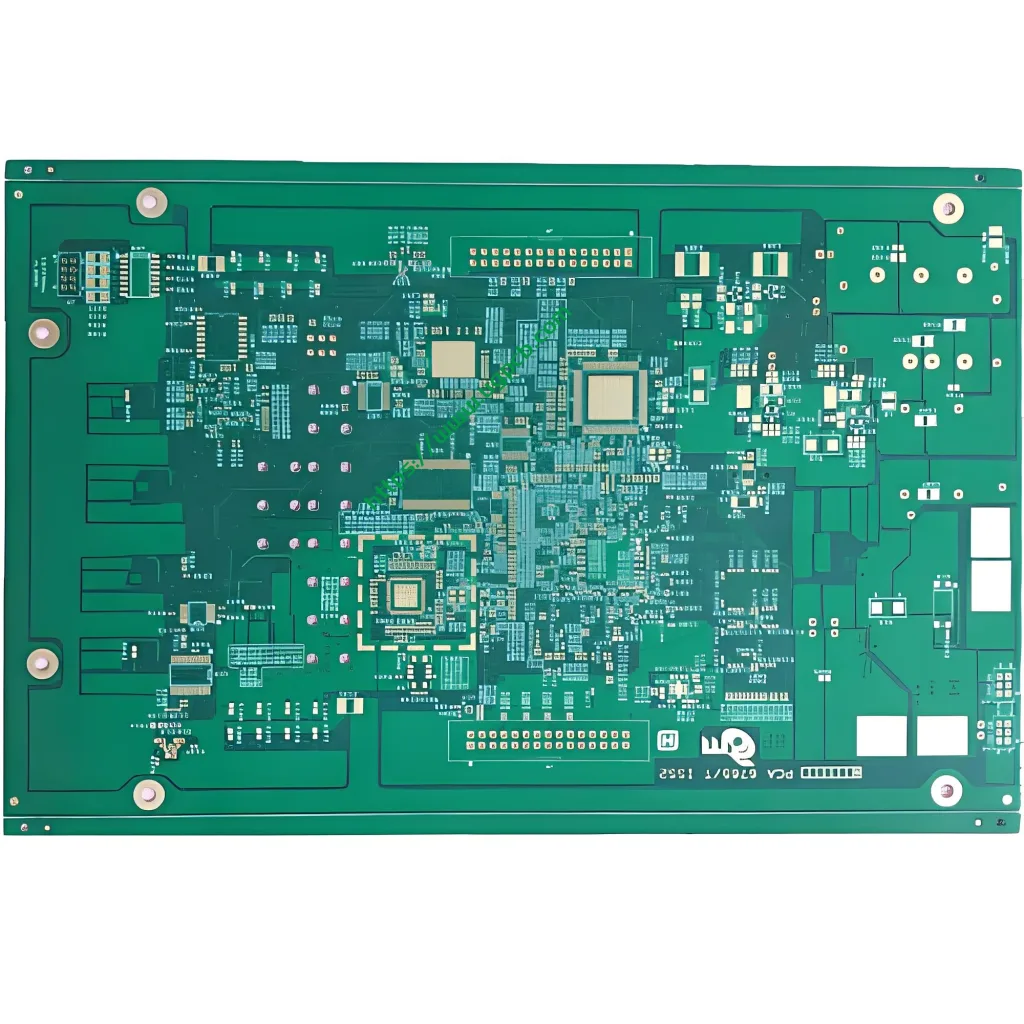

PCB altoparlante per chitarra elettrica

Ii. Specifiche del prodotto

ParametroSpecifica
Nome prodottoPCB altoparlante per chitarra elettrica
Materiale del substratoFR-4 Laminato rivestito in rame epossidico in fibra di vetro
Spessore della scheda1.0 mm
Conta dei strati2 Strati (2L)
Dimensioni86.9 × 73.58 mm
Diametro minimo del foro0.236 mm
Larghezza della linea / Interlinea0.32 mm / 0.37 mm
Spessore di lamina di rame1/1 OZ (1 oz su entrambi gli strati esterni)
Finitura superficialeLivellamento per saldatura ad aria calda senza piombo (LF HASL)
Maschera di saldatura / LeggendaMaschera per saldatura verde / Legenda serigrafia bianca

Iii. Classificazione scientifica secondo gli standard IPC

PerIPC-6012F, Specifiche di qualificazione e prestazione per circuiti stampati rigidi, questo prodotto rientra nella seguente classificazione scientifica:

  • Tipo di costruzioneTipo 2 (Tavola bifacciale) — passaggio su due lati con fori passanti placcati (PTH)
  • Classe di prestazioneClasse 2 (Prodotti elettronici di servizio dedicati) — adatto per applicazioni a funzionamento continuo che richiedono elevata affidabilità, come le apparecchiature audio
  • Materiale del substratoFR-4 (Epossidico rinforzato con vetro) — conforme ai requisiti IPC-4101
  • Finitura superficialeHASL senza piombo (LF HASL) — Conforme alla direttiva RoHS

IV. Considerazioni sulla progettazione e principi ingegneristici

4.1 Selezione del substrato: Le basi ingegneristiche per FR-4

FR-4 è la designazione industriale del laminato rivestito in rame con resina epossidica rinforzata con vetro. Rappresenta il più utilizzato Materiale del substrato PCB a livello globale. PerIPC-4101, Specifiche dei materiali di base per pannelli stampati rigidi e multistrato, I materiali FR-4 sono classificati in base alla temperatura di transizione vetrosa (Tg) in più livelli:

  • FR-4 standard: Tg di 130–140°C
  • FR-4 a media Tg: Tg di 150–160°C
  • FR-4 ad alta Tg: Tg ≥ 170°C

Questo PCB per altoparlanti per chitarra elettrica utilizza standard Laminato FR-4 con una Tg di 130–140°C. La temperatura operativa a lungo termine in genere non supera i 105°C, che soddisfa pienamente i requisiti di affidabilità termica per applicazioni di amplificatori per chitarra elettrica di potenza medio-bassa.

4.2 Logica progettuale per 1.0 Spessore tavola mm

IL 1.0 Lo spessore di mm rappresenta una delle specifiche più comuni per i PCB FR-4 a doppia faccia. Questo spessore raggiunge un equilibrio ottimale tra resistenza meccanica, prestazioni elettriche, e costo di produzione:

  • Fornisce un adeguato supporto meccanico contro l'inserimento dei componenti e lo stress dovuto alle vibrazioni
  • Mantiene lo spessore dielettrico appropriato per l'impedenza controllata
  • Facilita la compatibilità con connettori standard e design di custodie

4.3 Analisi della capacità di carico di corrente per 0.32/0.37 mm Larghezza/Spaziatura linea

PerIPC-2221C, Standard generico sulla progettazione di schede stampate, la capacità di trasporto di corrente dei conduttori PCB può essere calcolata utilizzando la seguente formula:

IO=kDT0.44UN0.725

Dove:

  • IO = Portata massima di corrente (UN)
  • ΔT = Aumento di temperatura consentito (° C.)
  • UN = Area della sezione trasversale del conduttore (milioni²), dove A = L × T
  • k = Costante empirica (k = 0.048 per gli strati esterni, k = 0.024 per gli strati interni)

Per tracce di strato esterno con 1 Oz Spessore di rame (1 oz = 1.378 mil) E 0.32 larghezza della linea mm (≈12,6 milioni):

  • Area della sezione trasversale A = 12.6 × 1.378 ≈ 17.4 milioni²
  • In condizioni di aumento della temperatura di 10°C, la capacità di trasporto di corrente teorica per traccia è approssimativamente1.8–2,2 A

Questa capacità di corrente soddisfa pienamente i requisiti del preamplificatore dell'amplificatore per chitarra elettrica e dei circuiti di elaborazione del segnale.

4.4 Significato ingegneristico di 0.236 mm Diametro minimo del foro

IL 0.236 mm (circa 9.3 mil) il diametro minimo del foro rientra nelgamma di precisione di foratura standard per l'industria dei PCB. Questa dimensione del foro supporta il montaggio a foro passante della maggior parte dei componenti con piombo standard, compresi i resistori, condensatori, transistor, e circuiti integrati. Garantisce inoltre una metallizzazione affidabile dei fori passanti placcati (PTH) con superficie di parete sufficiente per giunti di saldatura affidabili.

4.5 Spessore di lamina di rame: 1/1 OZ

Un'oncia (1 OZ) di lamina di rame corrisponde ad uno spessore di circa 35 μm. IL 1/1 La specifica OZ (1 oz su entrambi gli strati esterni) garantisce:

  • Capacità di trasporto di corrente costante su entrambi gli strati esterni
  • Ottima integrità del segnale
  • Sufficiente resistenza del giunto di saldatura e affidabilità a lungo termine

4.6 Finitura superficiale HASL senza piombo

Livellamento per saldatura ad aria calda senza piombo (LF HASL) comporta l'immersione del PCB in una lega di saldatura senza piombo fusa, tipicamente in lega SAC305 (Stagno 96.5%, Argento 3.0%, Rame 0.5%)—seguito da lame ad aria calda ad alta pressione che livellano la superficie per creare un'uniformità, rivestimento protettivo saldabile.

Parametri di processo:

  • Temperatura del piatto di saldatura: 250–265°C
  • Tempo di immersione: 1–5 secondi
  • Spessore del rivestimento di saldatura: 1–40 µm

Vantaggi principali dell'HASL senza piombo:

  • Conformità ROHS: Condurre il contenuto sotto il 0.1% (1000 ppm) soglia
  • Efficacia in termini di costi: Una delle opzioni di finitura superficiale più economiche disponibili
  • Ottima saldabilità: Bagnabilità superiore e affidabilità del giunto di saldatura
  • Durata di conservazione estesa: Fino a 12 mesi o più

Applicazioni tipiche: Elettronica di consumo, apparecchiatura audio, controlli industriali, e altre applicazioni in cui i requisiti di planarità della superficie non sono estremamente rigorosi.

V. Principio di lavoro: Dal segnale della chitarra al suono degli altoparlanti

Il PCB dell'altoparlante per chitarra elettrica funziona attraverso tre fasi principali dell'elaborazione del segnale:

5.1 Sezione preamplificatore

Il preamplificatore rappresenta ilcuore del circuito dell'amplificatore per chitarra. Elabora i deboli segnali elettromagnetici provenienti dai pickup della chitarra e controlla molteplici aspetti del suono:

  • Guadagno corrente
  • Guadagno di potenza
  • Modellazione del tono (Alti, Gamma media, Basso)

5.2 Sezione amplificatori di potenza

Dopo l'elaborazione del preamplificatore, il segnale passa allo stadio amplificatore di potenza. L'amplificatore di potenza amplifica ulteriormente il segnale a un livello sufficiente per pilotare l'altoparlante, pur mantenendo la compatibilità con tensioni operative più elevate.

5.3 Uscita altoparlante

Il segnale amplificato guida infine l'altoparlante, convertire l’energia elettrica in onde sonore udibili.

VI. Componenti comuni sui PCB dell'amplificatore per chitarra

I PCB degli altoparlanti per chitarra elettrica integrano un'ampia gamma di componenti che svolgono collettivamente funzioni di elaborazione del segnale e amplificazione di potenza:

Categoria componenteFunzione
Diodi e resistoriRettifica, limitazione di corrente, divisione di tensione, pregiudizievole
Induttori e condensatoriFiltraggio, disaccoppiamento, controllo della risposta in frequenza
Filtri passa-basso e condensatori di disaccoppiamentoSoppressione del rumore ad alta frequenza, stabilizzazione dell'alimentazione
Transistor e trasformatoriAmplificazione del segnale, adattamento di impedenza, conversione di tensione

Questi componenti consentono al PCB dell'altoparlante della chitarra elettrica di supportare entrambiStato solido ETubo tecnologie di amplificazione.

VII. Flusso del processo di produzione

UGPCB produce questo PCB per altoparlanti per chitarra elettrica in stretta conformità con i requisiti IPC-6012F:

  1. Controllo qualità in entrata (IQC) : Substrato FR-4, lamina di rame, inchiostro per maschera di saldatura, e altre ispezioni delle materie prime
  2. Circuiti dello strato interno (non applicabile per pannelli bifacciali; procedere al passaggio successivo)
  3. Perforazione: Diametro del foro minimo 0.236 mm utilizzando foratura CNC ad alta precisione
  4. Deposizione chimica di rame / Galvanotecnica: Foro passante placcato (PTH) metallizzazione, accumulo di rame
  5. Circuiti dello strato esterno: Laminazione pellicola secca → Esposizione → Sviluppo → Incisione → Spellatura pellicola
  6. Applicazione della maschera di saldatura: Inchiostro verde per maschera di saldatura che copre le aree non saldabili
  7. Stampa della legenda: Legenda serigrafica bianca che indica i designatori di riferimento dei componenti
  8. Finitura superficiale: HASL senza piombo (LF HASL)
  9. Instradamento del profilo: CNC instradamento alle dimensioni finali di 86.9 × 73.58 mm
  10. Test elettrici: Test con sonde volanti / test degli apparecchi per verificare la continuità elettrica
  11. Ispezione finale: Ispezione visiva secondo i requisiti IPC-A-600K
  12. Imballaggio e spedizione: Confezionamento sottovuoto con protezione dall'umidità

VIII. Scenari applicativi e casi d'uso

8.1 Applicazioni primarie

  • Amplificatori per chitarra elettrica: Amplificatori di classe D, Amplificatori in classe AB
  • Amplificatori per basso: Amplificazione di potenza a bassa frequenza
  • Pedali per effetti per chitarra: Elaborazione del segnale e modulazione del tono
  • Apparecchiature audio professionali: Monitor da studio, Sistemi PA

8.2 Adattamento speciale per amplificatori di classe D

Gli amplificatori di classe D sono rinomati per la loroAlta efficienza (eccedente 90%) Eelevata potenza in uscita. Questo PCB per altoparlanti per chitarra elettrica è particolarmente adatto per i progetti di amplificatori per basso di Classe D, offerta:

  • Potenza erogata media pari a ca100 W
  • Eccellente capacità di controllo del volume
  • Profondo, risposta dei bassi ricca
  • Risposta transitoria più rapida

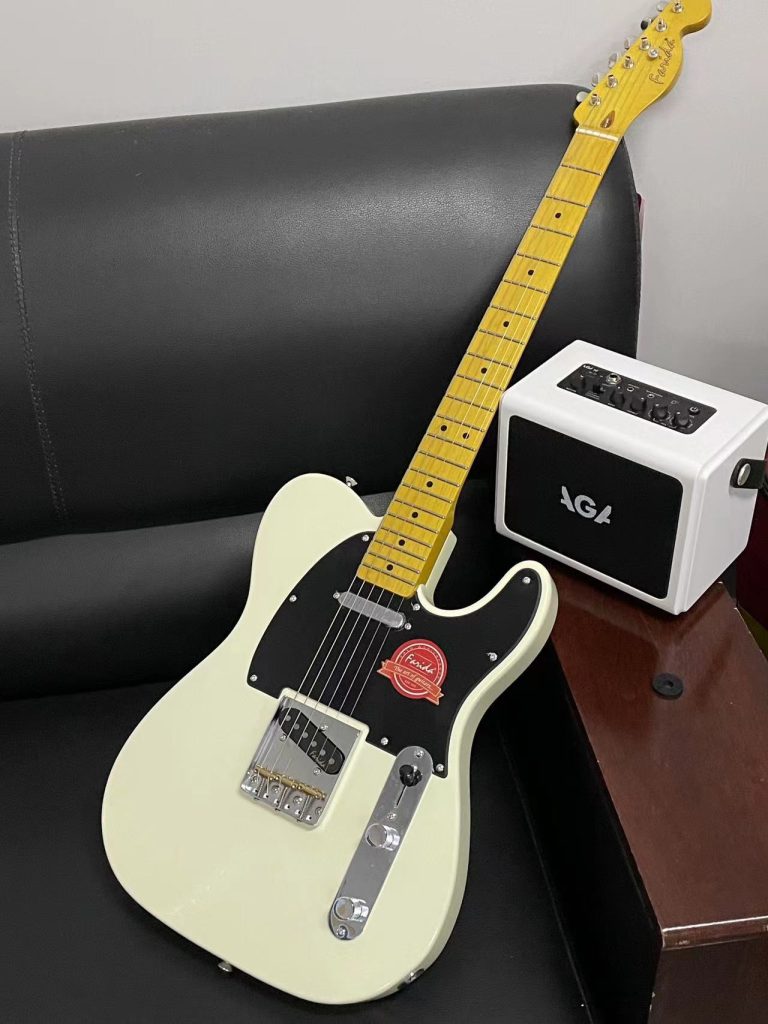

Applicazione PCB per altoparlanti per chitarra elettrica nei sistemi audio

IX. Garanzia di qualità e affidabilità

9.1 Conformità agli standard IPC

La produzione e l'ispezione di questo PCB per altoparlanti per chitarra elettrica aderiscono rigorosamente ai seguenti standard IPC:

StandardTitoloApplicazione
IPC-6012FSpecifiche di qualificazione e prestazione per circuiti stampati rigidiProduzione e accettazione a processo completo
IPC-A-600KAccettabilità dei circuiti stampatiIspezione visiva e determinazione della qualità
IPC-4101Specifiche dei materiali di base per pannelli stampati rigidi e multistratoSelezione e certificazione del substrato
IPC-2221CStandard generico sulla progettazione di schede stampateSpecifiche di progetto e calcoli di portata

9.2 Metriche di affidabilità

  • Durata di conservazione: ≥ 12 mesi (con finitura superficiale HASL senza piombo)
  • Intervallo di temperatura operativa: 0–105°C (norma FR-4)
  • Punteggio di infiammabilità: UL94 V-0 (standard per il materiale del substrato FR-4)

X. Perché scegliere UGPCB?

UGPCB è riconosciuto a livello mondialeProgettazione di circuiti stampati, produzione, e fornitore di servizi PCBA chiavi in ​​mano:

  • 🏭Struttura moderna: 28,000 stabilimento produttivo di m²
  • 👨‍🔧Team di esperti: 1,300 dipendenti, 35% esperti tecnici
  • 🌍Portata globale: Servire 5,000 clienti aziendali in tutto il mondo 20+ Paesi
  • 📦Consegna in volume: Sopra 100,000 Lotti PCBA consegnati cumulativamente
  • 🔧Servizi chiavi in ​​mano: Dall'ottimizzazione della progettazione PCB e dall'approvvigionamento dei componenti all'assemblaggio SMT/DIP e ai test funzionali

XI. Richieste e ordini

📞Contattaci oggi per un preventivo personalizzato e supporto tecnico!

  • 🌐Sito webwww.ugpcb.com
  • 📧E-mail: sales@ugpcb.com
  • 📱Telefono: +86-135 4412 8719
  • 💬 WhatsApp:+86 19072115165

Carica semplicemente i tuoi file Gerber, Elenco distinte base, e file di progettazione. Il team UGPCB fornirà un preventivo completo all'interno 24 ore.

Dichiarazione sull'origine dei dati

I dati tecnici e le informazioni standard citate in questo articolo derivano dalle seguenti fonti autorevoli:

  1. IPC (Associazione che collega le industrie elettroniche) —IPC-6012F, IPC-A-600K, IPC-4101, Standard della serie IPC-2221C
  2. IPC-6012FSpecifiche di qualificazione e prestazione per circuiti stampati rigidi (ottobre 2023 pubblicazione)
  3. IPC-A-600KAccettabilità dei circuiti stampati (Luglio 2020 pubblicazione)
  4. IPC-2221CStandard generico sulla progettazione di schede stampate (2023 pubblicazione)
  5. IPC-4101Specifiche dei materiali di base per pannelli stampati rigidi e multistrato
  6. Ul94Norma per la sicurezza dell'infiammabilità dei materiali plastici per parti di dispositivi ed apparecchi

Tutti i dati contenuti in questo articolo provengono da documenti standard IPC ufficiali e da riferimenti autorevoli del settore, garantendo l'accuratezza e l'affidabilità di tutti i parametri tecnici.
