Panoramica del prodotto: Un PCB bifacciale ad alta affidabilità per una sicurezza intelligente
La flotta di veicoli elettrici della Cina ha superato 380 milioni di unità, rendendo gli allarmi antifurto una caratteristica di sicurezza standard su quasi tutte le e-bike e i veicoli elettrici. Il mercato nazionale degli allarmi per veicoli elettrici è cresciuto RMB 1.86 miliardi In 2020 A RMB 4.32 miliardi, con un tasso di crescita annuo composto di 18.4% e la penetrazione del mercato in aumento dal basso 35% oltre 78%【6†L21-L26】. All’interno di questo settore in rapida espansione, IL circuito stampato (PCB) funge da “centro neurale” del sistema di allarme: la sua qualità determina direttamente l’affidabilità e la durata dell’allarme.

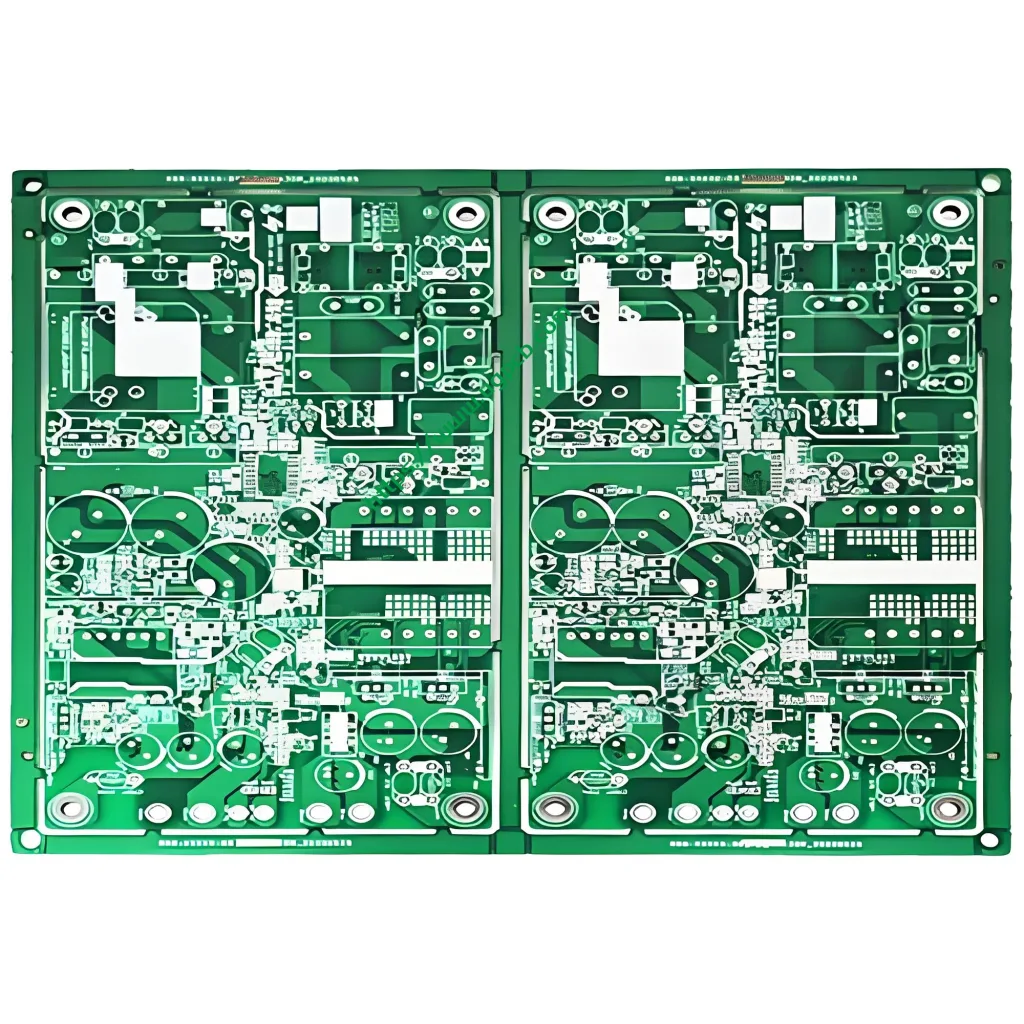

UGPCB PCB allarme veicolo elettrico è un prodotto ad alte prestazioni circuito stampato rigido a doppia faccia progettato specificatamente per i sistemi di allarme antifurto dei veicoli. Prodotto con laminato FR‑4 senza piombo ad alta Tg Kingboard KB6165F a 1.6 mm di spessore e dimensionato a 67 × 41.37 mm, questo PCB offre un'eccezionale resistenza al calore, prestazioni elettriche stabili, e robusta resistenza meccanica. Offre un supporto ideale per l'allarme dei veicoli elettrici PCB soluzioni.
Classificazione del prodotto
Per IPC‑6012Specifiche di qualificazione e prestazione per circuiti stampati rigidi, questo prodotto rientra nelle seguenti categorie:
| Dimensione Classificazione | Categoria |
|---|---|
| Per struttura | PCB rigido a doppia faccia |
| Per materiale di base | Laminato in tessuto di vetro epossidico FR‑4 (KB6165F) |
| Per finitura superficiale | HASL senza piombo (Livellamento della saldatura ad aria calda) |
| Per grado di infiammabilità | UL 94 V‑0 |
| Per classe di prestazione | Classe IPC‑6012 2 (prodotti elettronici a servizio dedicato) |
| Per applicazione | Elettronica automobilistica: sistemi di sicurezza e monitoraggio |
Specifiche principali ed elementi essenziali di progettazione
Parametri chiave
| Parametro | Specifica | Significato ingegneristico |
|---|---|---|
| Laminato | Kingboard KB6165F FR‑4 | Compatibile senza piombo ad alta Tg; soddisfa IPC‑4101E/99 e /126 |
| Spessore della scheda | 1.6 mm | Spessore consigliato da AEC per bilanciare resistenza e facilità di assemblaggio |
| Conta dei strati | Doppia faccia | Supporta la densità del circuito di allarme ottimizzando i costi |
| Dimensione | 67 × 41.37 mm | Adatto alle custodie di allarme per veicoli elettrici tradizionali |
| Foro finito minimo | 0.33 mm | Supporta cavi di componenti di precisione e design via-in-pad |
| Larghezza della linea / Spaziatura | 0.36 mm / 0.44 mm | Bilancia l'integrità del segnale con la producibilità |
| Spessore di lamina di rame | 35 μm (1 oz) | Soddisfa le esigenze di capacità di trasporto di corrente e dissipazione termica |
| Finitura superficiale | HASL senza piombo | Conformità RoHS con eccellente saldabilità ed efficienza dei costi |
| Maschera di saldatura / Leggenda | Verde / Bianco | Configurazione standard del settore per una chiara identificazione e protezione |
Elementi essenziali di progettazione per PCB di allarme per veicoli elettrici
Progettazione di circuiti stampati per i sistemi di allarme EV deve seguire IPC‑2221 Standard generico sulla progettazione di schede stampate, soddisfacendo i requisiti specifici degli allarmi:
Gestione dell'energia – Gli allarmi EV in genere traggono energia direttamente dalla batteria del veicolo 36 V a 60 V, che richiedono un step-down DC‑DC a 5 V o 3.3 V per MCU e sensori. Disposizione del circuito stampato deve posizionare attentamente lo stadio di conversione di potenza per ottenere prestazioni termiche ed elettriche ottimali.
Integrità del segnale – KB6165F presenta una costante dielettrica (Non so) Di4.8 e un fattore di dissipazione (Df) di giusto0.015 A 1 MHz, garantendo una trasmissione del segnale di alta qualità per moduli wireless come Bluetooth 5.3 E 433 Telecomandi MHz.
Vibrazioni e affidabilità – Gli allarmi sopportano vibrazioni continue durante il funzionamento del veicolo. IL 1.6 spessore tavola mm, abbinato all'elevata resistenza meccanica del KB6165F (resistenza alla buccia del rame tipicamente1.30 N/mm a 125°C), garantisce affidabilità sul campo a lungo termine.
Principio di lavoro
Il PCB dell'allarme del veicolo elettrico funge dapiattaforma centrale di interconnessione e supporto per l'intero sistema di allarme. Il suo funzionamento può essere compreso a tre livelli:
Interconnessione elettrica – Le tracce di rame incise con precisione sul PCB collegano elettricamente tutto componenti—IC di gestione dell'alimentazione, sensore di vibrazione, modulo di comunicazione senza fili, microcontrollore (MCU), circuito di pilotaggio del cicalino, e altri, secondo lo schema, formando un circuito completo di funzioni di allarme.
Elaborazione del segnale – Quando il sensore di vibrazione rileva un movimento anomalo, il segnale viaggia attraverso le tracce PCB fino all'MCU. Dopo aver valutato le condizioni di attivazione, l'MCU pilota il cicalino tramite le tracce del driver del PCB per emettere un allarme ad alto decibel, inviando contemporaneamente un avviso wireless al telecomando dell'utente.
Gestione dell'energia – La sezione di gestione dell’alimentazione del PCB riduce l’elevata tensione della batteria (36 V–60 V) a bassa tensione (5 V/3,3 V), fornendo alimentazione stabile all'intero sistema di allarme.
Selezione del materiale: KB6165F FR‑4 senza piombo ad alta Tg
Panoramica dei materiali
KB6165F è unlaminato dedicato rivestito in rame FR‑4 ad alta Tg senza piombo dai laminati Kingboard, utilizzando anon-DICY, sistema di resina epossidica a polimerizzazione fenolica con riempitivi proprietari. Progettato specificatamente per resistere alle alte temperature dei processi di saldatura senza piombo, è rapidamente diventato un materiale di riferimento per prodotti elettronici ad alta affidabilità.
Prestazioni termiche
| Proprietà | Metodo di prova | Valore tipico | Requisito di specifica | Origine dati |
|---|---|---|---|---|
| Temperatura di transizione vetrosa (Tg) | DSC (E-2/105) | 157° C. | ≥150°C | Scheda tecnica KB6165F |
| Temperatura di decomposizione termica (Td) | TGA (5% perdita di peso) | 346–352°C | ≥325°C | Scheda tecnica KB6165F |
| CTE dell'asse Z (sotto la Tg) | Alfa 1 | 37–40ppm/°C | ≤60ppm/°C | Scheda tecnica KB6165F |
| T‑288 (288°C stress termico) | - | >240 secondi | - | Scheda tecnica KB6165F |
Un Tg di157° C. garantisce che il laminato mantenga la rigidità alle temperature di picco del riflusso senza piombo (circa260° C.), prevenendo efficacemente la delaminazione, vesciche, e foro passante placcato (PTH) screpolature. Il CTE dell'asse Z di37–40ppm/°C— di gran lunga superiore al benchmark del settore ≤60 ppm/°C — riduce significativamente i guasti legati allo stress causati dai cicli di temperatura.
Proprietà elettriche
| Proprietà | Valore tipico | Origine dati |
|---|---|---|
| Resistenza superficiale | 2.6 × 10⁸ MΩ | Scheda tecnica KB6165F |
| Resistenza al volume | 3.4 × 10⁹ MΩ·cm | Scheda tecnica KB6165F |
| Costante dielettrica (Non so) @ 1 MHz | 4.8 | Scheda tecnica KB6165F |
| Fattore di dissipazione (Df) @ 1 MHz | 0.015 | Scheda tecnica KB6165F |
| Tensione di rottura dielettrica | ≥45kV | Scheda tecnica KB6165F |
| Resistenza all'arco | 127 secondi | Scheda tecnica KB6165F |
Certificazioni di Sicurezza e Ambiente
KB6165F trasportaUL94 V‑0 certificazione ignifuga: ilclassificazione più alta nel test di combustione verticale, richiedendoautoestinzione interiore 10 secondi senza gocce fiammeggianti che incendiano il cotone. Il materiale è inoltre pienamente conforme alle direttive ambientali RoHS senza piombo.
Struttura del prodotto e caratteristiche prestazionali
Caratteristiche strutturali
QuestoPCB a doppia faccia utilizza sia gli strati superiori che inferiori all'interno di un compatto 67 × 41.37 impronta di mm. IL1.6 mm lo spessore della scheda è in linea con gli intervalli di spessore PCB consigliati da AEC, bilanciando la resistenza meccanica con la praticità di montaggio.35 μm (1 oz) Lo spessore della lamina di rame fornisce un'adeguata capacità di trasporto di corrente per carichi assetati di energia, come i cicalini di allarme.
Vantaggi prestazionali
- Elevata resistenza termica – Tg ≥150°C (157°C tipico), pienamente compatibile con la saldatura a rifusione senza piombo
- Stabilità dimensionale – CTE asse Z basso (37–40ppm/°C) riduce al minimo lo stress tra gli strati in caso di cicli di temperatura
- Prestazioni elettriche superiori – Basso fattore di dissipazione (Df = 0.015) garantisce la qualità della trasmissione del segnale
- Alta affidabilità – Td di 346–352°C previene la decomposizione della resina durante la saldatura ad alta temperatura
- Infiammabilità UL94 V‑0 – Soddisfa i severi requisiti di sicurezza antincendio
Processo di produzione
UGPCB produce PCB di allarme per veicoli elettrici nel pieno rispetto dei requisiti di controllo qualità IPC‑6012:
① Taglio della materia prima →② Perforazione (min. buco 0.33 mm) →③ Rame chimico / Placcatura del pannello →④ Trasferimento del modello (larghezza/interlinea della linea 0.36/0.44 mm) →⑤ Placcatura con motivo →⑥ Acquaforte →⑦ Maschera per saldatura (verde) →⑧ Stampa della legenda (bianco) →⑨ Finitura superficiale (HASL senza piombo) →⑩ Itinerario / Profilazione →⑪ Prova elettrica →⑫ Ispezione finale & Confezione
La qualità della placcatura in rame PTH è particolarmente critica. Secondo la classe IPC‑6012 2 Requisiti, Lo spessore medio del rame placcato nei vias non deve essere inferiore a20 μm, senza alcun punto sotto18 μm. UGPCB applica rigorosamente questi standard per garantire l'affidabilità a lungo termine di ogni via.
Scenari di applicazione
Questo PCB è costruito appositamente persistemi di allarme antifurto per veicoli elettrici, con applicazioni primarie incluse:
- Bici elettriche / Scooter elettrici – Componente PCB centrale per allarmi antifurto
- Nuovi veicoli energetici (Nevs) – Schede di controllo del sistema di allarme di sicurezza
- Tricicli elettrici – Antifurto e monitoraggio remoto

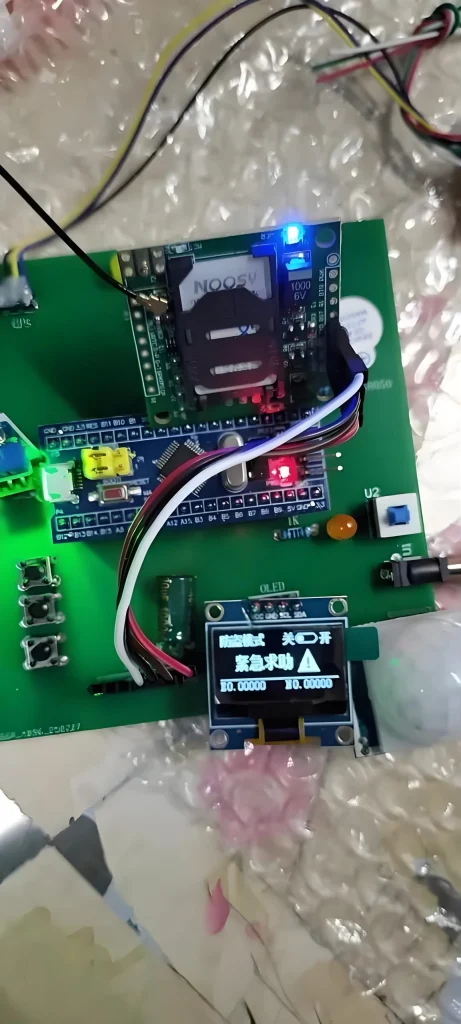

- Sicurezza generale del veicolo – Sistemi di allarme antifurto per autoveicoli
Gli allarmi moderni si sono evoluti da semplici avvisi acustici/visivi asistemi intelligenti che integrano Bluetooth 5.3 e controllo remoto basato su APP, ponendo requisiti sempre più elevati in termini di integrità del segnale PCB e prestazioni elettriche.
Perché scegliere UGPCB per il PCB del tuo allarme EV?
✅Laminato certificato a livello internazionale – Kingboard KB6165F alta‑Tg FR‑4, conforme a IPC‑4101E/99 e /126
✅Affidabilità di livello automobilistico – Certificato UL94 V‑0, soddisfare i severi requisiti di elettronica automobilistica
✅Controllo del processo di precisione – Foro minimo 0.33 mm, larghezza/interlinea della linea 0.36/0.44 mm per fresature a passo fine
✅Conformità ambientale – Finitura superficiale HASL senza piombo, completamente conforme alla direttiva RoHS
✅Servizio unico – Supporto completo dalla progettazione e fabbricazione del PCB all'assemblaggio del PCBA
✅Competenza nel settore – Anni di esperienza nella produzione di PCB con profonda conoscenza degli standard di qualità dell’elettronica automobilistica
Richiedi un preventivo e dei campioni oggi stesso
Offerte UGPCBprototipazione rapida Eproduzione in volume per PCB di allarme per veicoli elettrici.
📞Linea diretta: Contatta il servizio clienti ufficiale UGPCB per i prezzi più recenti
📧E-mail: [Indirizzo e-mail ufficiale]
🌐Richiesta in linea: Visita il sito web UGPCB per inviare i tuoi requisiti PCB/PCBA
Avvia la tua soluzione personalizzata PCB di allarme per veicoli elettrici con UGPCB, dove ogni scheda diventa un affidabile guardiano della sicurezza.
Dichiarazione sull'origine dei dati
I dati tecnici e di mercato citati nel presente documento derivano dalle seguenti fonti:
- KB6165F Dati sulle prestazioni dei materiali – Citato dalla Guida tecnica PCBSync (KB-6165F FR-4 ad alta Tg senza piombo: La scelta affidabile per la produzione di PCB senza piombo) e la documentazione tecnica ufficiale di Kingboard Laminates
- Standard IPC di riferimento – IPC‑6012 Specifiche di qualificazione e prestazione per circuiti stampati rigidi, IPC‑2221 Standard generico sulla progettazione di schede stampate, IPC‑4101 Specifiche dei materiali di base per pannelli stampati rigidi e multistrato
- Dati di mercato degli allarmi per veicoli elettrici – Citato da 2025 e Successivo 5 Anni di analisi dello stato del mercato cinese degli allarmi per veicoli elettrici e rapporto sulle previsioni
- Classe di infiammabilità UL94 – Citato da UL94 Norma per prove di infiammabilità di materie plastiche per parti di dispositivi ed apparecchi
Dati ad agosto 2026. Tutti i parametri tecnici si basano su dati tecnici e standard di settore disponibili al pubblico. Per gli ultimi prezzi e consulenza tecnica, si prega di contattare il funzionario UGPCB.
