6Circuito PCB radar ibrido a onde millimetriche a strati: Soluzione RF Rogers RO3003+370HR 77GHz

Cos'è un PCB radar a onde millimetriche? — Una guida completa alla tecnologia ibrida ad alta frequenza

UNPCB radar a onde millimetriche è un'alta specializzazionecircuito stampato di frequenza progettato per sistemi radar che operano nello spettro delle onde millimetriche, tipicamente a 77GHz e 79GHz. A differenza dei PCB FR‑4 standard, radar a onde millimetriche PCB deve utilizzare materiali ad alta frequenza con costanti dielettriche stabili e caratteristiche di perdita ultra-bassa per garantire un rilevamento preciso del bersaglio e un'integrità affidabile del segnale alle frequenze delle onde millimetriche.

Il circuito PCB del radar a onde millimetriche UGPCB presentato in questo articolo adotta unStack-up ibrido ad alta frequenza Rogers RO3003+370HR. Si tratta di un pannello a 6 strati con uno spessore finito di 1,2 mm e 1 oncia di rame sia sullo strato interno che su quello esterno. Questa scheda è progettata per il radar automobilistico (77GHz), Adas (Sistemi avanzati di assistenza alla guida), evitare collisioni con droni, e applicazioni di misurazione della distanza industriale.

1. Definizione e posizionamento tecnico del PCB del radar a onde millimetriche

UNPCB radar a onde millimetriche è un circuito stampato specializzato che funziona nella gamma di frequenze delle onde millimetriche (tipicamente da 30GHz a 300GHz, con lunghezze d'onda da 1 mm a 10 mm). Rispetto a PCB convenzionali, I PCB radar a onde millimetriche impongono requisiti rigorosi sulla stabilità costante dielettrica, fattore di dissipazione, coefficiente di dilatazione termica (Cte), e precisione costruttiva.

Dal punto di vista della classificazione dei PCB, il PCB del radar a onde millimetriche appartiene aPCB ad alta frequenza categoria e può essere ulteriormente classificato come:

• Per frequenza: PCB a banda d'onda millimetrica (30GHz–300GHz)
• Per materiale: PCB ibrido ad alta frequenza composito riempito con PTFE/ceramica
• Per struttura: 6‑strato e sopra multistrato PCB ibrido
• Per applicazione: PCB elettronica automobilistica, PCB dedicato ADAS, PCB sensore industriale
• Secondo lo standard IPC: Prodotto secondo la classe IPC‑6012 3 livello di affidabilità elevato

Questo prodotto è unCircuito PCB radar a onde millimetriche con a “ibrido” costruzione. Combina Rogers Ro3003 materiale ad alta frequenza (per strati di segnale RF) con 370risorse umane materiale epossidico ad alte prestazioni (per gli strati di potenza e di terra) attraverso un processo di laminazione. Questo approccio garantisce un'eccellente qualità del segnale RF pur mantenendo la resistenza strutturale e l'economicità.

2. Considerazioni sulla progettazione per PCB radar ibrido a onde millimetriche a 6 strati

La progettazione di un PCB radar a onde millimetriche da 77 GHz richiede una considerazione sistematica di Controllo dell'impedenza, configurazione stack-up, Integrità del segnale, Compatibilità elettromagnetica (EMC), e gestione termica.

2.1 Principi di progettazione sovrapposti

Questo prodotto presenta un impilamento simmetrico a 6 strati con uno spessore del pannello finito di 1,2 mm. A 77GHz, la lunghezza d'onda è di circa 3,9 mm (calcolato come λ = c/f, dove c = 3×10⁸ m/s e f = 77×10⁹ Hz). A questa frequenza, ogni traccia e ogni via sul PCB si comporta come un componente complesso che influenza le caratteristiche RF. I principi chiave di progettazione dello stack-up includono:

• Stretto accoppiamento tra strati di segnale e di riferimento: Il piano di massa di riferimento per le linee RF a microstriscia deve essere posizionato immediatamente adiacente allo strato del segnale, con una spaziatura di 5mil (0.127mm) o meno per ridurre al minimo l'induttanza del percorso di ritorno del segnale.
• Laminazione simmetrica: La distribuzione simmetrica del materiale lungo lo stack previene la deformazione del PCB causata dallo stress termico.
• Fori ciechi forati al laser: Le strutture cieche L1‑L2 e L3‑L6 accorciano i percorsi del segnale e riducono la perdita di trasmissione alle frequenze delle onde millimetriche.

2.2 Controllo dell'impedenza e progettazione della larghezza della traccia

Mantenere un'impedenza caratteristica stabile di 50 Ω è fondamentale per l'integrità del segnale nelle onde millimetriche Progettazione di circuiti stampati. L'impedenza della linea a microstriscia può essere approssimata utilizzando la seguente formula empirica:

$Z_0=\frac{87}{\sqrt{e_R+1.41}}\ln \left(\frac{5.98H}{0.8W+T}\right)$

Dove:

• W = larghezza della traccia
• H = spessore dielettrico
• T = spessore della lamina di rame (1oz ≈ 35μm)
• εr = costante dielettrica

Questo prodotto presenta una larghezza della traccia e una spaziatura di 0,1 mm (4mil). Combinato con lo strato dielettrico RO3003 da 5 mil e una costante dielettrica stabile di εr = 3,0±0,04, questo design raggiunge un controllo preciso dell'impedenza di 50Ω.

2.3 Linee guida per la progettazione di PCB a onde millimetriche

• Posizionare il front-end RF vicino all'antenna: Posizionare i MMIC RF e i componenti front-end immediatamente adiacenti al gruppo di antenne. Mantenere la lunghezza della traccia del segnale a 77 GHz inferiore a 10 mm.
• Tramite cuciture: Utilizzare un terreno denso tramite array (tramite cucitura) nelle aree del segnale RF per sopprimere la propagazione della modalità parassita e ridurre la perdita di radiazioni.
• Progettazione di schiere di antenne: Implementare array di antenne patch a microstriscia (4–16 elementi) per ottenere larghezze di fascio strette di 1–3° attraverso l'interferenza direzionale, soddisfare i requisiti di risoluzione angolare per la percezione a lungo raggio di 77 GHz.

3. Principio di funzionamento e meccanismi tecnici del PCB del radar a onde millimetriche

3.1 Principio operativo di base

ILPCB radar a onde millimetriche funge da vettore principale del sistema radar. Il suo principio di funzionamento si basa sulla trasmissione e ricezione di onde elettromagnetiche. L'array di antenne a microstriscia sul PCB del radar a onde millimetriche trasmette onda continua modulata in frequenza (FMW) segnali (76GHz–81GHz). Quando questi segnali incontrano un oggetto bersaglio, generano echi che vengono catturati dall'antenna ricevente. Il segnale passa quindi attraverso il front-end RF, miscelatore, Conversione dell'ADC, e processore di segnale digitale DSP per calcolare la distanza del bersaglio, velocità, e angolo.

All'interno di questo sistema, ILPCB radar a onde millimetriche svolge le seguenti funzioni:

1. Trasmissione del segnale: Trasmette segnali RF a 77 GHz con perdita di inserzione minima.
2. Radiazione dell'antenna: Gli array di antenne patch a microstriscia sono direttamente integrati sul PCB per la radiazione energetica.
3. Corrispondenza di impedenza: Garantisce la coerenza dell'impedenza di 50 Ω tra l'MMIC RF e l'antenna.
4. Gestione dell'energia: Fornisce alimentazione stabile e percorsi di ritorno a terra per il chipset del radar.
5. Gestione termica: Conduce il calore dai dispositivi ad alta potenza alle strutture di dissipazione del calore attraverso percorsi termici.

3.2 Caratteristiche di trasmissione del segnale in onde millimetriche su PCB

Alle frequenze delle onde millimetriche, l'effetto pelle diventa molto significativo. A 77GHz, la profondità della pelle dei conduttori di rame è:

$D=\sqrt{\frac{2}{\mathrm{OH}MP}}=\sqrt{\frac{1}{PFMP}}\approx 0.75M\text{M}$

Dove f = 77GHz e conduttività del rame σ ≈ 5,8×10⁷ S/m. Poiché la profondità della pelle è molto inferiore allo spessore della lamina di rame da 1 oncia (35μm), la corrente scorre effettivamente solo attraverso uno strato estremamente sottile sulla superficie del rame. Questo è il motivo per cui la rugosità della superficie del rame ha un impatto così critico sulla perdita di segnale nei PCB a onde millimetriche: le superfici ruvide aumentano significativamente la lunghezza effettiva del percorso, con conseguente maggiore perdita di inserzione.

3.3 Importanza della stabilità costante dielettrica

Le variazioni della costante dielettrica con temperatura e frequenza influenzano direttamente la velocità di fase, alterando così l’angolo di sterzo del fascio dell’antenna. Il materiale RO3003 presenta un coefficiente termico costante dielettrico di soli -3 ppm/°C nell'intervallo di temperature da -50°C a 150°C. Ciò rappresenta un livello eccezionalmente elevato di stabilità all’interno del settore, garantendo stabilità di fase e precisione di misurazione del sistema radar nell'intero intervallo di temperature del settore automobilistico (Da ‑40°C a +125°C).

4. Classificazione del PCB del radar a onde millimetriche

I PCB dei radar a onde millimetriche possono essere sistematicamente classificati in base a diverse dimensioni:

4.1 Per banda di frequenza operativa

Banda di frequenza	Lunghezza d'onda	Applicazione primaria	Materiale tipico del PCB
24GHz	12.5mm	Radar angolare a corto raggio (Rilevamento di ~60 m)	Rogers RO4003C
60GHz	5.0mm	Rilevamento dei segni vitali in cabina	Rogers Ro3003
77GHz	3.9mm	Radar principale a lungo raggio di prua (~200m)	Ibrido RO3003+PTFE
79GHz	3.8mm	Radar per immagini ad alta risoluzione (4Larghezza di banda GHz)	RO3003G2

Le bande da 77 GHz e 79 GHz sono diventate la scelta principale per i radar a onde millimetriche automobilistiche grazie al loro ampio raggio di rilevamento (circa 200m) e alta risoluzione, rendendole tecnologie di percezione essenziali per gli ADAS e la guida autonoma.

4.2 Per conteggio strati

• 4PCB radar a onde millimetriche a strati: Adatto per radar angolari di base e applicazioni a basso consumo.
• 6PCB radar a onde millimetriche a strati (questo prodotto): Bilancia le prestazioni RF e i costi di produzione per il radar principale da 77 GHz.
• 8– PCB radar a onde millimetriche a 16 strati: Utilizzato per moduli radar integrati di fascia alta con funzionalità ricetrasmettitore multicanale.

4.3 Per costruzione materiale

• PCB radar a onde millimetriche monomateriale: Interamente composto da PTFE o materiali ad alta frequenza riempiti di ceramica.
• PCB radar ibrido a onde millimetriche (questo prodotto): Strati ad alta frequenza RO3003 + 370Strati FR‑4 standard HR, bilanciamento delle prestazioni RF e dei costi strutturali.
• Substrato radar a onde millimetriche LTCC: Processo ceramico co-cotto a bassa temperatura per soluzioni di integrazione di antenne di fascia alta.

4.4 Per scenario applicativo

• PCB radar automobilistico da 77 GHz: Cruise control adattivo ACC, Frenata d'emergenza automatica AEB, Rilevamento degli angoli ciechi BSD.
• PCB radar industriale a onde millimetriche: Misura del livello di liquidi, sorveglianza di sicurezza, monitoraggio dei flussi di traffico.
• PCB radar a onde millimetriche per droni: Evitare le collisioni, seguendo il terreno, sistemi di rilevamento ostacoli.
• 5PCB dell'antenna a onde millimetriche G: 5Collegamenti di backhaul G, schiere di antenne di stazioni base a onde millimetriche.

5. Parametri chiave delle prestazioni del PCB ibrido ad alta frequenza RO3003+370HR

5.1 Costante dielettrica (Non so)

Il materiale ad alta frequenza RO3003 utilizzato in questo prodotto ha una costante dielettrica di processo di Dk = 3,00±0,04 a 10 GHz (testato secondo IPC TM‑650 2.5.5.5). La costante dielettrica misurata a 77GHz è approssimativamente 3.07. ILDk di 3.0 Il materiale RO3003 mantiene un'eccezionale stabilità a diverse temperature e frequenze, eliminando il salto di Dk vicino alla temperatura ambiente che è caratteristico dei materiali in vetro PTFE. Ciò lo rende ideale per radar automobilistici a 77 GHz e applicazioni ADAS.

Il materiale 370HR ha una costante dielettrica di circa 4.04 a 10 GHz e viene utilizzato per i livelli di alimentazione e di terra nello stack-up ibrido.

Origine dati: I dati Dk sopra riportati provengono dalle schede tecniche ufficiali di Rogers Corporation e dai metodi di test standard IPC TM‑650.

5.2 Fattore di dissipazione (Df)

Questo prodotto presenta un fattore di dissipazione (tangente di perdita) Di0.001 (valore nominale 0,0010@10GHz). Ciò rappresenta uno dei livelli di perdita più bassi tra i laminati ad alta frequenza disponibili in commercio, garantendo una perdita di trasmissione minima per segnali a onde millimetriche da 77 GHz su lunghe distanze sul PCB.

Attenuazione del segnale di serie Materiale FR‑4 a 77GHz può raggiungere diversi dB/cm, mentre il Df ultrabasso di RO3003 consente ai segnali di viaggiare tra l'antenna e il chip RF con una perdita minima, determinando direttamente l'effettivo raggio di rilevamento del radar.

5.3 Conducibilità termica

La conduttività termica del materiale RO3003 è 0.50 W/m·K a 50°C (ASTM D5470). Il materiale 370HR ha una conduttività termica di circa 0,4–4 W/m·K (a seconda della direzione del test). La struttura ibrida complessiva ha una conduttività termica nominale di circa0.69 W/m · k.

Rispetto alla conduttività termica di 0,3–0,5 W/m·K dell'FR‑4 standard, IL 0.69 Il valore W/m·K indica una capacità di conduzione del calore superiore. Nei moduli radar da 77GHz, Gli amplificatori di potenza RF possono dissipare diversi W/cm² di calore. Una buona conduttività termica riduce efficacemente la temperatura di giunzione del chip e migliora l'affidabilità a lungo termine.

5.4 Coefficiente di dilatazione termica (Cte)

I valori CTE per il materiale RO3003 sono: Asse X 17 ppm/° C., Asse Y 16 ppm/° C., e l'asse Z 25 ppm/° C.. Le caratteristiche di CTE basso e isotropo assicurano che i vari strati di materiale si espandano uniformemente durante i cicli di temperatura di saldatura a rifusione (temperatura di picco di circa 260°C), prevenendone la rottura o la delaminazione.

Il materiale 370HR presenta anche eccellenti proprietà termiche e un basso CTE, con un CTE dell'asse Z di circa 45 ppm/° C. (sotto la Tg), T260 > 60 minuti, e T288 > 30 minuti, dimostrando un'eccezionale resistenza al calore sotto stress ad alta temperatura.

5.5 Riepilogo completo dei parametri di prestazione

Parametro	Specifica	Norma di prova / Origine dati
Laminato	Rogers Ro3003 + 370risorse umane	Dati ufficiali Rogers/Isola
Costante dielettrica (Non so)	3.00 ±0,04 (@10GHz)	IPCTM‑650 2.5.5.5
Fattore di dissipazione (Df)	0.0010 (@10GHz)	Scheda tecnica della Rogers Corporation
Spessore dielettrico	5mil (0.127mm)	Specifiche del prodotto UGPCB
Conta dei strati	6 strati	Stack-up ibrido simmetrico
Spessore del pannello finito	1.2mm	Tolleranza ±10%.
Spessore rame interno/esterno	1oz (35μm)	Classe IPC‑6012 3 Standard
Conducibilità termica	0.69 W/m · k (complessivamente)	Calcolo composito ibrido
Tramite trattamento	Foro per tappo in resina (IPC‑4761 Tipo IV)	IPC‑4761 tramite standard di protezione
Finitura superficiale	Argento immersione (IPC‑4553)	Specifica IPC‑4553
Punteggio di infiammabilità	UL94 V‑0	Norma UL
Temperatura di transizione vetrosa (Tg)	180° C. (370risorse umane)	Test DSC
Assorbimento d'acqua	0.04%	Metodo D48/50%.

6. Struttura e progettazione stack-up del PCB del radar a onde millimetriche

6.1 6-Configurazione di impilamento ibrido a livelli

Questo prodotto presenta una struttura ibrida simmetrica a 6 strati che combina Rogers RO3003 e 370HR:

Strato	Materiale / Funzione	Parametri chiave
L1 (Superiore)	RO3003 + 1once di rame	Antenna RF a microstriscia / strato di segnale
L2 (Interno)	Pre -preg + 1once di rame	Piano terra di riferimento (strettamente accoppiato)
L3 (Interno)	370risorse umane + 1once di rame	Strato di potenza / strato di segnale a bassa velocità
L4 (Interno)	370risorse umane + 1once di rame	Strato di terra / aereo di ritorno
L5 (Interno)	Pre -preg + 1once di rame	Strato di segnale / strato schermante
L6 (Metter il fondo a)	RO3003 + 1once di rame	Strato del segnale RF / strato di antenna ausiliaria

Logica di progettazione: RO3003 viene utilizzato esclusivamente nelle regioni dei segnali ad alta frequenza (L1‑L2 e L5‑L6), mentre 370HR viene utilizzato per gli strati di potenza media e di terra. Questo layout ibrido garantisce prestazioni RF sfruttando l'elevata Tg di 370HR, basso cte, e resistenza meccanica superiore, riducendo significativamente il costo complessivo del materiale.

6.2 Tramite struttura: Processo del foro del tappo in resina (IPC‑4761 Tipo IV)

Questo prodotto utilizza ilForo per tappo in resina (IPC‑4761 Tipo IV) tramite processo di protezione. Specificamente, le vie vengono prima parzialmente riempite con resina epossidica non conduttiva (collegamento) e poi coperto con una maschera di saldatura sul materiale di collegamento (coperto).

Il processo del foro del tappo in resina è fondamentale per i PCB radar a onde millimetriche:

• Previene l'assorbimento della saldatura: Durante la saldatura a riflusso, la saldatura fusa può essere aspirata nelle vie mediante azione capillare, lasciando una quantità di saldatura insufficiente sulle piazzole dei componenti e causando giunti deboli o circuiti aperti. L'intasamento della resina impedisce efficacemente questo “furto di saldature” fenomeno.
• Migliora l'affidabilità: Le strutture Via protette dalla resina mostrano una resistenza significativamente migliorata ai cicli termici e alle vibrazioni meccaniche.
• Supporta il design ad alta densità: Il collegamento in resina consente di posizionare i via sotto i pad dei componenti (tramite‑in‑pad), consentendo layout front-end RF più compatti.
• Conforme agli standard IPC‑4761: Il livello di tipo IV tramite protezione è un requisito standard per la classe IPC‑6012 3 PCB ad alta affidabilità.

6.3 Finitura superficiale argento ad immersione (IPC‑4553)

La finitura superficiale èArgento immersione (IPC‑4553) , che deposita un sottile strato d'argento uniforme (0.1-0,4μm) sulla superficie del rame per proteggere dall'ossidazione e garantire la saldabilità.

Motivi per scegliere l'argento per immersione rispetto ad altre finiture superficiali:

• Prestazioni RF superiori: L'argento ha la più alta conduttività elettrica tra tutti i metalli (≈63×10⁶ S/m), con conseguente perdita conduttiva minima alle frequenze delle onde millimetriche.
• Superficie piana: Lo strato di argento ad immersione è estremamente sottile e piatto, senza i rilievi di saldatura irregolari caratteristici di HASL.
• Buona saldabilità: Conforme agli standard J‑STD‑003, fornendo una normale durata di conservazione di 12 mesi o più.
• Compatibile senza piombo: Pienamente compatibile con i processi di saldatura a riflusso senza piombo.

Nota applicativa: IPC‑4553 specifica che per Class 3 applicazioni ad alta affidabilità della serie IPC‑6010 in cui non sono consentiti tempi di inattività (come attrezzature di supporto vitale e sistemi d’arma critici), l'argento per immersione non è attualmente raccomandato. Per queste applicazioni, È necessario specificare ENIG o ENEPIG. Questo prodotto viene utilizzato principalmente nelle applicazioni radar automobilistiche (elettronica ad alte prestazioni, non sistemi di supporto vitale), dove l'argento per immersione raggiunge un equilibrio ottimale tra costi e prestazioni.

7. Flusso del processo di produzione per PCB radar a onde millimetriche

7.1 Diagramma di flusso della produzione di PCB ibridi ad alta frequenza

7.2 Fasi chiave della produzione

① Preparazione del materiale e ispezione in entrata – Ispezionare i laminati ad alta frequenza RO3003 in entrata e i laminati 370HR per verificarne la consistenza Dk/Df, tolleranza sullo spessore, e qualità della superficie.

② Trasferimento del motivo dello strato interno – Applicare una pellicola asciutta fotosensibile sulla superficie di rame pulita. Trasferisci lo schema del circuito sul rame attraverso la fotolitografia. Sviluppare, acquaforte, e rimuovere la pellicola per formare schemi circuitali dello strato interno.

③ Trattamento con ossido bruno – Microruvidire la superficie del rame dello strato interno per migliorare l'adesione tra il rame e la resina preimpregnata durante la laminazione.

④ Laminazione ibrida – Laminare il substrato RO3003, pre -preg, e substrato 370HR ad alta temperatura e pressione. Questo è il passo più impegnativo nella tecnologia ibrida: le differenze CTE e le caratteristiche di espansione termica dei due materiali devono essere abbinate con precisione nei parametri di laminazione per prevenire delaminazione o deformazione.

⑤ Foratura laser e foratura meccanica - Utilizzo Laser a CO₂ per forare vie cieche (Strati L1‑L2 e L3‑L6) e perforazione meccanica per fori passanti.

⑥ Foro del tappo in resina – Dopo la foratura, utilizzare l'iniezione sotto vuoto per riempire le vie con resina epossidica. Polimerizzare ad alta temperatura, quindi levigare la superficie in modo piatto.

⑦ Trasferimento del motivo dello strato esterno – Dopo l'intasamento della resina, fabbricare circuiti dello strato esterno attraverso la fotolitografia, sviluppo, Incisione, e rimozione della pellicola.

⑧ Applicazione della maschera di saldatura – Applicare l'inchiostro della maschera di saldatura fotosensibile in modo uniforme su tutta la superficie della scheda. Esporre e sviluppare per esporre i pad che richiedono saldatura coprendo al contempo le aree che non richiedono saldatura.

⑨ Placcatura in argento per immersione – Eseguire il trattamento con argento per immersione dopo l'applicazione della maschera di saldatura. Immergere il PCB in una soluzione chimica contenente ioni d'argento per depositare uno strato d'argento uniforme di 0,1–0,4 μm sulla superficie del rame attraverso una reazione di spostamento.

⑩ Profilazione – Utilizzare il routing CNC per fresare il circuito stampato fino al contorno finito secondo i disegni di progettazione. Punteggio V‑CUT completo per la separazione dei pannelli.

⑪ Test elettrici e ispezione dell'affidabilità - Eseguire 100% test delle sonde volanti (test di continuità elettrica e isolamento) e test di impedenza. Condurre analisi di microsezioni secondo la classe IPC‑6012 3 standard. Eseguire prove di stress termico (288°C/10 secondi di immersione di saldatura) e verifica dell'affidabilità del ciclo termico su schede campione.

8. Scenari applicativi per PCB radar a onde millimetriche

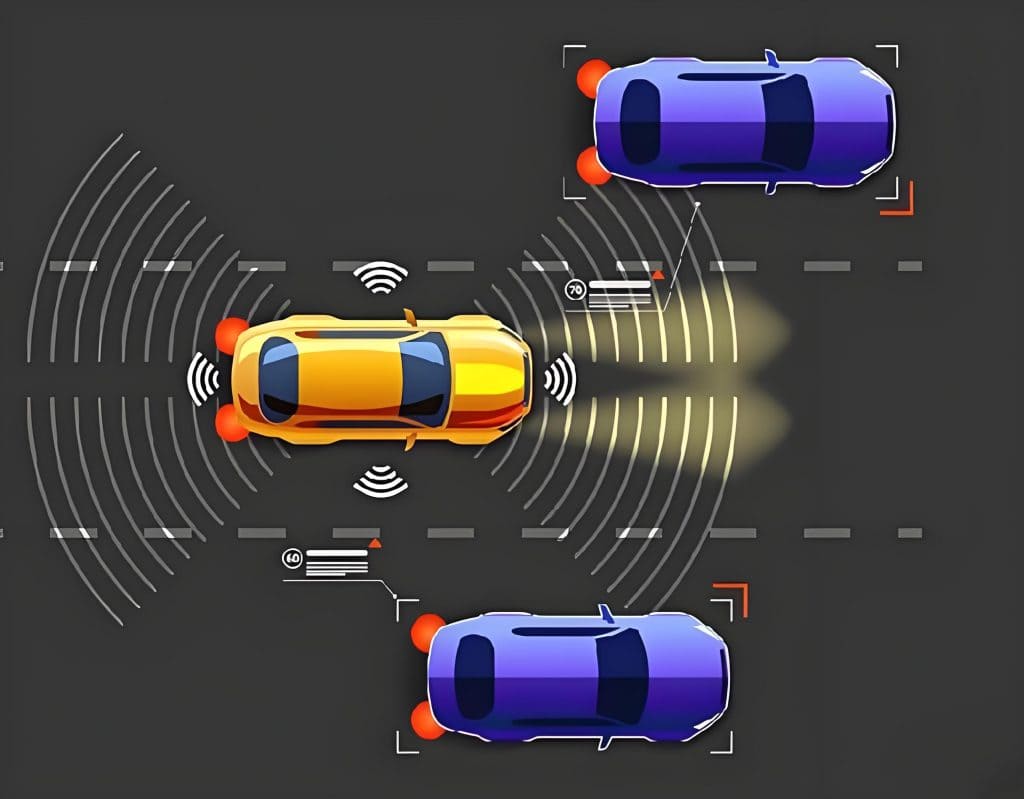

8.1 Elettronica automobilistica: il mercato principale della guida

Il settore automobilistico rappresenta il mercato più grande perPCB radar a onde millimetriche. 77I PCB radar a onde millimetriche GHz sono ampiamente utilizzati in:

• Cruise control adattivo ACC: Radar avanzato a lungo raggio (Distanza di rilevamento di ~200 m) mantenendo la distanza di sicurezza.
• Frenata automatica d'emergenza AEB: Monitora continuamente gli ostacoli davanti e avvia automaticamente la frenata quando viene rilevato il rischio di collisione.
• Rilevamento dei punti ciechi BSD: Montato sui paraurti posteriori per monitorare i veicoli negli angoli ciechi.
• Assistente al cambio di corsia LCA: Monitora i veicoli che si avvicinano rapidamente nelle corsie adiacenti da dietro.
• Radar di assistenza al parcheggio (24GHz o 77GHz) : Modulo di percezione ambientale per sistemi di parcheggio automatizzati.

8.2 Automazione e Sicurezza Industriale

• Sensori radar industriali a onde millimetriche: Misura del livello di liquidi, rilevamento del livello del materiale, misurazione della distanza.
• Sicurezza intelligente e protezione perimetrale: Rilevamento delle intrusioni del personale, monitoraggio della sicurezza dell'area.
• Radar di monitoraggio del flusso di traffico: Conteggio dei veicoli, rilevamento della velocità, applicazione delle violazioni del codice della strada.

8.3 Droni e Robotica

• Radar per evitare collisioni con onde millimetriche dei droni: Evitamento autonomo degli ostacoli, seguendo il terreno, e rilevamento dell'altitudine in ambienti complessi.
• Navigazione guidata automatizzata del veicolo AGV: Percezione della posizione e pianificazione del percorso per robot da magazzino e AGV industriali.

8.4 5Comunicazioni G e infrastruttura a onde millimetriche

• 5PCB dell'antenna del collegamento backhaul a onde millimetriche G: Collegamenti di comunicazione a larghezza di banda elevata tra stazioni base.
• PCB con array di antenne a onde millimetriche a celle piccole: 5Copertura G negli hotspot urbani.

8.5 Monitoraggio medico e dei segni vitali

• 60PCB radar per il rilevamento dei segni vitali senza contatto da GHz: Rilevamento dei segni vitali in cabina, monitoraggio infantile, e rilevamento cadute per gli anziani.

9. Selezione dei materiali e motivazioni per il PCB del radar a onde millimetriche

9.1 RO3003 Caratteristiche dei materiali ad alta frequenza

RO3003 è un materiale composito PTFE caricato con ceramica prodotto da Rogers Corporation. Oggi è uno dei laminati ad alta frequenza più utilizzati nel settore dei radar a onde millimetriche da 77 GHz.

Vantaggi fondamentali:

1. Stabilità Dk a banda eccezionalmente ampia: Dk = 3,00±0,04, la variazione da 10GHz a 77GHz è inferiore a 2.5% — di gran lunga superiore allo standard FR‑4 (che può andare alla deriva più di 15% superiore a 10GHz).
2. Perdita ultra-bassa: Df = 0,001 a 10 GHz: uno dei materiali a base PTFE disponibili in commercio con la perdita più bassa.
3. Stabilità termica superiore: Il CTE corrisponde molto a quello del rame (17 ppm/° C.), riducendo significativamente il rischio di stress termico.
4. Basso assorbimento d'acqua: Soltanto 0.04%, garantendo la stabilità dielettrica in ambienti umidi.
5. Classe di infiammabilità UL94 V‑0: Soddisfa i severi requisiti di infiammabilità per l'elettronica automobilistica.

9.2 370Materiale HR FR‑4 come strato complementare

Il materiale 370HR svolge ruoli strutturali e funzionali nelle regioni non RF (strati di potenza e di terra) del pannello multistrato. Si tratta di un sistema FR‑4 ad alte prestazioni a 180°C Tg con eccellenti proprietà termiche e resistenza CAF. Nello stack ibrido, 370Le risorse umane contribuiscono:

• Alto tg (180° C.): Mantiene la rigidità meccanica attraverso più cicli di riflusso, resistere alla deformazione da stress termico.
• Td alto (340° C.): Mantiene la stabilità chimica a temperature estremamente elevate.
• Resistenza CAF superiore: Previene la crescita dei filamenti anodici conduttivi che possono causare cortocircuiti tra gli strati.
• Elevata redditività: Riduce significativamente la quantità di materiale ad alta frequenza utilizzato, ottimizzando il costo complessivo.

9.3 Vantaggi della tecnologia ibrida

Dimensione	RO3003 completo	370 ore complete	RO3003+370HR Ibrido (Questo prodotto)
Prestazioni RF	Eccellente	Povero	Eccellente
Forza strutturale	Giusto	Bene	Eccellente
Costo materiale	Molto alto	Basso	Medio
Difficoltà di produzione	Alto	Basso	Medio
Valore complessivo	Basso	Applicazioni solo RF	Alto

9.4 Perché FR‑4 non può essere utilizzato per il radar a onde millimetriche

L'FR‑4 standard è completamente inadatto alla banda 77GHz per diversi motivi:

• La costante dielettrica varia notevolmente con la frequenza e la temperatura, causando instabilità di impedenza e deriva di fase.
• Fattore di dissipazione di circa 0.020 (@1GHz) È 20 volte superiore a RO3003, causando una grave attenuazione del segnale.
• La struttura a trama di vetro produce un significativo effetto di trama alle frequenze delle onde millimetriche, distruggendo l’uniformità della linea di trasmissione.

PCB radar a onde millimetriche devono utilizzare sistemi di materiali ad alta frequenza basati su riempitivi PTFE/ceramici.

10. Vantaggi principali e differenziatori del PCB del radar a onde millimetriche

10.1 Vantaggi tecnici

1. Stabilità Dk leader del settore – Nell'intervallo di temperature compreso tra ‑50°C e 150°C, la variazione della costante dielettrica è di soli ‑3 ppm/°C. In condizioni di temperatura automobilistica estreme (Da ‑40°C a +125°C), l’angolo di sterzo del raggio e la precisione della portata del radar rimangono stabili.

2. Perdita di trasmissione estremamente bassa a 77GHz – Con Df = 0,001@10GHz, 77Perdita di trasmissione del segnale GHz sulPCB radar a onde millimetriche è inferiore a 0,1 dB/cm, garantendo efficacemente un raggio di rilevamento radar di 200 metri o più.

3. Controllo preciso dell'impedenza – La tolleranza di controllo dell'impedenza caratteristica di ±8% garantisce l'integrità della catena RF a 77 GHz e l'efficienza dell'antenna.

4. Gestione termica ad alta affidabilità - 0.69 La conduttività termica complessiva W/m·K combinata con il foro del tappo in resina tramite strutture conduce efficacemente il calore dagli amplificatori di potenza RF alle interfacce di dissipazione del calore.

5. Ottima resistenza termica – Tg ≥ 180°C e Td ≥ 340°C soddisfano pienamente i requisiti del processo di saldatura a rifusione senza piombo (picco 260°C, cicli multipli).

10.2 Vantaggi in termini di qualità e conformità

• Classe IPC‑6012 3 produzione ad alto livello di affidabilità: Soddisfa i più alti standard di qualità e prestazioni.
• Certificazione di infiammabilità UL94 V‑0: Soddisfa i requisiti obbligatori di infiammabilità per le apparecchiature automobilistiche e industriali.
• Conforme alla direttiva RoHS: Senza piombo, produzione rispettosa dell'ambiente, soddisfare le normative ambientali globali.
• ISO 9001 certificazione: Sistema di gestione della qualità standardizzato che garantisce coerenza tra lotti.

11. Standard di settore e fonti di dati

Il disegno, produzione, e il controllo di qualità di questo prodotto aderiscono rigorosamente ai seguenti standard autorevoli:

11.1 Standard sui materiali PCB

Standard	Titolo	Applicazione
IPC‑4101E	Specifiche dei materiali di base per pannelli stampati rigidi e multistrato	370Le risorse umane incontrano il tipo/127, /128, /130
IPCTM‑650 2.5.5.5	Manuale dei metodi di prova: costante dielettrica e fattore di dissipazione	Metodo di prova Dk/Df
ASTM D5470	Metodo di prova standard per le proprietà di trasmissione termica	Metodo di prova della conducibilità termica

11.2 Standard di processo e prestazioni PCB

Standard	Titolo	Applicazione
IPC‑6012	Specifiche di qualificazione e prestazione per circuiti stampati rigidi	Classe 3 livello di affidabilità elevato
IPC‑A‑600	Accettabilità dei circuiti stampati	Ispezione visiva e di qualità
IPC‑4761	Guida alla progettazione per la protezione del circuito stampato tramite strutture	Tramite protezione Tipo IV
IPC‑4553	Specifiche per la placcatura in argento per immersione per pannelli stampati	Finitura superficiale argento per immersione

11.3 Standard di sicurezza e affidabilità dei materiali

Standard	Titolo	Applicazione
UL94 V‑0	Norma per prove di infiammabilità delle materie plastiche	Certificazione del grado di infiammabilità
J‑STD‑003	Test di saldabilità per schede stampate	Standard di test di saldabilità
AEC‑Q100	Qualificazione per prove di stress basate su meccanismi di guasto per circuiti integrati	Affidabilità dei componenti di livello automobilistico

11.4 Riepilogo delle origini dati chiave

• RO3003 Dk = 3,00±0,04, Df = 0,001@10GHz —Scheda tecnica ufficiale della Rogers Corporation
• RO3003 Dk ≈ 3.07 a 77GHz —Dati misurati dall'IPCB (metodo della fase differenziale a microstriscia)
• Conducibilità termica RO3003 0.50 W/m · k (50° C., ASTM D5470) -Scheda tecnica ufficiale della Rogers Corporation
• 370Tg HR = 180°C, Td = 340°C, CTE dell'asse Z = 45 ppm/°C —Dati tecnici ufficiali Isola 370HR
• Conduttività termica FR‑4 standard 0,3–0,5 W/m·K — Cadenza Substrati PCB Libro bianco tecnico
• 77Lunghezza d'onda GHz ≈ 3,9 mm —Calcolato da λ = c/f (c = 3×10⁸ m/s, f = 77×10⁹ Hz)

12. Perché scegliere UGPCB per il tuo PCB radar a onde millimetriche?

12.1 Funzionalità principali dell'UGPCB

• Vasta esperienza ibrida ad alta frequenza: UGPCB ha accumulato una ricca esperienza di processo nella laminazione ibrida di materiali ad alta frequenza, gestendo qualsiasi cosa, da RO3003+370HR a combinazioni di materiali più avanzate.
• Capacità di controllo preciso dell'impedenza: La tolleranza del controllo dell'impedenza di ±8% soddisfa i severi requisiti del design RF a 77 GHz.
• Gestione della qualità end-to-end: Produzione conforme alla classe IPC‑6012 3 standard con un rigoroso monitoraggio della qualità in ogni fase della produzione.
• Supporto tecnico reattivo: Servizi di ingegneria completi, dalla consulenza sulla progettazione stack-up alla revisione della producibilità DFM fino alla fabbricazione del prototipo.

12.2 Portafoglio di prodotti applicabili

UGPCB fornisce servizi di prototipazione rapida e produzione in serie per i seguenti PCB radar a onde millimetriche:

• 77PCB radar automobilistico a onde millimetriche GHz (ACC/AEB/BSD)
• 79PCB radar per immagini ad alta risoluzione GHz
• 24PCB radar angolare per monitoraggio punti ciechi GHz
• 60PCB radar per il rilevamento dei segni vitali GHz
• Assemblaggi PCBA radar a onde millimetriche (compatibile con la serie TI IWR, NXP, Chip radar Infineon)

12.3 Preventivo rapido e richiesta di servizio

Articolo	Dettagli
Nome prodotto	6‑Scheda PCB radar a onde millimetriche Layer Rogers RO3003+370HR
Tempi di consegna standard	Prototipo: 7–10 giorni lavorativi; Volume: 10–15 giorni lavorativi
Formati di file	Gerber RS‑274X, ODB++, File sorgente di progettazione PCB
Garanzia di qualità	100% test delle sonde volanti, 100% test di impedenza, rapporto di ispezione fornito

Circuito stampato radar a onde millimetriche: riepilogo delle specifiche

Parametro	Specifica
Nome prodotto	6- Circuito PCB radar a onde millimetriche a strati
Laminato	Rogers Ro3003 + 370Ibrido HR
Costante dielettrica (Non so)	3.0 ±0,04 (RO3003 a 10 GHz)
Spessore dielettrico	5mil (0.127mm)
Conta dei strati	6 strati
Spessore del pannello finito	1.2mm
Spessore rame interno/esterno	1oz (35μm)
Larghezza/spaziatura minima della traccia	0.1mm / 0.1mm
Tramite trattamento	Foro per tappo in resina (IPC‑4761 Tipo IV)
Finitura superficiale	Argento immersione (IPC‑4553)
Conducibilità termica	0.69 W/m · k (complessivamente)
Fattore di dissipazione	0.001 (@10GHz)
Punteggio di infiammabilità	UL94 V‑0
Cieco tramite struttura	L1‑L2, L3‑L6
Norma di qualità	Classe IPC‑6012 3
Applicazioni primarie	77Radar automobilistico GHz, Adas, Gamma industriale

Richiedi un preventivo: ottieni oggi stesso la tua soluzione PCB radar a onde millimetriche personalizzata

UGPCB si impegna a fornire un ibrido ad alta frequenza di alta qualitàPCB radar a onde millimetriche soluzioni ai clienti in tutto il mondo. Che tu stia prototipando un radar automobilistico da 77 GHz o necessiti di una produzione in volume di PCB per radar a onde millimetriche, il nostro team di ingegneri è pronto a fornire supporto tecnico e assistenza professionali.

Contatta UGPCB oggi stesso:

• Invia file Gerber a: [sales@ugpcb.com]
• Visita il nostro sito web: [www.ugpcb.com]

Si prega di fornire le seguenti informazioni per un preventivo rapido:

• File Gerber o disegni di progettazione PCB
• Quantità richiesta (prototipo / piccolo lotto / produzione in volume)
• Applicazione di destinazione (per esempio., 77Radar automobilistico GHz, rilevamento industriale, ecc.)
• Requisiti speciali (requisiti senza piombo, specifiche esigenze di test, ecc.)
