PCB Rogers: la scelta superiore per i circuiti a microonde ad alta frequenza

Nell’era del rapido progresso tecnologico nelle comunicazioni 5G, Radar a onde millimetriche, e navigazione satellitare, la velocità e la precisione della trasmissione del segnale sono diventate fattori determinanti per le prestazioni del sistema. I PCB ad alta frequenza Rogers offrono un'eccellente costante dielettrica (Non so) allineare (2.2–16), fattore di dissipazione estremamente basso (Df), ed eccezionale stabilità della temperatura. Queste proprietà li rendono la scelta del substrato ideale per progetti di circuiti RF e microonde ad alte prestazioni.

📥 Ottieni un preventivo veloce per PCB Rogers

IO. Panoramica del PCB Rogers: Ridefinire le prestazioni del circuito ad alta frequenza

Rogers circuiti stampati utilizzare laminati speciali ad alta frequenza prodotti da Rogers Corporation. A differenza dei substrati convenzionali in tessuto di vetro epossidico FR-4, I PCB Rogers utilizzano politetrafluoroetilene caricato con ceramica (Ptfe) o compositi ceramica-idrocarburi come dielettrico del nucleo. Questa composizione unica del materiale li rende insostituibili nelle applicazioni a microonde ad alta frequenza.

Aggiornamento del mercato: Secondo l'ultima 2025 dati della China Electronic Materials Industry Association (CEMIA) e Prismark, La Cina circuito ad alta frequenza il mercato ha raggiunto il RMB 22.8 miliardi, UN 23.2% aumento su base annua rispetto al RMB 18.5 miliardi di 2024. Prodotti che utilizzano substrati di fascia alta come Rogers catturati 35% delle entrate, guidato da applicazioni emergenti come il radar a onde millimetriche e i moduli ottici da 1,6 T. Si prevede che il mercato globale dei PCB Rogers crescerà a partire dal dollaro statunitense 2.21 miliardi di 2024 a USD 3.5 miliardi di 2035.

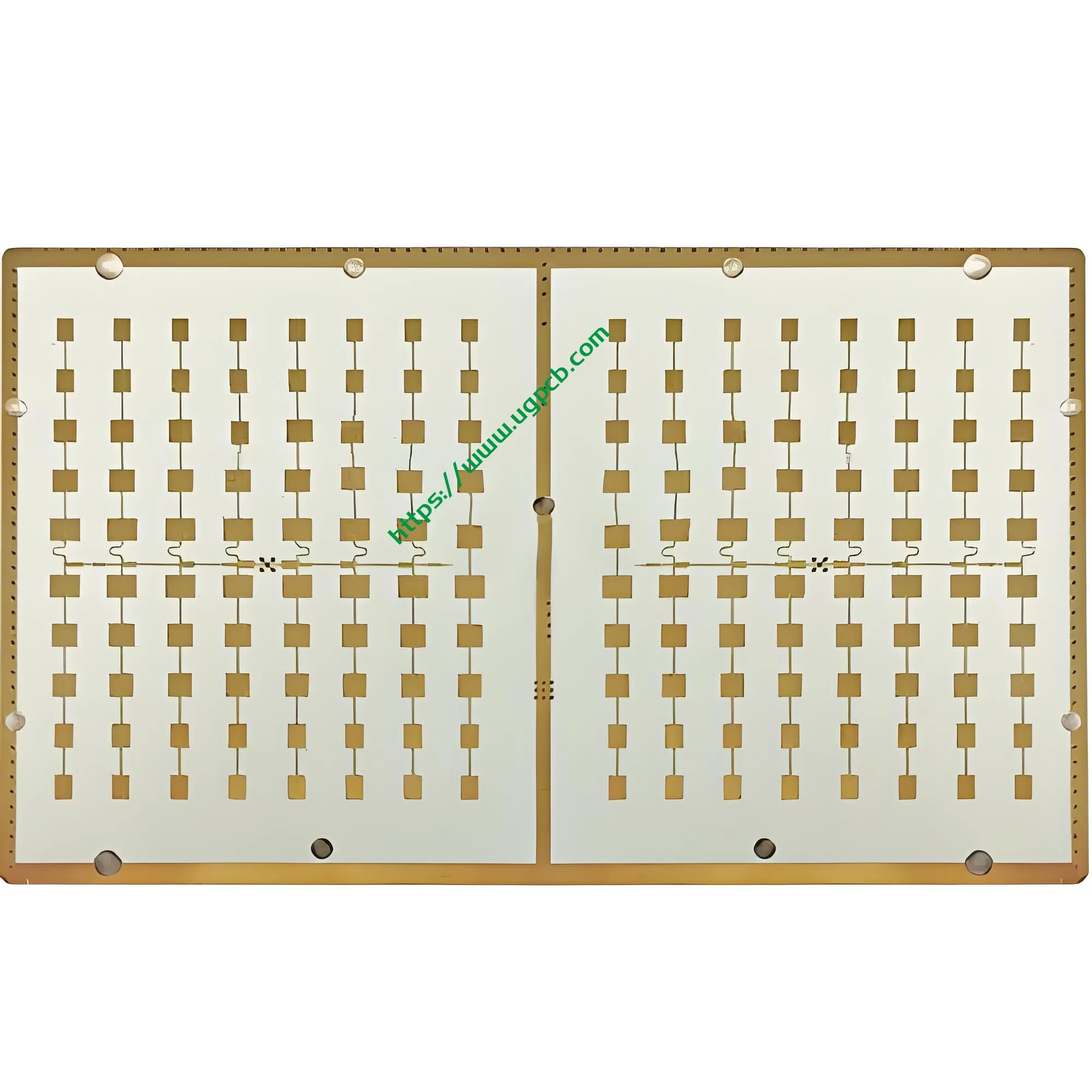

Circuito stampato PCB ad alta frequenza UGPCB Rogers

Ii. Cos'è un PCB Rogers? Elementi essenziali della tecnologia di base

Un PCB Rogers è un circuito stampato prodotto utilizzando i laminati speciali ad alta frequenza di Rogers Corporation. Rispetto a PCB tradizionali, I circuiti stampati Rogers offrono prestazioni superiori in tre dimensioni chiave:

1. Bassa costante dielettrica e stabilità della temperatura: I materiali PCB Rogers hanno una gamma Dk di 2.2 A 16 con un coefficiente termico della costante dielettrica eccezionalmente basso (TCDk). Per esempio, Il materiale RO4350B ha un Dk di 3.48 ± 0,05, con una variazione inferiore a 50 ppm/°C nell'intervallo di temperature da -50°C a 150°C. Ciò garantisce caratteristiche di trasmissione del segnale coerenti sia in ambienti a basse temperature polari che in ambienti equatoriali ad alta temperatura.

2. Fattore di dissipazione ultrabasso: I materiali Rogers raggiungono un Df pari a 0.0004 (per RT/duroid 5880), molto al di sotto dei convenzionali FR-4 0.02. Nelle applicazioni radar automobilistiche a 77 GHz, Il materiale RO3003 mantiene l'attenuazione del segnale a 1,3 dB/pollice per 5 laminati mil, migliorando significativamente la precisione del rilevamento radar.

3. Eccellente stabilità termomeccanica: I PCB ad alta frequenza Rogers combinano un basso assorbimento di umidità (<0.03% tipico dei materiali a base di PTFE) con buona conduttività termica (0.50–0,66 W/m·K tipico per la serie RO4000). Ciò garantisce prestazioni stabili anche in ambienti umidi e caldi. Nelle applicazioni aerospaziali, le loro caratteristiche di basso degassamento soddisfano i severi requisiti degli ambienti sotto vuoto.

Parametri chiave in breve

Parametro	Gamma di specifiche
Tipo di materiale	PCB Rogers riempito con ceramica / Composito di idrocarburi
Costante dielettrica (Non so)	2.2 - 16
Conta dei strati	1 Strato: PCB ibrido multistrato
Spessore del pannello finito	0.1mm – 12 mm
Peso del rame	0.5once – 3 once
Finitura superficiale	Argento immersione, Essere d'accordo, OSP
Norma di qualità	Classe IPC-6012 2 / Classe 3
Applicazioni tipiche	PCB a microonde Rogers ad alta frequenza, Front-end RF, Antenne a onde millimetriche

Iii. Serie di prodotti PCB ad alta frequenza Rogers e selezione dei modelli

UGPCB fornisce servizi di fabbricazione PCB che coprono l'intera gamma di materiali Rogers. Ogni serie si adatta a diverse gamme di frequenza e requisiti di budget. Di seguito è riportata una ripartizione dettagliata delle quattro serie principali:

1. Serie RO3000®: La scelta migliore per il radar a onde millimetriche

Modelli rappresentativi: RO3003, RO3003G2, Ro3006, RO3010
Costante dielettrica (Non so): 3.0 - 10.2 @ 10ghz
Fattore di dissipazione (Df): 0.001 - 0.002 @ 10ghz
Vantaggi fondamentali: A base di PTFE caricato con ceramica, il Dk rimane stabile in un ampio intervallo di temperature. RO3003 ha un CTE sull'asse Z di 24 ppm/°C e CTE sull'asse X/Y di 17 ppm/° C., che si abbina bene al foglio di rame, garantendo l'affidabilità in condizioni di cicli termici severi. Con un Df di 0.0013 a 10GHz per il RO3003, è uno dei materiali commerciali con la perdita di inserzione più bassa disponibile.
Applicazioni tipiche: 77Radar automobilistico a onde millimetriche GHz, comunicazioni satellitari, Accoppiatori RF, Antenne GPS.

Scheda tecnica dei laminati PCB serie RO3000®

2. Serie RO4000®: Il perfetto equilibrio tra costi e prestazioni

Modelli rappresentativi: RO4003C, RO4350B, RO4835, RO4360G2
Costante dielettrica (Non so): 3.38 - 6.15 @ 10ghz
Fattore di dissipazione (Df): 0.0027 - 0.0040 @ 10ghz
Vantaggi fondamentali: Questi compositi ceramici di idrocarburi sono pienamente compatibili con i processi di fabbricazione FR-4 standard, che riduce significativamente i costi di produzione. RO4835 offre dieci volte la resistenza all'ossidazione di RO4350B, rendendolo ideale per antenne di stazioni base esterne e ambienti ad alta temperatura. RO4360G2 presenta conduttività termica fino a 0.8 W/m·K e un CTE sull'asse Z pari a 30 ppm/° C., fornendo un'eccellente dissipazione del calore in applicazioni ad alta potenza.
Applicazioni tipiche: 5Antenne della stazione base G, Amplificatori di potenza RF (PA), componenti passivi, comunicazioni punto a punto a microonde.

3. RT/duroid® 5000/6000 Serie: Il punto di riferimento del settore per prestazioni estreme

Modelli rappresentativi: RT / Duroid 5880, 5870, 6002, 6006, 6010LM
Costante dielettrica (Non so): 1.96 - 10.2 @ 10ghz
Fattore di dissipazione (Df): Fino a 0.0009 @ 10ghz (RT5880)
Vantaggi fondamentali: Materiali puri a base di PTFE, riconosciuti come i materiali ad alta frequenza più stabili del settore, caratterizzato da perdite ultra-basse e variazione Dk minima con la frequenza. RT5880 è noto per il suo Dk di 2.20 ±0,02 e Df di 0.0009. RT/Duroid 6010lm, con un Dk di 10.2 ±0,25, è specificatamente progettato per circuiti miniaturizzati che richiedono un'elevata costante dielettrica.
Applicazioni tipiche: LNB per comunicazioni satellitari, radar di precisione ad allineamento di fase, imaging a onde millimetriche, sistemi elettronici aerospaziali.

4. Serie TMM®: Ideale per alte temperature, Applicazioni ad alta affidabilità

Modelli rappresentativi: Tmm3, TMM6, TMM10, Tmm13i
Costante dielettrica (Non so): 3.27 - 12.85 @ 10ghz
Fattore di dissipazione (Df): 0.001 - 0.002 @ 10ghz
Vantaggi fondamentali: Materiali termoindurenti caricati con ceramica con eccellente resistenza meccanica e resistenza al creep. Offrono una temperatura operativa massima di 170°C e possono essere lavorati utilizzando metodi di fabbricazione PCB standard.
Applicazioni tipiche: Sistemi di comunicazione aerospaziale, amplificatori di potenza, antenne a schiera di fase, radar militare.

IV. Come funzionano i PCB Rogers alle alte frequenze: la fonte dell'integrità del segnale

L'integrità superiore del segnale dei PCB Rogers alle alte frequenze deriva dalla sinergia tra le proprietà dei materiali e i principi di propagazione delle onde elettromagnetiche.

Costante dielettrica (Non so) e velocità di propagazione del segnale

La velocità di un'onda elettromagnetica in un mezzo dielettrico è inversamente proporzionale alla radice quadrata della costante dielettrica:

v = c / √εᵣ

dove c è la velocità della luce nel vuoto (~3×10⁸ m/s) e εᵣ è la permettività relativa. Per Rogers RT5880 (Dk≈2.2), il segnale viaggia a 67% della velocità della luce, significativamente più veloce del 49% ottenuto con l'FR-4 ordinario (Dk≈4.2). Velocità di propagazione più elevate significano ritardi del segnale più brevi e una maggiore velocità di trasmissione dei dati.

Controllo preciso dell'impedenza caratteristica

L'impedenza caratteristica è un parametro critico nella progettazione di circuiti ad alta frequenza. Per una linea a microstrip, è approssimato da:

Z₀ = 87 / √(eh + 1.41) × ln(5.98H / (0.8w + T))

dove h è lo spessore dielettrico, w è la larghezza della traccia, e t è lo spessore del rame. I materiali PCB Rogers forniscono, ad esempio, un'eccezionale stabilità Dk su tutta la gamma di frequenze, RO3003 mantiene un Dk di 3.00 ±0,04 a 10GHz e un TCDk estremamente basso (<50 ppm/° C.). Questa stabilità è la base per ottenere il controllo dell'impedenza caratteristica entro ±5%.

Fattore di dissipazione (Df) e perdita di inserzione

La perdita di inserzione aumenta con la frequenza e può essere espressa come:

α = k × f × √εᵣ × tan δ

dove tan δ è il fattore di dissipazione, f è la frequenza operativa, e k è una costante. A 77GHz, FR-4 (Df≈0.02) mostrerebbe perdite di inserzione superiori a 20 dB/pollice, rendendo quasi impossibile la trasmissione del segnale. Al contrario, RO3003 (Df≈0,0013) raggiunge una perdita di inserzione di soli 1,3 dB/pollice per 5 laminati mil, che è circa 1/15 dell'attenuazione di FR-4. Questa drammatica differenza spiega perché i PCB Rogers sono essenziali per le applicazioni radar a onde millimetriche.

📷 Suggerimento di immagini 4: Curva di stabilità Dk dei materiali Rogers nelle gamme di frequenza (1GHz a 77GHz)

Etichetta ALT dell'immagine: Stabilità costante dielettrica PCB Rogers nell'intervallo di frequenza da 1 GHz a 77 GHz per materiali RO3003 RO4350B e RT5880

V. Ampie applicazioni dei PCB Rogers in campi all'avanguardia

Grazie alle loro eccellenti prestazioni e affidabilità ad alta frequenza, I PCB Rogers sono ampiamente utilizzati nei settori tecnologici più esigenti:

📡 Comunicazioni 5G e stazioni base: I PCB Rogers sono il materiale del substrato principale per le reti di alimentazione dell'antenna della stazione base 5G, Moduli front-end RF, e amplificatori di potenza. La compatibilità della serie RO4000 con i processi FR-4 la rende la scelta migliore per le stazioni base 5G commerciali su larga scala. RO4835 fornisce dieci volte la resistenza all'ossidazione di RO4350B, rendendolo dominante nelle antenne delle stazioni base esterne.

🚗 Elettronica automobilistica e ADAS: Con l'ADAS (Sistema avanzato di assistenza alla guida) tasso di adozione nelle autovetture nazionali superiore 61% In 2025, 77Il radar a onde millimetriche GHz ha creato una crescita esplosiva della domanda di PCB ad alta frequenza. L’utilizzo medio di PCB ad alta frequenza per veicolo è quadruplicato rispetto ai modelli tradizionali, e il mercato delle schede ad alta frequenza per il settore automobilistico continua a crescere a ritmo sostenuto 45% annualmente. RO3003, con il suo Dk di 3.00 ±0,04 ed eccezionale stabilità da -50°C a 150°C, è diventato il materiale standard per i radar automobilistici a 77 GHz.

🛰️Aerospaziale e Difesa: In condizioni di variazioni estreme di temperatura e di vuoto, PCB Rogers, con il loro basso assorbimento di umidità e un'eccellente stabilità termo-meccanica, sono ampiamente utilizzati nei sistemi di navigazione, moduli di comunicazione satellitare, radar militare, e sistemi di guida missilistica. RT / Duroid 6000 i materiali della serie presentano una variazione Dk di ≤±0,03 a 200°C, garantendo la coerenza del segnale durante l’intero ciclo di vita del prodotto aerospaziale.

🔬 Apparecchiature per imaging medico: La gestione precisa dei segnali ad alta frequenza nelle apparecchiature diagnostiche MRI e a ultrasuoni dipende dalla costante dielettrica stabile e dalle caratteristiche di perdita ultrabassa dei PCB Rogers. La resistenza chimica della serie TMM garantisce affidabilità a lungo termine nei dispositivi medici.

VI. Struttura PCB Rogers e progettazione ibrida

UGPCB fornisce soluzioni complete per strutture PCB Rogers, dai design a strato singolo a quelli multistrato, con una vasta esperienza ingegneristica nei laminati ibridi multistrato.

Stackup ibrido: la scelta economicamente vantaggiosa

I materiali ad alta frequenza Rogers costano circa 5 A 15 volte di più rispetto allo standard FR-4. Nella maggior parte dei progetti di produzione in serie, UGPCB utilizza un Rogers ibrido + Soluzione di impilamento FR4. Questo approccio garantisce un'eccellente qualità di trasmissione del segnale RF ottimizzando al tempo stesso i costi di produzione complessivi.

Configurazioni comuni di stackup ibrido:

1. Rogers di livello superiore + Strato inferiore FR4 (2+N strati): I primi 1-2 strati utilizzano materiale ad alta frequenza Rogers per antenne o tracce RF, mentre i restanti strati utilizzano FR4 per i circuiti digitali e la distribuzione dell'energia. Questa configurazione è ideale per le unità antenna attive 5G (AAU) e moduli radar a onde millimetriche.

2. Nucleo Rogers a strato intermedio + Strati FR4 esterni (N+Rogers+N strati): Il materiale Rogers funge da strato principale del segnale, con strati protettivi FR4 sulla parte superiore e inferiore. Questa configurazione fornisce un'eccellente rigidità, rendendolo adatto per apparecchiature avioniche che richiedono resistenza meccanica.

3. Tavole multistrato Rogers complete: Questi vengono utilizzati solo per applicazioni a onde millimetriche con prestazioni estreme (come il radar ad allineamento di fase da 77 GHz e il radar per immagini da 94 GHz) o prototipi di ricerca di fascia alta.

Considerazioni chiave per la progettazione ibrida:

Progettazione della compensazione dell'impedenza: Utilizzo della modellazione dell'impedenza sensibile al processo e delle scansioni TDR delle schede di convalida del processo (PVB), possiamo costruire un modello accurato di previsione dell'impedenza e controllare la deviazione dell'impedenza dopo la laminazione ibrida entro ± 3%.
Principio di simmetria di stackup: L'impilamento multistrato deve essere simmetrico rispetto al piano centrale. I materiali e gli strati di rame devono essere disposti simmetricamente per evitare tensioni residue e deformazioni del pannello dopo la laminazione.
Gestione della corrispondenza CTE: UGPCB seleziona attentamente i materiali preimpregnati e ottimizza i parametri di laminazione, utilizzando un profilo di riscaldamento a rampa a tre stadi con compensazione della pressione di zona, per controllare la differenza CTE tra gli strati, mantenendo la deformazione sotto 30 µm/m.

VII. Processo di produzione PCB Rogers UGPCB: qualità di cui ti puoi fidare

UGPCB ha una maturità, processo completo di fabbricazione del PCB Rogers. Ogni passaggio è attentamente progettato e rigorosamente controllato per garantire che ogni scheda soddisfi i rigorosi requisiti della classe IPC-6012 2 o classe 3.

1. Selezione e preelaborazione dei materiali

Abbiniamo esattamente il Materiale PCB Rogers tipo (RO4003C, RO4350B, R5880, ecc.) alle specifiche di progettazione di ciascun cliente per Dk, spessore del pannello, peso del rame, ecc. Tutti i materiali in arrivo vengono sottoposti a 100% ispezione visiva. Per materiali Rogers a base PTFE, eseguiamo il pretrattamento di attivazione del plasma per aumentare l'energia superficiale sopra 65 mN/m, garantendo un'eccellente adesione del rivestimento.

2. Fabbricazione di circuiti a strato interno

Usiamo Imaging diretto laser (LDI) attrezzatura per trasferire accuratamente i modelli circuitali al substrato Rogers, ottenendo una precisione di larghezza/spaziatura della linea fino a 1.5 mil con un coefficiente di variazione pari a 2.8%. Dopo l'incisione, L'attrezzatura AOI verifica la presenza di difetti come intaccature e cortocircuiti.

3. Laminazione: la tecnologia principale

La laminazione è la fase più critica per le prestazioni e la resa del PCB Rogers:

Progettazione impilabile: Calcoliamo spessori di stackup precisi in base ai requisiti di impedenza e alle simulazioni di integrità del segnale. Selezioniamo il giusto preimpregnato tra gli strati Rogers e FR4 per garantire un forte legame tra gli strati.
Controllo dei parametri di laminazione: Un profilo di riscaldamento accelerato a tre stadi (1.5°C/min) con compensazione della pressione di zona garantisce una laminazione senza vuoti. Manteniamo una temperatura costante a 280°C per 30 minuti con maggiore pressione sui bordi fino a 0,3 MPa.
Controllo del vuoto e della deformazione: Un ambiente di laminazione sotto vuoto e un controllo preciso di temperatura/pressione eliminano i vuoti. La deformazione del cartone finito viene mantenuta al di sotto 30 µm/m, significativamente migliore rispetto alla media del settore 80 µm/m.

4. Foratura e foro passante placcato (PTH) Metallizzazione

I materiali Rogers riempiti con ceramica sono duri, quindi utilizziamo punte con rivestimento diamantato con velocità di avanzamento di 1,2–1,8 m/min. Un processo di foratura a gradini riduce al minimo le bave e le scheggiature dei bordi. La deposizione chimica di rame forma uno strato conduttivo uniforme sulla parete del foro, seguita da placcatura in rame elettrolitico per aumentare lo spessore.

5. Circuito dello strato esterno e finitura superficiale

Offriamo tre opzioni di finitura superficiale in base alle esigenze del cliente:

Essere d'accordo (Oro per immersione in nichel chimico): Eccellente saldabilità e resistenza alla corrosione.
Argento immersione: Elevata conduttività e planarità per la trasmissione del segnale ad alta frequenza.
OSP (Conservante organico di saldabilità): Economico ed ecologico.

6. Fabbricazione finale, Ispezione, e test

Test di impedenza: Usiamo TDR (Riflettometria del dominio del tempo) per scansionare ogni traccia, garantendo una deviazione caratteristica dell'impedenza entro ±5%.
Test elettrici: Eseguiamo test di resistenza all'isolamento secondo IPC-TM-650 2.5.7 E 100% test delle sonde volanti.
Verifica dell'affidabilità: Eseguiamo prove di stress termico (galleggiante di saldatura, 288°C/10 secondi, 3 cicli) secondo la classe IPC-6012 3 Requisiti, con conteggio dei vuoti nelle sezioni delle pareti dei fori limitato a ≤1 per tagliando.
Analisi microsezione: Un microscopio a sezione trasversale metallografica controlla lo spessore e l'integrità del rame delle pareti del foro.

Controllo qualità PCBA - Ispezione visiva

VIII. Prestazioni PCB Rogers: garanzia di qualità secondo standard autorevoli

UGPCB segue rigorosamente gli standard di settore di IPC, garantire che ogni scheda soddisfi o superi le aspettative dei clienti.

Classi di prestazione IPC-6012:

Classe 2 (Prodotti elettronici di servizio dedicati): Adatto per stazioni base 5G, Attrezzatura di comunicazione, e controlli industriali che richiedono un funzionamento continuo ma non sono mission-critical. Questa classe ha tolleranze moderate per difetti come vuoti e microfessurazioni.
Classe 3 (Prodotti elettronici ad alte prestazioni): Necessario per il settore aerospaziale, Attrezzatura medica, e sistemi militari in cui il fallimento avrebbe gravi conseguenze. Classe 3 richiede uno strato interno minimo di anello anulare 0.001 pollici (ca. 25.4 µm) e uno strato esterno minimo di 0.002 pollici (ca. 50.8 µm). Dopo lo stress test termico, I vuoti nella parete del foro non devono superare 13 µm di lunghezza.

Indicatori chiave di prestazione (basato sulle schede tecniche ufficiali Rogers e sui metodi di test IPC):

Parametro	Valore tipico	Metodo di prova
Costante dielettrica (Non so) @ 10ghz	2.20 - 16 (varia in base al tipo)	IPC-TM-650 2.5.5.5
Fattore di dissipazione (Df) @ 10ghz	0.0004 - 0.0040	IPC-TM-650 2.5.5.5
Conducibilità termica	0.50 - 0.66 W/m · k (Tipico della serie RO4000)	ASTM D5470 / IPC-TM-650
Asse Z CTE	24 - 50 ppm/° C.	IPC-TM-650 2.4.41
Assorbimento di umidità	<0.03% (A base di PTFE) A 0.05% (Serie RO4000)	IPC-TM-650 2.6.2.1
Rigidità dielettrica	>31.5 kV/mm tipico	ASTM D149 / IPC-TM-650
Resistività al volume	>10⁷ ohm·cm @ 500V	IPC-TM-650 2.5.17

Questi valori si basano sulle schede tecniche di Rogers Corporation e possono variare leggermente a seconda del tipo di materiale e del processo di produzione.

UL 94 Punteggio di infiammabilità: I materiali della serie RO4000 sono UL 94 V-0 certificato, soddisfare i requisiti di sicurezza antincendio per i prodotti elettronici.

Conformità ROHS: I prodotti Rogers PCB di UGPCB sono completamente conformi alla direttiva RoHS, soddisfare gli standard ambientali per i principali mercati globali.

IX. Perché scegliere UGPCB per le tue esigenze PCB Rogers?

Centinaia di aziende tecnologiche leader in tutto il mondo scelgono UGPCB come fornitore di PCB ad alta frequenza Rogers. Ecco i nostri principali vantaggi:

Supporto materiale completo: Copriamo tutte e quattro le principali serie di Rogers (RO3000®, RO4000®, RT/duroid®, TMM®) con Dk da 2.2 A 16. Offriamo anche materiali preimpregnati e incollati per costruzioni multistrato.
Funzionalità di laminazione ibrida professionale: Siamo specializzati in Rogers + Laminazione ibrida multistrato FR4, riducendo i costi dei materiali del 30–40% rispetto alle strutture interamente Rogers mantenendo un eccellente isolamento del segnale tra le sezioni RF e digitali.
Controllo dell'impedenza ad alta precisione: Utilizzo del test di impedenza TDR e della modellazione sensibile al processo, manteniamo l'impedenza caratteristica entro il ±3% del target, soddisfare i severi requisiti PCIe 5.0 e SerDes ad alta velocità.
Controllo rigoroso del processo: Manteniamo un ISO 9001 sistema di gestione della qualità con tracciabilità completa dal ricevimento delle materie prime alla spedizione del prodotto finito. Monitoriamo i parametri chiave del processo in tempo reale, raggiungendo un Cpk ≥1,33.
Forte supporto tecnico: Il nostro esperto team di ingegneri RF fornisce la revisione DFM, calcolo dell'impedenza di accumulo, e servizi di prototipazione rapida. Trasformiamo rapidamente i concetti di progettazione del cliente in prodotti pronti per la produzione.
Vasta esperienza di produzione: Abbiamo consegnato 10,000 Progetti PCB Rogers, che vanno da semplici schede a 2 strati a complessi stack ibridi a 24 strati, con larghezza/spaziatura minima della linea fino a 1.5 mil.

X. Domande frequenti (Domande frequenti)

Q1: Quanto costa di più un PCB Rogers rispetto a FR-4?
UN: I materiali Rogers costano circa 3 A 15 volte più di FR-4, a seconda del tipo specifico e dello spessore. La serie RO4000 è circa 3-4 volte di più, La serie RO3000 è circa 6-7 volte di più, e RT/duroid 5880 è circa 8-10 volte di più. Tuttavia, i progetti di stackup ibrido possono ridurre i costi complessivi del 30-40%, raggiungere il miglior equilibrio tra prestazioni e costi.

Q2: Come scelgo la serie Rogers giusta per il mio progetto?
UN: Dipende dalla frequenza operativa e dai requisiti prestazionali:

Fino a 40GHz con sensibilità ai costi → RO4003C
Assemblaggio senza piombo o applicazioni automobilistiche → RO4350B
77Radar a onde millimetriche GHz → RO3003
Perdita ultrabassa fino a 100GHz → RT5880
Elevata costante dielettrica per la miniaturizzazione → RT6010LM o TMM10

Q3: Qual è la larghezza/spaziatura minima delle linee che UGPCB può ottenere sui PCB Rogers?
UN: UGPCB attualmente supporta una larghezza/spaziatura minima della linea di 1.5 mil (0.038mm) e un diametro passante minimo di 6 mil (0.15mm).

Q4: È possibile rifinire i PCB Rogers con ENIG?
UN: SÌ. UGPCB offre ENIG, argento ad immersione, e finiture superficiali OSP per soddisfare diversi requisiti di saldabilità, Resistenza alla corrosione, e perdita di segnale. Le schede a base di PTFE ricevono un pretrattamento di attivazione al plasma per garantire una buona adesione del rivestimento.

Q5: Qual è il numero massimo di strati per i PCB Rogers?
UN: Supporta UGPCB 1 A 20+ strati per tutti-Rogers e PCB multistrato ibridi. Per stackup ibridi convenzionali (Rogers di livello superiore + strato inferiore FR4), possiamo supportare i progetti con 16 strati o più.

XI. Perché UGPCB è il tuo fornitore di fiducia di PCB Rogers

UGPCB è un leader ad alta frequenza Produttore di PCB in Cina, specializzata in PCB Rogers, PCB ibridi ad alta frequenza, e PCB RF per microonde. Il nostro team di ingegneri ha una media di oltre 10 anni di esperienza nella produzione di schede ad alta frequenza. Abbiamo consegnato più di 10,000 Rogers PCB progetta per clienti nei cinque continenti nel settore delle telecomunicazioni, elettronica automobilistica, e aerospaziale.

Il nostro impegno:

✅ Supporto tecnico professionale: Revisione tecnica DFM gratuita, calcolo dell'impedenza di accumulo, e una rapida stima dei costi
✅ Tempi di consegna flessibili: 3–5 giorni per prototipi a 2 strati a rotazione rapida, 7–10 giorni per tavole da 4–8 strati, 15–20 giorni per ordini di volume
✅ Garanzia di qualità: 100% prova elettrica, Ispezione dell'AOI, campionamento in microsezioni, e test di impedenza TDR
✅ Tracciabilità completa: Documenti di produzione completi e rapporti di prova conservati per ciascun lotto
✅ Servizio unico: Dal file Gerber al lavoro finito assemblaggio PCBA, test, e rodaggio, senza la necessità di gestire più fornitori
