Poiché la tecnologia di guida autonoma da L2+ a L4 cresce rapidamente, ogni veicolo ora ha bisogno 5 A 8 Unità radar a onde millimetriche. Il vecchio numero era solo 1 A 3. Il radar mmWave da 77GHz offre una risoluzione più elevata e dimensioni più ridotte. Diventa il sensore principale dei sistemi avanzati di assistenza alla guida (Adas).
Tuttavia, 77I segnali GHz devono affrontare una grande sfida PCB standard. Il normale materiale FR-4 ha un fattore di perdita (Df) di circa 0.02. Ciò non è accettabile. Dobbiamo utilizzare materiali ad alta frequenza a bassa perdita e una laminazione ibrida precisa.

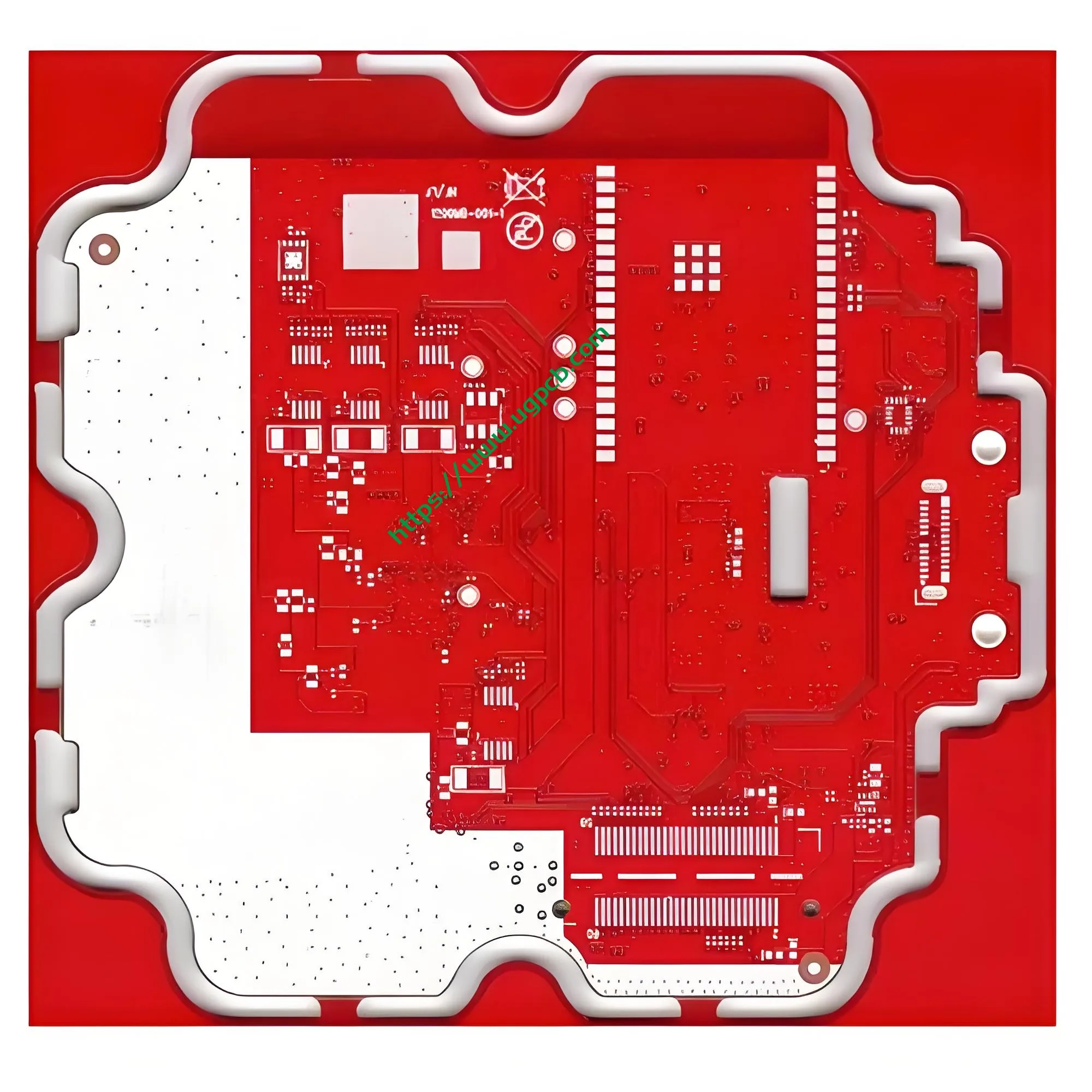

UGPCB segue gli standard leader del settore. Lanciamo la scheda radar UGPCB Rogers RO4835 77G mmWave. Questa è un'alta frequenza profondamente ottimizzata PCB ibrido per la banda 77GHz. Garantisce l'integrità del segnale e riduce notevolmente i costi dei materiali.
Panoramica del prodotto | Parametri chiave del PCB radar a onde mm 77G
Utilizza il PCB radar mmWave 77G di UGPCB Rogers RO4835 materiale ad alta frequenza e soluzione ibrida FR-4. Questo rigido a 6 strati PCB ad alta frequenza è appositamente progettato per antenne radar mmWave e front-end RF.
Principali parametri tecnici (dati basati sulla scheda tecnica ufficiale Rogers e sui metodi di prova standard IPC):
| Parametro | Valore | Norma di prova / Nota |
|---|---|---|
| Materiale della tavola | Rogers RO4835 (Strato HF) + FR-4 (strato ibrido) | - |
| Costante dielettrica (Non so) | 3.48 ± 0.05 @10GHz | IPC-TM-650 2.5.5.5 |
| Fattore di dissipazione (Df) | 0.0037 @10GHz | Scheda tecnica Rogers (corretto) |
| Spessore dielettrico | 4mil (0.1mm) | - |
| Numero di strati | 6 strati | - |
| Spessore totale del pannello | 1.2mm | - |
| Spessore del rame | 1oz (35μm) interno & esterno | - |
| Tramite processo | Tamponamento in resina | - |
| Finitura superficiale | Essere d'accordo (Oro per immersione in nichel chimico) | - |
| Conducibilità termica | 0.69 W/m · k | ASTM D5470 |
| Perdita (Df) | 0.0037 @10GHz | Coerente con quanto sopra |
Questi parametri mostrano una perdita dielettrica molto bassa e una tolleranza Dk stabile. Il PCB ibrido ad alta frequenza soddisfa pienamente i requisiti di trasmissione mmWave da 77 GHz.
Definizione | Che cos'è un PCB radar a onde mm da 77 GHz?
Un PCB radar mmWave a 77 GHz è un circuito stampato realizzato appositamente per i moduli radar mmWave che funzionano a 77 GHz. Questo tipo di PCB deve avere Dk basso, basso Df, elevata stabilità dimensionale, e un'eccellente gestione termica.
La scheda radar Rogers RO4835 77G mmWave di UGPCB utilizza RO4835 sullo strato RF principale. Utilizza il conveniente FR-4 su altri strati. Ciò crea una tipica soluzione PCB ibrida ad alta frequenza. La soluzione protegge l'integrità del segnale mmWave e controlla bene il costo totale. È la scelta ideale per il radar avanzato, radar d'angolo, e radar per immagini 4D.
Punti chiave della progettazione | Considerazioni fondamentali per il PCB radar mmWave
77GHz è una frequenza operativa tipica nella banda mmWave. A questa frequenza, La progettazione del PCB deve seguire rigorosamente le regole dell'alta frequenza.
1. Controllo dell'impedenza
La catena RF (antenna, ricetrasmettitore, filtro) su un circuito da 77 GHz utilizza una linea di base di impedenza caratteristica di 50 Ω. Gli ingegneri utilizzano strumenti di calcolo dell'impedenza come Polar SI9000. Regolano con precisione la larghezza della linea, spessore dielettrico, e spessore del rame. L'obiettivo è una tolleranza del ±5% per 50Ω single-ended e 100Ω differenziali. Per PCB a microonde ad alta frequenza, l'industria richiede un controllo dell'impedenza migliore del ±5% (ciò significa 47,5–52,5 Ω).
2. Selezione del materiale
L'FR-4 standard ha un Df di circa 0.02. Rogers RO4835 ha un Df di soli 0.0037 (@10GHz). La perdita di trasmissione del segnale differisce di più 5 volte. La scelta sbagliata del materiale riduce drasticamente la distanza di rilevamento del radar.
3. Progettazione di strutture impilabili
Nella scheda radar a 6 strati di UGPCB, Le tracce del segnale RF corrono all'interno del dielettrico RO4835 tra lo strato superiore (L1) e L2. Gli altri strati utilizzano materiale FR-4. Ciò garantisce una trasmissione a bassa perdita sui livelli di segnale. Nel frattempo, gli strati FR-4 gestiscono la distribuzione dell'alimentazione e il filtraggio del segnale. Questo accumulo è chiamato design asimmetrico per PCB ibridi ad alta frequenza.
4. Tramite Design
77I viali del segnale GHz necessitano di discontinuità di impedenza controllata. UGPCB utilizza tappi in resina. Riempiamo le vie con resina e appiattiamo la superficie. Ciò evita la riflessione e la perdita del segnale causate dai traferri.
Principio di lavoro | Come trasmette un segnale a 77 GHz sul PCB?
Su una linea di trasmissione PCB, l'integrità del segnale ad alta frequenza dipende da Dk e Df. La scheda radar mmWave da 77 GHz utilizza la proprietà a bassa Df di RO4835. Le onde elettromagnetiche ad alta frequenza viaggiano su microstrip o stripline con una perdita di energia minima.
L'antenna irradia onde radar nello spazio. Quindi l'antenna ricevente invia segnali di eco al chip del ricetrasmettitore (come NXP, Infineon, o chipset radar TI 77GHz). Lo strato ibrido FR-4 fornisce segnali di controllo di potenza e a bassa velocità. Ciò mantiene l'intero modulo funzionante stabilmente nei sistemi ADAS.
UGPCB Capacità PCBA supporta ulteriormente l'assemblaggio e il test dei componenti. Offriamo una produzione completa di moduli radar.
Applicazioni | Dove utilizzare il PCB radar a onde mm 77G
La scheda radar 77G mmWave di UGPCB si adatta a molti campi:
- Radar anteriore automobilistico – per il cruise control adattivo (ACC) e frenata d'emergenza automatica (AEB)
- Radar d'angolo – per il rilevamento degli angoli ciechi (BSD) e assistenza al cambio di corsia (LCA)
- 4Radar per immagini D – per la risoluzione dell'angolo di elevazione e la classificazione dei target
- Radar industriale a onde millimetriche – controllo dell'automazione, rilevamento del livello del materiale, monitoraggio della sicurezza
- V2X e traffico intelligente – sensori radar nelle unità stradali (RSU)
Classificazione | Categorizzazione scientifica del PCB radar a onde mm 77G
Secondo gli standard di settore e i sistemi di materiali, La scheda radar Rogers RO4835 77G mmWave di UGPCB ha molteplici classificazioni:
- Per sistema materiale – Resina idrocarburica RO4835 + laminato ad alta frequenza riempito con ceramica (soddisfa IPC-4103)
- Per struttura di fabbricazione – PCB ibrido ad alta frequenza (Strato RF RO4835, strato ordinario FR-4)
- Per grado di fiamma –UL 94 V-0 (si autoestingue dentro 10 secondi dopo aver rimosso la fiamma, nessuna goccia fiammeggiante accende il cotone)
- A livello PCB – Rigido a 6 strati pannello multistrato
- Per finitura superficiale - ESSERE D'ACCORDO (Oro per immersione in nichel chimico)
Nota di riferimento: Il laminato RO4835 soddisfa le “Specifiche per l'alta frequenza” IPC-4103 (Microonde) Materiali di base” e soddisfa UL 94 V-0 Valutazione della fiamma. Scheda elettronica 94 V-0 significa che il materiale si autoestingue all'interno 10 secondi dopo aver rimosso la fonte di fiamma, e nessuna goccia ardente accende il cotone.
Materiali utilizzati | Combinazione scientifica di RO4835 e FR-4
UGPCB seleziona con precisione due materiali complementari per la scheda radar:
- Rogers RO4835 – un laminato a microonde riempito con resina idrocarburica e ceramica. A 10GHz, Dk è 3,48±0,05 e Df lo è 0.0037. La resistenza all'ossidazione è 10 volte meglio dei tradizionali materiali termoindurenti.
- FR-4 – un laminato economico in tessuto di vetro tessuto con resina epossidica ritardante di fiamma, UL 94 V-0 valutato. Nella tavola ibrida, FR-4 gestisce i livelli di potenza, strati di terreno, e strati di segnale a bassa frequenza.
Perché RO4835 e FR-4 hanno coefficienti di dilatazione termica diversi (Cte), la laminazione richiede un profilo di riscaldamento graduale e strati tampone preimpregnati. Ciò impedisce deformazioni e delaminazioni.
Prestazione | Dielettrico, Perdita, e conduttività termica: tre in uno
La scheda radar Rogers RO4835 mmWave di UGPCB eccelle in tre indicatori chiave di prestazione:
| Parametro | Valore @10GHz | Norma di prova / Fonte |
|---|---|---|
| Costante dielettrica (Non so) | 3.48 ± 0.05 | IPC-TM-650 2.5.5.5 |
| Fattore di dissipazione (Df) | 0.0037 | Scheda tecnica ufficiale Rogers |
| Conducibilità termica | 0.69 W/m · k | ASTM D5470 |
| Valutazione della fiamma | UL 94 V-0 | Certificazione UL |
| Miglioramento dell'ossidazione | 10x migliore del tradizionale termoindurente | Scheda tecnica Rogers RO4835 |
Questo materiale ha un coefficiente di temperatura Dk di circa 50 ppm/°C da -50°C a 150°C. Il suo CTE sull'asse Z è 31 ppm/° C.. Ciò significa che la scheda radar 77G mmWave mantiene la stabilità di fase nell'ampio intervallo di temperature del settore automobilistico.
Struttura | Design impilabile ibrido a 6 strati
Tipico stack-up PCB ibrido ad alta frequenza a 6 strati di UGPCB:
| Strato | Rame | Materiale | Funzione |
|---|---|---|---|
| L1 (Superiore) | 1oz | RO4835 | Segnale: tracce RF a 77 GHz (microstriscia) |
| L2 | 1oz | RO4835 | Terra: terra di riferimento RF completa |
| Dielettrico | - | RO4835 (4mil/0,1 mm) | Mezzo a bassa perdita |
| L3 | 1oz | Transizione RO4835/FR-4 | Stripline RF / distribuzione di potenza |
| L4-L6 | 1oz | FR-4 | Segnale convenzionale & strati di potenza |
Questa struttura garantisce che i segnali RF viaggino tra L1 e L2 utilizzando un basso Dk, materiale a bassa perdita. La parte FR-4 gestisce la logica del sistema e l'integrità dell'alimentazione.
Caratteristiche | Vantaggi unici del PCB radar a onde mm 77G
- Stabilità all'ossidazione – Offerte RO4835 10 resistenza all'ossidazione volte migliore rispetto ai tradizionali materiali termoindurenti. Ciò prolunga notevolmente la durata della scheda radar negli ambienti automobilistici difficili.
- Design a bassa perdita di inserzione – Df=0,0037 garantisce un'attenuazione controllabile per la trasmissione del segnale a 77GHz a lunga distanza.
- Compatibile senza piombo – Completamente conforme alla direttiva RoHS, supporta la saldatura a rifusione senza piombo.
- Elevata affidabilità del PTH – RO4835 fornisce affidabilità a foro passante placcato di alta qualità in schede multistrato, nessuna formazione di vesciche o delaminazione.
- Riduzione dei costi con l'ibrido FR-4 – Il design ibrido riduce il costo totale del materiale 30% A 60%, migliorando significativamente il valore del progetto.
- Superficie ENIG – L’oro per immersione in nichel chimico garantisce l’affidabilità della saldatura e la fattibilità del collegamento del filo d’oro.
Processo di produzione | Precisione dal materiale al pannello finito
UGPCB segue un rigoroso processo ibrido ad alta frequenza per le schede radar 77G mmWave:
- Preparazione del materiale – Pulire e cuocere in forno il materiale ad alta frequenza RO4835 e i substrati FR-4 per mantenere un basso assorbimento di umidità.
- Circuito dello strato interno – Utilizzare l'alta precisione LDI esposizione e incisione fine per strati di segnale ad alta frequenza L1-L2. Controllo della larghezza della linea migliore di ±8μm.
- Ispezione dell'AOI – L'ispezione ottica completamente automatica garantisce l'assenza di difetti sui modelli degli strati interni.
- Laminazione – Utilizzare il profilo di riscaldamento e pressione graduale con strati tampone preimpregnati. Ciò rilascia lo stress da disadattamento CTE e previene la delaminazione e la deformazione.
- Perforazione – Ottimizza i parametri di perforazione separatamente per RO4835 e FR-4. Utilizzare un avanzamento basso, ad alta velocità, più desmear al plasma.
- Tamponamento in resina – Riempire tutte le vie con resina e appiattirle.
- Modello e placcatura dello strato esterno – Piastra esterna in rame da 1oz, quindi incidere le tracce finali.
- Finitura superficiale ENIG – Oro per immersione in nichel chimico, lo spessore soddisfa la classe IPC 2/3.
- Prova di impedenza - 100% Il test TDR verifica l'impedenza di 50 Ω con una precisione del ±5% su ciascuna scheda.
- Ispezione finale e test elettrico – Il test della sonda mobile e l'ispezione visiva garantiscono le prestazioni elettriche.
Scenari di utilizzo | Implementazione della scheda radar UGPCB in sistemi reali
Il PCB radar 77G mmWave di UGPCB può essere implementato direttamente in questi tipici moduli radar:
- Scheda principale del radar di prua – Integra il livello dell'antenna Rogers RO4835 con chip RF e MCU, supportato dal servizio di assemblaggio PCBA one-stop di UGPCB.
- Modulo antenna radar angolare – L'ibrido RO4835+FR4 offre un rilevamento laterale stabile al costo più basso.
- 4Radar per immagini D – Lo stack-up ibrido ad alta frequenza multistrato supporta array di antenne MIMO multicanale.
- Sensore radar industriale – Adatto per applicazioni ad alta frequenza non automobilistiche come AGV per magazzini intelligenti e radar di sicurezza.
Perché scegliere UGPCB? – Ottieni subito il tuo preventivo
Come professionista Produzione di PCB e fornitore di servizi PCBA, UGPCB offre garanzie uniche:
- Esperienza ibrida ad alta frequenza – Linea di produzione dedicata per Rogers, PTFE e altri materiali ad alta frequenza ibridi con FR-4 per la produzione in serie.
- Alta precisione – Controllo della larghezza della linea all'interno 10%, 100% Test TDR, precisione dell'impedenza ±5%.
- Sistema di qualità di livello automobilistico – Incontra la IATF 16949 requisiti di certificazione automobilistica.
- Servizio di consegna rapida – Campioni consegnati 7-10 giorni per un'iterazione rapida.
- PCBA unico – Servizio completo dalla produzione della scheda radar all'assemblaggio dei componenti e al test funzionale.
👉 Per la prototipazione o la produzione di massa di radar PCB a onde millimetriche da 77G, contattaci ora. Il team tecnico di UGPCB offre revisione DFM gratuita e consulenza per l'ottimizzazione della progettazione dell'impedenza. Invia i tuoi file Gerber e i requisiti tecnici. Forniremo i prezzi e i tempi di consegna dei PCB ibridi ad alta frequenza più competitivi.
Ottieni subito il tuo preventivo → Modulo di richiesta rapida UGPCB
Conclusione
In 2026, poiché la guida autonoma e l’intelligenza artificiale si fondono rapidamente, il radar mmWave da 77GHz diventa il fondamento principale della percezione intelligente dei veicoli. UGPCB si affida alle basse perdite e all'elevata resistenza all'ossidazione di Rogers RO4835. Lo combiniamo con la struttura dei costi flessibile di FR-4. Il risultato è una soluzione PCB ibrida ad alta frequenza che bilancia realmente prestazioni e produzione di massa.
Per la scheda tecnica completa o supporto tecnico alla progettazione, si prega di visitare il sito web dell'UGPCB. I nostri ingegneri applicativi RF vi assisteranno dalla progettazione del layout alla produzione in serie della scheda radar.
