Scheda elettronica per aspirapolvere wireless | 2-Scheda di controllo Layer FR-4 | Soluzioni PCBA - UGPCB

Scheda PCB standard/

PCB per aspirapolvere wireless: soluzione per scheda di controllo FR-4 a 2 strati ad alta affidabilità

Nome: Scheda elettronica per aspirapolvere wireless

Foglio: FR-4

Spessore della piastra: 1.0mm

Strati: 2L

Misurare: 86.37*72.6mm

Apertura minima: 0.45mm

Larghezza/momento della linea: 0.45*0.391mm

Spessore di lamina di rame: 1/1OZ

Trattamento superficiale: Tin spray senza piombo

Maschera/carattere di saldatura: Carattere bianco olio verde

  • Dettagli del prodotto

1. Panoramica del prodotto: Che cos'è un PCB per aspirapolvere wireless?

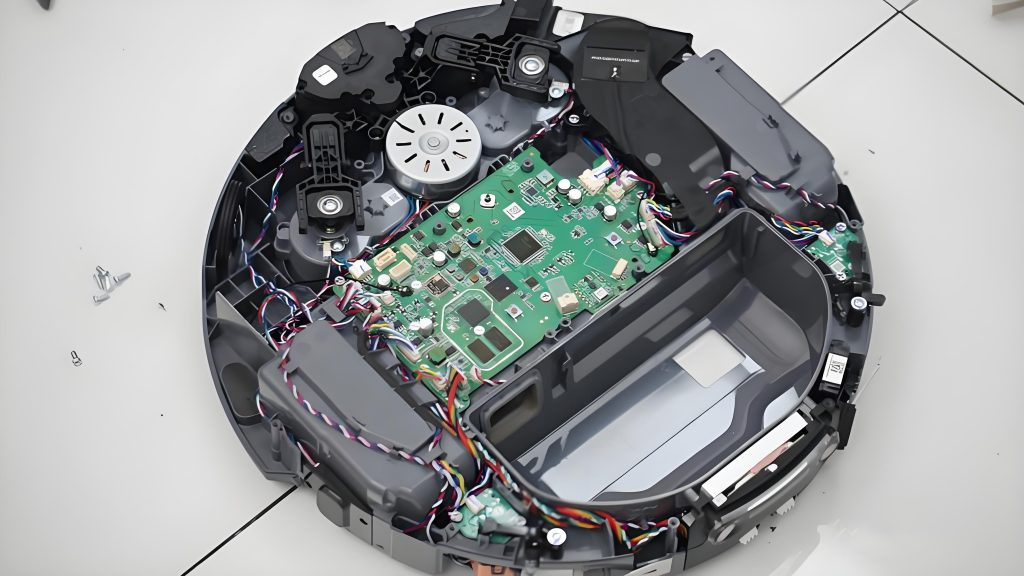

Un PCB per aspirapolvere wireless (Circuito stampato) è il componente elettronico principale responsabile del controllo dell'azionamento del motore, gestione dell'energia, interazione dell'utente, e protezione di sicurezza all'interno di un aspirapolvere senza filo. In termini semplici, funge da “cervello” e “centro nevralgico” del dispositivo. Riceve i comandi dei pulsanti, controlla la velocità del motore brushless, gestisce la carica e la scarica della batteria, monitora lo stato di funzionamento, e implementa molteplici protezioni di sicurezza.

UGPCB presenta questo PCB per aspirapolvere wireless: a 2-circuito stampato rigido a strati progettato specificamente per attrezzature di pulizia portatili. Utilizza Laminato rivestito in rame con resina epossidica vetro FR-4 come materiale di base. Lo spessore del pannello è 1,0 mm, e le dimensioni sono 86.37 × 72,6 mm. Queste dimensioni compatte si adattano perfettamente agli spazi interni ristretti degli aspirapolvere portatili e senza fili.

Secondo IPC-6012F Specifiche di qualificazione e prestazione per circuiti stampati rigidi, questo prodotto rientra nel cartoncino stampato bifacciale rigido (con fori passanti placcati) categoria. Come parte fondamentale dello sportello unico di UGPCB PCB soluzioni, questo prodotto soddisfa gli standard internazionali IPC dalla progettazione alla produzione e al controllo di qualità. Fornisce ai produttori di aspirapolvere un'elevata affidabilità, economico PCB soluzione.

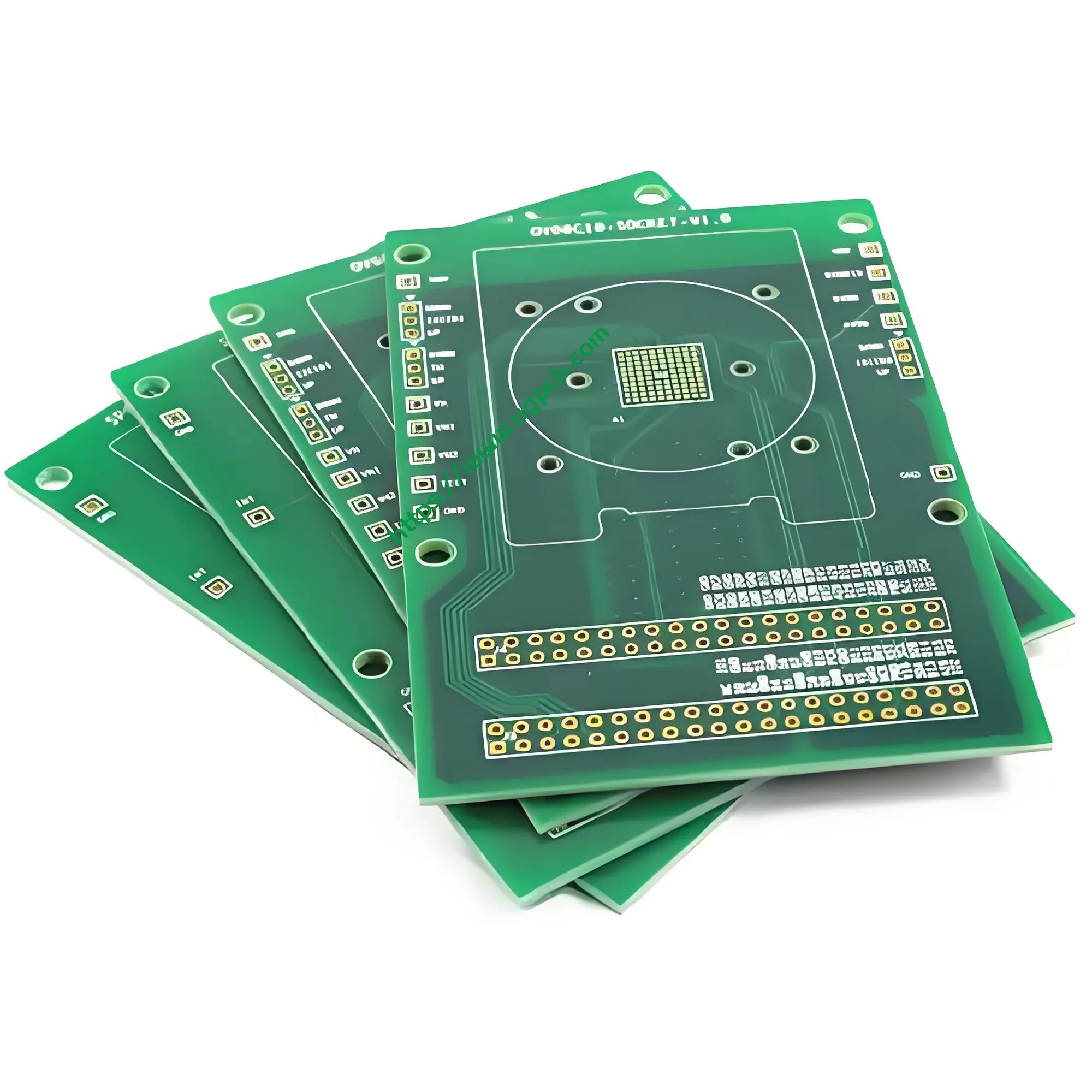

Scheda di controllo FR-4 a 2 strati ad alta affidabilità

2. Classificazione del prodotto: Posizionamento scientifico e categorizzazione industriale

Secondo IPC-6012F e PCB standard sistemi di classificazione del settore, questo prodotto può essere scientificamente classificato come segue:

Dimensione ClassificazioneCategoria
Per strutturaCartoncino stampato bifacciale rigido (con fori passanti placcati)
Per materiale di baseLaminato rivestito in rame con tessuto epossidico FR-4 (compatibile con IPC-4101)
Per conteggio strati2-tavola a strati (PCB a doppia faccia)
Per finitura superficialeHASL senza piombo (Livellamento della saldatura ad aria calda)
Per grado di infiammabilitàUL 94 V-0
Per applicazioneElettronica di consumo / scheda di controllo per piccoli elettrodomestici (aspirapolvere PCBA)

Nel settore dell'elettronica degli aspirapolvere, questo prodotto appartiene aPCBA di azionamento e controllo del motore categoria. Insieme alla scheda di controllo principale e alla scheda di gestione dell'alimentazione, costituisce i tre moduli del circuito principale di un aspirapolvere wireless.

3. Parametri tecnici chiave

3.1 Materiale base e spessore del pannello

  • Materiale di base: FR-4 (laminato rivestito in rame epossidico rinforzato con fibra di vetro)
  • Spessore della scheda: 1.0mm

FR-4 è il substrato rigido più utilizzato nell'industria dei PCB. Per IPC-4101, FR-4 offre un eccellente isolamento elettrico, resistenza meccanica, e resistenza al calore. Lo standard FR-4 ha una temperatura di transizione vetrosa (Tg) di 130–140°C. Per IPC-6012, l'intervallo di tolleranza per uno spessore del pannello di 1,0 mm è ±0,1 mm.

3.2 Conteggio e dimensioni degli strati

  • Conta dei strati: 2 strati (tavola bifacciale)
  • Dimensioni: 86.37 × 72.6 mm

La struttura a 2 strati controlla efficacemente i costi di produzione offrendo allo stesso tempo solide prestazioni elettriche. Ciò lo rende la scelta tradizionale per le schede di controllo degli aspirapolvere wireless. Il compatto 86.37 Le dimensioni × 72,6 mm sono ottimizzate per lo spazio limitato all'interno degli aspirapolvere.

3.3 Larghezza/spaziatura della traccia e dimensione minima del foro

  • Dimensione minima del foro: 0.45mm
  • Larghezza/Spaziatura della traccia: 0.45mm / 0.391mm

Secondo IPC-2221CStandard generico sulla progettazione di schede stampate, la progettazione della larghezza della traccia e della spaziatura deve considerare le prestazioni elettriche, capacità di trasporto di corrente, e capacità produttiva. La dimensione minima del foro di 0,45 mm supporta la saldatura affidabile di componenti DIP convenzionali e parti a foro passante.

Per la portata di corrente, la formula standard del settoreio = k·ΔT^0,44·A^0,725 (dove A è l'area della sezione trasversale della traccia) lo dimostra con 1 oncia di rame, uno 0,45 mm (ca. 18mil) la traccia può trasportare circa 1,8–2,0 A. Il PCB dell'aspirapolvere wireless utilizza questa larghezza di traccia per i segnali di azionamento del motore e i segnali di controllo, garantendo un funzionamento stabile a lungo termine.

3.4 Spessore di lamina di rame

  • Spessore di lamina di rame: 1/1 OZ (1 oncia su entrambi gli strati esterni)

1foglio di rame da once (ca. 35μm) è la configurazione standard per i PCB dell'elettronica di consumo. Raggiunge un eccellente equilibrio tra la capacità di trasporto di corrente, conducibilità termica, e costo.

3.5 Finitura superficiale

  • Finitura superficiale: HASL senza piombo (Livellamento della saldatura ad aria calda)

HASL è una finitura superficiale PCB matura ed economica. HASL senza piombo soddisfa i requisiti ambientali RoHS. Secondo gli standard IPC, L'HASL senza piombo ha in genere uno spessore dello strato di stagno compreso tra 1 e 40 μm, con processi convenzionali controllati a 5–25μm. Questa finitura offre un'eccellente saldabilità (bagnabilità) e una buona durata di conservazione fino a 12 mesi.

3.6 Maschera di saldatura e leggenda

  • Colore maschera di saldatura: Inchiostro verde
  • Colore legenda: Bianco

La maschera per saldatura verde è la scelta più popolare del settore. Fornisce un'eccellente protezione isolante e un contrasto elevato AOI (Ispezione ottica automatizzata). Le leggende bianche sono chiare e facili da leggere, facilitando il posizionamento dei componenti e la futura manutenzione.

4. Linee guida per la progettazione: Secondo gli standard IPC-2221C

Un PCB per aspirapolvere wireless ben progettato deve seguire questi principi fondamentali (secondo IPC-2221C):

4.1 Progettazione delle prestazioni elettriche

  • Larghezza della traccia di potenza: Calcola utilizzando la formula io = k·ΔT^0,44·A^0,725 per garantire che l'aumento della temperatura rimanga inferiore a 10°C alla massima corrente operativa.
  • Integrità del segnale: Utilizzare una larghezza di traccia di 0,45 mm per i segnali di controllo per garantire la trasmissione completa dei segnali di controllo della velocità PWM e dei segnali dei sensori.
  • Progettazione della messa a terra: Utilizzare strategie di messa a terra a punto singolo o di messa a terra divisa per evitare interferenze del circuito di alimentazione con il circuito di controllo.

4.2 Progettazione della gestione termica

Gli aspirapolvere wireless generano un calore significativo dai MOSFET durante il funzionamento. IL Progettazione di circuiti stampati deve affrontare questo problema entro:

  • Posizionamento di array termici tramite dispositivi di alimentazione.
  • Ampliamento delle tracce ad alta corrente o aggiunta di rame esposto per una migliore dissipazione del calore.
  • Utilizzando uno spessore del pannello di 1,0 mm per bilanciare la conduttività termica e la resistenza meccanica.

4.3 Progettazione di strutture meccaniche

IL 86.37 Le dimensioni × 72,6 mm devono corrispondere esattamente all'alloggiamento dell'aspirapolvere. Le posizioni dei fori di montaggio e le posizioni dei connettori devono soddisfare i requisiti di progettazione strutturale. La dimensione minima del foro di 0,45 mm supporta la saldatura a foro passante per vari componenti e connettori DIP.

5. Principio di lavoro

Il PCB dell'aspirapolvere wireless funziona attraverso i seguenti processi principali:

① Ingresso e gestione dell'alimentazione: Il pacco batterie al litio (tipicamente 21,6 V o 25,2 V) passa attraverso il circuito di gestione dell'alimentazione sul PCB. Ciò fornisce tensioni stabili al chip di controllo principale e ai circuiti di pilotaggio.

② Calcolo del chip di controllo principale: L'MCU (microcontrollore) sul PCB riceve i comandi dei pulsanti. Calcola ed emette segnali di azionamento trifase utilizzando FOC (Controllo orientato al campo) o algoritmi di controllo ad onda quadra.

③ Azionamento a motore: I segnali di pilotaggio sono amplificati dai dispositivi di potenza MOSFET. Questi segnali azionano quindi il motore CC senza spazzole (BLDC) per ruotare ad alta velocità, generare il flusso d'aria necessario per l'aspirazione.

④ Feedback e protezione: Il PCB monitora continuamente la corrente del motore, tensione della batteria, temperatura, e altri parametri. Quando rileva condizioni anomale come la sovracorrente, sovratemperatura, sottotensione, o blocco del rotore, esegue immediatamente le azioni di protezione.

6. Materiali utilizzati

ComponenteMaterialeDescrizione
SubstratoVetro epossidico FR-4Conforme a IPC-4101
Strato conduttivoLamina di rame elettrolitico (1oz)1oz su entrambi gli strati esterni
Maschera di saldaturaInchiostro fotoimmagine verdeProtezione dell'isolamento, resistenza all'ossidazione
Finitura superficialeLega HASL senza piomboConforme alla direttiva RoHS
Inchiostro della leggendaInchiostro epossidico biancoContrasto elevato, resistente al calore

Il substrato FR-4 trasporta un UL 94 V-0 grado di infiammabilità. Nel test di combustione verticale, la fiamma si spegne dentro 10 secondi dopo la rimozione, senza gocce brucianti. Questa caratteristica è fondamentale per l'alta potenza, dispositivi alimentati a batteria come gli aspirapolvere wireless. Riduce significativamente il rischio di incendio causato da guasti al circuito.

7. Specifiche delle prestazioni

7.1 Prestazioni elettriche

ParametroSpecificaNorma di riferimento
Resistenza di isolamento≥10^6 MΩIPC-6012F
Tensione di tenuta dielettricaFino a 500 V (dipendente dal design)IPC-2221C
Resistenza di conduzione≤50 mΩ (tipico)IPC-6012F
Impedenza caratteristicaControllabile su richiesta (50Ω/90Ω/100Ω)IPC-2221C

7.2 Prestazioni termiche

ParametroSpecificaNorma di riferimento
Temperatura di transizione vetrosa (Tg)≥135°C (Metodo DSC)IPC-TM-650 2.4.25
Resistenza al calore della saldatura288° C. / 10S, Nessuna delaminazioneIPC-4101
Asse Z CTE (CTEz)≤65ppm/°C (50–260°C)IPC-4101

7.3 Prestazioni meccaniche

ParametroSpecificaNorma di riferimento
Tolleranza sullo spessore del pannello±0,1 mmIPC-6012
Tolleranza sulla dimensione del foro± 0,05 mmIPC-6012F
Punteggio di infiammabilitàUL 94 V-0UL 94

7.4 Affidabilità

  • Prova di saldabilità: Conforme allo standard IPC-J-STD-003
  • Prova di invecchiamento: 500 ore in condizioni di doppio 85 (85° C. / 85%RH) senza anomalie

8. Caratteristiche strutturali

8.1 2-Vantaggi della scheda a strati

Lo strato superiore trasporta i componenti principali e le tracce del segnale. Lo strato inferiore gestisce i componenti ausiliari e i getti di rame di terra/alimentazione. Il design a 2 strati raggiunge ilmiglior costo Emassima affidabilità bilanciamento per le funzioni di controllo wireless dell'aspirapolvere.

8.2 Foro passante placcato (PTH) Processo

Tutti i fori passanti utilizzano il processo del foro passante placcato. Ciò garantisce un'interconnessione affidabile tra gli strati superiore e inferiore. Fornisce inoltre un solido supporto meccanico e un collegamento elettrico per i componenti DIP.

8.3 Processo del ponte con maschera di saldatura

La maschera di saldatura verde forma ponti tra pad adiacenti. Ciò impedisce cortocircuiti di saldatura e migliora la resa del posizionamento SMT.

9. Flusso del processo di produzione

UGPCB segue rigorosamente gli standard IPC-6012F per controllare ogni fase della produzione:

① Ispezione del materiale in entrata →② Creazione del circuito dello strato interno (per pannelli a 2 strati, questo è direttamente lo strato esterno) →③ Laminazione (non applicabile per pannelli a 2 strati) →④ Perforazione (dimensione minima del foro 0,45 mm) →⑤ Deposizione chimica di rame / Placcatura del pannello →⑥ Circuito dello strato esterno →⑦ Placcatura con motivo →⑧ Acquaforte →⑨ Maschera per saldatura (inchiostro verde) →⑩ Finitura superficiale (HASL senza piombo) →⑪ Legenda (personaggi bianchi) →⑫ Instradamento del profilo (86.37 × 72,6 mm) →⑬ Prova elettrica →⑭ Ispezione finale (per IPC-A-600) →⑮ Imballaggio e spedizione

Ogni lotto viene sottopostotest delle sonde volanti Otest degli apparecchi dedicati per garantire 100% nessun circuito aperto o cortocircuito.

10. Scenari di applicazione

10.1 Applicazioni primarie

  • Aspirapolveri portatili senza filo: Azionamento e controllo del motore in spazi compatti
  • Aspirapolvere senza fili in stile stick: Gestione della batteria e azionamento del motore brushless
  • I robot aspirapolvere: Controllo della navigazione e azionamento del motore
  • Aspiratori per auto: 12Adattamento e controllo della potenza V/24V
  • Dispositivi di pulizia intelligenti: Connettività IoT e controllo intelligente

10.2 Esempi di prodotti finali

Questo PCB può essere ampiamente utilizzato nelle schede di controllo e nelle schede driver per aspirapolvere senza fili e dispositivi di pulizia simili di marchi come Xiaomi, Dyson, Tineco, e Leifheit.

11. Perché scegliere il PCB per aspirapolvere wireless di UGPCB?

Conformità agli standard internazionali: Progetto, produzione, e l'ispezione sono pienamente conformi a IPC-6012F, IPC-A-600, IPC-2221C, e altri standard internazionali

UL94V-0 Sicurezza antincendio: Il substrato FR-4 raggiunge il più alto grado di bruciatura verticale, garantendo la sicurezza del dispositivo

UL 94 V-0 Requisiti di test per materiali PCB ritardanti di fiamma

Processo ecologico senza piombo: La finitura superficiale HASL senza piombo è conforme alle direttive ambientali RoHS e REACH

Comprovata capacità di produzione: UGPCB fornisce servizi completi dalla progettazione e produzione di PCB all'assemblaggio di PCBA

Controllo di qualità rigoroso: Ispezione visiva secondo IPC-A-600 e 100% i test elettrici garantiscono la qualità della spedizione

Dimensioni compatte ottimizzate: IL 86.37 La dimensione × 72,6 mm si adatta perfettamente allo spazio interno di vari aspirapolvere wireless

12. Richiedi un preventivo e dei campioni oggi stesso

UGPCB si impegna a fornire alta precisione, soluzioni PCB e PCBA ad alta affidabilità per i produttori di elettronica di tutto il mondo. Se ne hai bisogno PCB nudi, PCBA completamente assemblato, O servizi one-stop dalla progettazione alla produzione di massa, UGPCB ha l'esperienza per supportarti.

📧Contatta UGPCB per un preventivo personalizzato oggi stesso →

  • Sito web: www.ugpcb.com
  • Sono disponibili modifiche e ottimizzazioni del design personalizzato
  • DFM gratuito (Progettazione per la produzione) revisione
  • Sono disponibili sia la prototipazione rapida che la produzione in serie

Dichiarazione dell'origine dei dati

Gli standard tecnici e i dati citati in questo articolo provengono dalle seguenti organizzazioni autorevoli:

  1. IPC (Associazione che collega le industrie elettroniche): IPC-6012F Specifiche di qualificazione e prestazione per circuiti stampati rigidi, IPC-A-600 Accettabilità dei circuiti stampati, IPC-2221C Standard generico sulla progettazione di schede stampate, IPC-4101 Specifiche dei materiali di base per pannelli stampati rigidi e multistrato, IPC-TM-650 Manuale dei metodi di prova
  2. UL (Laboratori sottoscrittori): UL 94 Norma per la sicurezza dell'infiammabilità dei materiali plastici per parti di dispositivi ed apparecchi – V-0 valutazione
  3. Formula ingegneristica standard del settore: Formula della capacità di trasporto di corrente del PCB io = k·ΔT^0,44·A^0,725
