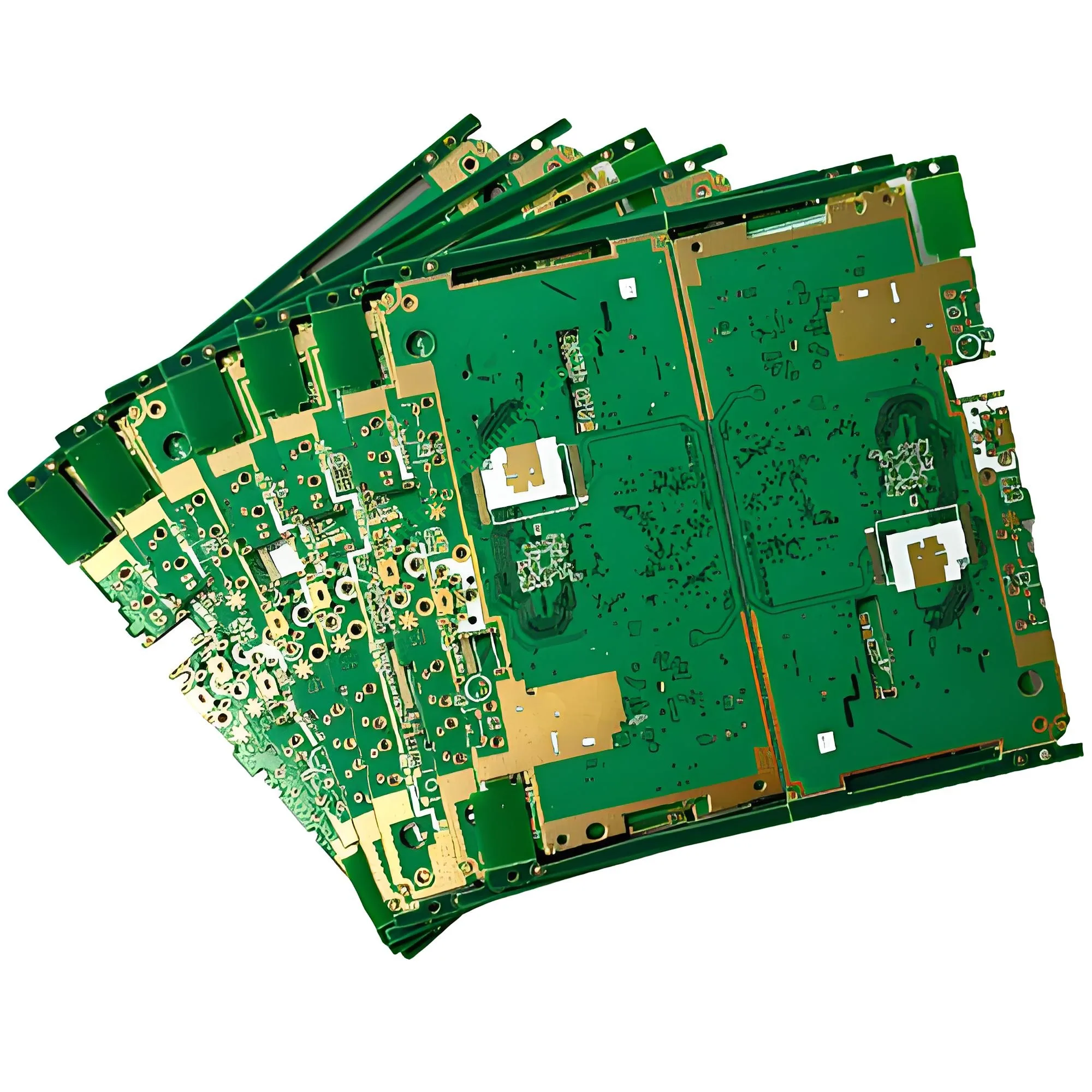

Circuito PCB per campanello wireless: Soluzione di scheda stampata HASL senza piombo a 2 strati ad alta affidabilità

IO. Panoramica del prodotto: Una scheda PCB progettata per sistemi di campanello wireless

Il circuito stampato del campanello senza fili è un componente elettronico essenziale nei sistemi di sicurezza e di casa intelligente. UGPCB offre questa scheda realizzata con il laminato rivestito in rame ad alte prestazioni Kingboard KB6165F. Il processo di produzione segue severi controlli di qualità.

Questo PCB per campanello wireless è a doppia faccia a 2 strati circuito stampato. Ha uno spessore e misura 1,0 mm 79.48 × 35,6 mm. Queste dimensioni si adattano perfettamente alle custodie compatte per campanello wireless. La scheda utilizza un HASL senza piombo (Livellamento della saldatura ad aria calda) finitura superficiale. Questa finitura soddisfa i requisiti ambientali RoHS offrendo allo stesso tempo un'eccellente saldabilità.

I campanelli senza fili rappresentano la prima linea di difesa nella sicurezza domestica. L'affidabilità dei loro circuiti stampati determina direttamente la durata del prodotto e l'esperienza dell'utente. UGPCB comprende questo requisito fondamentale. Selezioniamo attentamente i materiali e controlliamo ogni fase del processo per fornire campanelli wireless di alta qualità Schede PCB ai clienti in tutto il mondo.

Ii. Definizione del prodotto e posizionamento nel settore

UNCircuito stampato PCB per campanello senza fili è un circuito stampato utilizzato nei sistemi di campanello senza fili. Tipicamente è composto da due parti: una scheda trasmittente e una scheda ricevente. Il PCB del trasmettitore trasporta il chip dell'encoder (come HT12E), un modulo trasmettitore wireless a 433 MHz, e il circuito dell'interruttore a pulsante. Il PCB del ricevitore trasporta il chip del decodificatore (come HT12D), il modulo ricevitore wireless, l'amplificatore audio, e il circuito del driver dell'altoparlante.

Dal punto di vista della classificazione dei PCB, questo prodotto è uncircuito stampato rigido a doppia faccia (PCB rigido a doppia faccia) . Può essere ulteriormente classificato come segue:

Dimensione Classificazione	Categoria
Strati conduttivi	A doppia faccia (2L)
Rigidità del substrato	Tavola rigida
Finitura superficiale	HASL senza piombo
Punteggio di infiammabilità	UL 94 V-0
Classe di prestazione IPC	Classe 2 (Prodotti elettronici di servizio dedicati)

Questo prodotto è conforme a IPC-6012Specifiche di qualificazione e prestazione per circuiti stampati rigidi. Il suo materiale di substrato, KB6165F, soddisfa i requisiti della specifica IPC-4101/99.

Iii. Parametri tecnici chiave

3.1 Materiale del substrato: Kingboard KB6165F Laminato rivestito in rame

KB6165F è unlaminato rivestito di rame in tessuto di vetro Tg150 senza piombo prodotto da Kingboard Laminates Holdings Limited. Appartiene alla famiglia dei laminati in tessuto di vetro epossidico di grado FR-4. Gli indicatori chiave di prestazione sono i seguenti:

• Temperatura di transizione vetrosa (Tg) : 154° C. (Metodo di prova: IPC-TM-650 2.4.25)
• CTE dell'asse Z (Coefficiente di dilatazione termica) : 40 ppm/° C. (50–260°C), espansione totale 3.1% (Metodo di prova: IPC-TM-650 2.4.24)
• Tempo di delaminazione T-288 : >30 minuti (Metodo di prova: IPC-TM-650 2.4.24.1)
• Temperatura di decomposizione termica (Td, 5% perdita di peso) : 346° C. (Metodo di prova: IPC-TM-650 2.4.24.6)
• Punteggio di infiammabilità : UL 94 V-0
• Costante dielettrica (Non so) @1GHz : 4.6 (Metodo di prova: IPC-TM-650 2.5.5.2)
• Fattore di dissipazione (Df) @1GHz : 0.016 (Metodo di prova: IPC-TM-650 2.5.5.2)
• Forza della pelatura (1 foglio di rame da once) : 1.4 N/mm (Metodo di prova: IPC-TM-650 2.4.8)
• Forza di flessione : 550 N/mm² (longitudinale) / 485 N/mm² (trasversale) (Metodo di prova: IPC-TM-650 2.4.4)
• Assorbimento di umidità : 0.10% (Metodo di prova: IPC-TM-650 2.6.2.1)
• Stress termico : ≥240 secondi (Metodo di prova: IPC-TM-650 2.4.13.1)

Una Tg alta (>150° C.) significa che questo substrato può resistere alle alte temperature dei processi di saldatura senza piombo. Previene efficacemente la deformazione e la delaminazione del pannello durante l'assemblaggio. È un ottimo anti-CAF (Filamento anodico conduttivo) le prestazioni garantiscono affidabilità in ambienti umidi e in condizioni di accensione a lungo termine.

3.2 Spessore del cartone e numero di strati

Lo spessore del pannello è1.0mm con2 strati (2L) . Questo spessore fornisce una resistenza meccanica sufficiente supportando al tempo stesso i requisiti di design sottile e compatto dei campanelli wireless. Il design a doppio strato consente il corretto layout dei circuiti RF, circuiti di potenza, e circuiti di controllo sia sulla scheda del trasmettitore che su quella del ricevitore. Ciò ottimizza l'integrità del segnale e l'integrità dell'alimentazione.

3.3 Dimensioni

Le dimensioni sono79.48mm × 35,6 mm. Queste dimensioni compatte sono ottimizzate per lo spazio interno dei campanelli wireless. Può ospitare tutti i circuiti funzionali e si adatta facilmente a vari involucri di campanelli.

3.4 Apertura minima

L'apertura minima è0.332mm. Secondo i requisiti IPC-6012 per i fori passanti placcati, questa dimensione di apertura soddisfa le esigenze di affidabilità dell'inserimento dei cavi dei componenti e tramite metallizzazione nelle schede PCB del campanello senza fili.

3.5 Larghezza e spaziatura

La larghezza della traccia è0.42mm e la spaziatura della traccia è0.46mm. Secondo IPC-2221Standard generico sulla progettazione di schede stampate, la capacità di trasporto di corrente può essere calcolata utilizzando la seguente formula:

$\mathrm{IO}=k\cdot \mathrm{D}{T}^{0.44}\cdot {\mathrm{UN}}^{0.725}$

Dove:

• $\mathrm{IO}$ = Portata massima di corrente (ampere)
• $k$ = Fattore di correzione (0.048 per gli strati esterni, 0.024 per gli strati interni)
• $\mathrm{D}T$ = Aumento di temperatura consentito (° C.)
• $\mathrm{UN}$ = Area della sezione trasversale del conduttore (milioni quadrati)

Per tracce di strato esterno con 1 foglio di rame da once (1.37 mil di spessore) e una larghezza della traccia di 0,42 mm (circa 16.5 mil), l'area della sezione trasversale è:

$\mathrm{UN}=16.5\times 1.37\approx 22.6\text{ milioni quadrati}$

Con un aumento della temperatura di 10°C, la capacità di trasporto di corrente teorica è:

$\mathrm{IO}=0.048\times {10}^{0.44}\times {22.6}^{0.725}\approx 0.048\times 2.75\times 9.4\approx 1.24\text{ UN}$

Questa capacità di corrente soddisfa pienamente i requisiti dei circuiti RF a bassa potenza e dei circuiti di controllo digitale nelle schede PCB del campanello wireless.

3.6 Spessore di lamina di rame

Lo spessore della lamina di rame è1/1OZ (1 oz su entrambi gli strati esterni, circa 35μm). Questo spessore fornisce un eccellente equilibrio tra la capacità di trasporto di corrente, conducibilità termica, e costo. È la configurazione standard per i PCB dell'elettronica di consumo.

3.7 Finitura superficiale: HASL senza piombo

La finitura superficiale èHASL senza piombo (Livellamento della saldatura ad aria calda) . In questo processo, il PCB è immerso in una lega di saldatura fusa senza piombo (tipicamente Sn99.3Cu0.6). I coltelli ad aria calda ad alta pressione soffiano quindi sulla superficie per rimuovere la saldatura in eccesso.

I principali vantaggi della finitura superficiale HASL senza piombo includono:

• Ottima saldabilità : Adatto per cicli di saldatura multipli
• Lunga durata : La lega di saldatura offre una buona stabilità allo stoccaggio
• Efficacia in termini di costi : Più economico dell'ENIG e di altre finiture
• Conformità RoHS : Non contiene piombo o altre sostanze soggette a restrizioni

Questa finitura superficiale soddisfa i requisiti di rivestimento specificati in IPC-6012.

3.8 Maschera di saldatura e leggenda

La maschera di saldatura lo èinchiostro verde e la leggenda èinchiostro bianco. La maschera di saldatura verde è la scelta più popolare nel settore PCB. Offre eccellenti proprietà isolanti, resistenza al calore, e chiarezza visiva. La legenda bianca garantisce che i designatori dei componenti, segni di polarità, e altre informazioni rimangono chiaramente leggibili.

IV. Linee guida di progettazione e principi operativi

4.1 Linee guida per la progettazione

Campanello senza fili Progettazione di circuiti stampati richiede attenzione a diverse aree critiche:

(1) Progettazione di circuiti RF
I campanelli wireless in genere funzionano nella banda ISM a 433 MHz. Le tracce RF devono essere progettate come linee a microstriscia con impedenza caratteristica di 50Ω o guide d'onda complanari. La larghezza della traccia deve essere calcolata con precisione in base a Materiale PCB parametri (Dk = 4.6). L'antenna deve essere posizionata vicino al bordo del PCB. Evitare di posizionarlo al centro del tabellone o di circondarlo con ampi piani di terra.

(2) Integrità del potere
I circuiti di gestione dell'alimentazione sia sulle schede del trasmettitore che su quelle del ricevitore richiedono un layout adeguato. Posizionare i condensatori di disaccoppiamento vicino ai pin del circuito integrato seguendo le indicazioni “vicino e multiplo” principio.

(3) Mitigazione delle interferenze
Posizionare il circuito ricevitore in un angolo del PCB, lontano da alimentatori switching e altre fonti di rumore. Il circuito dell'oscillatore a cristallo necessita di un proprio piano di massa e deve essere posizionato il più vicino possibile all'MCU.

(4) Gestione termica
Lo spessore del pannello di 1,0 mm combinato con 1 Il foglio di rame da 1 oz fornisce una buona conduttività termica. Ciò dissipa efficacemente il calore dagli amplificatori di potenza RF e da altri componenti che generano calore.

4.2 Principi di funzionamento

Un sistema di campanello senza fili è costituito da un trasmettitore e un ricevitore:

Funzionamento del trasmettitore : Quando un utente preme il pulsante del campanello, il chip dell'encoder (come HT12E) sulla PCB del trasmettitore codifica il segnale del pulsante. Il modulo trasmettitore RF da 433 MHz invia quindi questo segnale codificato in modalità wireless. Il trasmettitore assorbe tipicamente circa 5,6 mA durante il funzionamento.

Funzionamento del ricevitore : Il modulo ricevitore RF da 433 MHz sul PCB del ricevitore monitora continuamente i segnali wireless. Quando riceve un segnale codificato corrispondente, il chip del decodificatore (come HT12D) lo decodifica. Ciò attiva il circuito dell'amplificatore audio per pilotare l'altoparlante e produrre il suono del campanello.

V. Caratteristiche del prodotto e vantaggi prestazionali

5.1 Caratteristiche del prodotto

Caratteristica	Descrizione
Substrato ad alta affidabilità	Kingboard KB6165F Tg150 in laminato, UL 94 V-0 ritardante di fiamma
Processo senza piombo rispettoso dell'ambiente	Finitura superficiale HASL senza piombo, Conforme alla direttiva RoHS
Capacità di produzione di precisione	Apertura minima 0,332 mm, supporta il routing ad alta densità
Eccellente resistenza al calore	T-288 >30min, resiste alle temperature di saldatura a riflusso senza piombo
Prestazioni elettriche superiori	Dk=4,6, Df=0,016 @ 1GHz, adatto per applicazioni RF
Elevata precisione dimensionale	Dimensioni precise 79,48×35,6 mm, si adatta agli alloggiamenti dei campanelli standard

5.2 Vantaggi prestazionali

(1) Conformità agli standard internazionali
Il prodotto è progettato e realizzato in conformità con IPC-6012Specifiche di qualificazione e prestazione per circuiti stampati rigidi e IPC-A-600Accettabilità dei circuiti stampati. Il substrato soddisfa i requisiti della specifica IPC-4101/99.

(2) Certificazione di sicurezza UL
Il substrato KB6165F ha ottenuto la certificazione UL (File UL n. E123995). Il suo grado di resistenza alla fiamma è conforme a UL 94 V-0. È inoltre conforme alla norma UL 796Standard per schede a cablaggio stampato per pannelli rigidi utilizzati come componenti di dispositivi o apparecchi.

(3) Robustezza ambientale
Il CTE basso dell'asse Z (40 ppm/° C.) e le eccellenti prestazioni anti-CAF garantiscono affidabilità a lungo termine in condizioni di cicli di temperatura e umidità.

VI. Flusso del processo di produzione

UGPCB segue un processo di produzione standardizzato per le schede PCB del campanello wireless:

① Ispezione del materiale in entrata → Ispezionare il substrato e il foglio di rame secondo IPC-A-600

② Formazione del circuito dello strato interno → Film secco laminato, esporre, sviluppare, e incidere per formare schemi circuitali dello strato interno

③ Laminazione → Nuclei dello strato interno laminato con preimpregnato (PP) ad alta temperatura e pressione

④ Perforazione → CNC perforazione, apertura minima 0,332 mm

⑤ Deposizione chimica di rame / Placcatura del pannello → Deposizione chimica di rame + galvanica a scheda intera per collegamento elettrico intercalare

⑥ Formazione del circuito dello strato esterno → Pellicola laminata, esporre, sviluppare, piastra modello, e incidere per formare circuiti di strato esterno

⑦ Applicazione della maschera di saldatura → Applicare inchiostro verde per maschera di saldatura per proteggere i circuiti ed evitare cortocircuiti di saldatura

⑧ Finitura superficiale → HASL senza piombo (Livellamento della saldatura ad aria calda)

⑨ Stampa della legenda → Stampa la legenda bianca per identificare i designatori dei componenti

⑩ Itinerario → Fresatura o punzonatura CNC fino alle dimensioni finali di 79,48×35,6 mm

⑪ Test elettrici → Sonda volante o test degli apparecchi per 100% rilevamento apertura/corto

⑫ Ispezione finale → Ispezione visiva e dimensionale secondo IPC-A-600

⑬ Imballaggio e spedizione → Confezionamento sottovuoto con protezione dall'umidità

VII. Scenari applicativi e mercati di utilizzo finale

Le schede PCB per campanello wireless sono ampiamente utilizzate nelle seguenti applicazioni:

Scenario applicativo	Descrizione
Campanelli wireless residenziali	Sistemi di campanello per ingresso domestico con trasmettitore all'esterno e ricevitore all'interno
Citofoni per edifici intelligenti	Unità di chiamata wireless per sistemi di accesso condominiale
Sistemi di chiamata del servizio alberghiero	Moduli trasmettitori wireless per pulsanti di chiamata per servizi di camere d'albergo
Sistemi di chiamata di emergenza per l'assistenza agli anziani	PCB trasmettitori wireless per pulsanti di emergenza per anziani
Dispositivi IoT per la casa intelligente	Campanelli intelligenti con moduli Wi-Fi integrati
Sistemi di sicurezza e sorveglianza	Unità di attivazione e allarme wireless per apparecchiature di sicurezza

Le schede PCB per campanelli wireless sono componenti fondamentali dell'elettronica di consumo e dei dispositivi domestici intelligenti. La domanda del mercato continua a crescere. Mentre l’adozione della casa intelligente accelera, la necessità di alta qualità, Le schede PCB per campanelli wireless ad alta affidabilità stanno aumentando rapidamente.

VIII. Perché scegliere le schede PCB per campanello wireless UGPCB?

✅ Materiale di substrato premium : Kingboard KB6165F Tg150 laminato con UL 94 V-0 il ritardo di fiamma garantisce la sicurezza e l'affidabilità del prodotto

✅ Conformità agli standard internazionali : Progettazione e produzione sono conformi a IPC-6012, IPC-A-600, IPC-2221, e altre specifiche internazionali

✅ Processo ecologico senza piombo : La finitura superficiale HASL senza piombo soddisfa i requisiti ambientali RoHS

✅ Capacità di produzione di precisione : Apertura minima 0,332 mm, larghezza/spaziatura della traccia 0,42/0,46 mm per esigenze di instradamento ad alta precisione

✅ Supporto professionale per la progettazione RF : 50Controllo dell'impedenza Ω e altro supporto di progettazione professionale per applicazioni di campanello wireless a 433 MHz

✅ Consegna veloce : Prototipi in 4–5 giorni con opzioni rapide disponibili

IX. Guida per richieste e ordini

UGPCB si impegna a fornire schede PCB per campanelli wireless di alta qualità e PCB servizi chiavi in ​​mano a clienti in tutto il mondo. Che tu sia un ingegnere hardware che sviluppa un nuovo prodotto per campanello wireless o un responsabile degli acquisti alla ricerca di un fornitore affidabile di PCB, UGPCB è il tuo partner di fiducia.

Richiedi un preventivo oggi per ricevere prezzi esclusivi e supporto tecnico dedicato.

📧E-mail : info@ugpcb.com
🌐Sito web : www.ugpcb.com

Fornisci i file di progettazione PCB (File Gerber), Distinta materiali (Distinta base), ed eventuali requisiti di processo speciali. Il team di professionisti UGPCB risponderà entro 24 ore con una soluzione PCB/PCBA ottimizzata.

Dichiarazione dell'origine dei dati

I dati tecnici citati in questo documento provengono dalle seguenti organizzazioni e standard autorevoli:

1. Kingboard Laminati Holdings Limited : Scheda tecnica del laminato rivestito in rame KB-6165F
2. IPC — Associazione che collega le industrie elettroniche : IPC-6012 Specifiche di qualificazione e prestazione per circuiti stampati rigidi
3. IPC — Associazione che collega le industrie elettroniche : IPC-A-600 Accettabilità dei circuiti stampati
4. IPC — Associazione che collega le industrie elettroniche : IPC-2221 Standard generico sulla progettazione di schede stampate
5. IPC — Associazione che collega le industrie elettroniche : IPC-TM-650 Manuale dei metodi di prova (2.4.4, 2.4.8, 2.4.13.1, 2.4.24, 2.4.24.1, 2.4.24.6, 2.4.25, 2.5.5.2, 2.6.2.1)
6. UL — Underwriters Laboratories : UL 796 Standard per schede a cablaggio stampato
7. UL — Underwriters Laboratories : UL 94 Norma per prove di infiammabilità di materie plastiche per parti di dispositivi ed apparecchi
