6L 1+n+1 protótipo de PCB HDI para produto eletrônico portátil

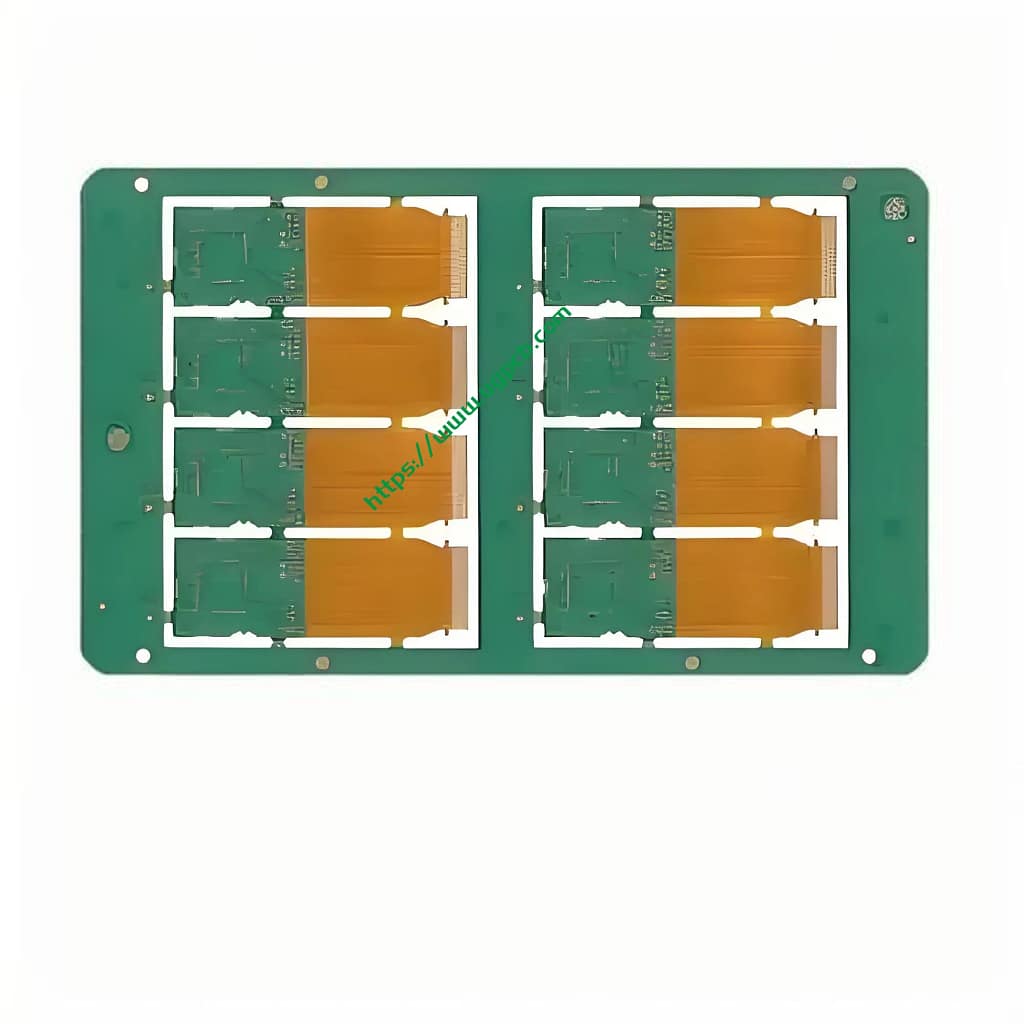

6L 1+n+1 Visão geral do produto HDI

O produto 6L 1+n+1 HDI é uma interconexão de alta densidade (IDH) placa de circuito impresso (PCB) Projetado para aplicações eletrônicas avançadas. Este PCB apresenta seis camadas, incluindo uma camada central cercada por camadas alternadas de materiais condutores e não condutores, com camadas condutivas adicionais nos lados mais externos. O uso do material FR-4 garante durabilidade e excelente desempenho elétrico.

Principais recursos e requisitos de design

• Material: FR-4, conhecido por suas propriedades resistentes à chama e alta resistência mecânica.
• Camadas: Seis camadas dispostas em uma configuração 1+n+1, fornecendo flexibilidade no design e funcionalidade.
• Cor: Disponível em verde ou branco para atender a diferentes preferências estéticas ou necessidades de identificação.
• Espessura Acabada: Uma espessura padrão de 0,8 mm, Garantir a compatibilidade com várias carcaças de dispositivos.
• Espessura do Cobre: As camadas internas apresentam 1 onças de cobre, enquanto as camadas externas são mais espessas a 0,5 onças para condutividade e durabilidade aprimoradas.
• Tratamento de superfície: Ouro de imersão combinado com osp (Conservador de solda orgânica) Acabamento de PCB para melhorar a solda e a resistência à corrosão.
• Rastreamento mínimo / Espaço: Capaz de lidar com larguras e espaços de rastreamento tão finos quanto 3mil/3mil, Ideal para designs compactos.
• Min Hole: Suporta orifícios mecânicos até 0,2 mm e orifícios perfurados a laser tão pequenos quanto 0,1 mm, permitindo a colocação complexa de componentes.

Princípio de trabalho e aplicativos

O princípio de trabalho por trás da PCB HDI 6L 1+N+1 gira em torno da maximização da conectividade dentro de um espaço limitado por meio de camadas estratégicas e técnicas avançadas de fabricação. Incorporando várias camadas de vias condutoras separadas por materiais dielétricos, Este PCB pode lidar. Seu layout de alta densidade é particularmente vantajoso para dispositivos eletrônicos portáteis, onde a miniaturização e a funcionalidade são fundamentais.

Casos de classificação e uso

Como uma interconexão de alta densidade PCB, O 6L 1+N+1 HDI se enquadra na categoria de PCBs avançados adaptados para aplicações eletrônicas exigentes. É amplamente usado em:

• Dispositivos eletrônicos portáteis, como smartphones, comprimidos, e wearables, onde a otimização de espaço é crucial.
• Componentes de computação de alto desempenho que exigem dissipação de calor eficiente e integridade de sinal.
• Equipamentos aeroespaciais e militares exigindo confiabilidade em condições extremas.

Processo de produção e controle de qualidade

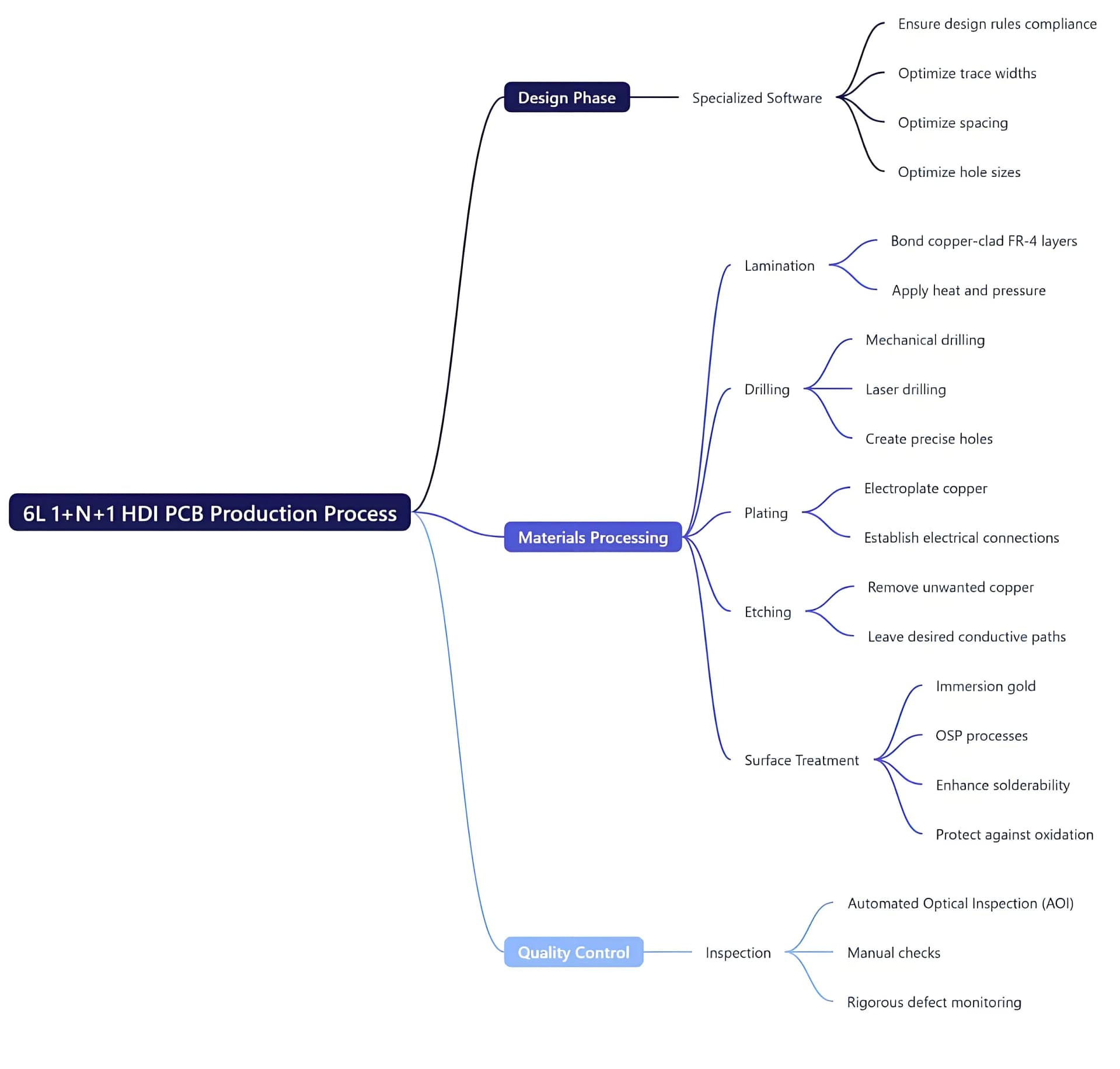

O processo de produção começa com um design cuidadoso usando software especializado para garantir que todas as regras de design sejam atendidas. Isso inclui otimizar as larguras de rastreamento, espaçamento, e tamanhos de orifício para fabricação. Próximo, As matérias -primas passam por vários estágios de processamento:

1. Laminação: Camadas de FR-4 revestidas de cobre estão unidas sob calor e pressão.
2. Perfuração: A perfuração mecânica e a laser cria orifícios precisos para leads de componentes e interconexões.
3. Revestimento: O cobre é eletroplinado nas paredes dos orifícios perfurados para estabelecer conexões elétricas entre camadas.
4. Gravura: O cobre indesejado é removido, deixando apenas os caminhos condutores desejados.
5. Tratamento de superfície: Processos de ouro e OSP de imersão aumentam a solda e protegem contra a oxidação.
6. Inspeção: Cada PCB sofre uma inspeção rigorosa para defeitos usando inspeção óptica automatizada (AOI) sistemas e verificações manuais.

Conclusão

O 6L 1+N+1 HDI PCB se destaca como uma solução versátil para os desafios modernos de design eletrônico, oferecendo densidade excepcional, confiabilidade, e desempenho. Sua construção sofisticada e processo de fabricação meticuloso o tornam a escolha ideal para aplicações que exigem tamanho compacto sem comprometer a funcionalidade ou a qualidade. Seja para a eletrônica de consumo, Gadgets de alta tecnologia, ou sistemas industriais críticos, Este PCB oferece conectividade incomparável em um fator de forma compacto.
