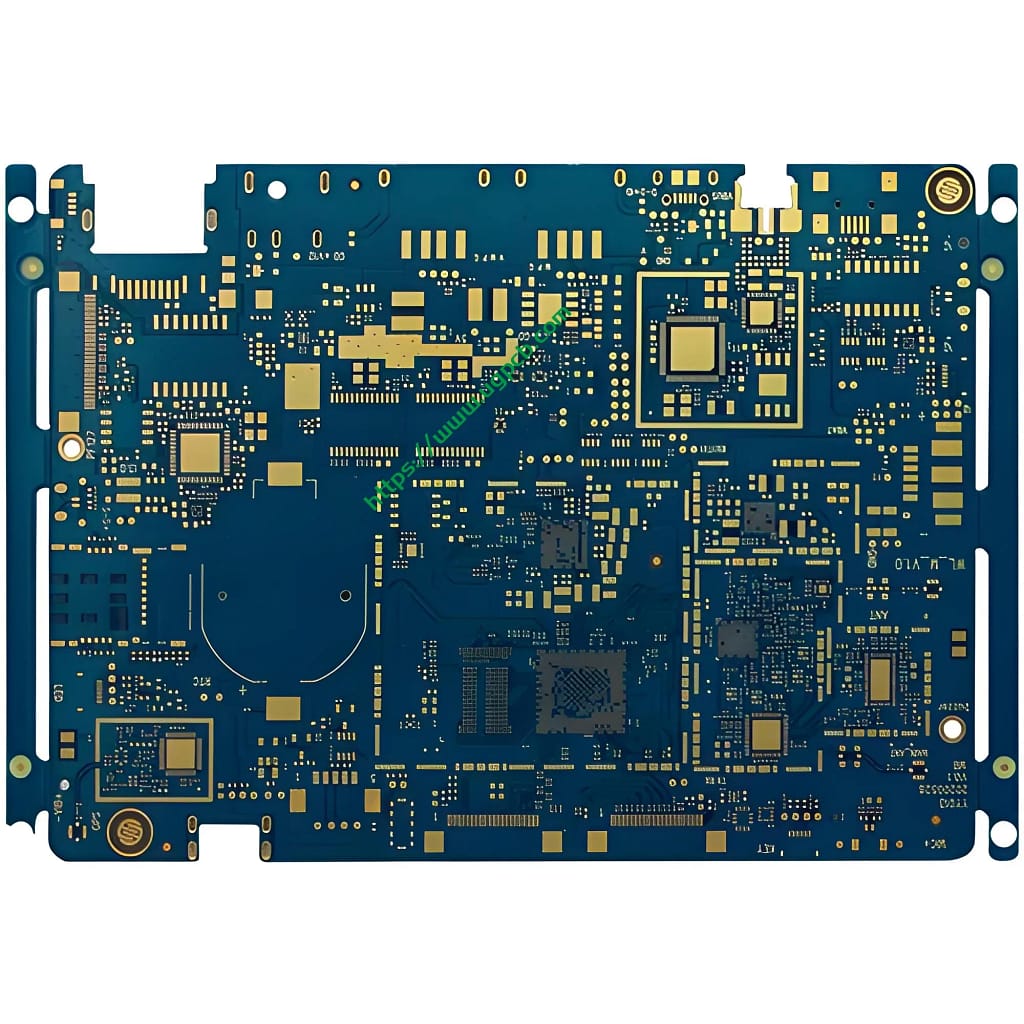

Multilayer Printed Circuit Board(PCB) Fabrication

Definição de PCB multicamadas

Um PCB multicamadas é uma placa de circuito com mais de duas camadas. Ao contrário dos PCBs de dupla face, que possuem apenas duas camadas de material condutor, todos os PCBs multicamadas devem ter pelo menos três camadas de material condutor enterradas no centro do material.

Estrutura do PCB multicamadas

Combinação de diferentes camadas

Como o nome sugere, um PCB multicamadas é uma combinação de diferentes camadas. Uma PCB de um lado e uma PCB de dupla face se combinam para formar uma PCB com este design complexo. PCBs multicamadas aumentam o número de camadas e, portanto, aumentam a área disponível para roteamento. Essas placas são feitas combinando PCBs de duas camadas e separando-as com materiais isolantes, como dielétricos.

Conductive Layers and Insulating Materials

As camadas condutoras entre os materiais isolantes têm no mínimo três, e podemos incorporar até cem camadas conforme necessário. Tratamos PCBs multicamadas como PCBs rígidos porque é difícil fabricar PCBs multicamadas flexíveis. A maioria de nossos PCBs multicamadas comuns consiste em 4 para 8 camadas. Os smartphones podem conter até 12 camadas conforme elas se adaptam à complexidade da aplicação. Manufacturers prefer even-numbered layers to odd-numbered layers because laminating odd-numbered layers can make circuits overly complex and problematic, and high cost is also a factor.

Vantagens do PCB multicamadas

PCBs multicamadas têm algumas vantagens sobre PCBs de camada única ou dupla. Eles têm densidades mais altas, permitindo maior funcionalidade, capacidade e velocidade. A blindagem eletromagnética é mais fácil se os planos de alimentação e de aterramento estiverem posicionados corretamente. Nenhuma fiação extensa é necessária, então é leve. Eles reduzem o tamanho e ajudam a economizar espaço. Eles são mais flexíveis do que outros tipos de PCBs.
