Laboratório de Química UGPCB: O principal mecanismo de tecnologia na fabricação de PCB
Introdução
Na indústria de fabricação de eletrônicos, Placas de circuito impresso (PCB) servem como transportadores fundamentais de produtos eletrônicos, cuja qualidade afeta diretamente o desempenho e a confiabilidade dos produtos finais. Como fornecedor líder de PCB, PCBA, e PECVD serviços, A UGPCB opera um laboratório de química que realiza funções essenciais, como análise de materiais, otimização de processos, e controle de qualidade. Este artigo fornece uma análise aprofundada do sistema operacional do laboratório e destaca seu papel crítico na fabricação de PCBs.
Layout de laboratório e sistema de equipamentos
Zona Experimental Central
O UGPCB laboratório adota um design modular com as seguintes áreas principais:

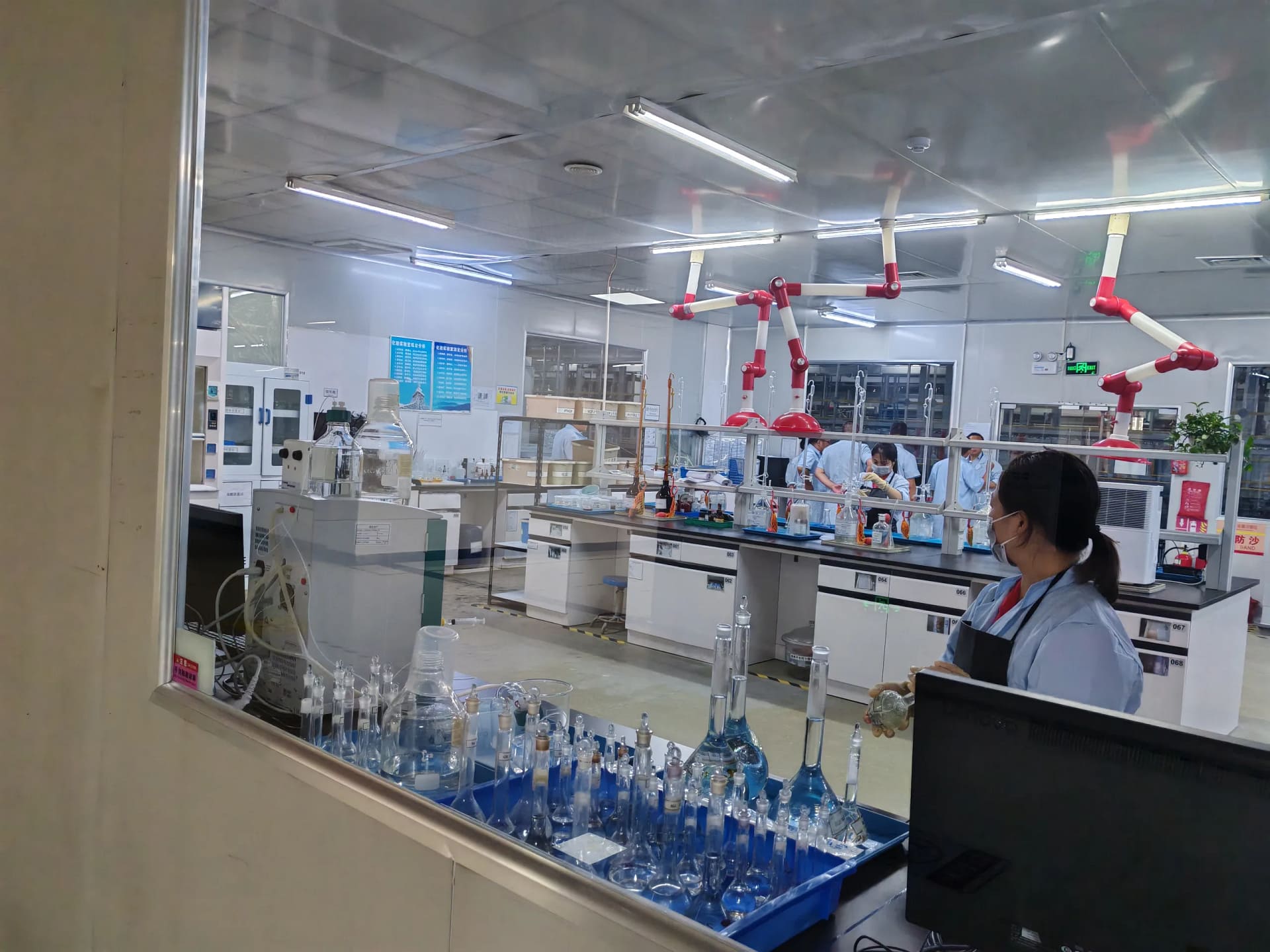

Zona Experimental Central
-
Equipado com bancadas resistentes à corrosão revestidas com resina EPÓXI para resistir a ácidos e álcalis fortes. Artigos de vidro, como copos e cilindros de medição, estão bem organizados, e os frascos de reagentes são armazenados em bandejas azuis por categoria, implementando a gestão 5S.
Sistema de Ventilação
-
Os dutos de exaustão vermelhos conectados a múltiplas capelas garantem uma velocidade de fluxo de ar de 0.5 EM, mantendo o vapor de solvente orgânico (por exemplo, acetona, álcool isopropílico) concentrações abaixo dos limites de exposição ocupacional.
Zona de inspeção de precisão
-
Configurado com um espectrofotômetro (para detecção de concentração de íons de cobre), espectrômetro de absorção atômica (para análise de resíduos de metais pesados), e medidor de espessura de revestimento XRF (precisão ±0,1 μm). O espaçamento dos equipamentos está em conformidade com a ISO 14644-1 padrões de sala limpa.
Análise de processo de PCB central

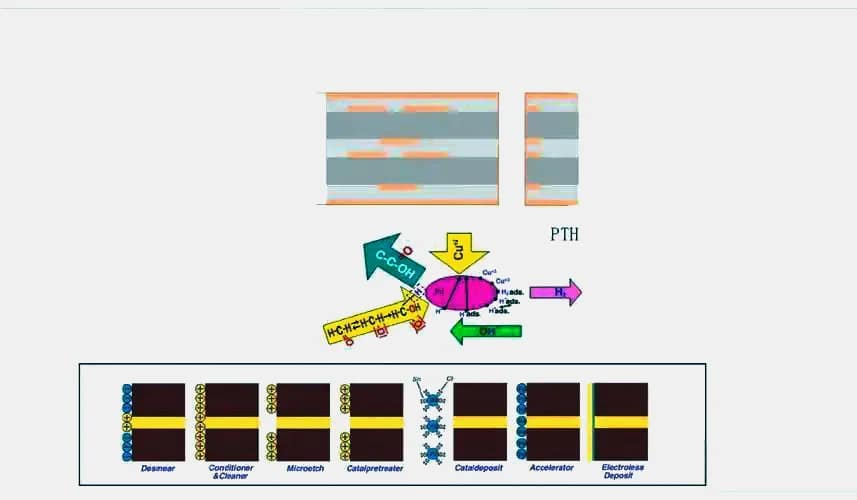

Processo de revestimento de cobre sem eletrodo PCB
Este processo segue um mecanismo de reação de três estágios:
Pré-tratamento (Sistema Alcalino de Permanganato de Potássio)
MnO₄⁻ + H₂O → MnO₂ + 2AH⁻ + O₂↑
A limpeza ultrassônica remove resíduos de resina de PCB paredes do buraco, com rugosidade controlada para Ra 0,15–0,3 μm.
Ativação (Sistema de Paládio Coloidal)
Pd²⁺ + Sn²⁺ → Partículas coloidais Pd-Sn
A assistência ultrassônica garante adsorção uniforme do catalisador na microvia (≥0,15mm) paredes internas.
Deposição de Cobre (Sistema de redução de formaldeído)
Cu²⁺ + HCHO + OH⁻ → Cu↓ + HCOO⁻ + H₂O
Parâmetros principais: pH 9,0–9,5, temperatura 30±0,5°C, taxa de deposição 2 μm/15 min, espessura de cobre ≥1,5 μm (de acordo com o padrão IPC-6012).

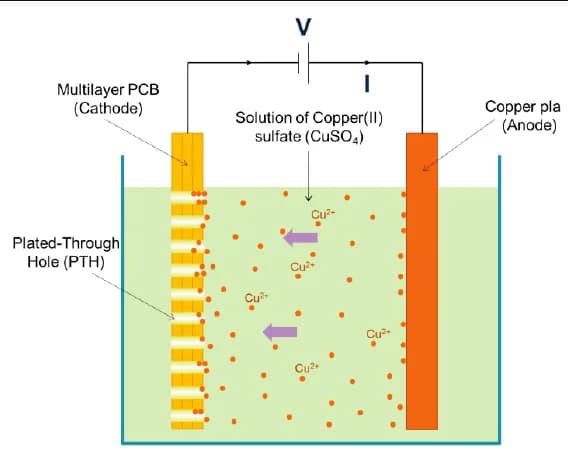

Otimização do processo de galvanoplastia de PCB
Usando uma célula de casco para simular condições de produção, a seguinte reação garante uniformidade de revestimento:
Ânodo: Cu → Cu²⁺ + 2e⁻
Cátodo: Cu²⁺ + 2e⁻ → Cu↓
Parâmetros principais: densidade atual 1.5 A/dm², temperatura do banho 25±1°C, concentração de aditivo mantida em PCA 5–8 ml/L, garantindo desvio de espessura de cobre nas paredes do furo ≤5%.
Sistema de Controle de Segurança e Qualidade
Protocolos de segurança de laboratório
-
Medidas de proteção: Os operadores usam luvas de nitrilo, óculos de proteção, e aventais antiestáticos; protetores faciais são adicionados ao manusear ácidos fortes.
-
Tratamento de resíduos líquidos: Os resíduos contendo cobre são reciclados através de resina de troca iônica com >60% taxa de recuperação; resíduos orgânicos são tratados com adsorção de carvão ativado antes de entrar em um Sistema de incineração RTO.
-
Gestão de Emergências: Equipado com lava-olhos e chuveiros de emergência; o tempo de resposta do corpo de bombeiros mais próximo é ≤3 minutos.
Sistema de monitoramento em tempo real
-
Análise on-line: Medidores de condutividade monitoram impurezas em banhos de galvanização; o reabastecimento automático de água pura é acionado quando a concentração de Cl⁻ excede 50 ppm.
-
Gestão de Rastreabilidade: Cada registro de lote inclui o número do lote do reagente, data de calibração do equipamento, e assinatura do operador, em conformidade com a ISO 17025 requisitos de acreditação de laboratório.
Aplicações Industriais e Inovação Tecnológica
Comparação de processos de tratamento de superfície de PCB
| Tipo de processo | Cenário de aplicação | Parâmetros principais |
|---|---|---|
| CONCORDAR | Interconexão de alta densidade (BGA/CSP) | Espessura do níquel 3–5 μm, espessura do ouro 0,05–0,1 μm |
| OSP | Eletrônicos de consumo (Celular/Tablet) | Espessura do filme 0,2–0,5 μm, prazo de validade ≤6 meses |
| Lata de imersão | Eletrônica Automotiva (Resistência a altas temperaturas) | Espessura do estanho 1,0±0,2 μm, taxa de bigode <2% |
Estudo de caso inovador
Para um projeto de placa de comunicação 5G, UGPCB implementou um sistema dinâmico de compensação de parâmetros, alcançando:
-
30% melhoria na uniformidade da espessura do cobre microvia (CPK >1.33)
-
Vida útil prolongada da solução de cobre não eletrolítico para 120 m²/L (Média da indústria: 80 m²/L)
-
100% taxa de aprovação em testes de choque térmico (288°C × 10s × 3 ciclos)
Conclusão
O Laboratório de Química UGPCB garante garantia de qualidade de ponta a ponta – desde a análise do material até a verificação do produto final – por meio de controle preciso do processo, gestão de segurança rigorosa, e inovação tecnológica contínua. Seus principais parâmetros técnicos atendem aos padrões internacionais, como IPC-4552A e JPCA-ET01, fornecendo suporte confiável para aplicações de ponta, incluindo estações base 5G, eletrônica automotiva, e dispositivos médicos, demonstrando as capacidades avançadas da fabricação chinesa de PCB.
