Os valores DK de Rogers RO4360G2 e RO4730G3
Os valores DK de Rogers RO4360G2 e RO4730G3 são bastante diferentes. RO4360G2 tem um valor DK de 6.15, enquanto RO4730G3 tem um valor DK de 3.0. Isso torna o RO4360G2 adequado para projetos de pequeno volume, onde seu alto DK pode ser utilizado para economizar espaço no tabuleiro.

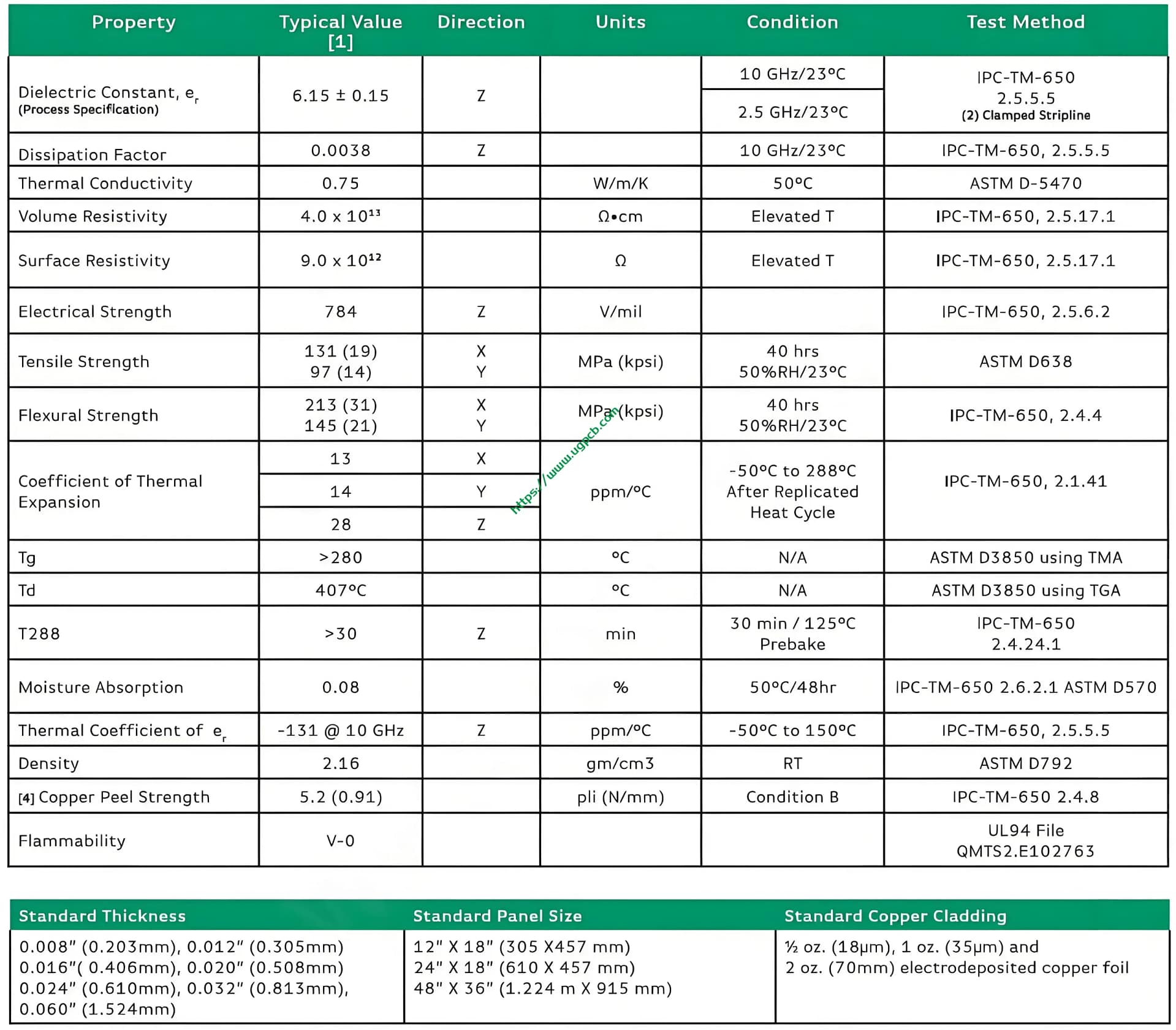

Especificação de material Rogers RO4360G2
Rogers RO4360G2 é caracterizado pelos seguintes recursos:
- Dk de 6.15 +/- 0.15
- Baixo fator de dissipação de 0.0038 no 10 GHz
- Alta condutividade térmica de 0.75 C/(m-K)
- Baixo coeficiente de expansão térmica no eixo Z em 28 ppm/°C
- Alta Tg maior que 280 °C TMA
Aplicações em PCBs de radiofrequência de micro-ondas
Para aqueles que precisam de PCBs de radiofrequência de micro-ondas, clique aqui para mais informações sobre Circuito de Microondas.
Recursos e benefícios do Rogers RO4360G2
Rogers RO4360G2 se destaca por suas propriedades únicas que o tornam a escolha ideal para diversas aplicações:
- Um DK de 6.15 (Projeto DK 6.4), que permite aos projetistas reduzir as dimensões do circuito em aplicações onde o tamanho e o custo são críticos.
- É baixa perda, reforçado com vidro, material termofixo preenchido com cerâmica de hidrocarboneto que fornece o equilíbrio ideal entre desempenho e facilidade de processamento.
- Rogers RO4360G2 estende Rogers’ portfólio de materiais de alto desempenho, oferecendo um produto com capacidade de processo sem chumbo e que oferece melhor rigidez para melhor processabilidade em construções de PCB RF multicamadas, enquanto reduz os custos de material e fabricação.
- Processo semelhante ao FR-4 e compatível com montagem automatizada, facilitando o trabalho.
- Eles têm um baixo CTE no eixo Z para flexibilidade de projeto e compartilham a mesma alta Tg que toda a linha de produtos RO4000.
- Os laminados RO4360G2 podem ser combinados com o pré-impregnado RO4400 e o laminado RO4000 de baixo Dk em designs de PCB multicamadas.
Melhor escolha de valor para engenheiros
Com um DK de 6.15, RO4360G2 e RO4730G3 oferecem a melhor opção de valor para engenheiros que trabalham em projetos que incluem amplificadores de potência, antenas de remendo, radar terrestre, e outras aplicações gerais de RF.
