طلاء البلازما نانو (بيكفد) تكنولوجيا: حل ثوري لحماية ثنائي الفينيل متعدد الكلور وثنائي الفينيل متعدد الكلور

مع تطور الأجهزة الإلكترونية بشكل متزايد, تعمل الآن تقنية الحماية المتطورة المستمدة من تطبيقات الفضاء الجوي على حماية موثوقية كل منها لوحة الدائرة.

هذا الابتكار هو طلاء البلازما النانوي, المعروف أيضا باسم ترسيب البخار الكيميائي المعزز بالبلازما (بيكفد). طلاء النانو وظيفي, مرن, والأغشية الرقيقة النانوية التي تتميز بخصائصها الكارهة للماء والزيوت. الاستفادة بيكفد تكنولوجيا, يتم تنشيط الغازات التفاعلية بواسطة البلازما داخل حجرة مفرغة ذات درجة حرارة منخفضة, بدء تفاعلات كيميائية على سطح الركيزة لتكوين طبقة واقية تشبه الشبكة بسماكة النانو.

هذه التكنولوجيا لا توفر فقط رطوبة استثنائية, ماء, ومقاومة التآكل للعاري مركبات ثنائي الفينيل متعدد الكلور وتجميعها لوحات الدوائر PCBA ولكنه يتغلب أيضًا على العديد من القيود المرتبطة بطرق الحماية التقليدية.

تحليل المبدأ الفني

طلاء البلازما نانو (بيكفد) تمثل التكنولوجيا نهجا متقدما لحماية لوحات الدوائر. ويستخدم البلازما لتنشيط الغازات التفاعلية في درجات حرارة منخفضة, بيئة الضغط المنخفض, تشكيل طبقة واقية نانوية مترابطة للغاية.

يكمن جوهر تقنية PECVD في تحلل الغازات التفاعلية إلى جذور نشطة عبر البلازما. تخضع هذه الجذور لتفاعلات كيميائية على سطح الركيزة, مما أدى إلى رقيقة جدا, طلاء بوليمر موحد.

درجة حرارة العملية منخفضة عادة, تجنب الضرر الحراري المحتمل للمكونات الإلكترونية وجعلها مناسبة بشكل خاص للتجميع الكامل ثنائي الفينيل متعدد الكلور لوحات الدوائر.

مقارنة بتقنيات الحماية التقليدية, يتيح PECVD التحكم الدقيق في سماكة الطلاء على المستوى النانوي، على سبيل المثال, تتراوح من 15 نانومتر إلى 3000 نانومتر، مما يحقق حماية مجهرية حقيقية.

تطبيقات حماية ثنائي الفينيل متعدد الكلور

في حماية ثنائي الفينيل متعدد الكلور العارية, يُظهر طلاء البلازما النانوي قيمة فريدة. بسبب نحافته الشديدة, الطلاء له تأثير ضئيل على مطابقة المعاوقة وسلامة الإشارة, ضمان عدم التداخل مع أداء الدوائر عالية التردد.

ل ربط عالية الكثافة (مؤشر التنمية البشرية) لوحات, يمكن لتقنية PECVD أن تغطي عرض الخطوط الدقيقة للغاية والمسافات بينها, معالجة التحديات التي تفشل المواد الواقية التقليدية في حمايتها بشكل موثوق.

بسماكة طلاء 15-40 نانومتر, يمكن تحقيق تصنيف مقاومة رذاذ الماء IPX1–2. زيادة السُمك إلى 300-2500 نانومتر تتيح تصنيفات الحماية من الغمر IPX4-8.

وهذا يعني أنه حتى الأجهزة الإلكترونية المغمورة بالمياه لفترات طويلة يمكن أن تكون دوائرها الأساسية محمية بشكل موثوق.

حلول الحماية PCBA

للوحات دوائر PCBA المجمعة, تتفوق تقنية طلاء البلازما النانوية في التغطية الشاملة. كعملية ترسيب المرحلة الغازية, يغطي الطلاء بشكل موحد كل ركن من أركان PCBA, بما في ذلك المناطق تحت المكونات, خيوط دقيقة, والفجوات الدقيقة.

تعد تقنية الحماية النانوية للبلازما من UGPCB رائدة في هذا المجال, تقديم الطلاء المطابق الأنحف والقابل لإعادة العمل في الصناعة. وهذا يسمح للمصنعين بتقليل معدلات الخردة وتحسين عائدات الإنتاج.

على عكس الطلاءات المطابقة التقليدية, لا يشكل طلاء البلازما النانوي طبقات سميكة بشكل مفرط, مما يلغي الحاجة إلى إخفاء الموصل على نطاق واسع. وهذا يبسط عملية الإنتاج بشكل كبير ويقلل من تكاليف التصنيع.

تشير الأبحاث إلى أن وحدات PCBA ذات طلاء البلازما النانوي يمكن أن تقلل من معدلات إصلاح الفشل الميداني بنسبة 40-60%, تعزيز موثوقية المنتج بشكل كبير وخفض تكاليف ما بعد البيع.

المقارنة مع تقنيات الحماية التقليدية

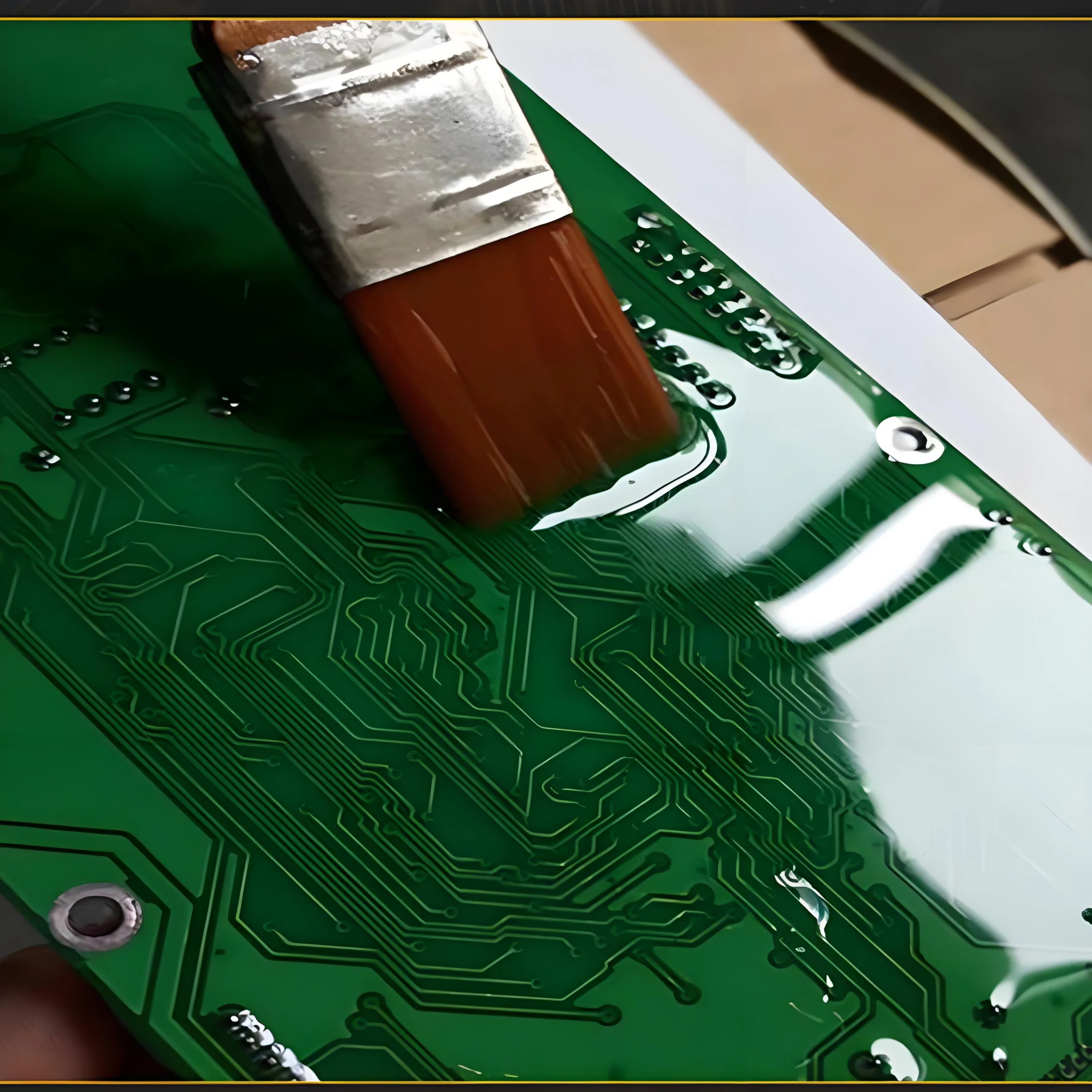

أساليب حماية ثنائي الفينيل متعدد الكلور التقليدية لها العديد من القيود. الطلاءات المطابقة ذات الأساس السائل عرضة للتطبيق غير المتكافئ, محتدما, وتغطية غير كاملة في المناطق المخفية. كما أنها تتطلب المعالجة الحرارية, والتي تنبعث منها كميات كبيرة من أبخرة المركبات العضوية المتطايرة المسببة للسرطان.

بينما الباريلين (بولي ف زيلين) الطلاءات تقدم أداء ممتازا, أنها تتطلب فراغ عالية, بيئات المعالجة ذات درجة الحرارة العالية, لديها معدلات ترسب منخفضة, غير قابلة لإعادة العمل, ويمكن أن يؤثر سمكها سلبًا على سلامة الإشارة والإدارة الحرارية.

في المقابل, توفر تقنية طلاء البلازما النانوية المزايا المميزة التالية:

• طلاء رقيق للغاية: يحافظ سمك النانو على خصائص الدائرة عالية التردد.

• تغطية كاملة: ترسيب الطور الغازي يحمي جميع الأسطح, بما في ذلك المناطق المخفية.

• السلامة البيئية: يتوافق الطلاء الخالي من الهالوجين مع اللوائح البيئية العالمية.

• قابلية إعادة العمل: يمكن إعادة صياغة الطلاءات, تقليل معدلات الخردة.

• عملية مبسطة: التشغيل الآلي بلمسة واحدة; وقت المعالجة في الغرفة حوالي 0.5-1 ساعة.

اختبار الأداء والتحقق من الموثوقية

تم التحقق من موثوقية طلاءات البلازما النانوية من خلال اختبارات الشيخوخة المتسارعة المتعددة. وفقا لمعايير الصناعة, يمكن للطلاء النانوي عالي الجودة اجتياز اختبارات مدتها 1000 ساعة تحت اختبار مزدوج 85 شروط (85درجة مئوية/85% رطوبة نسبية) و 1000 دورات اختبار الصدمة الحرارية (-40درجة مئوية إلى 120 درجة مئوية), مع عمر خدمة يقدر بـ 10-15 سنة.

اختبار الإجهاد المتسارع للغاية (بسرعة) هي طريقة حاسمة لتقييم مقاومة الرطوبة للطلاءات الواقية. إنه يسرع شيخوخة المنتج من خلال ارتفاع درجة الحرارة, رطوبة عالية, والضغط العالي لتقييم موثوقية المكونات الإلكترونية.

اختبار HAST غير متحيز, يتم إجراؤه عادةً عند 110 درجة مئوية و 85% ر ل 264 ساعات, يحدد بسرعة أوضاع الفشل المحتملة تحت الطلاءات الواقية.

التحليل الطيفي للمقاومة الكهروكيميائية (إيس) يُظهر التحليل أن طلاءات البلازما النانوية عالية الجودة تحافظ على قيم مقاومة تتجاوز 1×10⁷ Ω·cm² (في 0.01 هرتز) بعد 30 أيام من الغمر في محلول 0.6M NaCl, مما يدل على مقاومة التآكل متفوقة.

مجالات التطبيق وآفاق السوق

تُستخدم تقنية طلاء البلازما النانوية على نطاق واسع في مختلف قطاعات المنتجات الإلكترونية:

• الالكترونيات الاستهلاكية: الهواتف الذكية, أجهزة الكمبيوتر المحمولة, أقراص, الأجهزة القابلة للارتداء

• إلكترونيات السيارات: وحدات التحكم في المحرك, أجهزة الاستشعار, أنظمة المعلومات والترفيه

• الأجهزة الطبية: مساعدات السمع, مراوح, ماصات, معدات مراقبة المريض

• الضوابط الصناعية: طائرات بدون طيار, أقفال ذكية, أجهزة الاستشعار الصناعية

• الفضاء: أنظمة إلكترونيات الطيران, إلكترونيات الأقمار الصناعية

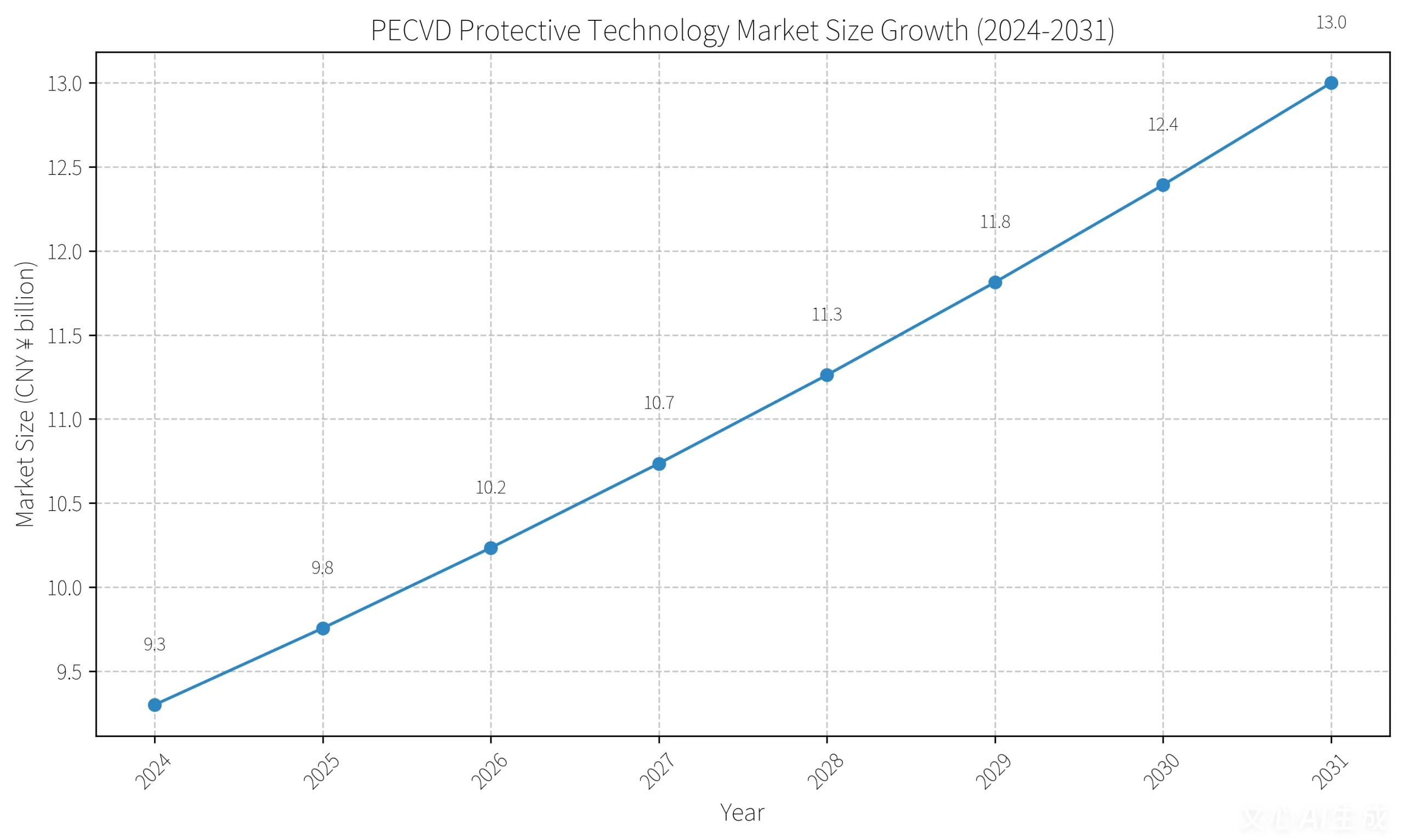

تشير أبحاث السوق إلى أن السوق العالمية للمواد الواقية الدوائر المطبوعة المرنة (الشركة العامة للفوسفات) وحده كان حوالي يوان 930 مليون في 2024 ومن المتوقع أن يصل إلى ما يقرب من الرنمينبي 1.3 مليار من قبل 2031, وبمعدل نمو سنوي مركب (معدل نمو سنوي مركب) ل 4.9%.

وهذا يعكس النمو المستدام لسوق حماية الأجهزة الإلكترونية, مع استحواذ تقنية طلاء البلازما النانوية على حصة متزايدة الأهمية.

اتجاهات التنمية المستقبلية

تتطور تقنية طلاء البلازما النانوية نحو تعدد الوظائف, ذكاء, والاستدامة البيئية. تظهر مواد جديدة مثل الطلاءات المعززة بالجرافين وأنظمة الطلاء ذاتية الشفاء, تقديم إمكانيات موسعة لحماية ثنائي الفينيل متعدد الكلور وثنائي الفينيل متعدد الكلور.

تمثل تقنية الطلاء ذاتية الشفاء حدودًا أخرى. تظهر الأبحاث أن الطلاء الزجاجي المعزز بالجرافين يمكن أن يحقق إصلاح الخدوش واستعادة الحماية من التآكل بعد التسخين عند 160 درجة مئوية 3 ساعات, إطالة العمر الوقائي الفعال للمنتجات بشكل كبير.

مع استمرار الأجهزة الإلكترونية في التصغير والتكامل, مع متطلبات الموثوقية المتزايدة باستمرار, تم إعداد تقنية طلاء البلازما النانوية لتصبح حل الحماية المفضل للإلكترونيات المتطورة, مع تغلغلها في التصنيع الإلكتروني في ارتفاع مطرد.

مع اتجاه أجهزة إنترنت الأشياء نحو التصغير, تتكامل تقنية طلاء البلازما النانوية بشكل عميق مع علوم المواد والتصنيع الذكي. في المستقبل, يمكننا أن نتوقع المزيد من الحلول المبتكرة, مثل الطلاءات ذاتية الشفاء والطلاءات الضوئية, إدخال نماذج جديدة في الحماية الإلكترونية.

لمصنعي الإلكترونيات الذين يسعون إلى تعزيز موثوقية المنتج والقدرة التنافسية في السوق, الآن هو الوقت المثالي لتحديد موردي طلاء البلازما النانو عالي الجودة وتقييم دمجها في خطوط الإنتاج.
