دليل شامل لحماية البيئة والتنمية المستدامة وإدارة MSD في تصنيع ثنائي الفينيل متعدد الكلور: ضمان موثوقية بيئة SMT

مقدمة: الدور الحاسم للتحكم البيئي في ثنائي الفينيل متعدد الكلور/ثنائي الفينيل متعدد الكلور

يمكن لفرقعة خافتة من التفريغ الكهروستاتيكي أن تدمر على الفور معالجًا دقيقًا ذا قيمة. لقد نسيت بغا عناصر, تتعرض للهواء الرطب, قد يتأكسد بصمت, مما يؤدي إلى عيوب اللحام. وتمثل هذه التهديدات الخفية تحديات كبيرة في الإدارة البيئية لا يمكن تجاهلها تصنيع ثنائي الفينيل متعدد الكلور.

في مجالات ثنائي الفينيل متعدد الكلور و ثنائي الفينيل متعدد الكلور تصنيع, التفريغ الإلكتروستاتيكي (البيئة والتنمية المستدامة) وجهاز حساس للرطوبة (إم إس دي) تعد الإدارة من العوامل الحاسمة التي تؤثر على موثوقية المنتج وعائد التمريرة الأولى. مع اتجاه الأجهزة الإلكترونية نحو التصغير والكثافة الأعلى, أصبحت المخاطر المحتملة التي تشكلها البيئة والتنمية المستدامة والمكونات الحساسة للرطوبة أكثر وضوحًا.

وتشير البيانات الإحصائية إلى أن الأمر انتهى 60% تحدث الحرائق الكهربائية وحوادث الصدمات الكهربائية في أنظمة الجهد المنخفض بسبب أعطال التأريض, وخاصة أخطاء الانحناء. بالإضافة إلى, تقريبًا 30% من حوادث الصدمات الكهربائية ترتبط بغياب RCDs (الأجهزة الحالية المتبقية) أو اختيار RCD غير صحيح. تعد الإدارة الفعالة لـ ESD وMSDs أمرًا أساسيًا للتخفيف من هذه المخاطر ثنائي الفينيل متعدد الكلور إنتاج.

حماية البيئة والتنمية المستدامة: من المبادئ الأساسية إلى التطبيق العملي

التفريغ الإلكتروستاتيكي (البيئة والتنمية المستدامة) هو موضوع حيوي ضمن التوافق الكهرومغناطيسي (إي إم سي), خاصة بالنسبة للإلكترونيات الحديثة حيث يمكن أن تتسبب أحداث ESD في حدوث خلل في المعدات, فقدان البيانات, أو تلف الأجهزة الدائم. يعد تنفيذ تدابير قوية للتحكم في التفريغ الكهروستاتيكي (ESD) أمرًا ضروريًا لأي مصنع جاد لثنائي الفينيل متعدد الكلور.

آليات البيئة والتنمية المستدامة ونماذج الضرر

يؤثر ESD على المعدات الإلكترونية في المقام الأول من خلال ثلاث آليات: تأثيرات التوصيل المباشر عبر I/O أو منافذ الطاقة; تأثيرات اقتران المجال من خلال اقتران إشعاعي قريب من المجال; وتأثيرات النبض الكهرومغناطيسي من عابرة بسرعة, التداخل الكهرومغناطيسي واسع النطاق.

داخل بيئة تصنيع ثنائي الفينيل متعدد الكلور, يحدث ESD بشكل أساسي في ثلاثة أوضاع للتفريغ:

• نموذج جسم الإنسان (إتش بي إم): يقوم الشخص بتجميع الشحنات الساكنة من خلال الحركة أو الاحتكاك. عند لمس الدائرة المتكاملة (IC), يتم تفريغ الشحنة الكهروستاتيكية المخزنة من خلال دبابيس IC إلى الأرض. يمكن أن يؤدي هذا التفريغ إلى توليد موجة من عدة أمبيرات خلال بضع مئات من النانو ثانية.

• نموذج الآلة (مم): الآلات نفسها تتراكم الشحنة الساكنة. عندما يتصل الجهاز بـ IC, يحدث التفريغ الكهروستاتيكي من خلال دبابيس IC. حيث أن الآلات عادة ما تكون معدنية, مقاومة التفريغ المكافئة منخفضة جدًا, مما يؤدي إلى عملية تفريغ أسرع - عدة أمبيرات في حدود النانو ثانية إلى عشرات النانو ثانية.

• طراز الجهاز المشحون (آلية التنمية النظيفة): تقوم الدائرة المتكاملة بتجميع الشحنات الساكنة الداخلية عن طريق الاحتكاك أو وسائل أخرى دون حدوث ضرر فوري. تبعًا, عندما يتصل طرف IC المشحون بسطح مؤرض, تتدفق الشحنة الساكنة الداخلية بسرعة عبر الدبوس, مما تسبب في حدث التفريغ.

مواد الحماية ESD ومعايير التأريض

تعتمد الحماية الفعالة من التفريغ الكهروستاتيكي (ESD) على المواد المناسبة والمنهجيات الأساسية العلمية. المعادن موصلات ويمكن أن تلحق الضرر بالمكونات بسبب تيارات التسرب العالية. العوازل عرضة للشحن الكهربائي. لذلك, لا تعتبر المعادن النقية ولا العوازل من المواد الواقية المثالية من ESD. بدلاً من, وتشمل المواد المستخدمة الموصلات الكهروستاتيكية (المقاومة السطحية < 1×10⁵ أوم·سم) والمواد المبددة للكهرباء الساكنة (المقاومة السطحية بين 1×10⁵ Ω·cm و1×10⁸ Ω·cm).

التأريض هو حجر الزاوية في حماية البيئة والتنمية المستدامة. وفقا للمعايير المشتركة, يجب أن تكون مقاومة القطب الأرضي ESD عادةً أقل من 4Ω (مع بعض المعايير, مثل بعض المعايير الأمريكية, تتطلب <1أوه). غالبًا ما يستخدم نظام التأريض القوي نهجًا متعدد النقاط: ثلاث نقاط أرضية على الأقل متباعدة 3-5 مترا على حدة, باستخدام قضبان فولاذية مكسوة بالنحاس مدفوعة عموديًا 2 متر في حفر أعمق من 0.5 متر. يتم ربط هذه النقاط مع موصل مجدول بقطر 70 مم², ويتم توصيل سلك نحاسي معزول بقطر 16 مم² من هذه الشبكة إلى داخل المنشأة باعتباره الحافلة الأرضية الرئيسية.

تعد متطلبات التأريض لسطح العمل والمنطقة أكثر صرامة: يجب أن تستخدم الأسلاك الأرضية ESD سلكًا نحاسيًا معزولًا متعدد الخيوط مقاس 6 مم², ويجب الحفاظ على المقاومة بين أي نقطة اختبار ESD والحافلة الأرضية الرئيسية ESD في حدود 5-15Ω.

معايير وطرق اختبار البيئة والتنمية المستدامة

اللجنة الكهروتقنية الدولية (اللجنة الانتخابية المستقلة) معيار اللجنة الانتخابية المستقلة 61000-4-2 يحكم مناعة المعدات الإلكترونية لـ ESD. ال 2025 يقدم الإصدار متطلبات مناعة أكثر صرامة وطرق/معلمات اختبار محدثة لتلبية احتياجات الأجهزة الإلكترونية الأحدث.

يتم إجراء اختبار ESD بشكل أساسي في وضعين: تفريغ الاتصال وتفريغ الهواء. يحاكي تفريغ الاتصال الاتصال المباشر بين المستخدم/الكائن والمعدات, مع جهد اختبار نموذجي يبلغ 8 كيلو فولت. يحاكي تفريغ الهواء شرارة عدم الاتصال من مستخدم/جسم مشحون يقترب من الجهاز, مع جهد اختبار نموذجي يبلغ 15 كيلو فولت.

(H3) مستويات اختبار ESD لكل IEC 61000-4-2 معيار

جهاز حساس للرطوبة (إم إس دي) إدارة: التحكم الكامل من تحديد الهوية إلى الخبز

تعد إدارة MSD عنصر تحكم حاسم آخر في سمت البيئات. التحكم غير السليم في الرطوبة يمكن أن يؤدي إلى “تأثير الفشار” أثناء لحام إنحسر, حيث تتبخر الرطوبة الداخلية بسرعة, مما يسبب التصفيح والشقوق داخل المكون.

تحديد وتصنيف MSD

الأجهزة الحساسة للرطوبة هي مكونات عرضة للتلف الناتج عن الرطوبة, بما في ذلك في المقام الأول مركبات ثنائي الفينيل متعدد الكلور والدوائر المرحلية (على سبيل المثال, بغا, MFF). ويتم تصنيفها إلى ثمانية مستويات (1, 2, 2أ, 3, 4, 5, 5أ, 6), لكل منها متطلبات محددة لعمر الأرضية.

يشير عمر الأرضية إلى الوقت المسموح به لتعرض MSD لظروف أرضية المصنع بعد فتح حقيبتها المغلقة. ويتراوح هذا من 1 سنة (مستوى 2) للمطالبة بالخبز مباشرة قبل الاستخدام (مستوى 6). يعد التحديد والتصنيف الصحيحان من المتطلبات الأساسية للإدارة الفعالة.

مواصفات التخزين والتعامل مع MSD

تتطلب بيئات التخزين الخاصة بأجهزة MSD رقابة صارمة. يجب أن تكون درجة حرارة المستودع ≥30 درجة مئوية, مع التحكم في الرطوبة بين ≥85% RH و ≥70% RH اعتمادًا على مستوى MSD.

متطلبات التعبئة والتغليف تختلف حسب المستوى: المستويات 1-2a ليس لها متطلبات خاصة; تتطلب المستويات 3-5a أكياسًا عازلة للرطوبة, المجففة, والعلامات التحذيرية; مستوى 6 يتطلب ملصق تحذير ولكن لا يوجد كيس حاجز للرطوبة.

بمجرد فتحه, يجب استخدام MSDs بشكل صارم خلال عمر الأرضية المحدد لها. يجب على موظفي الإنتاج تحديد الكمية التي سيتم فتحها بناءً على جدول الإنتاج. فور الافتتاح, ان “بطاقة التحكم في مكونات MSD” يجب أن تعلق. يجب تخزين أي مكونات لا يتم استخدامها على الفور مؤقتًا في خزانة جافة (25±5 درجة مئوية, ≥30% رطوبة نسبية).

إجراءات الخبز MSD

الخبز مطلوب عندما تتجاوز MSDs وقت التعرض المسموح به أو عندما تكون بطاقة مؤشر الرطوبة (التحالف الدولي للموئل) يظهر مستويات رطوبة تتجاوز المعيار (على سبيل المثال, >30%ر.س). الخبز ضروري في ظل هذه الظروف:

• عبوة التفريغ الواردة تالفة أو متسربة.

• يُظهر HIC رطوبة نسبية تتجاوز 30%.

• تتجاوز المكونات وقت التخزين المختوم المحدد من قبل الشركة المصنعة.

• تتجاوز المكونات المفتوحة عمر الأرضية المحدد لها.

• تتطلب المتطلبات الخاصة بالعميل الخبز.

يتم تحديد معلمات الخبز من خلال خصائص المكونات:

• MSDs مع عبوات تتحمل درجات الحرارة العالية: 115-125درجة مئوية.

• MSDs مع التعبئة والتغليف لا تتحمل درجات الحرارة المرتفعة: 35-45درجة مئوية.

متطلبات الخبز ثنائي الفينيل متعدد الكلور محددة: يتم تخزين مركبات ثنائي الفينيل متعدد الكلور مع تشطيب OSP لأكثر من ذلك 6 شهور, و انيج (الغمر الذهب) إنهاء مركبات ثنائي الفينيل متعدد الكلور المخزنة لأكثر من ذلك 9 شهور, تتطلب الخبز. عادةً ما يتم خبز مركبات ثنائي الفينيل متعدد الكلور (OSP) عند درجة حرارة 70-80 درجة مئوية 3-6 ساعات, بينما يتم خبز مركبات ثنائي الفينيل متعدد الكلور ENIG عند درجة حرارة 115-125 درجة مئوية 3-6 ساعات.

تدابير حماية البيئة والتنمية المستدامة في تصميم ثنائي الفينيل متعدد الكلور

أرقى تصميم ثنائي الفينيل متعدد الكلور يشكل الأساس لحماية البيئة والتنمية المستدامة. يمكن للتخطيط والتوجيه العقلاني أن يعزز بشكل كبير مناعة المنتج من أجل البيئة المستدامة.

استراتيجية المكدس وإرشادات التوجيه

لمكدس ثنائي الفينيل متعدد الكلور ذو 4 طبقات, التكوين الموصى به هو Signal-GND-Power-Signal, التأكد من أن آثار الإشارة الحرجة تشير إلى مستوى أرضي صلب. أثناء التوجيه, يجب الاحتفاظ بآثار الإشارة الحساسة على مسافة ≥5 مم من حافة اللوحة. يجب التحكم في عدم تطابق الطول للأزواج التفاضلية ضمن أقل من 5 مم. يجب أن تتجنب الإشارات الحرجة العبور فوق المستويات المنقسمة.

لثنائي الفينيل متعدد الكلور الترددات اللاسلكية, تتطلب تأريضًا بمساحة كبيرة. في دوائر ميكروستريب, يجب أن تكون الطبقة السفلية ناعمة, مستوى الأرض المستمر. يجب أن تكون الأسطح الملامسة للأرض مطلية بالذهب أو الفضة لضمان التوصيل الجيد والمقاومة المنخفضة.

تصميم وتنفيذ الدروع

تتطلب الدوائر الحساسة والمشعات القوية الحماية. مناطق الدائرة مثل الواجهات الأمامية لجهاز الاستقبال, وحدات الترددات اللاسلكية/IF, المذبذبات, مضخمات الطاقة, يغذي الهوائي, وغالبًا ما تحتاج معالجات الإشارات الرقمية إلى الحماية المناسبة.

مواد التدريع المشتركة موصلة للغاية, مثل لوحات النحاس / احباط, لوحات الألومنيوم / احباط, صفائح الفولاذ, الصفائح المعدنية, والطلاءات الموصلة. على ثنائي الفينيل متعدد الكلور نفسه, أ “عبر السياج” يمكن تنفيذها: ضع صفوفًا من الفتحات المؤرضة على طول المنطقة حيث يمكن أن يتصل الدرع بلوحة PCB. تتطلب صفين متداخلين على الأقل من فيا, مع تباعد بين الممرات في نفس الصف أقل من /20.

متطلبات التأريض والسلامة للنظام

يعد تأريض النظام هو الأساس لضمان السلامة في جميع أنحاء بيئة التصنيع الإلكترونية. تتم مراجعة المعايير الوطنية ذات الصلة لتوسيع نطاقها من أنظمة التيار المتردد ذات الجهد المنخفض لتشمل الأنظمة الهجينة DC وAC/DC, إضافة متطلبات التأريض والسلامة لأنظمة التيار المستمر ذات الجهد المنخفض.

تصميم وتنفيذ نظام التأريض

يجب أن يوازن تصميم نظام التأريض بين السلامة والموثوقية. يجب أن تكون مقاومة النظام الأرضية أقل من 4Ω وفقًا للمعايير الشائعة. يجب وضع أقطاب التأريض على الأقل 10 أمتار من أساسات البناء ومنصات المعدات لتجنب تأثيرها “خطوة الجهد” أثناء ضربات البرق.

يجب أن يتبع التثبيت إجراءات صارمة: أقطاب الأرض ESD (على سبيل المثال, 3م × φ20 مم قضبان مكسوة بالنحاس) يتم دفعها عموديًا إلى عمق لا يقل عن 3 أمتار تحت مستوى السطح. يتم ترتيب ما لا يقل عن ثلاثة أقطاب كهربائية في خط واحد 3-5 تباعد متر, محاطة بمواد تعزيز الأرض.

اختبار المقاومة الأرضية والتحقق منها

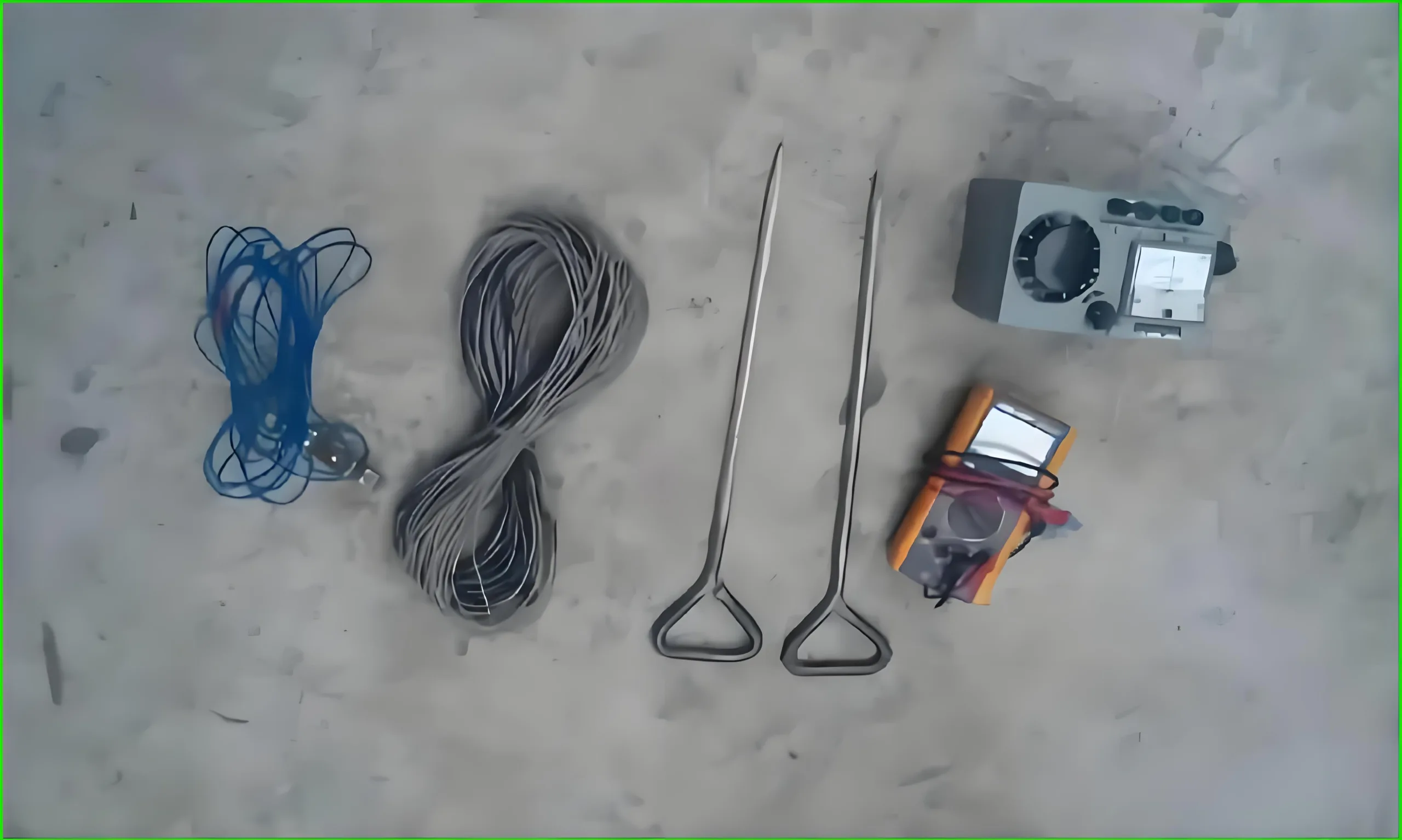

يجب التحقق من فعالية نظام التأريض من خلال الاختبارات الدورية. باستخدام جهاز اختبار المقاومة الأرضية, يتم إدخال مجسات الاختبار في التربة على الأقل 10 مترا على حدة, ويتم قياس قيمة المقاومة.

يجب إجراء الاختبار سنويًا على الأقل لضمان موثوقية النظام. يجب تسجيل جميع نتائج الاختبار وتحليلها لمعرفة الاتجاهات لتحديد المشكلات المحتملة بشكل استباقي.

ممارسات إدارة ESD وMSD المتكاملة

متطلبات الرقابة البيئية

تتطلب إدارة ESD وMSD ضوابط بيئية صارمة. درجة الحرارة في المنطقة المحمية من ESD (وكالة حماية البيئة) يجب الحفاظ عليه عند 23 ± 3 درجة مئوية, مع رطوبة نسبية بين 45-70%RH. تشغيل الأجهزة الحساسة ESD (محركات أقراص الحالة الصلبة) في البيئات أقل من 30% ر محظور.

يجب أن تبقى مناطق الإنتاج نظيفة. الأغراض الشخصية مثل الطعام, مشروبات, أكياس, الصوفية, الصحف, والقفازات المطاطية محظورة على أسطح عمل وكالة حماية البيئة (EPA)..

تدريب الموظفين وإجراءات التشغيل

يجب على جميع الأفراد الذين يتعاملون مع MSDs ارتداء قفازات ESD وأشرطة المعصم, تنفيذ تدابير وقائية كاملة من أجل البيئة والتنمية المستدامة. يحتاج المشغلون إلى تدريب على السلامة من أجل البيئة والتنمية المستدامة ويجب عليهم اجتياز الاختبارات ذات الصلة قبل التصريح لهم بالإنتاج.

يجب على المشغلين ارتداء حزام معصم وظيفي خاص بالتفريغ الإلكتروستاتيكي (ESD)., التحقق يوميا. بالنسبة لأجهزة MSD, يجب على المشغلين اتباع جدول الإنتاج بدقة لتحديد الكميات التي سيتم فتحها, تجنب التعرض غير الضروري.

التدقيق والتحسين المستمر

يعد إنشاء آلية تدقيق قوية أمرًا أساسيًا للحفاظ على الإدارة الفعالة للبيئة والتنمية المستدامة وMSD. اي بي كيو سي (مراقبة الجودة أثناء العملية) يجب تدقيق بطاقات التحكم MSD على خط الإنتاج, التحقق من اكتمالها بشكل صحيح وتطابق العمليات الفعلية, تصحيح أي حالات عدم المطابقة على الفور.

قم بقياس مقاومة سطح الأرضيات بانتظام, أسطح العمل, والحاويات لضمان عمل جميع عناصر التحكم الخاصة بالتفريغ الإلكتروستاتيكي (ESD).. لأية قضايا تم تحديدها, تنفيذ الإجراءات التصحيحية وتتبع فعاليتها.

خاتمة: بناء أساس لتصنيع ثنائي الفينيل متعدد الكلور الموثوق به

تشكل حماية البيئة والتنمية المستدامة وإدارة MSD في تصنيع ثنائي الفينيل متعدد الكلور تحديًا هندسيًا منهجيًا, تتطلب مراقبة شاملة عبر التصميم, مواد, العمليات, بيئة, والموظفين. مع تطور التكنولوجيا الإلكترونية - مدفوعة بالتقدم في مجال الطاقة الجديدة, المباني الذكية, شبكات العاصمة الصغيرة, وما إلى ذلك - تستمر متطلبات تأريض النظام وسلامته في الارتفاع.

إن إنشاء نظام إدارة علمي والالتزام الصارم بالمعايير والمواصفات ذات الصلة هما السبيل الوحيد لتعزيز موثوقية PCB/PCBA بشكل فعال, تحسين عائد التمريرة الأولى, تقليل مخاطر الجودة, والحفاظ على الميزة التنافسية. ل الشركات المصنعة لثنائي الفينيل متعدد الكلور, إن تنفيذ نظام قوي لإدارة ESD وMSD لتعزيز موثوقية المنتج بشكل كبير ليس مجرد ضرورة لتلبية متطلبات العملاء ولكنه طريق حاسم لتعزيز القدرة التنافسية الأساسية وإرساء أساس متين لنمو الأعمال المستدام.
