6 طبقات ثنائي الفينيل متعدد الكلور جامدة فليكس: الحل النهائي لـ PCBA الطبي (1.0مم, مطلي بالإنيج)

نظرة عامة على المنتج | مدمج & تبسيط الهندسة المعمارية للإلكترونيات

ال 6 تجمع طبقات PCB الصلبة المرنة بين الألواح الصلبة متعددة الطبقات والدوائر المرنة من خلال عملية تصفيح دقيقة. يرفع هذا الهيكل إمكانية التجميع ثلاثي الأبعاد إلى مستوى جديد. UGPCB تصمم هذا النموذج خصيصًا للتطبيقات الطبية الصعبة. سمك اللوحة النهائية هو 1.0 ملم. السطح يستخدم ENIG 2μ“ (غمر الذهب). تضمن هذه اللمسة النهائية تسطيحًا ممتازًا وتوفر أداءً كهربائيًا فائقًا لوضع المكونات عالية الكثافة.

التعريف الفني & تصنيف | التوافق مع IPC-6013E

وفقًا لـ IPC-6013E, أ لوحة مطبوعة صلبة ومرن لديه ثلاث طبقات موصلة أو أكثر. يحتوي على مواد صلبة ومرنة مع ثقوب مطلية. لتتبع البيانات بدقة وإمكانية التتبع, تصنيف المنتج باستخدام هذه الأبعاد:

• تصنيف المكدس: 2+2+2 متعدد الطبقات الهجين (1.0مم السماكة الإجمالية)

• فئة أداء IPC: فصل 3 (حاسمة بالنسبة للأجهزة الطبية التي تتطلب التشغيل المستمر)

• نظام المواد: مركب (منطقة صلبة FR-4 + منطقة بوليميد PI المرنة)

• الانتهاء من السطح: أوافق على 2 ميكرو" (غمر الذهب)

• مجال التطبيق: الالكترونيات الطبية المهنية

اختيار المواد & كومة المتابعة | تركيبة PI وFR-4 الذهبية

اختيار المواد يحدد سقف الأداء لأي منها 6 طبقات ثنائي الفينيل متعدد الكلور جامدة المرن. يستخدم UGPCB FR-4 المتقدم + نظام مركب PI.

• منطقة صلبة (فر-4): توفر المادة عالية Tg الدعم الميكانيكي وتبديد الحرارة للرقائق الكبيرة, الموصلات, والمكونات الثقيلة.

• منطقة فليكس (بوليميد – باي): يستخدم النواة المرنة مادة البوليميد. 2إل إف سي سي إل (النحاس أقل لاصقة) يوفر ثباتًا أفضل للأبعاد في درجات الحرارة العالية وعمر انحناء أفضل من 3L FCCL. يجب أن تتوافق قوة التقشير مع IPC-TM-650 2.4.9, عادة ≥0.8 ن / مم, لمنع التصفيح أثناء الانحناء الديناميكي.

• تصميم المكدس (2+2+2): طبقتان مرنتان وأربع طبقات صلبة متشابكة. يحافظ هيكل الساندويتش هذا على سمك إجمالي يبلغ 1.0 مم مع توفير الحماية الكاملة لطبقات الإشارة.

مبدأ العمل & سلامة الإشارة | الربط السلس

من وجهة نظر المسار الكهربائي, مبدأ العمل أ 6 طبقات ثنائي الفينيل متعدد الكلور الصلبة المرنة واضحة ولكنها ذكية. في "ثنائي الفينيل متعدد الكلور" التقليدي + موصل + إعداد FPC, يقدم كل موصل انقطاعًا في المعاوقة وفقدان الإدراج.

في لوحة صلبة مرنة, ترتبط آثار النحاس بين الطبقات المرنة والصلبة مباشرة من خلال الثقوب المطلية (PTH), فيا أعمى, وفيا مدفونة. هذا الاتصال السلس يقلل من انعكاس الإشارة أثناء تجميع PCBA. لمعدات التصوير الطبي عالية الدقة التي تعمل بترددات جيجاهرتز, يؤثر التوصيل البيني السلس بشكل مباشر على وضوح التصوير واستعادة الخوارزميات.

مواصفات التصميم الرئيسية & حدود | المقاييس الهندسية

تضع UGPCB تفاوتات صارمة في التصميم والتصنيع لـ 6 layers rigid-flex PCB to ensure producibility and high reliability. See the table below.

*Design follows IPC-2223. Minimum bend radius in dynamic bending must be ≥10× board thickness. For static bending or installation, use ≥6× thickness to avoid copper fatigue fracture.*

الميزات الرئيسية & مزايا التصميم | Structural Benefits

UGPCB 6 layers rigid-flex PCB offers these core competitive advantages:

1. اتصال داخلي سلس: يزيل الموصلات من اللوحة إلى اللوحة, تقليل عدد موصلات BOM B2B وبشكل عام ثنائي الفينيل متعدد الكلور وزن.

2. قدرة ممتازة على التكيف مع الفضاء ثلاثي الأبعاد: يسمح المظهر الجانبي النحيف مقاس 1.0 مم ومادة PI بأقصى قدر من الانحناء على طول منحنيات غلاف الجهاز الطبي للتخطيطات ذات الأشكال الفردية.

3. مقاومة عالية للاهتزاز: إزالة الحلقة الميكانيكية الأضعف (الموصلات) يمنح اللوحات المرنة الصلبة أداءً فائقًا في أجهزة تنظيم ضربات القلب أو الشاشات المحمولة تحت الاهتزاز.

4. سلامة الإشارة: في كومة من 6 طبقات, يمكن أن تكون الطبقات الداخلية بمثابة قوة صلبة وطائرات أرضية. توفر هذه مستويات مرجعية مثالية لإشارات الطبقة العليا بلمسة نهائية ENIG 2μ“.

عملية التصنيع, ضمان الجودة & معايير IPC | مراقبة صارمة للعملية

التصنيع أ 6 تعد طبقات PCB الصلبة المرنة أكثر تعقيدًا بكثير من اللوحات العادية متعددة الطبقات. يتحكم UGPCB بشكل صارم في هذه الخطوات الأساسية لتلبية فئة IPC-6013 3, أعلى معايير الموثوقية الطبية, الفضاء الجوي, والتطبيقات العسكرية.

1. قطع & تصوير الطبقة الداخلية
   ورق نحاس نظيف, فر-4, وركائز PI. يستخدم LDI (التصوير المباشر بالليزر) لتحقيق دقة تسجيل ± 20 ميكرومتر 0.15 مم الخطوط الدقيقة.

2. التصفيح (خطوة حاسمة)
   ربط مقاطع FR-4 الصلبة مع أقسام PI المرنة في جهاز تغليف مفرغ عند 180 درجة مئوية ±5 درجة مئوية مع ضغط دقيق. التحكم في تدفق المادة اللاصقة لمنع نزيف الراتينج في منطقة الانحناء, والتي يجب أن تظل خالية من الغراء.

3. حفر & المعدنة
   الجمع بين الحفر الميكانيكي والليزر. لأن PI وFR-4 يختلفان, استخدم عملية إزالة البلازما لضمان خشونة والتصاق جيد لجدار ثقب PTH.

4. تصفيح & الانتهاء من السطح
   بعد طلاء النحاس بالكامل, قم بتطبيق ENIG 2" غمر ذهبي. تفضل الصناعة الطبية هذه النهاية لسطحها المسطح وتوافقها الحيوي الممتاز.

5. اختبار الموثوقية وفقًا لـ IPC-TM-650

   • اختبار دورة الانحناء: يقيم الحياة المرنة

   • اختبار الإجهاد الحراري: يحاكي إنحسر والصدمة الحرارية

   • التحليل المجهري: يتحقق من سلامة النحاس PTH وخط ربط التصفيح

التطبيقات | طبي & التركيز الصناعي الراقي

طورت UGPCB هذا مقاس 1.0 ملم 6 طبقات PCB صلبة ومرنة للسيناريوهات عالية المستوى التي تتطلب استخدامًا كبيرًا للمساحة وموثوقية.

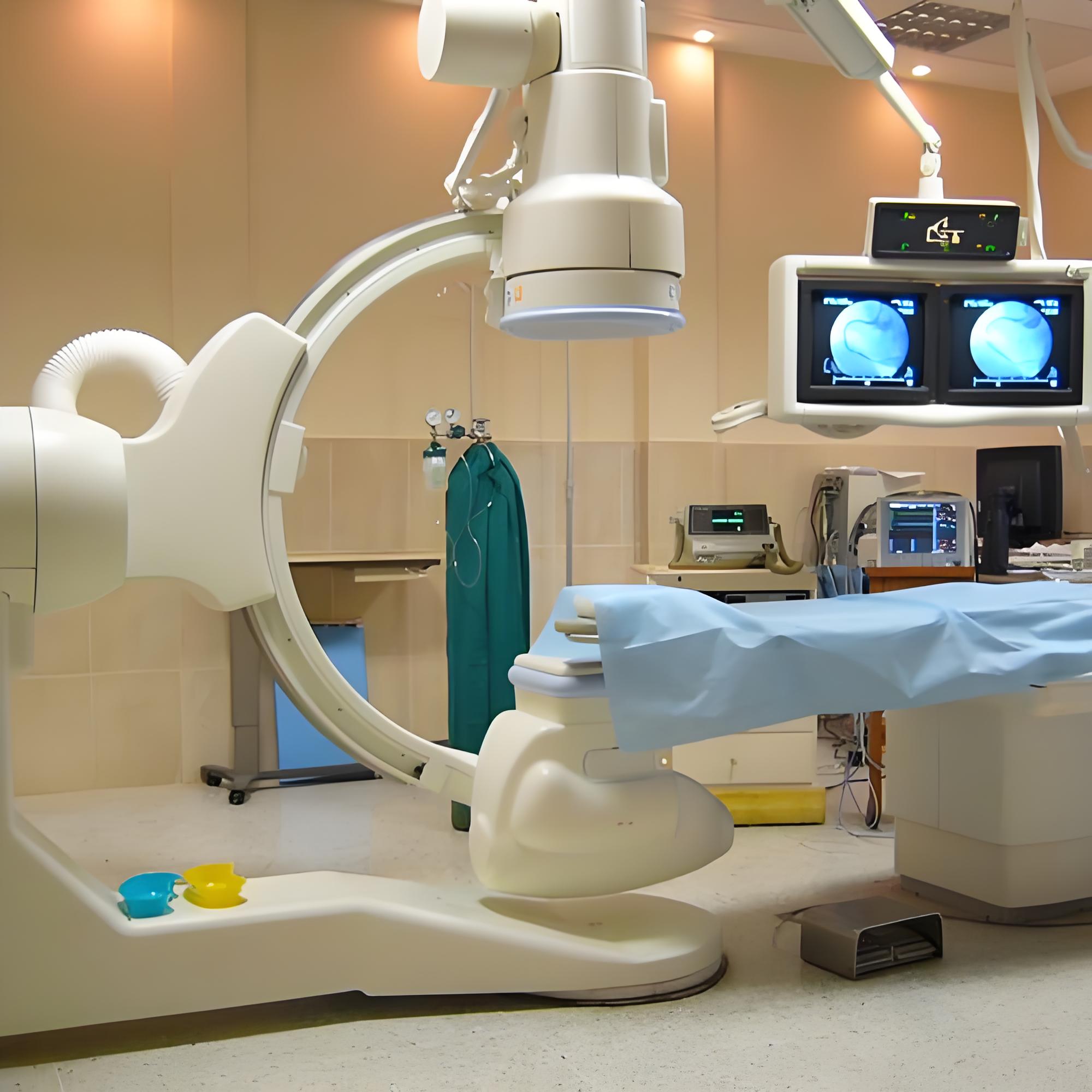

• التصوير الطبي & تحقيقات الموجات فوق الصوتية: داخل مقبض محول صغير, تحتاج المكونات الكثيفة إلى طي اللوحة وتجميعها في مساحة ثلاثية الأبعاد ضيقة.

• الأجهزة الطبية القابلة للزرع: تتطلب أجهزة تنظيم ضربات القلب والمحفزات العصبية حجمًا صغيرًا, خفيفة الوزن, وموثوقية عالية خالية من الموصل.

• الشاشات المحمولة: تدعم المنطقة الصلبة الرقائق ذات القوة الكافية, بينما يتم طي المنطقة المرنة لاتصالات الشاشة.

• الأدوات الجراحية طفيفة التوغل: تحتاج الأدوات التنظيرية والروبوتية إلى مكونات PCBA متكاملة للغاية ضمن قطر داخلي ضيق جدًا.

اتجاه السوق: العالمية ثنائي الفينيل متعدد الكلور جامد المرن وقد بلغت قيمة السوق حوالي $2.604ثنائيةليرة\; لبنانيةأناسل2025.أنارأنامعxصالمفوضية\; الأوروبيةرهدرخامأجح$3.726 مليار من قبل 2032, مع معدل نمو سنوي مركب قدره 5.25%. في قطاع ثنائي الفينيل متعدد الكلور الطبي, ومحركات النمو قوية بشكل خاص. يعتمد المصممون الخطوط/المساحة الدقيقة وتقنية HDI على نطاق أوسع.

لماذا UGPCB? | لك 6 طبقات PCB الصلبة المرنة المصنعة

معقد 6 تحتاج مشاريع PCB ذات الطبقات الصلبة المرنة إلى شركة مصنعة تتمتع بتكنولوجيا ناضجة ودعم هندسي. UGPCB لديه تقدم إنتاج HDI خط ومهندسين ذوي خبرة متخصصين في التصفيح المرن. نحن نعد:

• فحص مجاني من سوق دبي المالي: احصل على تعليقات حول قابلية التصنيع بشأن مناطق الانتقال الصلبة المرنة قبل الطلب.

• الامتثال الصارم لـ IPC: يتبع الإنتاج الضخم فئة IPC-6013 3 / فصل 2 المعايير.

• خدمة الجودة: تحصل النماذج الأولية والإنتاج بكميات كبيرة على نفس الجودة العالية.

• النماذج الأولية السريعة: لاحتياجات المشروع الطبي السريع, نحن نقدم الإنتاج المعجل.

📞 احصل على عرض أسعار سريع لثنائي الفينيل متعدد الكلور
يوفر UGPCB العرف 6 طبقات من حلول ثنائي الفينيل متعدد الكلور المرن والصلب مع تشطيب ENIG 2" وتحكم خاص في السُمك يبلغ 1.0 مم. تفضل بزيارة موقعنا الرسمي أو أرسل ملفات Gerber الخاصة بك إلى sales@ugpcb.com للحصول على الدعم الفني.
